五矿选煤厂技术改造主厂房设备安装

施工组织设计

一、工程概况：

工程名称：五矿选煤厂技术改造主厂房设备安装工程

工程地点：五矿选煤厂

工程建设单位：国阳五矿

工程设计单位：中煤国际工程集团北京华宇工程有限公司

工程施工单位：山西宏厦第一建设有限责任公司

二、主要工程内容：

五矿选煤厂技术改造主厂房设备安装工程明细如下：

1、303G刮板输送机：B=1600 L=32.4m 重量61036kg 标高+30.5m

技术特征

主要参数 槽宽 1600mm 液力

耦合器 型号

21CKRG

运输量 1500t/h 厂家 TRANSFLUID

物料 原煤

牵引链 规格 26*92*9-C

速度 0.91m/s 刮板间距 920mm

电动机 型号 Y2 315L-4 破断拉力 850KN

功率 185KW 380V

闸门 型式 电动平板闸门

转速 1480r/min 行程 1300mm

减速器 型号 M3RSF70+1F 电机 1.1KW

功率 360kw 联轴器 1170H

速比 40 紧链形式 涡轮蜗杆增力紧链

2、304G 305G振动给煤机：重量1054kg 标高+23.8m、+21.8m

技术性能

生产能力 200-400t/小时 振动频率 960次/分

振动幅值 3mm

给料粒度 ＜100mm

振动电机 3.7kw

电液推杆 4*1.1kw

3、310G跳汰机：重量79663kg 标高+21.8m、+19.2m

310G/1溢流溜槽：6840kg

310G/2、310G/3跳汰机下溜槽：1097kg+1097kg

310G/4、310G/5驱动装置底架：20xxkg+xxxxxxx：T50120 L=24750m

α=60°重量46388kg*2 标高+29m、+21.8m、+19m、+xxxx/1、341G/1排料溜槽：1820kg+1820kg

技术特征

顺序 名称 单位 数值

1 斗式提升机长度 m 24.75

2 斗式提升机角度 度 60

3 运输物料种类 矸石、中煤

4 运输物料粒度 mm 0-13

5 斗链速度 M/s 0.27

6 斗链节距 mm 500

7 杓斗 宽度 mm 1200

间距 mm 1000

容量 L 207.6

8 生产能力 装满系数 散堆比重

T/h 161/242 0.5/0.75 1.6

9 减速机 型号 NGW-J122-13 速比 56

10 电动机 型号 Y250M-4

功率 KW 55

转速 r/min 1500

11 链传动速比 4.1

12 总速比 229.6

13 主轴转速 r/min 6.53

5、319G、320G精煤脱水分级筛：重量29276kg*2 标高+19m

319G、320G筛机支座：160kg

319G、320G电机支座：248kg

319G/1、320G/1筛前上层溜槽：4126kg*2

319G/2、320G/2筛前下层溜槽：3xxxxG/3、320G/3筛下漏斗：2468kg*2

技术性能

序号 项目 单位 参数

1 入料粒度 mm ≤150

2 筛面面积 M2 14.64

3 筛面层数 层 2

4 筛缝尺寸 mm 0.5/13

5 处理量 t/h 17-285

6 振动次数 1/min 970

7 双幅度 mm 7-10

8 振动方向角 ° 40

9 总重 kg 13750

10 电动机 型号 Y200L2-6 功率 kw 2*22

转速 rpm 970

11 每支点空载动负荷 工作时 N ±3600

过共振区时 N ±28800

6、325G、326G浓缩旋流器组：标高+14.742m

325G/1、326G/1旋流器工作台：740kg*2

325G/1、326G/1给料箱：410kg*2

技术特征

1 项目 FX500-PU

2 浓缩物料 煤泥

3 公称直径 mm Φ500

7、328G、329G高频直线筛：4520kg*2 标高+xxxx329G/1筛前溜槽：19xxkg+19xxkg

328G/2、329G/2筛下漏斗：1091kg*2

技术特征表

项目 单位 数值 备注

用途 煤泥脱水

筛面 层数 层 1

面积 M2 6.6

筛孔尺寸 mm 0.3

直段筛面倾角 ° -5

结构 不锈钢复合筛板

入料粒度 mm 0-1

入料浓度 ％ ≥45

处理量 T/h ≥25 干基料 筛上品水分 ％ 24-27

工作频率 Hz 24

双振幅 mm 4-8

电动机 型号 Y132M-4

功率 kw 7.5*2

转速 rpm 1440

单支点工作动负荷 N ±1180

单支点最大动负荷 N ±5900

8、335G离心机：8200kg 标高+8m

335G/1排料溜槽：645kg

技术特征

主电机频率 45kw 振动电机频率 3.7kw*2

振动频率 1500r/min 处理量 250t/h

油泵电机功率 0.55kw

9、350G风包：φ2200*6500 V=26m3 标高+xxxx高频振动筛：4520kg

标高+xxxx前溜槽：19xxkg

353G/2筛下漏斗：947kg

技术特征表

项目 单位 数值 备注

用途 煤泥脱水

筛面 层数 层 1

面积 m2 6.6

筛孔尺寸 mm 0.3

直段筛面倾角 -5

结构 不锈钢复合筛板 入料粒度 mm 0-1

入料浓度 ％ ≥45

处理量 T/h ≥25 干基料

筛上品水分 ％ 24-27

工作频率 Hz 24

双振幅 mm 4-8

电动机 型号 Y132M-4

功率 kw 7.5*2

转速 rpm 1440

单支点工作动负荷 N ±1180

单支点最大动负荷 N ±5900

10、338G带式输送机：B=800 L=21141 α=5.6° 4104kg 标高+3m

338G/1机头溜槽：369kg

338G/2工作台：2348kg

技术特征表

物料名称 名称 末精煤

电动机 型号 Y160M-4

粒径 0-13 功率 11KW

容量 0.9t/m3 转速 1470r/min

输送机 输送量 250t/h

减速器 代号 DLB3SH04+N

带速 2m/s 热功率 27.3kw

胶带800*4*（4.5+1.5）*46.5 速比 20

11、340G刮板输送机：B=1400 L=29.2m 重量39022kg 标高+24m

340G/1排料溜槽：627kg

12、341GA带式输送机：B=1000 L=12226 α=4.4° 重量4965kg 标高+19.0m 技术特征

物料特征 名称 矸石

油冷

滚筒 型号 Y-185.250.100.63

粒径 0-50

电动机 型号 Y180M-4

容量 1.6t/m3 功率 18.5kw

输送机 输送量 800t/h 转速 1470r/min

带速 2.5m/s 胶带1000*5*（4.5+1.5）*28

xxxx送机：B=1000 L=9773 α=7.8° 重量4965kg 标高+19.0m

技术特征

物料特征 名称 矸石

电动机 型号 Y180M-4

粒径 0-50 功率 18.5kw

容量 1.6t/m3 转速 1470r/min

输送机 输送量 800t/h

减速机 代号 DLB3SH04

带速 2.5m/s 热功率

27.3kw

胶带1000*5*（4.5+1.5）*24 速比 20

14、342G中矸脱水筛：重量25832kg，标高+19.00m。

中矸脱水筛支座：331kg

中矸脱水筛电机支架：508kg

342G/1筛前上溜槽：796kg

342G/2筛前下溜槽：xxxx/3筛下漏斗：2919kg

序号 名称 参数 单位

1 物料 中煤矸石

2 筛面规格 3600*600*2 mm

3 入料粒度 0-150 mm

4 筛缝尺寸 上层13

下层0.5 mm 5 振频 16 Hz

6 处理能力 ≥350 t/h

7 振次 980 r/ min

8 配用

电机 型号 Y250M-6

功率 37*2 kw

电压 380 v

9 双振幅 9-11 mm

10 单点最大动载荷 420xx N

11 单点静载荷 56350 N

xxxx筛：25585kg 标高+19.0m

343G/1筛前上溜槽：1129kg

343G/2筛前下溜槽：1684kg

中矸脱水筛电机支架：261kg

16、346G鼓风机：8210kg 标高+5.2m

xxxx器组：4206kg 标高+19.0m

18、372G带式输送机：B=800 L=11010 α=9° 3190kg 标高+3.0m

372G/1机头溜槽：321kg

372G/2工作台：19xxkg

技术特征

物料特征 名称 中煤

电动机 型号 Y160M-4

粒径 0-50 功率 11kw

容量 1.2t/m3 转速 1470r/min

输送机 输送量 200t/h

减速机 代号 DLB3SH04+N

带速 20m/s 热功率 27.3kw

胶带800*5*（4.5+1.5）*26 速比 20

合集下载

选煤厂技术改造工程施工方案 正文

选煤厂技术改造工程施工方案 正文

1 1编制依据

1.1 东滩煤矿选煤厂技术改造工程施工图纸

1.2 《煤矿安装工程质量检验评定标准》MT5010-95

1.3 《机械设备安装工程施工及验收通用规范》（GB50231-2009）

1.4 《输送设备安装工程施工及验收规范》GB 50270-2010

1.5 《施工现场临时用电安全技术规范》JGJ46---2005

1.6 国家及行业现行工程建设标准、规范

2工程概况

2.1工程概况

建设单位：兖州煤业股份有限公司东滩煤矿

设计单位：中煤国际工程集团北京华宇工程有限公司

东滩煤矿选煤厂技术改造工程，新建主厂房设备安装项目是在原有主厂房的基础上进行的扩建，共有机械设备66台，非标件183吨。其中301、501、502、504、803带式输送机改造是新旧系统衔接合茬设备，是对原带式输送机设备进行延长，以满足新系统的需要。

2.2设备明细见下表：

序号 设备名称 主要技术特征 数量

1 A302刮板机 MXGZ-12，B＝1200，L＝7600，22kw，总重量13671kg。 1

2 A303、A304重介质旋流器 WTMC1400/1050，总重量10074kg。 2

3 A305~A308弧形筛 B＝4000，总重量8180kg。 4

4 A309、A310介质分流箱 600m3/h，总重量1200kg。 2

5 A311~A314精煤脱介筛 USH4361，右式，55kw，总重量20312kg。 4

6 A315、A316、A349、A350精煤离心机 WL1400，右式，45kw，总重量8140kg。 4

2 7 A320、A321、A324、A325磁选机 CTN－1230，φ1219×2972，140~300m3/h，7.5kw，起吊重量4540kg。 4

8 A322、A323、A334、A335、A341、A342磁选机 CTN－1230，φ1219×2972，140~300m3/h，7.5kw，起吊重量4540kg。 6

煤矿机修车间机电设备安装工程施工组织设计

煤矿机修车间机电设备安装工程施工组织设计

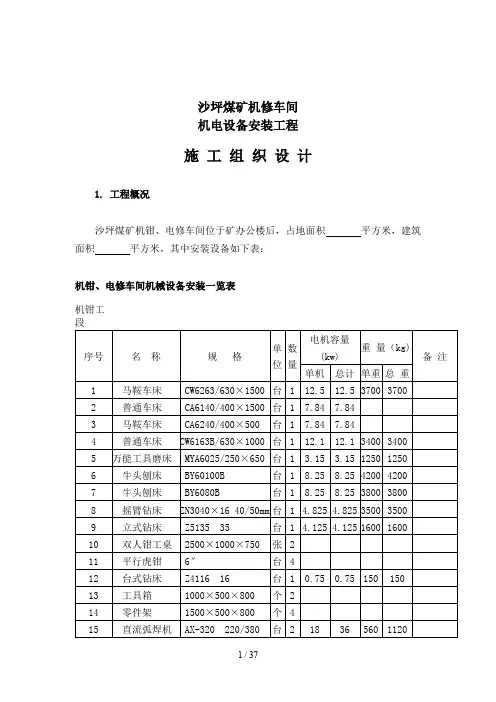

沙坪煤矿机修车间
