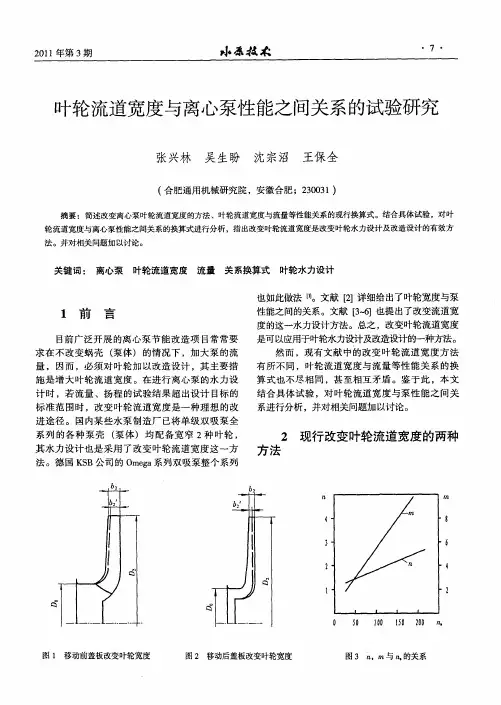

叶轮流道宽度与离心泵性能之间关系的试验研究　

张兴林　吴生盼　沈宗沼　王保全　

（合肥通用机械研究院，安徽合肥；２３００３１）　

摘要：简述改变离心泵叶轮流道宽度的方法、叶轮流道宽度与流量等性能关系的现行换算式。结合具体试验，对叶　

轮流道宽度与离心泵性能之间关系的换算式进行分析，指出改变叶轮流道宽度是改变叶轮水力设计及改造设计的有效方　

法。并对相关问题加以讨论。　

关键词：　离心泵叶轮流道宽度流量关系换算式叶轮水力设计　

１前言　

目前广泛开展的离心泵节能改造项目常常要　

求在不改变蜗壳（泵体）的情况下，加大泵的流　量，因而，必须对叶轮加以改造设计，其主要措　

施是增大叶轮流道宽度。在进行离心泵的水力设　计时，若流量、扬程的试验结果超出设计目标的　

标准范围时，改变叶轮流道宽度是一种理想的改　

进途径。国内某些水泵制造厂已将单级双吸泵全　系列的各种泵壳（泵体）均配备宽窄２种叶轮，　

其水力设计也是采用了改变叶轮流道宽度这一方　

法。德国ＫＳＢ公司的Ｏｍｅｇａ系列双吸泵整个系列　也如此做法【１］。文献［２］详细给出了叶轮宽度与泵　

性能之间的关系。文献【３－６］也提出了改变流道宽　

度的这一水力设计方法。总之，改变叶轮流道宽度　

是可以应用于叶轮水力设计及改造设计的一种方法。　然而，现有文献中的改变叶轮流道宽度方法　有所不同，叶轮流道宽度与流量等性能关系的换　

算式也不尽相同，甚至相互矛盾。鉴于此，本文　

结合具体试验，对叶轮流道宽度与泵性能之间关　

系进行分析，并对相关问题加以讨论。　

方法　２现行改变叶轮流道宽度的两种　

Ｏ　５Ｏ　】Ｏ０　ｌ　５　０　２００　

图１移动前盖板改变叶轮宽度　图２移动后盖板改变叶轮宽度　

图３　ｎ，ｍ与ｎ。的关系　・　８　・　小番柱采　２０１１年第３期　

文献Ｉ１、２、４、５】介绍的改变叶轮流道宽度　方法是移动叶轮前盖板，见图１。文献【６、７】　介绍的方法是移动叶轮后盖板，见图２。　

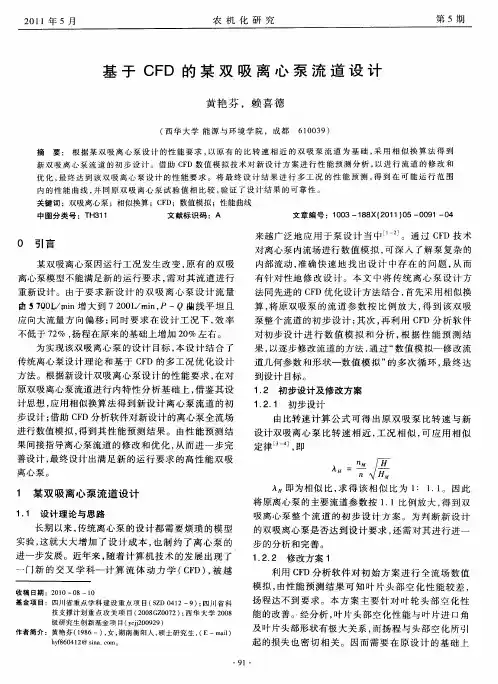

２０１　１年５月　农机化研究　第５期　基于ＣＦＤ的某双吸离心泵流道设计　黄艳芬，赖喜德　（西华大学能源与环境学院，成都６１００３９）　摘要：根据某双吸离心泵设计的性能要求，以原有的比转速相近的双吸泵流道为基础，采用相似换算法得到　新双吸离心泵流道的初步设计。借助ＣＦＤ数值模拟技术对新设计方案进行性能预测分析，以进行流道的修改和　优化，最终达到该双吸离心泵设计的性能要求。将最终设计结果进行多工况的性能预测，得到在可能运行范围　内的性能曲线，并同原双吸离心泵试验值相比较，验证了设计结果的可靠性。　关键词：双吸离心泵；相似换算；ＣＦＤ；数值模拟；性能曲线　中图分类号：ＴＨ３１１　文献标识码：Ａ　文章编号：１００３—１８８Ｘ（２０１１）０５－００９１—０４　０　引言　某双吸离心泵因运行工况发生改变，原有的双吸　离心泵模型不能满足新的运行要求，需对其流道进行　重新设计。由于要求新设计的双吸离心泵设计流量　由５　７００Ｌ／ｏａｉｎ增大到７　２００Ｌ／ｍｉｎ，Ｐ—Ｑ曲线平坦且　应向大流量方向偏移；同时要求在设计工况下，效率　不低于７２％，扬程在原来的基础上增加２０％左右。　为实现该双吸离心泵的设计目标，本设计结合了　传统离心泵设计理论和基于ＣＦＤ的多工况优化设计　方法。根据新设计双吸离心泵设计的性能要求，在对　原双吸离心泵流道进行内特性分析基础上，借鉴其设　计思想，应用相似换算法得到新设计离心泵流道的初　步设计；借助ＣＦＤ分析软件对新设计的离心泵全流场　进行数值模拟，得到其性能预测结果。由性能预测结　果间接指导离心泵流道的修改和优化，从而进一步完　善设计，最终设计出满足新的运行要求的高性能双吸　离心泵。　１　某双吸离心泵流道设计　１．１设计理论与思路　长期以来，传统离心泵的设计都需要烦琐的模型　实验，这就大大增加了设计成本，也制约了离心泵的　进一步发展。近年来，随着计算机技术的发展出现了　一门新的交叉学科一计算流体动力学（ＣＦＤ），被越　收稿日期：２０１０—０８—１０　基金项目：四川省重点学科建设重点项目（ＳＺＤ　０４１２—９）；四川省科　技支撑计划重点攻关项目（２００８ＧＺ００７２）；西华大学２００８　级研究生创新基金项目（ｙｃｊｊ２００９２９）　作者简介：黄艳芬（１９８６一），女，湖南衡阳人，硕士研究生，（Ｅ—ｍａｉｌ）　ｈｙｆ８６０４１２＠ｓｉｎａ．ｃｏｉｎ　・９１・　来越广泛地应用于泵设计当中¨Ｉ２　Ｊ。通过ＣＦＤ技术　对离心泵内流场进行数值模拟，可深入了解泵复杂的　内部流动，准确快速地找出设计中存在的问题，从而　有针对性地修改设计。本文中将传统离心泵设计方　法同先进的ＣＦＤ优化设计方法结合，首先采用相似换　算，将原双吸泵的流道参数按比例放大，得到该双吸　泵整个流道的初步设计；其次，再利用ＣＦＤ分析软件　对初步设计进行数值模拟和分析，根据性能预测结　果，以逐步修改流道的方法，通过“数值模拟一修改流　道几何参数和形状一数值模拟”的多次循环，最终达　到设计目标。　１．２初步设计及修改方案　１．２．１　初步设计　由比转速计算公式可得出原双吸泵比转速与新　设计双吸离心泵比转速相近，工况相似，可应用相似　定律　Ｉ４　Ｊ，即　ｎＭ｜Ｈ　ｎ，＼／　Ａ　即为相似比，求得该相似比为１：１．１。因此　将原离心泵的主要流道参数按１．１比例放大，得到双　吸离心泵整个流道的初步设计方案。为判断新设计　的双吸离心泵是否达到设计要求，还需对其进行进一　步的分析和完善。　１．２．２修改方案１　利用ＣＦＤ分析软件对初始方案进行全流场数值　模拟，由性能预测结果可知叶片头部空化性能较差，　扬程达不到要求。本方案主要针对叶轮头部空化性　能的改善。经分析，叶片头部空化性能与叶片进口角　及叶片头部形状有极大关系，而扬程与头部空化所引　
