电源安规符号标识

安全用电标志你知道多少？
明确统一标志是确保用电安全的重要措施统计数据显示，许多电气事故完全是由不一致的迹象造成的。

例如，由于电线的颜色不一致，电线被错误地连接到设备的外壳上，这导致外壳带电并导致接触伤亡事故。

标记分为彩色标记和图形标记彩色标记通常用于区分具有不同性质和用途的电线，或者用于指示某个地方的安全程度。

图形标志通常用来警告人们不要接近危险的地方。

为了确保用电安全，必须严格按照相关标准使用彩色标志和图形标志。

中国的安全标准与国际标准草案(ISD)基本相同通常使用以下安全颜色:
1，红色:用于标记禁止、停止和灭火，例如信号灯、信号旗、机器上的紧急停止按钮等。

都是红色，表示禁止信息。

2，黄色:用于标记对危险的注意例如，小心接触，注意安全等。

3，绿色:用于标记安全如果在这里工作，接地等。

4，蓝色:用于标志强制执行，如戴安全帽等。

5，黑色:用于标记图像、文本匹配和警告标志的几何图形根据规定，为了便于识别，防止误操作，确保操作和维护人员的安全，使用不同的颜色来区分设备的特性。

如电气母线，甲相为黄色，乙相为绿色，丙相为红色，裸露的接地线涂成黑色。

在二次系统中，交流电压电路为黄色，交流电流电路为绿色，信号和警告电路为白色。

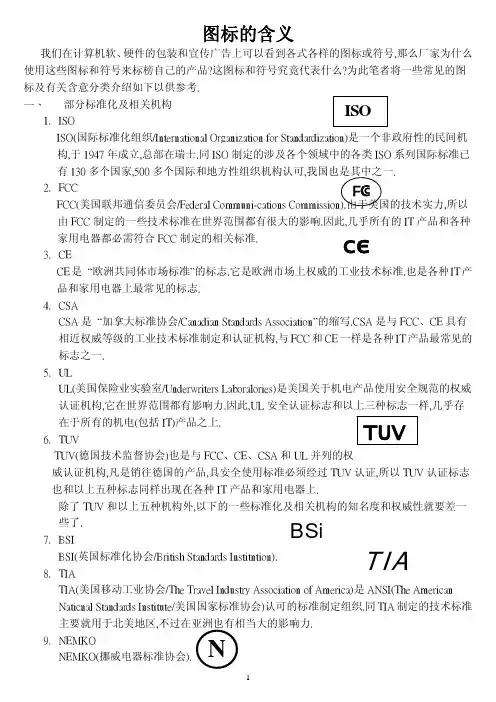

C ε BSi TIAN图标的含义我们在计算机软、硬件的包装和宣传广告上可以看到各式各样的图标或符号,那么厂家为什么使用这些图标和符号来标榜自己的产品?这图标和符号究竟代表什么?为此笔者将一些常见的图标及有关含意分类介绍如下以供参考.一、 部分标准化及相关机构1. ISO ISO(国际标准化组织/International Organization for Standardization)是一个非政府性的民间机构,于1947年成立,总部在瑞士.同ISO 制定的涉及各个领域中的各类ISO 系列国际标准已有130多个国家,500多个国际和地方性组织机构认可,.2. FCC FCC(美国联邦通信委员会,所以由FCC 制定的一些技术标准在世界范围都有很大的影响.因此,几乎所有的IT 产品和各种家用电器都必需符合FCC 制定的相关标准.3. CECE 是 “欧洲共同体市场标准”的标志.它是欧洲市场上权威的工业技术标准.也是各种IT 产品和家用电器上最常见的标志.4. CSACSA 是 “加拿大标准协会/Canadian Standards Association ”的缩写.CSA 是与FCC 、CE 具有相近权威等级的工业技术标准制定和认证机构,与FCC 和CE 一样是各种IT 产品最常见的标志之一.5. ULUL(美国保险业实验室/Underwriters Laboralories)是美国关于机电产品使用安全规范的权威认证机构,它在世界范围都有影响力.因此,UL 安全认证标志和以上三种标志一样,几乎存在于所有的机电(包括IT)产品之上.6. TUVTUV(德国技术监督协会)也是与FCC 、CE 、CSA 和UL 并列的权威认证机构,凡是销往德国的产品,具安全使用标准必须经过TUV 认证,所以TUV 认证标志也和以上五种标志同样出现在各种IT 产品和家用电器上.除了TUV 和以上五种机构外,以下的一些标准化及相关机构的知名度和权威性就要差一些了.7. BSIBSI(英国标准化协会/British Standards Institntion).8. TIA TIA(美国移动工业协会/The Travel Industry Association of America)是ANSI(The American Naticnal Standards Institute/美国国家标准协会)认可的标准制定组织.同TIA 制定的技术标准主要就用于北美地区,不过在亚洲也有相当大的影响力.9. NEMKONEMKO(挪威电器标准协会).+ S DS 10. SEMKOSEMKO(瑞典电器标准协会).11. SEVSEV(瑞士电器标准协会).12. DEMKODEMKO(丹麦电器标准协会).二、 ISO9000标准和标准认证 争取通过ISO9000系列标准认证是当前各企业的努力方向.1. ISO9000(含ISO10000)系列是ISO 针对企业对产品质量管理和质量保障体系所专门制定的标准.能取得ISO9000质量的体系标准认证的企业也就获得了国际上所有参与ISO 的国家和地区对其保证产品质量能力的认可.由于ISO 是非单一 国家性的独立标准机构,所以能通过ISO 制定的质量管理和质量保证标准规范比任何企业自行公布的产品质量管理和保证标准更有权威性和说明力.另外应该指出的是:ISO9000系列标准是ISO 根据BSI(英国标准协会)在1979年提出的“制定有关质量保证体系的国际标准”的建议后才制定的,在这一点上BSI 功不可没.2. ISO9000系列标准认证争取通过ISO9000系列标准认证是目前各类企业梦寐以求的目标,已经通过ISO9000系列标准认证的企业也更是引以为荣,但由于ISO 暂时好象还没有专用的认证标志,所以不少已通过ISO9000系列标准认证的企业出于宣传目的自行设计了各种各样的认证图标.不过也有不少企业是委托国际上一些著名的标准认证机构,如SGS 、TUV 、BSI 和FCC 等对自己进行测试、考评,并在通过ISO9000系列标准认证后由这些机构为其出其认证书.由这些机构所出具的专用标志,在世界范围都具有一定的权威性.3. 常见的正式ISO9000系列标准认证z CCIB 和CQC 认证CCIB(中国商检)质量认证中心(The Approval of China Commodity Inspection center)也进行ISO9000系列标准的认证工作,凡是通过ISO9000标准认证的企业将获得CQC 的认证标志.z SGS 和SGS 认证SGS(通用公证处/Societe Generale de Surveillance)于1948年成立,位于加拿大.SGS 是一个国际性的权威公证机构.由SGS 独立根据某些标准或条件对某企业进行测试,确认并出具证明.目前由SGS 出具的认证书已经有140个国家和地区认可.z KEMA 认证KEMA(荷兰电工材料协会),也进行一些标准认证工作.z DNV 认证DNV(Det Norske Veritas/挪威船级社)也是一个具有悠久历史的国际性的权威标准认证机构,组建于1864年,在世界上100多个国家设有300多个办事机构.由DNV 出具的各种标准认证书也是非常具有权威性的.另外还有BSI 等其它标准化认证机构授予的ISO9000系列标准认证图标,对这些ISO9000系列的认证标志,通常在上面都标有认证机构的缩写.三、电子产品电磁兼容和安全认证在电子产品及包装上除了表示新技术的图标外,还有产品的电磁兼容和安全认证图标.其中电磁兼容性认证是指产品在电磁辐射指针(代表了该电子设备工作时因自身电磁辐射面对其它设备产生的干扰程度)符合某标准机构制定的标准后,由该标准机构给予的认证.目前最常见(世界范围认可)的是FCC标准认证.安全认证是各标准机构对该产品的使用安全所进行的规范测试和认证.以下是最常见的电磁兼容和安全规范认证标志.1.FCC认证FCC(美国联邦通讯委员会)的标志是出现在各种电子器件包装和技术说明书上最多的一种.由于FCC制定了不少涉及电子设备的电磁兼容性和操作人员人身安全等一系列产品质量和性能标准,并且这些标准已经广泛使用并得到世界上不少国家的技术监督部门或类似机构的认可.因此在各个厂家生产的电子产品技术手册中经常印有由FCC所签发的符合某项标准的认证书,或者声明符合FCC的某项标准.应用于计算机器件的FCC认证主要都是关于产品电磁兼容和辐射限制等标准的.2.UL认证UL(美国保险业实验室)的标志是经常出现在电子产品上的图标之一.凡是带有UL标志的产品则表示其使用时的安全性能符合UL规范,可以在美国地区范围销售使用.3.CSA安全认证加有CSA(加拿大标准协会)的标志的产品表示通过使用安全认证.4.CE安全认证加有CE标志的电器表示其使用安全性已经通过欧洲共同标准化组织的认证,可以在欧洲地区范围销售使用.5.TUV标准认证TUV的安全规范的常用认证标志.6.JR标准认证这个图标可能是代表JIS(日本的标准化机构).加有此标志的产品表示某IT设备的使用性通过JIS的认证,可以承认该标准的所有国家和地区销售使用.EE认证中国电工产品认证委员会(CCEE)是国家技术监督局授权,代表中国参加国际电工委员会电工产品安全认证组织(IECEE)的唯一合法机构,代表国家组织对电工产品(包括进口电工产品)实施安全认证(长城标志认证).凡是标有长城标志的产品则表示其符合我国电子电工器材产品的使用安全规范.8.MPR II认证MPR-II是瑞典国家测量测试局(Swedush National Board for Measurement and Testing)所制定的.主要是对仍然是显示器行业共同遵循的测试标准之一.9.TCO认证TCO标准可用于规范显示器的电子和静电辐射对环境的污染.现在常用的有TCO92、TCO95和TCO99、TCO规范的各种测试标准比MPR II和EPA的能源之星更严格.其中TCO92与MPR II相似,但标准稍高一些.TCO规范是由TCO组织所制定的.该组织不以瑞典UTIA(信息与自动化学院,成立于1959年)为主以及全国其它各学科专家和教授所组成.TCO以研究和保护生态、环保为目的,在不同的历史时期针对电子工业产品的电磁辐射限制制定了相应的TCO系列环保规范.TCO规范根据制定的时间命名,例如在1992年制定的就是TCO92.其后TCO相继制定了TCO95、TCO99规范.四、企业技术标准和兼容认证在IT技术领域经常会出现某些新技术,而开发出这种新技术的厂家则可能在产品上标有表示这种新技术的专用图标,由于这些图标仅是厂家自行设计而并非由标准化组织测试确定,所以这类图标的通用有一定的局限性,因此厂家经常在图上加以说明或根本就采用该新技术的英文缩写表示,下面列出的就是比较常见的一些.1.硬件技术标志这些标志也是目前计算机硬件产品(主要是计算机主板)包装上经常印有表示所具备的功能图标.z IR通常用以表示计算机主板具备数据红外线传输接口.z USB表示该IT产品或主板具备高速、宽带的通用串行总线接口z AGP 表示计算机主板具备图形显示接口z PnP 表示主板支持板卡即插即用功能z DMI (桌面管理界面/Desktop Management Interface)应用于局域网中的计算机,如果支持这种技术,可以使网络管理人员不打开各台计算机机箱就能查询系统的配置z S.M.A.R.T是EIDE接口硬盘具备自我故障监测并自动报警的新技术.加有这种标志的主板和硬盘则表示支持此项新技术.z EIDE表示该主板或存储设备的接口为EIDE型.EIDE是在原IDE硬盘接口基础上发展而来,能联接四块IDE(硬、光、磁带机等)设备,并克服了原IDE接口对硬盘容量限制在524MB而扩充到8.4G,是目前用最广泛的IDE接口.z Y2K系统通过2000年测试认证标志.z Kodak数字技术:这种标志专用于KADA公司的数码设备上,表示其数码影像技术处于领先行列.2.软件或软件系统兼容认证这些图标通常是表示某些计算机软、硬件产品能在某些操作系统下正常运行,或者某些产品能兼容另一类型硬件作指令的标志.z WINDOWS 兼容这是美国微软公司的WINDOWS专用系统软件兼容认证标志,凡标有这类标志的所有软、硬件产品表明该产品能正常运行于微软公司对应版本的WINDOWS操作系统.z NOEVLL兼容Novell公司的网络系统兼容认证.只要标有这种标志的网络器件就表示适用于Novell网络.z Os/2兼容兼容计算机OS/2操作系统的标志.表示标有此标志的软、硬件产品可以正常运行于使用OS/2操作系统的计算机中.z SCO兼容这是兼容SCO(Santa Cruz Operation)公司的Unix系统的标志.表示标有此标志的软、硬件可以正常运行于SCO公司的Unix系统中.MAC兼容:MAC-OS是Apple公司的计算器操作系统,界面类似WINDOWS,但两种系统下的软件互不兼容.带有MAC-OS标志的计算机软、硬件产品表示可以正常应用于Apple计算器的MAC操作系统中.z e⎫business这种标志是电子商务的专用标志.是英语:e⎫Commerce的艺术造型,现在也代表英语e⎫business电子商务系统的概念是IBM公司在1996年开始提出的,它是基于计算器网络,主要是因特网进行产品销售等一系列商业运作的过程.IBM翁在1997年与VISA、MasterCard两大信用卡公司磋商形成安全电子交易协议价(SET),经过美国政府批准后开始在世界范围展示和销售其电子商务系统的软、硬件产品,目前已经在世界范围初具规模.这种标志目前为IBM注册,如果其它公司准备在自己的软、硬件产品或主页上加上这种标志时都必须经IBM公司进行认证方可使用.注意与微软的浏览器IE软件商标相区别.4.环保规范标志EPA和能源之星:EPA(美国环保/Environmental Protection Agents),能源之星是符合该机构环保标准的认证标志.标有能源之星标志的电子设备符合EPA环保节能标准.材料再生标志:这种标志是材料可以循环利用的标志,一般用绿色印制,属于环保标志. 五、部分IT公司和产品标志部分IT产品的公司及相应产品注册商标和标志较多,这里列举部分比较有用的供参考.1. Intel insideIntel公司的注册商标人家比较熟悉.它所生产的中种CUP都有单独的注册商标标志,上面标明了该CPU的类型.标志上的”Intel inside”用途是为它贴在计算机机箱时表明该计算机使用的是Intel的CPU.2.AMD和Cyrix图中标有”AMD”字样的两个樗是AMD的K6-3和K6-III的注册商标;标 “Cyrix”字样的是Cyrix公司的M-II商标.3.NOVELL公司这种标志是美国Novell公司的注册商标.应用范围极广的局域网操作系统Novell Netware 就是由该公司设计、开发.另外该公司还开发、生产Novell网络配件器材.5.Cisco:这是美国Cisco Systems公司的注册商标.该公司也是以生产计算机网络硬件为主.z Sun:这是Sun Microsystems公司的注册商标.该公司以图形作站为主要业务.,并以开发JA V A为中心的软件平台面努力.z IE:此标志是微软有名的因特网浏览器软件Internet Explorer(探险家)的注册商标.z IBM语音识别软件.。

【安規認識的基本常識】認識何為安規,首先要認識為消費者把關的認証單位:1.UL:國際標準規格標志:屬民間服務單位,非強制要求,美國除少數州會立法禁止販賣非”UL”產品外,大部份對國外進口,無”UL”產品並不視為違法.但UL MARK則為專利標專,降在美國國內,並在世界各國政府均登記有案(包含中國).因此未經申請核准,而貼用此標志者,視為違法”冒用專利標志”,即須負法律責任,其后果可能為罰款,撤消UL標志,停止市埸售權,及有關法律責任.2.CSA:半官方之民間服務單位,無CSA MARK產品禁止進入加拿大國境(樣品例外).冒用CSA MARK須負法律責任(同UL).3.GS/TUV:GS是德國國家標準局,而TUV是民間服務單位,無TUV/GS MARK產品進入德國或歐洲共同市埸國境並不構成違法,但冒用TUV/GS MARK亦須負法律責任(與UL/CSA類同).4.CE/LVD:歐體標示/低電壓指令(73/23/EEC)泛指一切電子產品的工作電壓為(50-1000V AC或75-1500V DC),均需符合該類產品的安全歐市規范(如EN60950:I.T.E,EN60065:A.V.)5.CB/NCB:實驗室認証體系/國家認可實驗室,為國際間各認証机構間相互認可之國際性組織,現行有34個會員國,已承認40多個國家認可實驗室.其目的在簡化各實驗室間在安規申請認証時的重復測試.任一CB會員所核發的報告增為其他會員全部認可或僅對國家差異部份測試.認識安規Safety與認証單位:安規是基于大多數的使用者並不具備完整電器產品相關安全知識,因此產品必須讓使用者(操作員及及維修員)在一定的操作環境或使用范圍,不致因使用不當或設計不良而遭受下列危險:電擊能量危險火災危險熱的危險机械危險輻射危險化學危險電器產品的基本安全考量因素可分為兩部份:1.內在因素:(避免產品發生危險)✧人及動物應被保護,避免因直接或間接的接觸而受到電擊.✧不可產生足以引起危險的高溫,電弧,或輻射.✧人,動物及財產應被保護不受非電器性的危險.✧對可預見之情況其絕緣必須合適.2.外在因素:(產品不可因外在影響而產生危險)✧外來的机械曩影響,如撞擊,震動,掉落等都不應造成產品發生危險.✧電器產品需能承受可預期的環境條件,如濕气,電埸,溫度等不應造成產品發生危險.✧電器產品需能承受可預期的超負載.工廠檢驗為何要做工廠檢驗:根據產品安全法規,工廠檢驗是維持証照持有者產品証照的必要條件之一.其目的主要有二,首先是確認工廠有效執行適當的安全測試及呂管措施,其次是確認所有貼安規MARK的產品,都能提供使用者最佳的安全保障.多久生產工廠需進行工廠檢驗:1.UL:一年四次(約三個月一次),不事先通知.從2000年開始所有的塑膠材料需提出下列文件,才可以接受:I.工程圖(由射出成型廠提供)II.材料証明文件(由射出成型廠提供)III.品管証明文件(由射出成型廠提供,出多少數量給那個客戶)IV.品管証明文件(由客戶的呂管部門出具,此批貨品之數量和品質合乎要求)2.CSA:一年四次(約三個月一次),不事先通知.3.TUV-GS:一年一次,會事先通知.CE Marking Lable大小有沒有限制?該貼在哪里?CE Marking要求之”CE”字樣必需依照規定樣式依照比例制作,其最小高度不得小于5mm,此”CE”字樣各認証机構認為最好同時出現在產品標簽各包裝箱外面.罰則:當任一會員國發現某項產品不符合規定,將采用各种方法把此產品從整個歐市驅除,或禁止其在市埸上自由流通並予以罰款.由美國聯邦通訊委員會對於電磁干擾聯邦規章，產品操作頻率高於請，在產品進入美國時美國海關會檢查產品是否有申。

关于安全用电的标志电力是国民经济的重要能源，在现代家庭生活中也不可缺少。

但是不懂得安全用电知识就容易造成触电身亡、电气火灾、电器损坏等意外事故，下面是店铺为大家整理的关于关于安全用电的标志，一起来看看吧!关于安全用电的标志标志分为颜色标志和图形标志。

颜色标志常用来区分各种不同性质、不同用途的导线，或用来表示某处安全程度。

图形标志一般用来告诫人们不要去接近有危险的场所。

为保证安全用电，必须严格按有关标准使用颜色标志和图形标志。

我国安全色标采用的标准，基本上与国际标准草案(ISD)相同。

一般采用的安全色有以下几种：1、红色：用来标志禁止、停止和消防，如信号灯、信号旗、机器上的紧急停机按钮等都是用红色来表示“禁止”的信息。

2、黄色：用来标志注意危险。

如“当心触点”、“注意安全”等。

3、绿色：用来标志安全无事。

如“在此工作”、“已接地”等。

4、蓝色：用来标志强制执行，如“必须带安全帽”等。

5、黑色：用来标志图像、文字符号和警告标志的几何图形。

按照规定，为便于识别，防止误操作，确保运行和检修人员的安全，采用不同颜色来区别设备特征。

如电气母线，A相为黄色，B相为绿色，C相为红色，明敷的接地线涂为黑色。

在二次系统中，交流电压回路用黄色，交流电流回路用绿色，信号和警告回路用白色。

预防常见用电事故1. 不要乱拉乱接电线。

2. 在更换熔断丝、拆修电器或移动电器设备时必须切断电源，不要冒险带电操作。

5. 使用电熨斗、电吹风、电炉等家用电热器时，人不要离开。

4. 发现电器设备冒烟或闻到异味时，要迅速切断电源进行检查。

5. 电加热设备上不能烘烤衣物。

6. 要爱护电力设施，不要在架空电线和配电变压器附近放风筝。

应急处置触电事故电流对人体的损伤主要是电热所致的灼伤和强烈的肌肉痉挛，这会影响到呼吸中枢及心脏，引起呼吸抑制或心跳骤停，严重电击伤可致残，甚至直接危及生命。

1. 要使触电者迅速脱离电源,应立即拉下电源开关或拔掉电源插头,若无法及时找到或断开电源时,可用干燥的竹竿、木棒等绝缘物挑开电线。
