电源安规符号标识

世界各国安规认证标志一览表及简介序号国家及地区安规标志安规简介产品验証适用范围备注1 全球60多个国家及地区IEC国际电工委员会范围：组织起草、制定，电子电气器材等国际化标准及法规。

评估和协调各国标准可行性。

是由各国电工委员会组成的世界性标准化组织，其目的是为了促进世界电工电子领域的标准化。

2 全球54个国家及地区全球性相互认証标志（CB体系的正式名称是“Scheme of the IECEE for MutualRecognition of Test Certificates forElectrical Equipment”–“IECEE电工产品测试证书互认体系”。

CB体系的缩写名称意思是“Certification Bodies’Scheme”–“认证机构体系”。

）CB体系覆盖的产品是IECEE系统所承认的IEC标准范围内的产品。

IECEE是国际电工委员会电工产品合格测试与认证组织3 欧盟CE系欧洲通用安规认証标志认証范围针对：工业设备、机械设备、通讯设备、电气产品、个人防护用品、玩具等产品。

4欧洲ENEC (European Norms Electrical Certification，欧洲标准电器认证)。

ENEC标志是欧洲安全认证通用标志，该标志是欧洲厂商基于调和欧洲安全标准进行测试的基础之上所采用的。

认証范围针对IT（信息）、设备（EN60950、变压器（EN60742，EN61558）、照明灯饰（EN60598）和相关档（EN60920，EN60440）、电器开关01 西班牙02 比利时03 意大利04 葡萄牙05荷兰06 爱尔兰07 卢森堡08法国09 希腊10 德国11 奥地利12 英国13 瑞士14 瑞5 欧盟RoHS是由欧盟立法制定的一项强制性标准，它的全称是《关于限制在电子电器设备中使用某些有害成分的指令》主要用于规范电子电气产品的材料及工艺标准，使之更加有利于人体健康及环境保护。

规范符号及标志之七 ------ WEEE 标志图例及要求WEEE标志图例
WEEE标志要求
高度h 须大于0.3a 或最小1mm
规范符号及标志之八 ------ “室内使用”标志图例“室内使用”标志图例
本标识 2006 年开始使用
规范符号及标志之九 ------ 新加坡安规标志图例及要求
新加坡安规标志图例
X X X X X X – X X
标志组成: 左方的logo于正方形内, 右方文字 SAFETY MARK于长方形内, 及8位新加坡注册码
新加坡安规标志要求
1. 如果模压或雕刻在产品本体上(无背景色)
- 标志突起或凹陷的深度最小0.51mm
- 标志上方(包括正方形和长方形)的高度最小9.5mm
- 8位新加坡注册码最小高度2.8mm
2. 如果丝印在产品本体, 或铭牌, 或包装箱(有背景色)
- 标志上方(包括正方形和长方形)的高度最小6.0mm
- 8位新加坡注册码最小高度1.6mm。

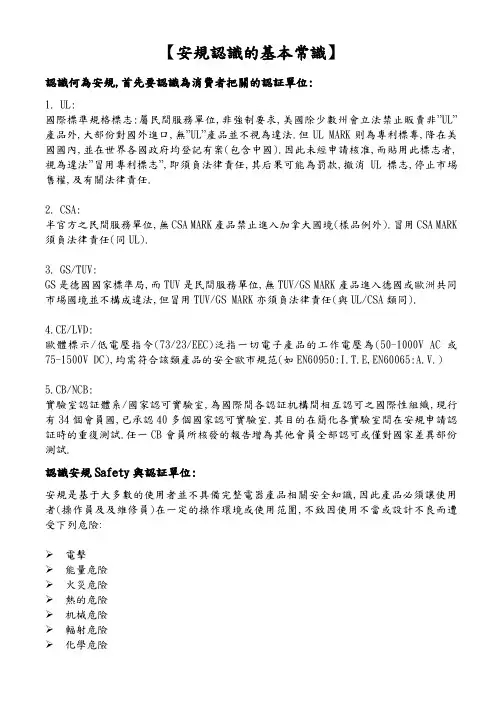

【安規認識的基本常識】認識何為安規,首先要認識為消費者把關的認証單位:1.UL:國際標準規格標志:屬民間服務單位,非強制要求,美國除少數州會立法禁止販賣非”UL”產品外,大部份對國外進口,無”UL”產品並不視為違法.但UL MARK則為專利標專,降在美國國內,並在世界各國政府均登記有案(包含中國).因此未經申請核准,而貼用此標志者,視為違法”冒用專利標志”,即須負法律責任,其后果可能為罰款,撤消UL標志,停止市埸售權,及有關法律責任.2.CSA:半官方之民間服務單位,無CSA MARK產品禁止進入加拿大國境(樣品例外).冒用CSA MARK須負法律責任(同UL).3.GS/TUV:GS是德國國家標準局,而TUV是民間服務單位,無TUV/GS MARK產品進入德國或歐洲共同市埸國境並不構成違法,但冒用TUV/GS MARK亦須負法律責任(與UL/CSA類同).4.CE/LVD:歐體標示/低電壓指令(73/23/EEC)泛指一切電子產品的工作電壓為(50-1000V AC或75-1500V DC),均需符合該類產品的安全歐市規范(如EN60950:I.T.E,EN60065:A.V.)5.CB/NCB:實驗室認証體系/國家認可實驗室,為國際間各認証机構間相互認可之國際性組織,現行有34個會員國,已承認40多個國家認可實驗室.其目的在簡化各實驗室間在安規申請認証時的重復測試.任一CB會員所核發的報告增為其他會員全部認可或僅對國家差異部份測試.認識安規Safety與認証單位:安規是基于大多數的使用者並不具備完整電器產品相關安全知識,因此產品必須讓使用者(操作員及及維修員)在一定的操作環境或使用范圍,不致因使用不當或設計不良而遭受下列危險:電擊能量危險火災危險熱的危險机械危險輻射危險化學危險電器產品的基本安全考量因素可分為兩部份:1.內在因素:(避免產品發生危險)✧人及動物應被保護,避免因直接或間接的接觸而受到電擊.✧不可產生足以引起危險的高溫,電弧,或輻射.✧人,動物及財產應被保護不受非電器性的危險.✧對可預見之情況其絕緣必須合適.2.外在因素:(產品不可因外在影響而產生危險)✧外來的机械曩影響,如撞擊,震動,掉落等都不應造成產品發生危險.✧電器產品需能承受可預期的環境條件,如濕气,電埸,溫度等不應造成產品發生危險.✧電器產品需能承受可預期的超負載.工廠檢驗為何要做工廠檢驗:根據產品安全法規,工廠檢驗是維持証照持有者產品証照的必要條件之一.其目的主要有二,首先是確認工廠有效執行適當的安全測試及呂管措施,其次是確認所有貼安規MARK的產品,都能提供使用者最佳的安全保障.多久生產工廠需進行工廠檢驗:1.UL:一年四次(約三個月一次),不事先通知.從2000年開始所有的塑膠材料需提出下列文件,才可以接受:I.工程圖(由射出成型廠提供)II.材料証明文件(由射出成型廠提供)III.品管証明文件(由射出成型廠提供,出多少數量給那個客戶)IV.品管証明文件(由客戶的呂管部門出具,此批貨品之數量和品質合乎要求)2.CSA:一年四次(約三個月一次),不事先通知.3.TUV-GS:一年一次,會事先通知.CE Marking Lable大小有沒有限制?該貼在哪里?CE Marking要求之”CE”字樣必需依照規定樣式依照比例制作,其最小高度不得小于5mm,此”CE”字樣各認証机構認為最好同時出現在產品標簽各包裝箱外面.罰則:當任一會員國發現某項產品不符合規定,將采用各种方法把此產品從整個歐市驅除,或禁止其在市埸上自由流通並予以罰款.由美國聯邦通訊委員會對於電磁干擾聯邦規章，產品操作頻率高於請，在產品進入美國時美國海關會檢查產品是否有申。

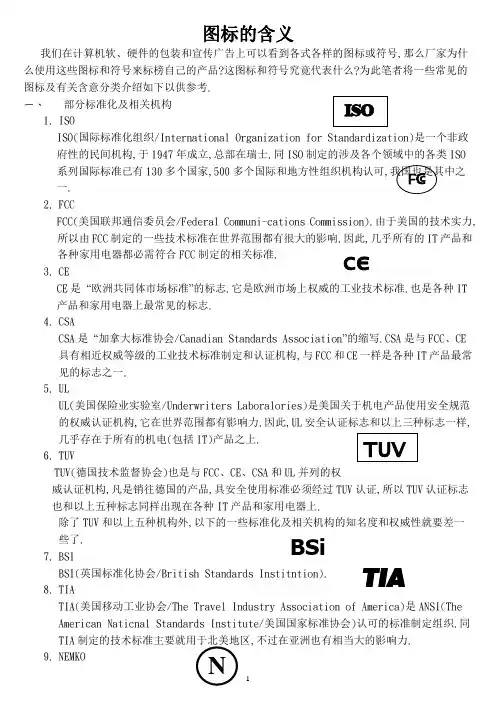

C ε BSi TIAN图标的含义我们在计算机软、硬件的包装和宣传广告上可以看到各式各样的图标或符号,那么厂家为什么使用这些图标和符号来标榜自己的产品?这图标和符号究竟代表什么?为此笔者将一些常见的图标及有关含意分类介绍如下以供参考.一、 部分标准化及相关机构1. ISOISO(国际标准化组织/International Organization for Standardization)是一个非政府性的民间机构,于1947年成立,总部在瑞士.同ISO 制定的涉及各个领域中的各类ISO 系列国际标准已有130多个国家,500多个国际和地方性组织机构认可,我国也是其中之一2. FCC FCC(美国联邦通信委员会/Federal Communi-cations Commission).由于美国的技术实力,所以由FCC 制定的一些技术标准在世界范围都有很大的影响.因此,几乎所有的IT 产品和各种家用电器都必需符合FCC 制定的相关标准.3. CECE 是 “欧洲共同体市场标准”的标志.它是欧洲市场上权威的工业技术标准.也是各种IT 产品和家用电器上最常见的标志.4. CSACSA 是 “加拿大标准协会/Canadian Standards Association ”的缩写.CSA 是与FCC 、CE 具有相近权威等级的工业技术标准制定和认证机构,与FCC 和CE 一样是各种IT 产品最常见的标志之一.5. ULUL(美国保险业实验室/Underwriters Laboralories)是美国关于机电产品使用安全规范的权威认证机构,它在世界范围都有影响力.因此,UL 安全认证标志和以上三种标志一样,几乎存在于所有的机电(包括IT)产品之上.6. TUVTUV(德国技术监督协会)也是与FCC 、CE 、CSA 和UL 并列的权威认证机构,凡是销往德国的产品,具安全使用标准必须经过TUV 认证,所以TUV 认证标志也和以上五种标志同样出现在各种IT 产品和家用电器上.除了TUV 和以上五种机构外,以下的一些标准化及相关机构的知名度和权威性就要差一些了.7. BSIBSI(英国标准化协会/British Standards Institntion).8. TIA TIA(美国移动工业协会/The Travel Industry Association of America)是ANSI(The American Naticnal Standards Institute/美国国家标准协会)认可的标准制定组织.同TIA 制定的技术标准主要就用于北美地区,不过在亚洲也有相当大的影响力.9. NEMKONEMKO(挪威电器标准协会).+ S DS 10. SEMKOSEMKO(瑞典电器标准协会).11. SEVSEV(瑞士电器标准协会).12. DEMKODEMKO(丹麦电器标准协会).二、 ISO9000标准和标准认证 争取通过ISO9000系列标准认证是当前各企业的努力方向.1. ISO9000(含ISO10000)系列是ISO 针对企业对产品质量管理和质量保障体系所专门制定的标准.能取得ISO9000质量的体系标准认证的企业也就获得了国际上所有参与ISO 的国家和地区对其保证产品质量能力的认可.由于ISO 是非单一 国家性的独立标准机构,所以能通过ISO 制定的质量管理和质量保证标准规范比任何企业自行公布的产品质量管理和保证标准更有权威性和说明力.另外应该指出的是:ISO9000系列标准是ISO 根据BSI(英国标准协会)在1979年提出的“制定有关质量保证体系的国际标准”的建议后才制定的,在这一点上BSI 功不可没.2. ISO9000系列标准认证争取通过ISO9000系列标准认证是目前各类企业梦寐以求的目标,已经通过ISO9000系列标准认证的企业也更是引以为荣,但由于ISO 暂时好象还没有专用的认证标志,所以不少已通过ISO9000系列标准认证的企业出于宣传目的自行设计了各种各样的认证图标.不过也有不少企业是委托国际上一些著名的标准认证机构,如SGS 、TUV 、BSI 和FCC 等对自己进行测试、考评,并在通过ISO9000系列标准认证后由这些机构为其出其认证书.由这些机构所出具的专用标志,在世界范围都具有一定的权威性.3. 常见的正式ISO9000系列标准认证● CCIB 和CQC 认证CCIB(中国商检)质量认证中心(The Approval of China Commodity Inspection center)也进行ISO9000系列标准的认证工作,凡是通过ISO9000标准认证的企业将获得CQC 的认证标志.● SGS 和SGS 认证SGS(通用公证处/Societe Generale de Surveillance)于1948年成立,位于加拿大.SGS 是一个国际性的权威公证机构.由SGS 独立根据某些标准或条件对某企业进行测试,确认并出具证明.目前由SGS 出具的认证书已经有140个国家和地区认可.● KEMA 认证KEMA(荷兰电工材料协会),也进行一些标准认证工作.● DNV 认证DNV(Det Norske V eritas/挪威船级社)也是一个具有悠久历史的国际性的权威标准认证机构,组建于1864年,在世界上100多个国家设有300多个办事机构.由DNV 出具的各种标准认证书也是非常具有权威性的.另外还有BSI 等其它标准化认证机构授予的ISO9000系列标准认证图标,对这些ISO9000系列的认证标志,通常在上面都标有认证机构的缩写.三、电子产品电磁兼容和安全认证在电子产品及包装上除了表示新技术的图标外,还有产品的电磁兼容和安全认证图标.其中电磁兼容性认证是指产品在电磁辐射指针(代表了该电子设备工作时因自身电磁辐射面对其它设备产生的干扰程度)符合某标准机构制定的标准后,由该标准机构给予的认证.目前最常见(世界范围认可)的是FCC标准认证.安全认证是各标准机构对该产品的使用安全所进行的规范测试和认证.以下是最常见的电磁兼容和安全规范认证标志.1.FCC认证FCC(美国联邦通讯委员会)的标志是出现在各种电子器件包装和技术说明书上最多的一种.由于FCC制定了不少涉及电子设备的电磁兼容性和操作人员人身安全等一系列产品质量和性能标准,并且这些标准已经广泛使用并得到世界上不少国家的技术监督部门或类似机构的认可.因此在各个厂家生产的电子产品技术手册中经常印有由FCC所签发的符合某项标准的认证书,或者声明符合FCC的某项标准.应用于计算机器件的FCC认证主要都是关于产品电磁兼容和辐射限制等标准的.2.UL认证UL(美国保险业实验室)的标志是经常出现在电子产品上的图标之一.凡是带有UL标志的产品则表示其使用时的安全性能符合UL规范,可以在美国地区范围销售使用.3.CSA安全认证加有CSA(加拿大标准协会)的标志的产品表示通过使用安全认证.4.CE安全认证加有CE标志的电器表示其使用安全性已经通过欧洲共同标准化组织的认证,可以在欧洲地区范围销售使用.5.TUV标准认证TUV的安全规范的常用认证标志.6.JR标准认证这个图标可能是代表JIS(日本的标准化机构).加有此标志的产品表示某IT设备的使用性通过JIS的认证,可以承认该标准的所有国家和地区销售使用.EE认证中国电工产品认证委员会(CCEE)是国家技术监督局授权,代表中国参加国际电工委员会电工产品安全认证组织(IECEE)的唯一合法机构,代表国家组织对电工产品(包括进口电工产品)实施安全认证(长城标志认证).凡是标有长城标志的产品则表示其符合我国电子电工器材产品的使用安全规范.8.MPR II认证MPR-II是瑞典国家测量测试局(Swedush National Board for Measurement and Testing)所制定的.主要是对仍然是显示器行业共同遵循的测试标准之一.9.TCO认证TCO标准可用于规范显示器的电子和静电辐射对环境的污染.现在常用的有TCO92、TCO95和TCO99、TCO规范的各种测试标准比MPR II和EPA的能源之星更严格.其中TCO92与MPR II相似,但标准稍高一些.TCO规范是由TCO组织所制定的.该组织不以瑞典UTIA(信息与自动化学院,成立于1959年)为主以及全国其它各学科专家和教授所组成.TCO以研究和保护生态、环保为目的,在不同的历史时期针对电子工业产品的电磁辐射限制制定了相应的TCO系列环保规范.TCO规范根据制定的时间命名,例如在1992年制定的就是TCO92.其后TCO相继制定了TCO95、TCO99规范.四、企业技术标准和兼容认证在IT技术领域经常会出现某些新技术,而开发出这种新技术的厂家则可能在产品上标有表示这种新技术的专用图标,由于这些图标仅是厂家自行设计而并非由标准化组织测试确定,所以这类图标的通用有一定的局限性,因此厂家经常在图上加以说明或根本就采用该新技术的英文缩写表示,下面列出的就是比较常见的一些.1.硬件技术标志这些标志也是目前计算机硬件产品(主要是计算机主板)包装上经常印有表示所具备的功能图标.●IR通常用以表示计算机主板具备数据红外线传输接口.●USB表示该IT产品或主板具备高速、宽带的通用串行总线接口●AGP 表示计算机主板具备图形显示接口●PnP 表示主板支持板卡即插即用功能●DMI (桌面管理界面/Desktop Management Interface)应用于局域网中的计算机,如果支持这种技术,可以使网络管理人员不打开各台计算机机箱就能查询系统的配置●S.M.A.R.T是EIDE接口硬盘具备自我故障监测并自动报警的新技术.加有这种标志的主板和硬盘则表示支持此项新技术.●EIDE表示该主板或存储设备的接口为EIDE型.EIDE是在原IDE硬盘接口基础上发展而来,能联接四块IDE(硬、光、磁带机等)设备,并克服了原IDE接口对硬盘容量限制在524MB而扩充到8.4G,是目前用最广泛的IDE接口.●Y2K系统通过2000年测试认证标志.●Kodak数字技术:这种标志专用于KADA公司的数码设备上,表示其数码影像技术处于领先行列.2.软件或软件系统兼容认证这些图标通常是表示某些计算机软、硬件产品能在某些操作系统下正常运行,或者某些产品能兼容另一类型硬件作指令的标志.●WINDOWS 兼容这是美国微软公司的WINDOWS专用系统软件兼容认证标志,凡标有这类标志的所有软、硬件产品表明该产品能正常运行于微软公司对应版本的WINDOWS操作系统.●NOEVLL兼容Novell公司的网络系统兼容认证.只要标有这种标志的网络器件就表示适用于Novell网络.●Os/2兼容兼容计算机OS/2操作系统的标志.表示标有此标志的软、硬件产品可以正常运行于使用OS/2操作系统的计算机中.●SCO兼容这是兼容SCO(Santa Cruz Operation)公司的Unix系统的标志.表示标有此标志的软、硬件可以正常运行于SCO公司的Unix系统中.MAC兼容:MAC-OS是Apple公司的计算器操作系统,界面类似WINDOWS,但两种系统下的软件互不兼容.带有MAC-OS标志的计算机软、硬件产品表示可以正常应用于Apple计算器的MAC操作系统中.●e⎫business这种标志是电子商务的专用标志.是英语:e⎫Commerce的艺术造型,现在也代表英语e⎫business电子商务系统的概念是IBM公司在1996年开始提出的,它是基于计算器网络,主要是因特网进行产品销售等一系列商业运作的过程.IBM翁在1997年与VISA、MasterCard两大信用卡公司磋商形成安全电子交易协议价(SET),经过美国政府批准后开始在世界范围展示和销售其电子商务系统的软、硬件产品,目前已经在世界范围初具规模.这种标志目前为IBM注册,如果其它公司准备在自己的软、硬件产品或主页上加上这种标志时都必须经IBM公司进行认证方可使用.注意与微软的浏览器IE软件商标相区别.4.环保规范标志EPA和能源之星:EPA(美国环保/Environmental Protection Agents),能源之星是符合该机构环保标准的认证标志.标有能源之星标志的电子设备符合EPA环保节能标准.材料再生标志:这种标志是材料可以循环利用的标志,一般用绿色印制,属于环保标志. 五、部分IT公司和产品标志部分IT产品的公司及相应产品注册商标和标志较多,这里列举部分比较有用的供参考.1. Intel insideIntel公司的注册商标人家比较熟悉.它所生产的中种CUP都有单独的注册商标标志,上面标明了该CPU的类型.标志上的”Intel inside”用途是为它贴在计算机机箱时表明该计算机使用的是Intel的CPU.2.AMD和Cyrix图中标有”AMD”字样的两个樗是AMD的K6-3和K6-III的注册商标;标“Cyrix”字样的是Cyrix公司的M-II商标.3.NOVELL公司这种标志是美国Novell公司的注册商标.应用范围极广的局域网操作系统Novell Netware 就是由该公司设计、开发.另外该公司还开发、生产Novell网络配件器材.5.Cisco:这是美国Cisco Systems公司的注册商标.该公司也是以生产计算机网络硬件为主.●Sun:这是Sun Microsystems公司的注册商标.该公司以图形作站为主要业务.,并以开发JA V A为中心的软件平台面努力.●IE:此标志是微软有名的因特网浏览器软件Internet Explorer(探险家)的注册商标.●IBM语音识别软件.。

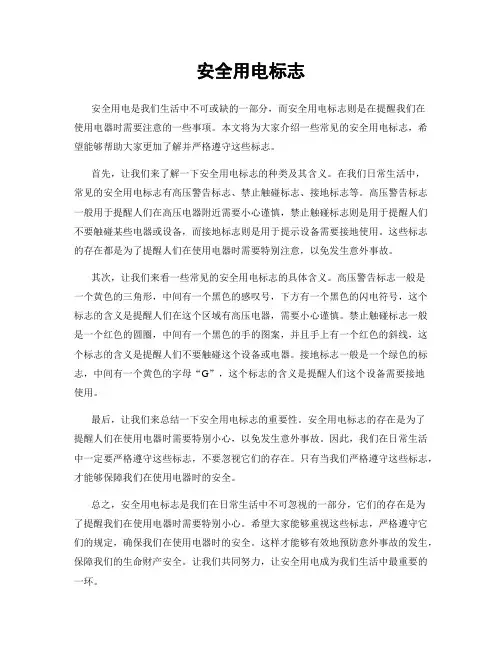

安全用电标志安全用电是我们生活中不可或缺的一部分，而安全用电标志则是在提醒我们在使用电器时需要注意的一些事项。

本文将为大家介绍一些常见的安全用电标志，希望能够帮助大家更加了解并严格遵守这些标志。

首先，让我们来了解一下安全用电标志的种类及其含义。

在我们日常生活中，常见的安全用电标志有高压警告标志、禁止触碰标志、接地标志等。

高压警告标志一般用于提醒人们在高压电器附近需要小心谨慎，禁止触碰标志则是用于提醒人们不要触碰某些电器或设备，而接地标志则是用于提示设备需要接地使用。

这些标志的存在都是为了提醒人们在使用电器时需要特别注意，以免发生意外事故。

其次，让我们来看一些常见的安全用电标志的具体含义。

高压警告标志一般是一个黄色的三角形，中间有一个黑色的感叹号，下方有一个黑色的闪电符号，这个标志的含义是提醒人们在这个区域有高压电器，需要小心谨慎。

禁止触碰标志一般是一个红色的圆圈，中间有一个黑色的手的图案，并且手上有一个红色的斜线，这个标志的含义是提醒人们不要触碰这个设备或电器。

接地标志一般是一个绿色的标志，中间有一个黄色的字母“G”，这个标志的含义是提醒人们这个设备需要接地使用。

最后，让我们来总结一下安全用电标志的重要性。

安全用电标志的存在是为了提醒人们在使用电器时需要特别小心，以免发生意外事故。

因此，我们在日常生活中一定要严格遵守这些标志，不要忽视它们的存在。

只有当我们严格遵守这些标志，才能够保障我们在使用电器时的安全。

总之，安全用电标志是我们在日常生活中不可忽视的一部分，它们的存在是为了提醒我们在使用电器时需要特别小心。

希望大家能够重视这些标志，严格遵守它们的规定，确保我们在使用电器时的安全。

这样才能够有效地预防意外事故的发生，保障我们的生命财产安全。

让我们共同努力，让安全用电成为我们生活中最重要的一环。

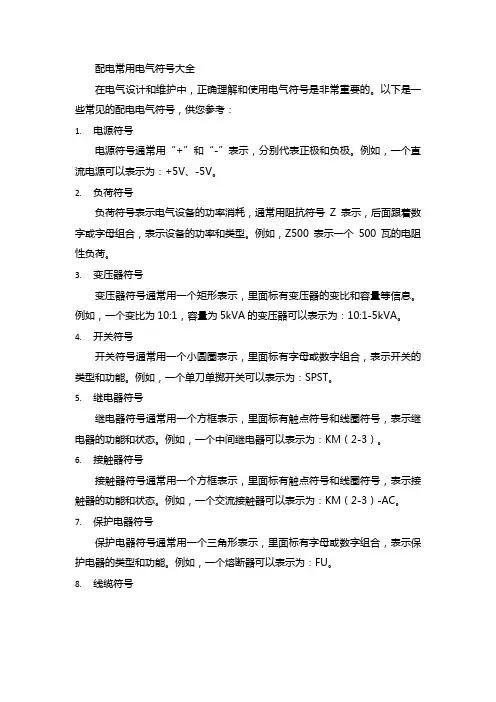

配电常用电气符号大全在电气设计和维护中，正确理解和使用电气符号是非常重要的。

以下是一些常见的配电电气符号，供您参考：1.电源符号电源符号通常用“+”和“-”表示，分别代表正极和负极。

例如，一个直流电源可以表示为：+5V、-5V。

2.负荷符号负荷符号表示电气设备的功率消耗，通常用阻抗符号Z表示，后面跟着数字或字母组合，表示设备的功率和类型。

例如，Z500表示一个500瓦的电阻性负荷。

3.变压器符号变压器符号通常用一个矩形表示，里面标有变压器的变比和容量等信息。

例如，一个变比为10:1，容量为5kVA的变压器可以表示为：10:1-5kVA。

4.开关符号开关符号通常用一个小圆圈表示，里面标有字母或数字组合，表示开关的类型和功能。

例如，一个单刀单掷开关可以表示为：SPST。

5.继电器符号继电器符号通常用一个方框表示，里面标有触点符号和线圈符号，表示继电器的功能和状态。

例如，一个中间继电器可以表示为：KM（2-3）。

6.接触器符号接触器符号通常用一个方框表示，里面标有触点符号和线圈符号，表示接触器的功能和状态。

例如，一个交流接触器可以表示为：KM（2-3）-AC。

7.保护电器符号保护电器符号通常用一个三角形表示，里面标有字母或数字组合，表示保护电器的类型和功能。

例如，一个熔断器可以表示为：FU。

8.线缆符号线缆符号通常用一个带箭头的直线表示，里面标有数字或字母组合，表示线缆的规格和类型。

例如，一根2.5平方毫米的单相电源线可以表示为：2.5mm2-L1。

9.插座符号插座符号通常用一个矩形表示，里面标有字母或数字组合，表示插座的类型和规格。

例如，一个三孔插座可以表示为：3P。

电源安规符号标识随着现代工业的不断发展，电子产品已成为人们生活中不可或缺的重要元素。

而电源作为电子产品的“心脏”，其安全性和稳定性就显得尤为重要。

为了保障电源电路的安全，许多国家都制定了电源安规符号标识规范。

本文将从标识的概念、分类和适用范围三个方面，对电源安规符号标识作详细介绍。

一、标识的概念电源安规符号标识主要是为了表明电源产品符合相关安全标准或监管要求，提高消费者购买电源产品的安全性和可靠性。

该标识通常印在电源产品的外壳或模具上，标示产品符合的标准或规定。

在国际领域中，以IEC(International Electrotechnical Commission)电工国际标准为主导，IEC发布的IEC60417系列国际图形符号标准被全球共同接受使用。

二、标识的分类根据IEC60417系列国际图形符号标准及各国标准要求，电源安规符号标识主要分为以下几类：1. 输入电压及频率标识：标识输入电压和频率范围，以便用户购买电源产品时选择与其用电设备相匹配的电源。

2. 安全隔离标识：标识电源产品中的输入和输出之间设有隔离等级，以保护用户免受电源电路的触电危险。

3. 不可拆卸性标识：标识电源产品内部的部件不可拆卸或必须具备特定的拆卸条件，以减少误操作所导致的不安全因素。

4. 非接地标识：标识电源的输出不与地之间直接相连，以降低触电风险。

5. 保护地标识：标识电源产品内部的部件与地之间相连，以增加触电安全保护。

三、标识适用范围根据不同的国家和地区的标准和法规要求，电源安规符号标识的适用范围略有不同。

以中国政府强制性标准GB 4943.1-2011《信息技术设备安全第1部分: 一般要求》为例，适用范围主要有以下几个方面：1. 适用于所有信息技术设备的电源部分，包括交流、直流、重复、隔离变压器等电源；2. 适用于所有电压等级范围的输入电压及频率标识；3. 不适用于直接供人体直接接触的医用类电器、家用类电器等；4. 电源产品如未安装电源开关，可不印制关断状态的相关标识；5. 如果标识上有其他的标志，如包含了环保要求等标志的，应一并满足相关要求。

电源安规符号标识————————————————————————————————作者：————————————————————————————————日期：常见标志符号符号说明符号说明A 安培Ⅱ类HZ 赫兹Ⅲ类V 伏特保护性接地W 瓦特保护性接地交流电源Ac 底架接地直流电源Dc 独立式标志直流和交流电源中国强制认证标志(安全)适宜于直接安装在普通可燃材料表面的灯具中国强制认证标志(电磁兼容)不适宜直接安装在普通可燃材料表面的灯具（只适宜于安装在非可燃材料表面上)欧洲共同体认证标志不隔热材料可能盖住灯具时灯具适宜于安装在普通可燃材料表面上(内)室内使用标志防护等级设计成只能使用自带防护屏卤钨灯的灯具使用需要带外触发器(连到光源)的高压纳灯的灯具使用带内启动装置的高太纳灯的灯具恶劣条件使用的灯具热保护式控制装置的温度标志绕组的额定温升镇流器上的额定最大工作温度端子输出最大电压Tc 镇流器外壳的额定最大工作温度符号Symbol 名称Title 含义SignificationA （或mA ）安（或毫安） Ampere-电流单位 Hz 赫兹 Hertz-频率单位 V （或kV ）伏（或千伏） Volt-电压单位 W 瓦 Watt-功率单位kVA 千伏安 Kilo Volt Ampere-功率单位 VA 伏安 Volt Ampere –功率单位 PRI 输入 Primary-变压器的输入端，即初级 SEC 输出 Second-变压器的输出端，即次级 N 中性 Neutral-变压器的中性线 ~ 单相 单相交流电 3~ 三相 三相交流电 3N~ 有中性线的三相 cos φ或λ 功率因数 有用功和视在功的比值△t 额定温升 镇流器或变压器绕组温升，节能灯的外壳温升 THD 谐波总含量 Total harmonic distortion 小于相应国标规定的值 CCF 电流波峰系数 Current crest factor ，一般应小于1.7。

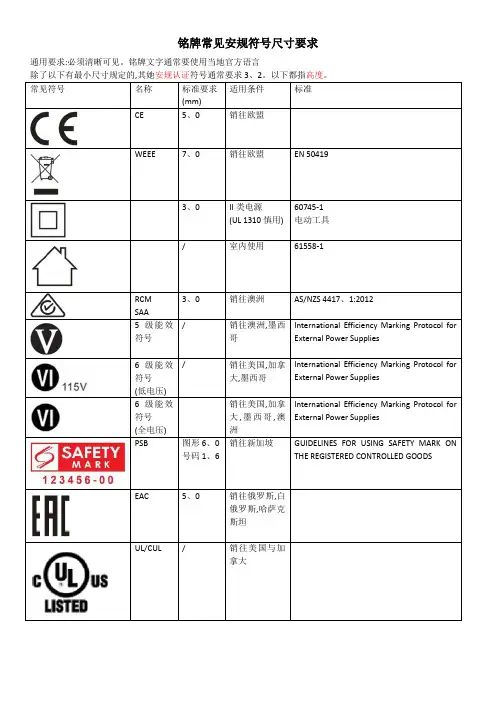

铭牌常见安规符号尺寸要求
通用要求:必须清晰可见。

铭牌文字通常要使用当地官方语言
除了以下有最小尺寸规定的,其她安规认证符号通常要求3、2。

以下都指高度。

常见符号名称标准要求
(mm)
适用条件标准
CE 5、0 销往欧盟
WEEE 7、0 销往欧盟EN 50419
3、0 II类电源
(UL 1310慎用) 60745-1 电动工具
/ 室内使用61558-1
RCM
SAA
3、0 销往澳洲AS/NZS 4417、1:2012
5级能效符号/ 销往澳洲,墨西
哥
International Efficiency Marking Protocol for
External Power Supplies
6级能效符号
(低电压) / 销往美国,加拿
大,墨西哥
International Efficiency Marking Protocol for
External Power Supplies
6级能效符号
(全电压) 销往美国,加拿
大,墨西哥,澳
洲
International Efficiency Marking Protocol for
External Power Supplies
PSB 图形6、0
号码1、6 销往新加坡GUIDELINES FOR USING SAFETY MARK ON
THE REGISTERED CONTROLLED GOODS
EAC 5、0 销往俄罗斯,白
俄罗斯,哈萨克
斯坦
UL/CUL / 销往美国与加
拿大
UL / 仅销往美国CUL / 仅销往加拿大。

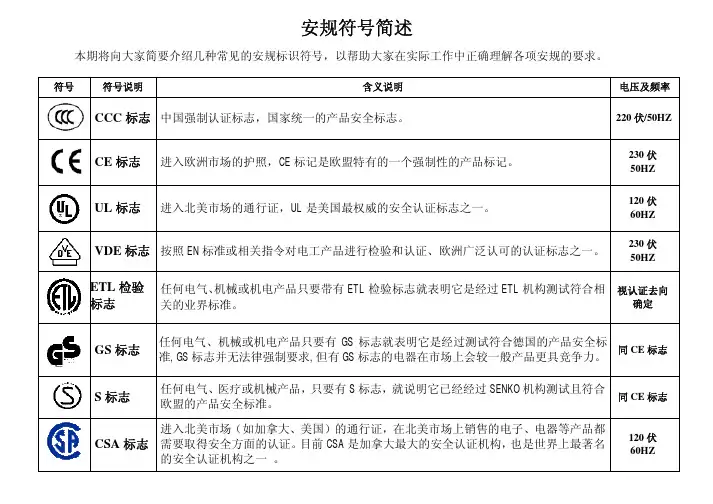

安规符号简述
本期将向大家简要介绍几种常见的安规标识符号，以帮助大家在实际工作中正确理解各项安规的要求。

符号
符号说明
含义说明
电压及频率
CCC 标志 中国强制认证标志，国家统一的产品安全标志。

220伏/50HZ CE 标志 进入欧洲市场的护照，CE 标记是欧盟特有的一个强制性的产品标记。

230伏 50HZ UL 标志 进入北美市场的通行证，UL 是美国最权威的安全认证标志之一。

120伏 60HZ VDE 标志 按照EN 标准或相关指令对电工产品进行检验和认证、欧洲广泛认可的认证标志之一。

230伏 50HZ ETL 检验 标志 任何电气、机械或机电产品只要带有ETL 检验标志就表明它是经过ETL 机构测试符合相关的业界标准。

视认证去向 确定 GS 标志 任何电气、机械或机电产品只要有GS 标志就表明它是经过测试符合德国的产品安全标准,GS 标志并无法律强制要求,但有GS 标志的电器在市场上会较一般产品更具竞争力。

同CE 标志 S 标志
任何电气、医疗或机械产品，只要有S 标志，就说明它已经经过SENKO 机构测试且符合
欧盟的产品安全标准。

同CE 标志 CSA 标志 进入北美市场（如加拿大、美国）的通行证，在北美市场上销售的电子、电器等产品都
需要取得安全方面的认证。

目前CSA 是加拿大最大的安全认证机构，也是世界上最著名的安全认证机构之一 。

120伏 60HZ。

电子电路中Vcc、Vdd、Vss、GND和AGND五种不同符号的区别电子电路中，常可以看到电路中Vcc、Vdd、Vss、GND和AGND的区别五种不同的符号，它们有什么区别呢？一、解释Vcc：C=circuit 表示电路的意思, 即接入电路的电压；Vdd：D=device 表示器件的意思, 即器件内部的工作电压；Vss：S=series 表示公共连接的意思，通常指电路公共接地端电压。

二、说明1.对于数字电路来说，Vcc是电路的供电电压,Vdd是芯片的工作电压（通常Vcc>Vdd），Vss是接地点；2.有些IC既有Vdd引脚又有Vcc引脚，说明这种器件自身带有电压转换功能；3.在场效应管（或COMS器件）中，Vdd为漏极，Vss为源极，Vdd和Vss指的是元件引脚，而不表示供电电压。

有人说：Vdd:电源电压（单极器件）；电源电压（4000系列数字电路）；漏极电压（场效应管）Vcc：电源电压（双极器件）；电源电压（74系列数字电路）；声控载波（Voice Controlled Carrier)Vss:地或电源负极Vee：负电压供电；场效应管的源极（S）VPP：编程/擦除电压。

详解：1.对于数字电路来说，Vcc是电路的供电电压,Vdd是芯片的工作电压（通常Vcc>Vdd），Vss是接地点；2.有些IC既有Vdd引脚又有Vcc引脚，说明这种器件自身带有电压转换功能；3.在场效应管（或COMS器件）中，Vdd为漏极，Vss为源极，Vdd和Vss指的是元件引脚，而不表示供电电压。

有人说：模拟地跟数字地，最终都要接到一块的，那干吗还要分模拟地和数字地呢？这是因为虽然是相通的，但是距离长了，就不一样了。

同一条导线，不同的点的电压可能是不一样的，特别是电流较大时。

因为导线存在着电阻，电流流过时就会产生压降。

另外，导线还有分布电感，在交流信号下，分布电感的影响就会表现出来。

所以我们要分成数字地和模拟地，因为数字信号的高频噪声很大，如果模拟地和数字地混合的话，就会把噪声传到模拟部分，造成干扰。

符号说明符号说明A 安培Ⅱ类HZ 赫兹Ⅲ类V 伏特保护性接地W 瓦特保护性接地交流电源Ac 底架接地直流电源Dc 独立式标志直流和交流电源中国强制认证标志(安全)适宜于直接安装在普通可燃材料表面的灯具中国强制认证标志(电磁兼容)不适宜直接安装在普通可燃材料表面的灯具（只适宜于安装在非可燃材料表面上)欧洲共同体认证标志不隔热材料可能盖住灯具时灯具适宜于安装在普通可燃材料表面上(内)室内使用标志防护等级设计成只能使用自带防护屏卤钨灯的灯具使用需要带外触发器(连到光源)的高压纳灯的灯具使用带内启动装置的高太纳灯的灯具恶劣条件使用的灯具热保护式控制装置的温度标志绕组的额定温升镇流器上的额定最大工作温度端子输出最大电压 Tc镇流器外壳的额定最大工作温度符号Symbol 名称Title 含义SignificationA （或mA ）安（或毫安） Ampere-电流单位 Hz 赫兹 Hertz-频率单位 V （或kV ）伏（或千伏） Volt-电压单位 W 瓦 Watt-功率单位kVA 千伏安 Kilo Volt Ampere-功率单位 VA 伏安 Volt Ampere –功率单位 PRI 输入 Primary-变压器的输入端，即初级 SEC 输出 Second-变压器的输出端，即次级 N 中性 Neutral-变压器的中性线 ~ 单相 单相交流电 3~ 三相 三相交流电 3N~ 有中性线的三相 cos φ或λ 功率因数 有用功和视在功的比值△t 额定温升 镇流器或变压器绕组温升，节能灯的外壳温升 THD 谐波总含量 Total harmonic distortion 小于相应国标规定的值 CCF 电流波峰系数 Current crest factor ，一般应小于1.7。

H.T.S 热试验源 Heat test source GLS 普通照明设施 General lighting service ES 爱迪生灯头 Edison screwed E27 SES 微型爱迪生灯头 Small Edison screwed BC 卡口灯头 Bayonet cap B22 SBC 微型卡口灯头 Small bayonet cap CFL 紧凑型节能灯 Compact fluorescent lamp LV 低压 Low voltage <1000V ELV 超低电压 Extra low voltageSELV 安全超低电压 Safety extra-low voltage ，电压<50V a.c. r.m.s. FELV 功能超低电压 Functional extra-low voltageEMC电磁兼容性 Electro magnetic compatibility =Electromagnetic Susceptibility + Electromagnetic ImmunityT a 额定环境最大温度处于正常工作的最高持续温度（Ambient ），不排除在≦（t a+10℃）的温度下瞬间工作T c 额定最大表面温度 各部分正常工作时表面允许的最高温度（Case ） T w线圈最大工作温度 在此温度，线圈可工作十年 独立式镇流器/变压器 可以安装在灯具之外无需任何附加外壳的镇流器 保护接地 允许通过将镇流器固定在接地的金属片上来实现功能接地功能接地端子指与那些并非由于安全原因而需要接地的部件相连接的端子外壳或底板外壳接地FF或无危害式变压器经正常使用后，虽然失去了原有的功能，但对使用者及周围的环境不造成危害的变压器。
