教案—电刷装置；3—机座；4—主磁极；5—换向极；—电枢绕组；9—电枢铁心定子部分：直流电机定子部分主要由主磁极、换向极、机座和电刷装置等组成。
别可知，电磁转矩的方向仍是逆时针方向。
由此可见，加于直流电动机的直流电源，借助于换向器和电刷的作用，变为电枢线圈中的交变电流，这种将直流电流变为交变电流的作用称之为逆变。
由于电枢线圈所处的磁极也是同时交变的，从而使电枢产生的电磁转矩的方向恒定不变，确保直流电动机朝确定的方向连续旋转。
这就是直流电动机的基本工作原理。
同时可以看到，一旦电枢旋转，电枢导体就会切割磁力线，产生运动电势。
在图1.1(a)所示时刻，可以判断出ab导体中的运动电势由b指向a，而此时的导体电流由a指向b，因此直流电动机导体中的电流和电势方向相反。
图1.1 直流电动机的基本工作原理实际的直流电动机，电枢圆周上均匀地嵌放许多线圈，相应地换向器由许多换向片组成，使电枢线圈所产生总的电磁转矩足够大并且比较均匀，电动机的转速也比较均匀。
根据上述原理，可以看出直流电动机有如下特点：（1）直流电动机将输入电功率转换成机械功率输出；（2）电磁转矩起驱动作用；（3）利用换向器和电刷，直流电动机将输入的直流电流逆变成导体中的交变电流；（4）直流电动机导体中的电流与运动电势方向相反。
3、直流电铭牌数据及主要系列-51的直流电机是一台机座号为 5、电枢铁心为短铁心的第2次改型设计的型号为Z2直流电机。
机座号表示直流电机电枢铁心外直径的大小，共有1-9个机座号，机座号数越大，直径越大。
枢铁心长度分为短铁心和长铁心两种，1表示短铁心，2表示长铁心。
铭牌数据（1）额定功率；（2）额定电压；（3）额定电流；（4）额定转速；（5）励磁方式和额定励磁电流。
直流发电机的额定功率应为(a) 单叠绕组 (b)单波绕组2．单叠绕组的联接方法和特点下面通过一个实例来说明。
设一台直流发电机2P=4，Z = S = K = 16，联接成单叠右行绕组。
第二章 直流电机的电力拖动2-23 一台他励直流电动机，铭牌数据为P N =60kW ，U N =220V ，I N =305A ，n N =1000r/min ，试求：（1） 固有机械特性并画在坐标纸上。
（2） T =0.75T N 时的转速。
（3） 转速n =1100r/min 时的电枢电流。
解：（1）Ω=⨯-⨯=-=038.0)30530560000305220(21)(212N N N N a I P I u R ， =-=ΦNa N N N e n R I U C min 208.01000038.0305220⋅=⨯-r V min 1058208.02200r C U n N e N ===φ m N I C T N N e N ⋅=⨯⨯==8.605305208.055.955.9φ∴通过（1058，0）及（1000，605.8）可以作出固有机械特性（2）时N NT N e Na N e N T T C C T R C U n 75.0=∴-=φφφ min 1016208.0208.055.98.60575.0038.0208.0220r n =⨯⨯⨯⨯-=（3）n=1100r/minN Ne a N e N I C RC U n φφ-=A R C n C U I a N e N e N N 9.229038.0208.0)11001058()(-=-=-=∴φφ 2-24 电动机的数据同上题，试计算并画出下列机械特性：（1） 电枢回路总电阻为0.5R N 时的人为机械特性。
（2） 电枢回路总电阻为2R N 的人为机械特性。
（3） 电源电压为0.5U N ，电枢回路不串电阻时的人为机械特性。
（4） 电源电压为U N ，电枢不串电阻，ф=0.5фN 时的人为机械特性。
注：R N =U N /I N 称为额定电阻，它相当于电动机额定运行时从电枢两端看进去的等效电阻。
解：（1）Ω===721.0305220N N N I U R 当外串后总电阻为0.5R n 时：T T C C R C U n NT N e nN e N 874.010585.0-=⋅-=φφφ （2）当电枢总电阻为Ω=442.12n R 时：T T C C R C U n NT N e nN e N 49.310582-=⋅-=φφφ （3）N U U 5.0=T T C C R C U n N T e aN e N 092.0529)(5.02-=-=φφ （4）N φφ5.0=T T C C R C U n N T e aN e N 368.02116)(25.05.02-=-=φφ2-25 Z2—71型他励直流电动机,P N =7.5kW ， U N =110V ， I N =85.2A ， n N =750r/min ，R a =0.129Ω。

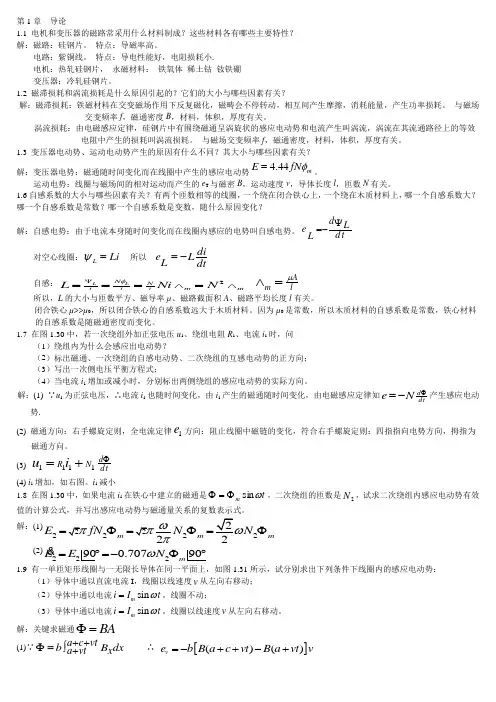

第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？解：磁路：硅钢片。
特点：导磁率高。
电路：紫铜线。
特点：导电性能好，电阻损耗小.电机：热轧硅钢片， 永磁材料： 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。
1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。
与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。
涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。
与磁场交变频率f ，磁通密度，材料，体积，厚度有关。
1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势4.44m E fN φ=。
运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。
1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。
d L e d tLψ=-对空心线圈：LLi ψ= 所以di eL L dt=- 自感：2LLN N m miiiL N i N φψ===∧=∧Am lμ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。
闭合铁心µ>>µ0，所以闭合铁心的自感系数远大于木质材料。
因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。
1.7 在图1.30中，若一次绕组外加正弦电压u 1、绕组电阻R 1、电流i 1时，问 （1）绕组内为什么会感应出电动势？（2）标出磁通、一次绕组的自感电动势、二次绕组的互感电动势的正方向； （3）写出一次侧电压平衡方程式；（4）当电流i 1增加或减小时，分别标出两侧绕组的感应电动势的实际方向。

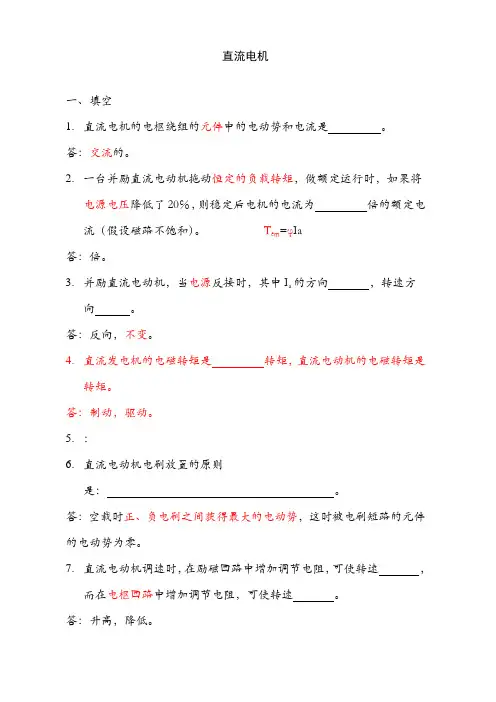

直流电机一、填空1.直流电机的电枢绕组的元件中的电动势和电流是。
答：交流的。
2.一台并励直流电动机拖动恒定的负载转矩，做额定运行时，如果将电源电压降低了20℅，则稳定后电机的电流为倍的额定电流（假设磁路不饱和）。
T em=φIa答：倍。
3.并励直流电动机，当电源反接时，其中I a的方向，转速方向。
答：反向，不变。
4.直流发电机的电磁转矩是转矩，直流电动机的电磁转矩是转矩。
答：制动，驱动。
5.：6.直流电动机电刷放置的原则是：。
答：空载时正、负电刷之间获得最大的电动势，这时被电刷短路的元件的电动势为零。
7.直流电动机调速时，在励磁回路中增加调节电阻，可使转速，而在电枢回路中增加调节电阻，可使转速。
答：升高，降低。
8.电磁功率与输入功率之差对于直流电动机包括损耗。
答：绕组铜损耗。
9.串励直流电动机在负载较小时，I；当负载增加时，aT e，I；负载增加时，n下降的程度比并励电a动机要。
答：小，增加，增加，严重。
10.并励直流电动机改变转向的方法有，。
答：将电枢绕组的两个接线端对调，将励磁绕组的两个接线端对调，但二者不能同时对调。
11./12.串励直流电动机在电源反接时，电枢电流方向，磁通方向，转速n的方向。
答：反向，反向，不变。
13.当保持并励直流电动机的负载转矩不变，在电枢回路中串入电阻后，则电机的转速将。
答：14.直流电机单叠绕组的并联支路数为答：2p。
13．直流发电机，电刷顺电枢旋转方向移动一角度，直轴电枢反应是；若为电动机，则直轴电枢反应是。
答：去磁的，增磁的。
二、选择填空1.]2.一台串励直流电动机，若电刷顺转向偏离几何中性线一个角度，设电机的电枢电流保持不变，此时电动机转速。
A：降低B：保持不变，C：升高。
答：C3.一台直流发电机，由额定运行状态转速下降为原来的30℅，而励磁电流及电枢电流不变，则。
A：E a下降30℅，B：Tem下降30℅，C：E a和Tem都下降30℅，D：端电压下降30℅。
