Arcgis空间分析和网络分析基本方法

  • 格式：docx
  • 大小：18.19 KB
  • 文档页数：7

1 / 7 1.建立网络数据集，设置网络连接方法〔Connectivity Policy〕：

Connectivity Policy的种类：1.End Point 2.Any

Vertex(任意节点) 3.Honor 4.Override

2.配置网络属性：

Hierarchy:等级体系

Restriction:约束，限制

Pedestrian:步行的

Constant:常数,常量

3.配置方向〔Directions〕

4.路径分析：accumulation：积累

5.效劳区分析：facility：机构

6．查找最近设施：New Closest FacilityFacilitiesLoad

Locations

Incidents：发生事故地点〔注意设置图层属性〕

7.创立OD本钱矩阵〔origins->Destinations〕：Junction集合处

8.位置分配分析〔Location-Allocation〕

9.运输路由分析

10.基于DEM〔Digital Elevation Model〕的水文分析

Spatial:空间的

Hydrology:水文的

Flow Direction:水流方向 2 / 7 1. 洼地填充：

1. 利用DEM计算水流方向,Sink(计算洼地),Fill(填充洼地)—>Fill_Dem,再根据Fill_Dem验证是否还有洼地存在〔重复执行上述步骤〕

2.计算径流量〔Flow Accumulation〕

1. 计算水流方向：Flow Direction

2. 计算径流量：Flow Accumulation

3.水系分析：

根据径流量提取水系栅格数据：Spatial analyst

ToolsConditionalconStreamNet

提取水系矢量数据：Stream To Feature

水系分段：Stream Link

水系分级〔Stream Order〕：(水系的分级显示，显示级别数)

Method of stream Ordering:1.Shreve 2.Strahler

4.流域分析：

Snap pour point:点对齐

Watershed:分水岭，分界线

Basin:盆地

1.加载汇流点数据：PourPoints

2.将汇流点捕捉到正确的位置：Snap pour point:〔根据水流方向和径流量〕

3.获取流域的分界线〔获取流域〕：WaterShed 3 / 7 4.盆地分析：根据水流方向

5.径流流程分析：Flow length(分别有顺流和逆流两种形式)

11.基于DEM的地形特征的提取：

1.Aspect:坡向

2.Slope:坡度

3.保存原始Dem的最大值：1322.800048828125

4.根据栅格计算器生成反地形ReverseDEM:

Spatial Analyst ToolsMap Algebra(代数) Raster

Calculator：Max值-Dem

5.邻域分析工具：

1.计算原始DEM的均值

Spatial AnalystNeighborHoodFocal Statistics

2.使用栅格计算器求出正负地形Terrain：

栅格计算器：Dem-focalMean

6.没有误差的坡向变化率：

SOA=((slope1+slope2)-abs(slope1-slope2))/2

7.求出山脊线：

栅格计算器：Terrain>0 and SOA>70

山谷：Terrain<0 and SOA>70

------------------

利用水文分析的方法提取山脊线和山谷线：

1.山谷线和山脊线的提取： 4 / 7 对正负地形：Terrian进行两次重分类，分别得出正负地形：

Spatial AnalystReclassReclassify〔分为两类：正负分别为一列，两次分类负的值和正值赋值相反〕

2.山脊线的提取：

1.对DEM进行洼地填充，计算填充后的水流方向，径流量

2.对径流量提取零值：〔栅格计算器〕使用Focal

Statistics进行对山脊线进行平滑处理

3.分别生成原始DEM的等值线图和晕眩图：Contour和HillShade

Contour:等值线图；

HillShade:晕眩图：

Spatial Analysit中的Raster Suface和3D Analysit中都有这个工具

4.对平滑处理后的山脊线进行重分类：分为两类，由等值线图和晕渲图辅助判断分类阈值〔扯淡〕

5.使用栅格计算器求出正确的山脊线：

RecFloclStatic_FlowAcc0 * PosTerrian

3.山谷线的提取：

1.求出反地形：Max-dem

2.计算水流方向，汇流累积，提取汇流累积为0，邻域分析平滑，重分类

3.将分级后的数据与﹣地形进行相乘计算，得到山谷线 5 / 7 4.鞍部的提取

1.使用栅格计算器，将山脊线和山谷线进行相乘

如果结果没有值为 1 的单元存在，那么该 DEM 没有鞍部，否那么数据进行重分类，所有 0 值赋为 NO DATA， 1 值保存

2.将鞍部栅格数据转换为矢量点数据Raster to point并配合等高线数据和晕渲图对矢量形式的鞍部点数据进行编辑，剔除那些处于研究区域边缘以与内部的伪鞍部点。

5.利用几何形态分析和水文分析相结合提取山脊线和山谷线

1.求出正地形的汇流累积量Flow Accumulation

2.栅格计算器：正负地形(Terrian>0)&(flow1==0)即可得出山脊线

3.求出负地形的汇流累积量Flow2

4.栅格计算器：Terrain<0 flow2==0

栅格数据的空间分析：

实验1：新学校的选址：

数据：1〕Landuse 2)dem 3)Entertain 4)School(现有学校)

要求：1〕新学校应位于地势比拟平坦的位置 2〕应结合现有土地利用类型综合考虑，选择本钱不高的区域 3〕新学校应和现有娱乐设施相配套，离这些地方越近越好 4〕新学校应避开现有学校，合理分布

各数据层所占权重：1〕距离娱乐设施：0.5 2〕距离学校0.25 3〕土地利用和地形分别占0.125

实验步骤：1〕由DEM计算坡度 2〕由Entertain和School分别提6 / 7 取直线距离数据：Spatial Analyst

ToolsDistanceEuclidean Distance(欧式距离) 3〕重分类数据集：Slope:等分〔Equal Interval〕为10级，坡度越大，赋值应该越小；

Entertain距离越近，赋的新值越大 4)计算适宜区：利用栅格计算器，重分类之后的数据*权重相加即可，得到新的图层，图层中值越大，就越适合

实验2：寻找最正确路径：

数据：1〕dem 2)startPoint 3)EndPoint 4)River

要求：1〕新建路径本钱较少

2〕新建路径为较短路径

3〕新建路径应避开主干河流，以减少本钱

4〕新建路径的本钱计算是，考虑到河流是关键要素，现将坡度和起伏度按照6:4的权重合并，然后与河流本钱做等权的加合并

实验：起伏度的计算：NeighborhoodFocal

Statistics(Statistics Type=Range),栅格计算器计算最终本钱数据集Cost

计算本钱距离(DistanceCost Distance)，并得到回溯〔blanklink〕图,计算本钱路径,利用本钱距离栅格和回溯图即可得到最短路径

Focal Statistics:焦点统计：

Statistics Type: Mean:均值统计Range:区间统计Maximum 7 / 7 实验3：提取山顶点：

数据：Dem

实验步骤：为了更好的显示或者说验证提取到的山顶，可以提取等高线(Contour)以与山体阴影〔HillShade，光照晕眩图,可作为等高线的三维背景〕

提取步骤：1,Focal Statistics,Statistics Type取Maximum获取最大值 2,提取山顶点区域：使用Raster Caculator,计算公式：MaxPoint-Dem==0 3,重分类,将为0的New Value设置为Nodata,然后将新得到的栅格图层转为矢量点即可

矢量数据的空间分析：Proximity:邻近

合集下载

Arcgis空间分析和网络分析基本方法

Arcgis空间分析和网络分析基本方法

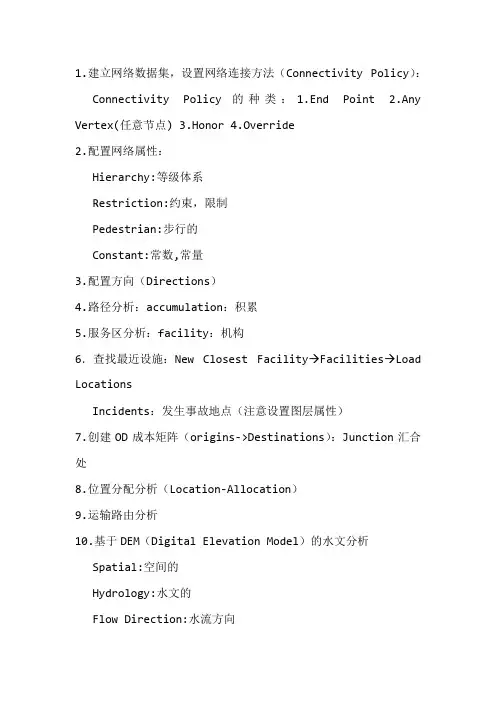

1.建立网络数据集，设置网络连接方法（Connectivity Policy）：

Connectivity Policy的种类：1.End Point 2.Any Vertex(任意节点) 3.Honor 4.Override

2.配置网络属性：

Hierarchy:等级体系

Restriction:约束，限制

Pedestrian:步行的

Constant:常数,常量

3.配置方向（Directions）

4.路径分析：accumulation：积累

5.服务区分析：facility：机构

6．查找最近设施：New Closest FacilityFacilitiesLoad

Locations

Incidents：发生事故地点（注意设置图层属性）

7.创建OD成本矩阵（origins->Destinations）：Junction汇合处

8.位置分配分析（Location-Allocation）

9.运输路由分析

10.基于DEM（Digital Elevation Model）的水文分析

Spatial:空间的

Hydrology:水文的

Flow Direction:水流方向 1. 洼地填充：

1. 利用DEM计算水流方向,Sink(计算洼地),Fill(填充洼地)—>Fill_Dem,再根据Fill_Dem验证是否还有洼地存在（重复执行上述步骤）

2.计算径流量（Flow Accumulation）

1. 计算水流方向：Flow Direction

2. 计算径流量：Flow Accumulation

3.水系分析：

根据径流量提取水系栅格数据：Spatial analyst

ToolsConditionalconStreamNet

提取水系矢量数据：Stream To Feature

水系分段：Stream Link

水系分级（Stream Order）：(水系的分级显示，显示级别数)

基于空间分析方法和GIS的区域道路网络特征分析

基于空间分析方法和GIS的区域道路网络特征分析

２６卷第４期４５９～４６６页　２００８年７月　山地学报　ＪＯＵＲＮＡＬ　ＯＦ　ＭＯＵＮＴＡＩＮ　ＳＣＩＥＮＣＥ　Ｖｏ１．２６，Ｎｏ　４　ｐｐ４５９￣４６６　Ｊｕｌｙ，２００８　

文章编号：１００８—２７８６一（２００８）４—４５９—０８　

基于空间分析方法和ＧＩＳ的区域道路网络特征分析　

刘世梁，温敏霞，崔保山，富伟，杨敏　

（北京师范大学环境学院水环境模拟国家重点实验室，北京１００８７５）　

摘要：以纵向岭谷区云南核心区为研究区，利用空问分析方法，研究了区域道路网络的空间分布差异；进一步统　

计道路影响下各县市的土地利用面积，分析了道路网络影响下区域土地利用的分维数和稳定性指数的变化；利用　

回归分析，研究区域道路网络与土地利用的空间联系。结果表明：纵向岭谷区道路网络与其影响下的土地利用均　

表现出相似值之间的空间集聚效应。回归分析发现道路网络在空问上的扩展，不仅与区域土地利用相关，而且还　

与其空间滞后因子有关。　

关键词：纵向岭谷区；道路网络；空间统计分析；空问回归模型　

中图分类号：Ｐ２０８，Ｕ１１３　文献标识码：Ａ　

区域差异一直是国内外学术界广泛关注的热点　

问题之一。在研究不同尺度的区域差异问题时，空　

间的影响，尤其是空问自相关和空问异质性必须加　

以考虑。近年来，不少学者致力于空间分析与ＧＩＳ　

结合在区域差异问题中应用的研究，但这些研究多　

集中在区域经济发展　、人口分布　、土壤养　

分　等方面，很少涉及到道路网络。　

道路网络已经成为当今社会和经济发展的中　

枢，其分布范围之广和发展速度之快，是其他人类建　

设工程不能比拟的。有关资料研究表明，这种影响　

至少涉及到全球陆地的１５％～２０％Ｉ６　Ｊ。道路网　

络是一种社会经济现象，其发展衡量指标如：道路密　

度等都存在一定的数量时间变化规律，同时，由于地　

域的限制，区域内存在不同的空间单元，各个空间单　

元的道路网络同样具有一定的差异性。因此，道路　

网络的扩展变化，既存在时问上的动态性，也具有空　

基于ArcGIS空间分析技术的基本农田划定方法研究

基于ArcGIS空间分析技术的基本农田划定方法研究

科技创新导报2016 NO.03Science and Technology Innovation Herald工程技术

科技创新导报 Science and Technology Innovation Herald36基本农田是指“根据一定时期人口和社会经济发展对农产品的需求以及对建设用地预测，依据土地利用总体规划确定的不得占用的和基本农田保护区规划期内不得占用的耕地”。前人着眼于耕地的质量状况、区位条件、生态适宜度、环境影响等，对基本农田的研究形成了一套相对完善的指标体系。新一轮的土地利用总体规划首次要求将农用地分等定级的成果运用到基本农田的空间布局中去，并要求调整后的基本农田空间布局在质量上不低于调整前的水平。基本农田规划应将优质高产、集中连片、区位交通便利的耕地优先划入基本农田保护区，这对基本农田划定提出了更高的质量要求，为优化基本农田的空间布局提供了新的路径。本研究以南宁市某县为例，结合该县农用地分等定级成果资料，引入“耕地连片性”、交通可达性和居民点辐射度等概念，运用ArcGIS的空间分析功能，对优化该县基本农田的空间格局进行了积极的探讨。1 研究方法多因素加权法：将参与耕地质量评价的因素赋予不同的权重和分值，通过多因素加权法得到耕地的等级，高等级耕地优先划入基本农田。基于ArcGIS的空间分析法：利用ArcGIS强大的空间分析功能，使用邻近分析、距离分析、缓冲区分析和栅格统计分析等方法得到基本农田的最优布局。特尔菲法：充分征求相关专家的意见，判断各因素的重要程度，得到各指标的权重。2 技术路线2.1 耕地初始等级划定基本农田规划首先要考虑将质量好、连片性高的耕地优先划入保护区，满足其“优质高产、集中连片”的要求；另一方面也要兼顾耕地距离居民点和交通干线的远近，便于耕作。2.1.1 耕地质量评价（１）农用地分等定级。农用地分等采用因素分等法，以光温生产潜力和气候生产潜力为基础，采用模块化的体系结构，具体分解为农用地自然质量系数、土地利用系数、土地经济系数３个模块。应用该体系进行农用地分等，可以得到３个分等指数：农用地自然质量等、农用地利用等、农用地经济等。（２）评价指标的选取和权重确定。该研究选取８个指标评价耕地的质量，指标的分值和权DOI：10.16660/ki.1674-098X.2016.03.036基于ArcGIS空间分析技术的基本农田划定方法研究秦梦蔚 丁逸（南宁市国土测绘地理信息中心 广西南宁 530022）摘 要：学者们在基本农田划定方法创新、农用地分等成果运用等方面做了积极的探索。但是目前基本农田的划定仍然存在为凑足指标而重数量不重质量、空间布局零散等问题，没有达到基本农田优化布局、集中连片的要求。该研究以南宁市某县为例，结合该县农用地分等定级成果资料，引入“耕地连片性”、交通可达性和居民点辐射度等概念，运用ArcGIS的空间分析功能，对优化该县基本农田的空间格局进行了积极的探讨。关键词：基本农田 划定 ArcGIS 空间分析中图分类号：F321 文献标识码：A 文章编号：1674-098X(2016)01(c)-0036-03

基于ComGIS和空间数据库相结合的电力网络拓扑分析新方法

基于ComGIS和空间数据库相结合的电力网络拓扑分析新方法

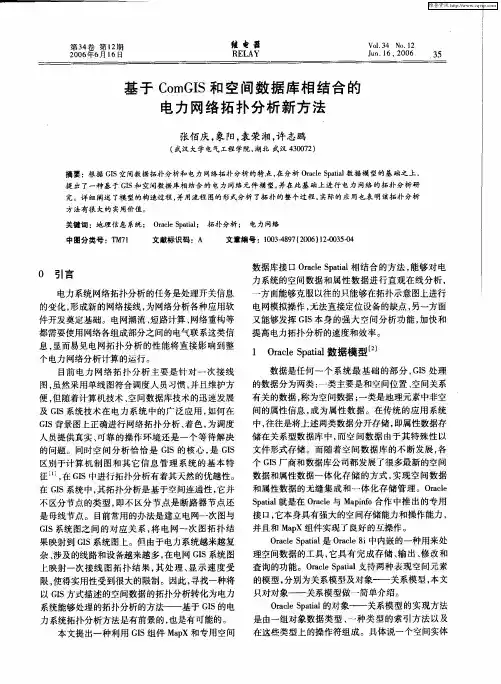

第３４卷第１２期　２００６年６月１６日　继电器　ＲＥＬＡＹ　Ｖ０１．３４　Ｎｏ．１２　Ｊｕｎ．Ｉ６，２００６　３５　
