钢筋直径表和弯曲量度差

  • 格式：doc
  • 大小：175.00 KB
  • 文档页数：6

钢筋外径、内径、每米重数据表(原北京公规院的制图规定)
Ⅰ级(R235)钢筋(光圆钢筋)的钢筋长度折减表(单位mm)
其中：Ⅰ级钢筋R=1.75d，Ⅱ级钢筋R=3d。

a=3d，b=R+0.5d，d为钢筋直径。

2、中间弯折半径：Ang≤45°,所有钢筋R=10d。

Ang＞45°,Ⅰ级(R235)钢筋R=1.75d,Ⅱ级(HRB335)钢筋R=3d。

3、2004规范弯钩增长公式为：Ang/180*Pi*(DD/2+0.5*d)+PP-(DD/2+d)
其中：DD指弯曲直径，PP指平直段长度，d为钢筋直径。

DD：R235为2.5d，HRB335为4d，HRB400、KL400为5d。

PP：小于等于90度弯钩10d，135度弯钩5d，180度弯钩3d。

90~180差值计算。

4、2004规范弯曲直径、平直段长度参照《辅助工具》下拉菜单钢筋信息对应的
《受拉钢筋端部弯钩》规定计算。

中间弯折且弯折角度＞45°时切线长与弧长差按注2规定计算。

Ⅱ级(HRB335)钢筋(带肋钢筋)的钢筋长度折减表(单位mm)
I级(R235)箍筋端钩增长值(单位mm)
注：1、表中箍筋端钩增长值的平直段按5倍箍筋直径d计算。

2、2004规范箍筋端增长值计算公式：
增长值=(DD+d)*Pi*Ang/360+5*d-DD/2
其中：弯钩的弯曲内直径DD=2.5*d(R235钢筋)或4*d(HRB335钢筋)，且应大于被箍钢筋的直径(表中假设被箍钢筋直径小于DD)。

钢筋弯曲量度差值
II级(HRB335)箍筋端钩增长值(单位mm)
(1)弹性极限OA
(2)屈服极限B’C
(3)强化阶段CD
(4)颈缩阶段DE
Mu就是指砌块（强度等级）红砖标准名称是普通粘土烧结砖，常用是Mu5,Mu7.5,Mu10三个等级红砖的尺寸240×115×53 （mm）
M是砂浆标号：砂浆的标号有M3，M5，M7.5，M10，M12.5，M15，M20，M25，M30，M40几种
模板拆除规定
混凝土拆除的顺序一般是先拆非承重模板，后拆承重模板；先拆侧模板，后拆底模板。

框架结构模板的超出顺序是柱、楼板、梁侧模、梁底模。

板：跨度小于等于2m，砼强度大于等于设计强度50%时拆除。

跨度大于2m 小于等于8m，砼强度大于等于设计强度75%时拆除。

跨度大于8m，砼强度大于等于设计强度100%时拆除。

梁拱壳：跨度小于等于8m，砼强度大于等于设计强度75%时拆除。

梁拱壳：跨度大于8m，砼强度大于等于设计强度100%时拆除。

悬臂构件：不论跨度多少，砼强度大于等于设计强度100%时拆除
“三宝”指安全帽、安全带、安全网；“四口”指楼梯口、电梯井口、预留洞口、通道口。

“五临边”指：尚未安装栏杆的阳台周边，无外架防护的层面周边，框架工程楼层周边，上下跑道及斜道的两侧边，卸料平台的侧边。

新拌混凝土的和易性是流动性、粘聚性和保水性的综合体现，新拌混凝土的流动性、粘聚性和保水性之间既互相联系，又常存在矛盾。

因此，在一定施工工艺的条件下，新拌混凝土的和易性是以上四方面性质的矛盾统一。

常见的基础常识12墙一个平方需要64块标准砖 18墙一个平方需要96块标准砖24墙一个平方需要128块标准砖37墙一个平方需为192块标准砖49墙一个平方需为256块标准砖
计算公式：单位立方米240墙砖用量1/(0.24*0.12*0.6) ，单位立方米370墙砖用量
1/(0.37*0.12*0.6) ，
空心24墙一个平方需要80多块标准砖。

钢筋混凝土重量2200KG/m3 ，素混凝土重量2100KG/m3，工程石子重量1800KG/m3 。

干砂子重量1500KG/m3，湿砂重量1700KG/m3 ，石子重量2200KG/m3 一立方米红砖525块左右（分墙厚）。

合集下载

钢筋规范允许质量,直径偏差计算

钢筋规范允许质量,直径偏差计算

钢筋规范允许质量,直径偏差计算-CAL-FENGHAI.-(YICAI)-Company One1钢筋实际重量与理论重量的允许偏差(GB1499－1998）公称直径，mm钢筋实际重量与理论重量的偏差，％6～12 ±714～20 ±5钢筋公称截面积与理论重量(GB1499－1998）公称直径，mm 公称横截面截面积，mm2理论重量，kg/m6810121416182022252832364050 101812571964注：表中理论重量按密度为cm3计算钢筋实际重量与理论重量的允许偏差(GB1499－1998）公称直径，mm钢筋实际重量与理论重量的偏差，％6～12 ±714～20 ±522～50 ±4.热轧带肋钢筋尺寸、外形、重量和允许偏差，1)公称直径范围及推荐直径钢筋的公称直径范围为6～25mm，标准推荐的钢筋公称直径为6、8、10、12、14、16、18、20、22、25、32、40、50mm;内径为、、、、、、、、、、、、2)带肋钢盘的表面形状（见附图）及尺寸允许偏差、带肋钢筋横肋应符合下列基本规定：横肋与钢盘轴线的夹角β不应小于45度，当该夹角不大于70度时，钢筋相对两面上横肋的方向应相反；横肋与间距l不得大于钢筋公称直径的倍；横肋侧面与钢筋表面的夹角α不得小于45度；钢筋相对两面上横肋末端之间的间隙（包括纵肋宽度）总和不应大于钢筋公称周长的20%；当钢筋公称直径不大于12mm时，相对肋面积不应小于；•公称直径为14mm 和16mm，相对肋面积不应小于；公称直径大于16mm时，相对肋面积不应小于。

3)长度及允许偏差a、长度：钢筋通常按定尺长度交货，具体交货长度应在合同中注明；•钢筋以盘卷交货时，每盘应是一条钢筋，允许每批有5%•的盘数（不足两盘时可有两盘）由两条钢筋组成。

其盘重及盘径由供需双方协商规定。

b、长度允许偏差：钢筋按定尺交货时的长度允许偏差不得大于＋50mm。

钢筋的直径允许误差为多少

钢筋的直径允许误差为多少

热轧光圆钢筋与带肋钢筋的直径、横截面面积和重量公称直径（㎜）公称横截面面积（㎜2）公称重量（kg/m）光圆钢筋允许最小直径（㎜）6.0 28.3 0.222 5.86.5 33.2 0.260 6.38.0 50.27 0.395 7.810 78.54 0.617 9.712 113.1 0.888 11.614 153.9 1.210 13.6516 201.1 1.580 15.618 254.5 2.000 17.5520 314.2 2.470 19.522 380.1 2.980 21.625 490.9 3.850 24.528 615.8 4.830 27.532 804.2 6.310 31.436 1018 7.990 35.340 1257 9.870 39.2注：1、本表摘自《普通低碳钢热轧圆盘条》（GB107-92）与《钢筋混凝土用热轧光圆钢筋》（G B13013-91）的规定；2、圆盘条直径6～14㎜，光圆钢筋直径8～20㎜，带肋钢筋直径8～40㎜；3、重量允许偏差：直径6～12㎜为±7%，14～20㎜为±5%，22～40㎜为±4%；月牙肋钢筋（Ⅱ、Ⅲ级）的尺寸和允许偏差（㎜）公称直径内径d 横肋高h 纵肋高hl 横肋宽b 纵肋宽a 间距l 横肋末端最大间隙（公称周长的10%弦长）公称尺寸允许偏差公称尺寸允许偏差公称尺寸允许偏差公称尺寸允许偏差8 7.7 ±0.4 08 +0.4－0.2 0.8 ±0.5 0.5 1.5 5.5 ±0.5 2.510 9.6 1.0 +0.4－0.3 1.0 0.6 1.5 7.0 3.112 11.5 1.2 ±0.4 1.2 ±0.8 0.7 1.5 8.0 3.7★14 13.45 1.35 1.35 0.8 1.65 9.0 4.3516 15.4 1.5 1.5 0.9 1.8 10.0 5.0★18 17.35 ±0.45 1.6 ±0.45 1.6 1.05 1.9 5.620 19.3 ±0.5 1.7 ±0.5 1.7 1.2 2.0 6.2★22 21.26 1.86 ±0.54 1.86 ±0.84 1.32 2.2 11.2 ±0.62 6.825 24.2 2.1 ±0.6 2.1 ±0.9 1.5 2.5 12.5 ±0.8 7.732 31.0 ±0.6 2.4 +0.8－0.7 2.4 ±1.1 1.9 3.0 14.0 ±1.0 9.940 38.7 ±0.7 2.9 ±1.1 2.9 2.1 3.5 15.0 12.4注：1、本表摘自《钢筋混凝土用热轧带肋钢筋》（GB1499-91）的规定；1、本表所列为推荐的钢筋公称直径8、10、12、16、20、25、32、40㎜，其他规格钢筋可内插推算。

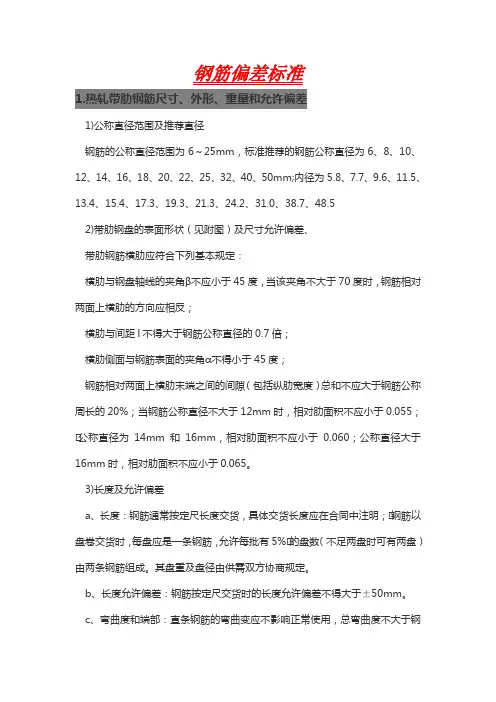

钢筋偏差标准

钢筋偏差标准

钢筋偏差标准1.热轧带肋钢筋尺寸、外形、重量和允许偏差1)公称直径范围及推荐直径钢筋的公称直径范围为6～25mm，标准推荐的钢筋公称直径为6、8、10、12、14、16、18、20、22、25、32、40、50mm;内径为5.8、7.7、9.6、11.5、13.4、15.4、17.3、19.3、21.3、24.2、31.0、38.7、48.52)带肋钢盘的表面形状（见附图）及尺寸允许偏差、带肋钢筋横肋应符合下列基本规定：横肋与钢盘轴线的夹角β不应小于45度，当该夹角不大于70度时，钢筋相对两面上横肋的方向应相反；横肋与间距l不得大于钢筋公称直径的0.7倍；横肋侧面与钢筋表面的夹角α不得小于45度；钢筋相对两面上横肋末端之间的间隙（包括纵肋宽度）总和不应大于钢筋公称周长的20%；当钢筋公称直径不大于12mm时，相对肋面积不应小于0.055；•公称直径为14mm和16mm，相对肋面积不应小于0.060；公称直径大于16mm时，相对肋面积不应小于0.065。

3)长度及允许偏差a、长度：钢筋通常按定尺长度交货，具体交货长度应在合同中注明；•钢筋以盘卷交货时，每盘应是一条钢筋，允许每批有5%•的盘数（不足两盘时可有两盘）由两条钢筋组成。

其盘重及盘径由供需双方协商规定。

b、长度允许偏差：钢筋按定尺交货时的长度允许偏差不得大于±50mm。

c、弯曲度和端部：直条钢筋的弯曲变应不影响正常使用，总弯曲度不大于钢筋总长度的40%；钢筋端部应剪切正直，局部变形应不影响使用。

4)重量允许偏差：直径6~12mm为±7%，14~20mm为±5%，22~50mm 为±4%。

d-钢筋内径；α-横肋斜角；h-横肋高度；β-横肋与轴线夹角；h1-纵肋高度；θ-纵肋斜角；a-纵肋顶宽；l-横肋间距；b-横肋顶宽2.热轧光圆钢筋尺寸、外形1）钢筋的公称直径范围为8mm~20mm，推荐的钢筋公称直径为8、10、1 2、14、16、18、20mm.2）钢筋的公称直径、横截面积列于下表：公称直径（mm）公称截面面积（mm2）公称质量（kg/m）850.270.3951078.540.61712113.10.88814153.9 1.213）.钢筋的直径允许偏差：Ａ级精度±0.40mmＢ级精度±0.30mmＣ级精度±0.15mm4）通常长度：钢筋按直条交货时，其通常长度为3.5m∽12mm，其中长度为3.5m至小于6m之间的钢筋不得超过每批质量的3%。

钢筋弯钩增加值详解

钢筋弯钩增加值详解

180度的公式是 3.14(d+D)/2-(D/2+d)+平直长度(3d)=6.25d135度的公式是 3.14*3(D+d)/8-(D/2+d)+平直长度(10d)=11.87d90度的公式是 3.14*(D+d)/4-(D/2+d)+平直长度(设计值)式中的D=2.5d.180度的公式是 3.14(d+D)/2-(D/2+d)+平直长度(3d)=6.25d135度的公式是 3.14*3(D+d)/8-(D/2+d)+平直长度(10d)=11.87d90度的公式是 3.14*(D+d)/4-(D/2+d)+平直长度(设计值)式中的D=2.5d.准确计算弯起钢筋下料长度的实用公式钢筋下料长度计算是钢筋配料加工的依据。

其精确度的高低不仅影响成型后能否符合设计尺寸，而且有时直接影响钢筋绑扎、构件定位尺寸甚至构件受力性能。

1钢筋下料长度计算的一般公式对钢筋下料长度的计算，目前多数教材和手册采用下式下料长度=外包尺寸-量度差+端部弯钩增值量度差计算可用理论公式或近似值公式。

理论公式为式中D为弯曲直径；d为钢筋直径；α为钢筋弯折角度。

近似值可按表1取值。

表1钢筋弯曲量度差钢筋弯曲角度/(°) 30 45 60 90 135量度差值/mm 0.35d 0.5d 0.85d 2d 2.5d端部弯钩增值理论公式为近值可按表2取值。

表2半圆弯钩增加长度参考表钢筋直径d/mm ≤6 8～10 12～18 20～28 32～36一个弯钩长度/mm 4d 6d 5.5d 5d 4.5d量度差、端部弯钩增值无论按理论公式还是按近似值公式计算，其结果误差甚小，精确度高。

而外包尺寸的计算，由于计算方法的不同，其结果相差较大，是个不容忽视的问题。

2弯起钢筋外包尺寸计算的精确公式及与通常方法的比较以图1弯起钢筋为例，按通常计算外包尺寸的方法为(1)图1弯起钢筋为了分析其误差，下面按外包尺寸的含义，寻求计算外包尺寸的准确公式。
