目前关于钢筋原材的标准规范,已经有了新标准分别为《GB 1499.1-2008 钢筋混凝土用钢第1部分:热轧光圆钢筋》和《GB1499.2-2007)钢筋混凝土用钢第二部分热轧带肋钢筋》,希望楼主可以去看看。
规范里介绍得很详细。

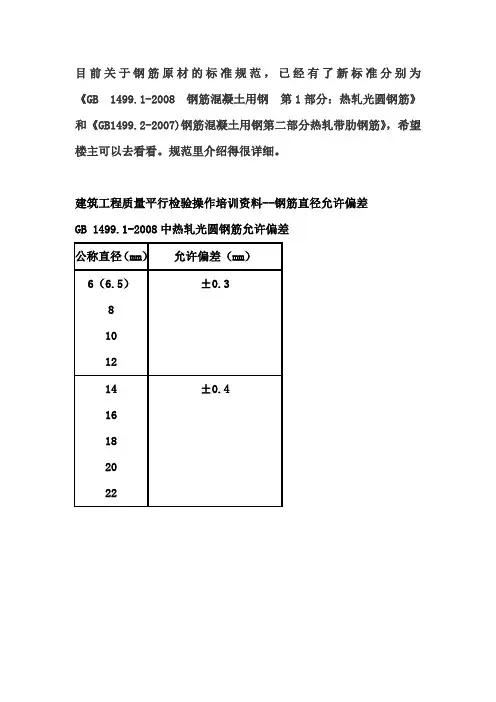

建筑工程质量平行检验操作培训资料--钢筋直径允许偏差GB 1499.1-2008中热轧光圆钢筋允许偏差GB 1499.2-2008中热轧带肋钢筋允许偏差螺纹钢公称直径、公称尺寸、允许误差标准如何理解?公称直径:与钢筋的横截面积相等对应的圆钢直径,简单的说就是钢筋的横截面积换算出圆形面积对应的直径)。
公称尺寸就是指产品的具体标准尺寸(就是具体的能够测量的尺寸,带肋钢筋的内径、肋高、肋距等)。
允许误差正规叫做:允许偏差,是指在公称尺寸的基础上的尺寸波动范围(标准中有规定)。
举例:公称直径的为φ10mm的钢筋。
内径公称尺寸就是9.6mm,允许偏差为正负0.4mm;横肋高公称尺寸1.0mm,允许偏差正负0.4mm;间距公称尺寸7.0mm,允许偏差为正负0.5mm。
GB 1449.2-2007(16)(钢筋混凝土用带肋钢筋)中有明确的规定。
是允许有偏差的1)公称直径范围及推荐直径钢筋的公称直径范围为6~25mm,标准推荐的钢筋公称直径为6、8、10、12、16、20、25、32、40、50mm。
2)带肋钢盘的表面形状及尺寸允许偏差带肋钢筋横肋应符合下列基本规定:横肋与钢盘轴线的夹角β不应小于45度,当该夹角不大于70度时,钢筋相对两面上横肋的方向应相反;横肋与间距l不得大于钢筋公称直径的0.7倍;横肋侧面与钢筋表面的夹角α不得小于45度;钢筋相对两面上横肋末端之间的间隙(包括纵肋宽度)总和不应大于钢筋公称周长的20%;当钢筋公称直径不大于12mm时,相对肋面积不应小于0.055;•公称直径为14mm和16mm,相对肋面积不应小于0.060;公称直径大于16mm 时,相对肋面积不应小于0.065。
GB1499.1-2008中热轧光圆钢筋直径允许偏差和不圆度GB1499.2-2008中热轧带肋钢筋允许偏差公称直径:与钢筋的横截面积相等对应的圆钢筋直径(即钢筋的横截面积换算出圆形面积对应的直径)。
公称尺寸:指产品的具体标准尺寸(就是具体的能够测量的尺寸,带肋钢筋的径、肋高、肋距等)。
举例:公称直径为φ10mm的钢筋,径公称尺寸就是9.6mm。
允许偏差为±0.4mm;横肋高公称尺寸1.0mm,允许偏差为±0.4mm;间距公称尺寸7.0mm,允许偏差为±0.5mm。
热扎钢筋的直径、横截面面积和重量注:公式0.00617×钢筋直径的平方=理论重量质监站要求(按截面面积的4%),其允许偏差如下:瘦身钢筋直径推定值关于规中盘卷和直条钢筋调直后检查方法的说明,近期监督人员对瘦身钢筋的检查中,提出如何对瘦身钢筋进行检查,怎样判断是否为瘦身钢筋。
现就规规定解答如下:一、在《混凝土结构工程施工质量验收规》(2011 年版)中,5.2.1 要求“钢筋进场时,应按国家现行相关标准的规定抽取试件做力学性能和重量偏差检验,检验结果必须符合有关标准的规定”。
原材料重量偏差允许值如以下两表所示。
表一热轧光圆钢筋实际重量与理论重量的偏差要求注:上表摘自 GB1499.1-2008 第 6.6.2 条表二热轧带肋钢筋实际重量与理论重量的偏差要求注:上表摘自 GB1499.2-2007 第 6.6.2二、在《混凝土结构工程施工质量验收规》(2011 年版)中, 5.3.2A 要求“钢筋调直后应进行力学性能和重量偏差的检验,其强度应符合有关标准的规定。
采用无延伸功能的机械设备调直的钢筋,可不进行本条规定的检验”。
调直后的断后伸长率、重量负偏差应符合三、由于重量偏差需要在检测站进行测量计算,为了便于检查人员现场快速推定钢筋是否符合要求,现将调直后钢筋允许重量偏差最大值换算成钢筋直径偏差(见下表),该表仅限于现场检查快速初判,仅供参考,不作为最终判定标准。
钢筋规格和拉力规格简介目前关于钢筋原材的标准规范,已经有新标准分别为《GB 1499.1-2008 钢筋混凝土用钢第1部分:热轧光圆钢筋》和GB1499.2-2007《钢筋混凝土用钢第二部分热轧带肋钢筋》,GB 1499.1-2008中热轧光圆钢筋允许偏差如下表1所示,热轧带肋钢筋允许偏差如表2所示。
表1 热轧光圆钢筋允许偏差表2 热轧带肋钢筋允许偏差径17.3 1.6±0.519.3±0.5 1.721.3 1.9±0.624.2 2.127.2±0.6 2.231.0 2.4+0.8,-0.735.0 2.6+1.0,-0.838.7±0.7 2.9±1.148.5±0.8 3.2±1.2综合来看,钢筋的尺寸规格和允许偏差如表3所示螺纹钢公称直径、公称尺寸、允许误差标准如何理解?公称直径:与钢筋的横截面积相等对应的圆钢直径,简单的说就是钢筋的横截面积换算出圆形面积对应的直径)。
公称尺寸就是指产品的具体标准尺寸(就是具体的能够测量的尺寸,带肋钢筋的内径、肋高、肋距等)。
允许误差正规叫做:允许偏差,是指在公称尺寸的基础上的尺寸波动范围(标准中有规定)。
举例:公称直径的为φ10mm的钢筋。
内径公称尺寸就是9.6mm,允许偏差为正负0.4mm;横肋高公称尺寸1.0mm,允许偏差正负0.4mm;间距公称尺寸7.0mm,允许偏差为正负0.5mm。
GB 1449.2-2007(16)(钢筋混凝土用带肋钢筋)中有明确的规定。
二级钢筋抗拉力如下表所示。
表4:二级钢筋拉力表HPB235:屈服强度:235Mpa、抗拉强度:310Mpa、断后伸长率:≥17% HRB335:屈服强度:335Mpa、抗拉强度:445Mpa、断后伸长率:≥17%HRB400:屈服强度:400Mpa、抗拉强度:540Mpa、断后伸长率:≥16% HRB500:屈服强度:500Mpa、抗拉强度:630Mpa、断后伸长率:≥15% 注:标准号为GB1499.2-2007《钢筋混凝土用钢第2部分:热轧带肋钢筋》)。
