模电作业第7章运放应用滤波选填题目

综上所述，仪表放大器的特点是：具备足够大的放大倍数、高的输入电阻和高共模抑制比。
7.3简述电荷放大器有什么特点，应用于何种场合。
解：电荷放大器应用于压电式加速度传感器、压力传感器等的后端放大。
上述两种传感器属于电容性传感器，这类传感器的阻抗非常高，呈容性，输出电压很微弱；他们工作时，将产生正比于被测物理量的电荷量，积分运算电路可以将电荷量转换成电压量，电路如下图所示。

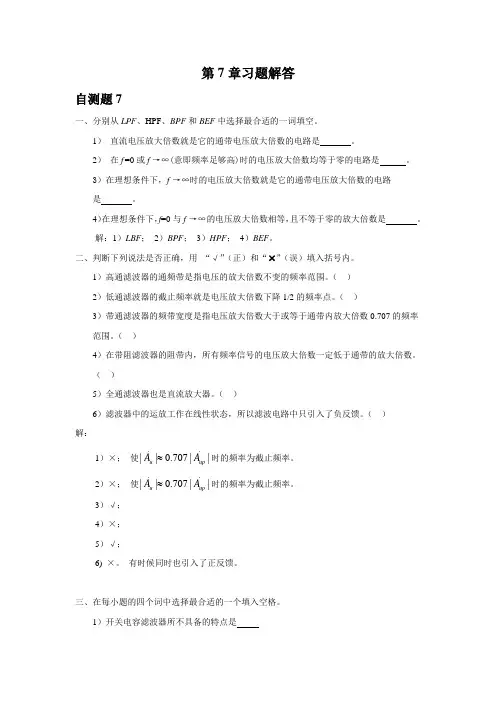

解：1）LBF；2）BPF；3）HPF；4）BEF。
二、判断下列说法是否正确，用 “√”（正）和“ ”（误）填入括号内。
1）高通滤波器的通频带是指电压的放大倍数不变的频率范围。（）
2）低通滤波器的截止频率就是电压放大倍数下降1/2的频率点。（）
3）带通滤波器的频带宽度是指电压放大倍数大于或等于通带内放大倍数0.707的频率范围。（）
其中 ；
该滤波器为二阶低通滤波电路，幅频特性如下图：
7.7试说明图P7－8所示各电路属于哪种类型的滤波电路，是几阶滤波电路。
（1）
（2）
图P7-7
解：
图（1）所示电路二阶带通滤波器或者二阶带阻滤波器。
前一个运放为高通滤波器（截止频率f1），后一个运放为低通滤波器（截止频率f2），如果 ，则f1<f2，该滤波器为二阶带通滤波器；如果 ，则f1>f2，该滤波器为二阶带阻滤波器。
电容性传感器可等效为因存储电荷而产生的电动势Ut与一个输出电容Ct串联，如图中虚线框内所示。根据集成运放的特点，可得到输出电压为： 。
7.4简述隔离放大器有什么特点，应用于何种场合。
解：隔离放大器通常应用于远距离信号传输。
在远距离信号传输的过程中，常因强干扰的引入使放大电路的输出有很强的干扰背景，甚至将有用信号淹没，造成系统无法正常工作。隔离放大器将电路的输入侧和输出侧在电气上完全隔离，它既可切断输入侧和输出侧电路间的直接联系，避免干扰混入输出信号，又可使有用信号畅通无阻。目前集成隔离放大器有变压器耦合式、光电耦合式和电容耦合式三种。

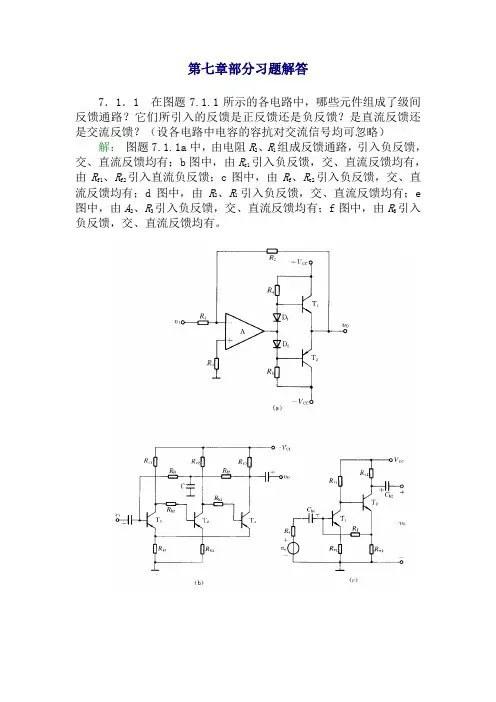

第七章部分习题解答7．1．1在图题7.1.1所示的各电路中，哪些元件组成了级间反馈通路？它们所引入的反馈是正反馈还是负反馈？是直流反馈还是交流反馈？（设各电路中电容的容抗对交流信号均可忽略）解：图题7.1.1a中，由电阻R2、R1组成反馈通路，引入负反馈，交、直流反馈均有；b图中，由R e1引入负反馈，交、直流反馈均有，由R f1、R f2引入直流负反馈；c图中，由R f、R e2引入负反馈，交、直流反馈均有；d图中，由R2、R1引入负反馈，交、直流反馈均有；e 图中，由A2、R3引入负反馈，交、直流反馈均有；f图中，由R6引入负反馈，交、直流反馈均有。

图题7.1.17．2.2 试指出图题7.1.5a、b所示电路能否实现规定的功能，若不能，应如何改正？解：图题7.1.5a电路不能实现规定的功能，因引入了正反馈。

应将运放的同相端和反相端位置互换。

图b电路也不能实现规定的功能。

应将R与R L位置互换。

图题7.1.57．2.4 由集成运放A 及BJT T 1、T 2组成的放大电路如图题7.1.7所示，试分别按下列要求将信号源v s 、电阻R f 正确接入该电路。

（1） 引入电压串联负反馈； （2） 引入电压并联负反馈； （3） 引入电流串联负反馈； （4） 引入电流并联负反馈。

图题7.1.7解： （1）a-c 、b-d 、h-i 、j-f（2）a-d 、b-c 、h-I 、j-f （3）a-d 、b-c 、g-i 、j-e （4）a-c 、b-d 、g-i 、j-e7．4．1 一放大电路的开环电压增益为A VO =104，当它接成负反馈放大电路时，其闭环电压增益为A VF =50，若A VO 变化10%，问A VF 变化多少？解： 因为200501014===+VF VO V VO A A F A所以，当A VO 变化10%时，A VF 变化%05.0%102001=⨯=VF VF A dA7．4．5 电路如图题7.3.10所示。

模电第七章第七章负反馈技术习题类型7.1～7.9 负反馈放大电路基本概念7.10～7.14 分立元件负反馈放大电路的分析、计算7.15，7.16 集成运放负反馈放大电路的分析、计算7.17 深度负反馈放大电路的分析、计算7.18～7.20 反馈放大电路稳定性分析7.1 某负反馈放大电路开环增益为105，若要获得100倍的闭环增益，其反馈深度F和环路增益T分别是多少？解：则反馈深度 F=1+AB=103环路增益T=AB=9997.2 已知A放大器的电压增益A v=－1000。

当环境温度每变化1o C时,A v的相对变化为0.5%。

若要求电压增益相对变化减小至0.05%，应引入什么反馈？求出所需的反馈系数B和闭环增益A f。

解：要提高A v的稳定性，应引入电压取样电压求和负反馈。

由题意，要求7.3 已知某放大器低频段和高频段的电压增益均为单极点模型，中频电压增益A vo=－80，A v的下转折频率f L=12Hz，A v的上转折频率f H=200kHz。

现加入电压取样电压求和负反馈，反馈系数B v=－0.05。

求反馈放大器中频段的闭环电压增益A v f和闭环f Lf、f Hf。

解：7.4有一放大器的开环增益A=105，设开环时放大器产生非线性失真，失真系数γ=10%，若闭环后要求γ下降到1%，求电路的反馈系数B和闭环增益A f。

解：设基本放大器净输入信号为 X i，无反馈时放大器输出为为谐波成分引入负反馈，为了使输出基波不变，增加 X i则谐波分量减小7.5 一个放大电路的开环增益为A=5×105，引入反馈后的闭环增益 A f=100，要求当A变化引起的A f变化不能超过±0.001%，则允许A的最大变化是多少？解：即A的最大变化不应超过±5% 。

7.6 在一个电压跟随器电路中，反馈系数B=1，理想的闭环电压增益A f=1。

若实际反馈电路的闭环电压增益与理想值的偏差在0.02%范围内，确定开环电压增益的大小。

7章-信号的运算和处理题解(第四版模电答案)第七章信号的运算和处理自测题一、现有电路：A. 反相比例运算电路B. 同相比例运算电路C. 积分运算电路D. 微分运算电路E. 加法运算电路F. 乘方运算电路选择一个合适的答案填入空内。

（1）欲将正弦波电压移相＋90O，应选用。

（2）欲将正弦波电压转换成二倍频电压，应选用。

（3）欲将正弦波电压叠加上一个直流量，应选用。

（4）欲实现A u＝－100的放大电路，应选用。

（5）欲将方波电压转换成三角波电压，应选用。

（6）欲将方波电压转换成尖顶波波电压，应选用。

解：（1）C （2）F （3）E （4）A （5）C （6）D二、填空：（1）为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。

（2）已知输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用滤波电路。

（3）为了获得输入电压中的低频信号，应选用滤波电路。

（4）为了使滤波电路的输出电阻足够小，保证负载电阻变化时滤波特性不变，应选用滤波电路。

解：（1）带阻（2）带通（3）低通（4）有源三、已知图T7.3所示各电路中的集成运放均为理想运放，模拟乘法器的乘积系数k 大于零。

试分别求解各电路的运算关系。

图T7.3解：图（a ）所示电路为求和运算电路，图（b ）所示电路为开方运算电路。

它们的运算表达式分别为I3142O 2O43'O 43I 12O2O1O I343421f 2I21I1f O1 )b (d 1)1()( )a (u R kR R R u ku R R u R R u R R u t u RCu u R R R R R R R u R u R u ⋅=⋅-=-=-=-=⋅+⋅+++-=⎰∥习题本章习题中的集成运放均为理想运放。

7.1 填空：（1）运算电路可实现A u＞1的放大器。

（2）运算电路可实现A u＜0的放大器。

（3）运算电路可将三角波电压转换成方波电压。

（4）运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均大于零。
