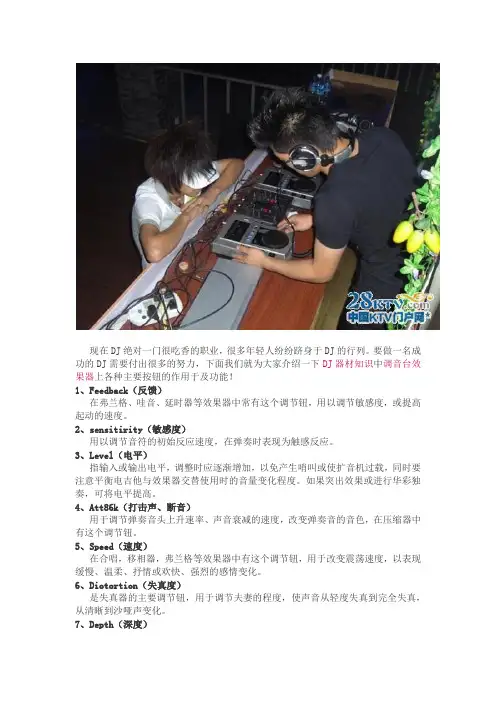

调音台按键使用说明
MIC—为话筒插口（低电平信号）
LINE—为线路插口（高电平信号）
INS—为断点插口
LEX FX 效果器发送
GAIN—增益控制旋钮
MIX SUB 接口为
HF—输入通道高音均衡
MID—输入通道中音均衡
LF—输入通道低音均衡
AUX1—AUX3—为辅助输出控制口旋钮
PAN—声向定位控制旋钮
FAD—通道信号衰减推子
MIX –L-R —主通道信号衰减推子（左右主输出）STEREO—立体声
IN—输入
OUT—输出
BRIDGE—桥接
VIDEO—视频
AUDIO—音频 ON—开 OFF—关
phones—耳机插口
MONO—单声道监听
EFX—效果器
SEND—效果发送
RETURN—效果返回
CLIP—峰值指示灯 CUT—剪切 LED—发光管PFL—监听
TAPE—磁带机（TK）
IN PUT—输入 OUT PUT—输出
MUNE—通道哑音开关
2
DIR 直接输出插孔，用作多轨录音或信号送出，平衡式。MIC XLR平衡式话筒输入。
LINE 线路输入插口，用于连接电子乐器及CD、卡座等。INS 断点插口，经处理后的信号可经此口返回信号路途。SENS 增益控制旋钮
100H z 低音切除开并
HF 输入高音均衡器旋钮
MID 中频修饰扫描点
MID 中频均衡器旋钮
LF 低音均衡器旋钮
AUX1 PRE 辅助通道（推子前均衡后）
AUX2 POST/PRE 辅助通道（可选择推子前或推子后）LEX FX POST 效果器输出（均衡后）
PAN 声向定位旋钮
ON 通道哑音开关
MIX或SUB 选择主输出口（MIX：主输出 SUB：副输出）
PFL 输入通道预监听开关
FAD 分路通道衰减器
3
MIC话筒输入
+48V幻像电源（电容话筒专用）
LINE线路输入（CD、卡座等音源等输入信号）DIRECE OUT直通输出（多轨录音机专用）INSERT断点口（做单声道处理用）
Φ相位倒相开关（可将话筒相位倒相）INPUT SENS信号增益旋钮
100HZ（100HZ低音剪切键）
HF高音均衡旋钮
HMID中高频扫描旋钮（选择修饰频点）
HMID中音均衡旋钮
HMID中低频扫描旋钮（选择修饰频点）
HMID中低音均衡旋钮
LF低音均衡旋钮
EQ均衡选择按键
AUX1 PRE 辅助输出1（推子前、均衡前）AUX2 PRE 同上
AUX3 PRE 同上
AUX4 POST/PRE （可选择在推子前或推子后）AUX5 POST 辅助输出5（推子后、均衡后）AUX6 POST 同上
PAN 声像定位
MIX 通道选择开关（主通道）1-2 编组通道选择开关
3-4 编组通道选择开关MUTE 哑音开关
M1 矩阵
M2 矩阵
M3 矩阵
M4 矩阵
PFL 预推子监听
