1 导体的电阻 (建议用时：45分钟) [学业达标] 1．(2016·东营高二检测)如图2­6­10所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的伏安特性曲线，下列判断中正确的是( ) 【导学号：08160111】

图2­6­10 A．a代表的电阻丝较粗 B．b代表的电阻丝较粗 C．a电阻丝的阻值小于b电阻丝的阻值 D．图线表示的电阻丝的阻值与电压成正比 【解析】 图线的斜率表示电阻的倒数，图线a的斜率小于b的斜率，所以a的电阻大

于b的电阻，根据电阻定律R＝ρLS知，长度相同，材料相同，知a的横截面积小，b的横截面积大，故A、C错误，B正确．电阻的大小与电压、电流无关，故D错误． 【答案】 B 2．关于金属的电阻率，下列说法正确的是( ) A．纯金属的电阻率小，合金的电阻率较大，绝缘体的电阻率最大 B．纯金属的电阻率随温度的升高而减小，绝缘体的电阻率随温度的升高而增大 C．合金的电阻率随温度的升高而减小 D．电阻率的大小只随温度的变化而变化，与材料无关 【解析】 由不同种类金属的电阻特点知A对．纯金属的电阻率随温度的升高而增大．而合金的电阻率随温度的升高增加量很小或不变，B、C错．电阻率除与温度有关外，还与材料有关，D错． 【答案】 A 3．(多选)对于一根阻值为R的均匀金属丝，下列说法中正确的是( ) A．电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好 B．某些合金的电阻率几乎不受温度变化的影响，通常用它制作标准电阻

C．给金属丝加上的电压逐渐从零增大到U0，则任一状态下的UI比值不变 D．把金属丝温度降低到绝对零度附近，电阻率会突然变为零 2

【解析】 金属丝的电阻率越小，其导电性能越好，A错误；某些合金的电阻率几乎不受温度的影响，可制作标准电阻，B正确；金属丝的电阻率ρ随温度升高而增大，当金属丝两端的电压逐渐增大时，由于电流的热效应会使电阻率ρ随温度升高而增大，因而R＝

ρlS＝UI将逐渐增加，C错误；D中这种现象叫超导现象，D正确．

【答案】 BD 4．(2016·德阳高二检测)一根粗细均匀，阻值为8 Ω的电阻丝，在温度不变的情况下，先将它等分成四段，每段电阻为R1；再将这四段电阻丝并联，并联后总电阻为R2.则R1与R2

的大小依次为( ) 【导学号：08160112】

A．1 Ω，0.5 Ω B．4 Ω，1 Ω C．2 Ω，0.5 Ω D．2 Ω，1 Ω 【解析】 一根粗细均匀的电阻丝，将它等分成四段，每段的长度减小为四分之一，横

截面积和电阻率一定，故电阻减小为四分之一，为R1＝R4＝8 Ω4＝2 Ω；再将这四段电阻丝

并联起来，横截面积增加为4倍，根据电阻定律，R2＝R14＝24 Ω＝0.5 Ω；故选C. 【答案】 C 5．用伏安法测定值电阻R0的电路如图2­6­11所示，如果用甲图接法测得电阻值为R1，用乙图接法测得电阻值为R2，则下列结论正确的是( )

图2­6­11 A．R1>R0>R2 B．R1C．R1R2 D．R1>R0，R0

【解析】 甲图接法电压表示数大于R0两端电压，R1＝U1I>R0＝UI；乙图接法电流表示数

大于通过R0的电流，R2＝UI2R0>R2，A正确． 【答案】 A 6．一只“220 V 100 W”的灯泡工作时电阻为484 Ω，拿一只同样的灯泡来测量它不工作时的电阻，下列说法中正确的是( ) 【导学号：08160113】 A．小于484 Ω B．大于484 Ω C．等于484 Ω D．无法确定 【解析】 灯泡工作时的电阻为高温状态的电阻，不工作时为常温下的电阻，根据金属 3

材料的电阻率随温度的升高而增大可知，A正确． 【答案】 A 7．(2016·哈尔滨高二检测)如图2­6­12所示，厚度为d，且厚薄均匀的矩形金属片，边长ab＝10 cm，bc＝5 cm当A与B间接入的电压为U时，电流为1 A，若C与D间接入的电压为U时，其电流为( )

图2­6­12 A．4 A B．2 A C．0.5 A D．0.25 A

【解析】 当AB接入电源U时，电阻R1＝ρLS＝

ρLabLbcd，当CD接入电源U时，R2＝ρLS＝ρLbcLabd，得R1R2＝L2abL2bc＝41.根据欧姆定律得，I1I2＝R2

R1

＝

14，所以I2＝4I1＝4 A．故A正确，B、C、D错误．

【答案】 A 8.为了测定液体的电阻率，工业上用一种称为“电导仪”的仪器，其中一个关键部件如图2­6­13所示，A、B是两片面积均为1 cm2的正对着的正方形铂片，相互平行，间距d＝1 cm，把它浸没在待测的液体中．若通过两根引线加在两铂片上的电压U＝6 V，测得电流I＝1 μA，求这种液体的电阻率是多少？

图2­6­13 【解析】 由电阻定律R＝ρlS知，欲求ρ须知R、S、l.R可由定义R＝UI求得，S、l已知，故可求得ρ. R＝UI＝61×10－6 Ω＝6×106 Ω

ρ＝RSd＝6×106×1×10－41×10－2Ω·m 4

＝6×104 Ω·m. 【答案】 6×104 Ω·m [能力提升] 9．如图2­6­14是横截面积、长度均相同的甲、乙两根电阻丝的I­R图象．现将甲、乙串联后接入电路中，则( ) 【导学号：08160114】

图2­6­14 A．甲电阻丝两端的电压比乙电阻丝两端的电压小 B．甲电阻丝的电阻率比乙电阻丝的电阻率小 C．在相同时间内，电流通过乙电阻丝产生的焦耳热少 D．甲电阻丝消耗的电功率比乙电阻丝消耗的电功率小 【解析】 若将两电阻丝串联接入电路中，由于通过两电阻丝的电流相同，由图象可知，此时甲的电阻大于乙的电阻，所以甲电阻丝两端的电压比乙电阻丝两端的电压大，A错误；由于两电阻丝的横截面积、长度均相同，故甲电阻丝的电阻率比乙电阻丝的电阻率大，B错误；由Q＝I2Rt可知，在相同时间内，电流通过乙电阻丝产生的焦耳热少，C正确；由P＝I2R可知D错误．

【答案】 C 10．(多选)金属材料的电阻率有以下特点：一般而言，纯金属的电阻率小，合金的电阻率大；金属的电阻率随温度的升高而增大，有的金属电阻率随温度变化而显著变化，有的合金的电阻率几乎不受温度的影响．根据以上的信息，判断下列说法中正确的是( ) A．连接电路用的导线一般不用合金来制作 B．电炉、电阻器的电阻丝一般用合金来制作 C．电阻温度计一般用电阻率几乎不受温度影响的合金来制作 D．标准电阻一般用电阻率随温度变化而显著变化的金属材料制作 【解析】 电路中导线输送电能，但由于导线本身有电阻，所以导线也要消耗电能，并转化为热量，导线电阻越小，在其他条件一定的情况下，损耗的电能也越小，故应选择电阻率小的材料，由提供的信息纯金属较合适；电炉等电热器是利用电流的热效应工作，流过电热器的电流与导线上的电流相等，但电热器却能明显发热，说明其电阻大，选择电阻率大的合金丝较合适；电阻温度计是利用材料的电阻率随温度有明显变化的原理工作的，电阻率几乎不受温度影响的显然不能成为电阻温度计的材料．综上所述，正确的判断应为A、B. 【答案】 AB 11．(2016·汕尾高二检测)在“测定金属的电阻率”的实验中， 5

甲 乙 图2­6­15 (1)某同学用螺旋测微器测金属丝直径时，测得结果如图2­6­15甲所示，则该金属丝的直径为________________mm. (2)用量程为3 V的电压表和量程为0.6 A的电流表测金属丝的电压和电流时的读数如图乙所示，则电压表的读数为________V ，电流表的读数为__________________A. (3)用米尺测量金属丝的长度L＝0.810 m．利用以上测量数据，可得这种材料的电阻率为________Ω·m(保留二位有效数字)． 【解析】 (1)螺旋测微器的读数为d＝2.5 mm＋43.5×0.01 mm＝2.935 mm. (2)因电压表的每小格读数为0.1 V，所以应估读到0.01 V，所以电压表的读数为U＝2.60 V；同理，电流表的每小格读数为0.02 A，应估读到0.01 A，所以电流表的读数为I＝0.52 A.

(3)根据R＝ρLS得：ρ＝RSL＝R·d22πL 带入数据得：ρ＝4.2×10－5 Ω·m. 【答案】 (1)2.935 (2)2.60 0.52 (3)4.2×10－5 Ω·m 12．(2016·泰安高二检测)要用伏安法测量一个定值电阻的电阻值，备选的器材规格如下： 【导学号：08160115】 A．待测电阻Rx(大约100 Ω) B．直流毫安表A1(量程0～0.6 A，内阻约为0.5 Ω) C．直流毫安表A2(量程0～40 mA，内阻约为40 Ω) D. 直流电压表V1(量程0～3 V，内阻约为5 kΩ) E．直流电压表V2(量程0～15 V，内阻约为15 kΩ) F．直流电源(输出电压4 V，内阻不计) G．滑动变阻器R(阻值范围0～50 Ω，允许最大电流1 A) H．开关一个、导线若干 (1)要使测量精度尽量高，在备选的器材中，直流毫安表应选______，直流电压表应选

合集下载

高中物理第2章恒定电流6导体的电阻课件新人教版选修31

高中物理第2章恒定电流6导体的电阻课件新人教版选修31


均匀的电解质溶液．
(3)电阻定律是通过大量实验得出的规律．
图 2-6-3
第十二页，共42页。
2．认识滑动变阻器 (1)构造：如图 2-6-4 所示是滑动变阻器的实物图，AB 是一金属杆，其电阻为 零，CD 是电阻率较大的、长度较长的电阻丝，缠绕在陶瓷管上，匝与匝之间是绝 缘的，有两条比较光亮的线，是被刮掉绝缘层的部分，P 是滑片，上端与金属杆连 接，下端与电阻丝连接．
第二十一页，共42页。
[再判断] 1．电阻率 ρ 与导体的长度 L 和横截面积 S 有关．( ×) 2．电阻率表征了材料的导电能力的强弱，由导体的材料决定，且与温度有 关．( √ ) 3．电阻率大的导体，电阻一定很大．( ×)
第二十二页，共42页。
[后思考] 如图 2-6-5 所示，将日光灯灯丝(额定功率为 8 W)与演示用欧姆表(测电阻大小 的仪器)连接成如图所示电路，用酒精灯加热灯丝后，发现欧姆表的示数变大了， 该实验说明哪个物理量与温度有关？
第六页，共42页。
2．导体的电阻 (1)内容：同种材料的导体，其电阻R与它的长度L成 正比，(z与hè它ng的bǐ横) 截面积S 成 反比(，fǎ导nb体ǐ) 的电阻还与构成它的材料有关． (2)公式：R＝__ρ_Sl__.
第七页，共42页。
[再判断]
1．导体的电阻由导体的长度和横截面积两个因素决定．( ×)
3．R＝ρSl与 R＝UI 的比较
R＝ρSl
R＝UI
意义
电阻定律的表达式，也是电阻的 决定式
电阻的定义式，R 与 U、I 无关
区 别
作用
提供了测定电阻率的一种方法 ——ρ＝RSl
提供了测定电阻的一种方 法——伏安法
适用 适用于粗细均匀的金属导体或浓 范围 度均匀的电解液、等离子体
高中物理第二章恒定电流第六节导体的电阻示范教案新人教版选修3-1(new)

高中物理第二章恒定电流第六节导体的电阻示范教案新人教版选修3-1(new)

6 电阻定律教学设计（一）错误!教学分析电阻定律是新课标物理选修3-1的第二章《恒定电流》第六节的内容,它是《恒定电流》这一章的基本规律之一，本节内容安排在部分电路欧姆定律知识之后，起到了承上启下的作用，部分电路欧姆定律是研究导体两端电压、流过的电流等外界条件与导体电阻的数量关系而非决定关系；电阻定律是研究导体材料、长度、横截面积等自身条件与电阻的决定关系。

学生在初中已经定性研究了导体材料、长度、横截面积等自身条件与电阻的关系,本节在此基础上通过实验分析进行定量描述的研究，同时突出了“电阻率”这一物理概念，这部分知识与现代科技、现代生活、生产等有着密切联系.因此,学好本节知识不仅在物理思想、物理方法上有教育意义，在培养学生分析问题的能力上面也有重要的意义。

教学目标1．经历决定导体电阻的因素的探究过程,体验运用控制变量研究物理问题的思维方法。

体会实验探究和逻辑推理都是重要的科学研究方法.2．深化对电阻的认识,了解电阻定律，能用电阻定律来进行有关计算。

3．理解电阻率的物理意义，并了解电阻率与温度的关系,通过对不同材料电阻率的介绍，加强学生理论联系实际的意识和安全用电的意识。

教学重点难点本节的教学重点是实验探究导体电阻与导体长度、横截面积、材料的关系。

难点是对电阻率的理解，在介绍电阻率时，可先让学生通过自主阅读课本表格对电阻率有感性认识，明确电阻率是材料本身的属性,再通过演示实验，使学生知道电阻率和温度有关。

教学方法与手段在学生科学猜想的基础上，通过已知的研究方法-—控制变量法的应用，讨论设计实验方案，自主进行实验操作、分析数据、探究规律，过程中教师积极引导和评价。

通过电阻率的相关图表分析，锻炼学生分析信息、独立获取知识的能力。

错误!教学媒体“220 V 15 W"“220 V 200 W"灯泡各一只,日光灯丝一条,学生电源，酒精灯，电池组，滑动变阻器(20 Ω），演示电流表,电键，导线，多媒体课件，投影仪。

2021年高中物理 第二章 恒定电流单元测评 新人教版选修3-1

2021年高中物理 第二章 恒定电流单元测评 新人教版选修3-1

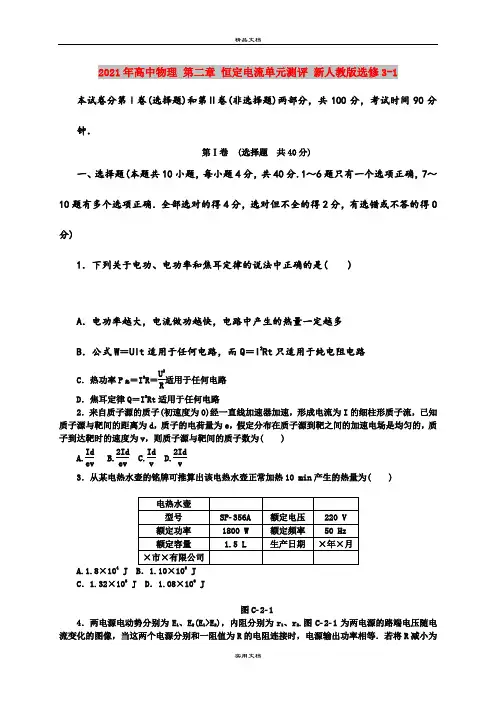

2021年高中物理 第二章 恒定电流单元测评 新人教版选修3-1本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分，共100分，考试时间90分钟．第Ⅰ卷 (选择题 共40分)一、选择题(本题共10小题，每小题4分，共40分.1～6题只有一个选项正确，7～10题有多个选项正确．全部选对的得4分，选对但不全的得2分，有选错或不答的得0分)1．下列关于电功、电功率和焦耳定律的说法中正确的是( )A ．电功率越大，电流做功越快，电路中产生的热量一定越多B ．公式W ＝UIt 适用于任何电路，而Q ＝I 2Rt 只适用于纯电阻电路C ．热功率P 热＝I 2R ＝U2R适用于任何电路D ．焦耳定律Q ＝I 2Rt 适用于任何电路2．来自质子源的质子(初速度为0)经一直线加速器加速，形成电流为I 的细柱形质子流，已知质子源与靶间的距离为d ，质子的电荷量为e ，假定分布在质子源到靶之间的加速电场是均匀的，质子到达靶时的速度为v ，则质子源与靶间的质子数为( )A.Id evB.2Id evC.Id vD.2Id v3．从某电热水壶的铭牌可推算出该电热水壶正常加热10 min 产生的热量为( )A.1.8×104J B ．1.10×10 JC ．1.32×105 JD ．1.08×106J图C ­2­14．两电源电动势分别为E 1、E 2(E 1>E 2)，内阻分别为r 1、r 2.图C ­2­1为两电源的路端电压随电流变化的图像，当这两个电源分别和一阻值为R 的电阻连接时，电源输出功率相等．若将R 减小为R′，电源输出功率分别为P1、P2，则( )A．r1<r2，P1<P2 B．r1>r2，P1>P2C．r1<r2，P1>P2 D．r1>r2，P1<P2图C­2­25．在如图C­2­2所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，电压表和电流表的读数都增大，则可能出现的故障是( )A．R1短路 B．R2短路C．R3短路 D．R1断路6．图C­2­3为测量某电源电动势和内阻时得到的U­I图线．用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V，则该电路可能为( )图C­2­3图C­2­47．如图C­2­5所示电路中，开关S1、S2、S3、S4均闭合，在平行板电容器C的极板间悬浮着一带电油滴P，则( )图C­2­5A．若只断开S1，则P将静止B．若只断开S2，则P将向上做加速直线运动C．若只断开S3，则P将静止D．若只断开S4，则P将向下做加速直线运动8．为了保证行车安全和乘客身体健康，动车上装有烟雾报警装置，其原理如图C­2­6所示．M 为烟雾传感器，其阻值R M随着烟雾浓度的改变而变化，电阻R为可变电阻．车厢内有人抽烟时，烟雾浓度增大，导致S两端的电压增大，装置发出警报．下列说法正确的是( )图C­2­6A．R M随烟雾浓度的增大而增大B．R M随烟雾浓度的增大而减小C．若要提高报警灵敏度可增大RD．若要提高报警灵敏度可减小R9．如图C­2­7所示，电源电动势E＝3 V，小灯泡L标有“2 V 0.4 W”，开关S接1，当变阻器调到R＝4 Ω时，小灯泡L正常发光．现将开关S接2，小灯泡L和电动机M均正常工作，则( )图C­2­7A．电源内阻为1 ΩB．电动机的内阻为4 ΩC．电动机正常工作电压为1 VD．电源效率约为93.3%10．如图C­2­8所示的两种电路中，电源相同，各电阻阻值相等，各电流表的内阻相等且不可忽略不计．电流表A1、A2、A3、A4的示数分别为I1、I2、I3、I4.下列关系式中正确的是( )图C­2­8A．I1＝I2 B．I1<I4 C. I2＝2I1 D. I2<I3＋I4第Ⅱ卷(非选择题共60分)二、实验题(本题共4小题，每小题10分，共40分)11．多用电表是实验室和生产实际中常用的仪器．甲乙图C­2­9(1)图C­2­9甲是一个多用电表的内部电路图，在进行电阻测量时，应将S拨到________或________；(2)在进行电压测量时，应将S拨到________或________；(3)使用多用电表进行了两次测量，指针所指的位置分别如图乙中a、b所示．若选择开关处在“×10 Ω”的电阻挡时指针位于a，则被测电阻的阻值是________Ω.若选择开关处在“直流电压2.5 V”挡时指针位于b，则被测电压是________V.12．某同学用伏安法测一节干电池的电动势E和内阻r，所给的器材有：A．电压表V：0～3 V～15 VB．电流表A：0～0.6 A～3 AC．滑动变阻器R1：(20 Ω，1 A)D．滑动变阻器R2：(1000 Ω，0.1 A)E．开关S和导线若干(1)实验中电压表应选用的量程为________(选填“0～3 V”或“0～15 V”)；电流表应选用的量程为________(选填“0～0.6 A”或“0～3 A”)；滑动变阻器应选用________．(2)实验测得的6组数据已在U­I图中标出，如图C­2­10所示．请你根据数据点位置完成U­I图线，并由图线求出该电池的电动势E＝________V，内阻r＝________Ω.图C­2­1013．为了测量某一未知电阻R x的阻值，某实验小组找来以下器材：电压表(0～3 V，内阻约为3 kΩ)、电流表(0～0.6 A，内阻约为0.5 Ω)、滑动变阻器(0～15 Ω，2 A)、电源(E＝3 V，内阻很小)、开关与导线，并采用如图C­2­11甲所示的电路图做实验.图C­2­11(1)请按图甲所示的电路图将图乙中实物连线图补充完整．(2)图乙中，闭合开关前，应将滑动变阻器的滑片P置于________端．(选填“a”或“b”)(3)闭合开关，缓慢调节滑动变阻器，得到多组电压表与电流表的读数，根据实验数据在坐标系中描出坐标点，如图丙所示，请你完成U­I图线．(4)根据U­I图可得，该未知电阻的阻值R x＝________．(保留两位有效数字)(5)实验中使用的电表不是理想电表，这会对实验结果造成一定的影响，则该小组同学通过实验测出的电阻值________(选填“>”“<”或“＝”)R x的真实值．(6)利用现有的仪器，为了更加精确地测量这个电阻的阻值，请你给该实验小组提出建议并说明理由：________________________________________________________________________ ________________________________．图C­2­1214．某兴趣小组欲通过测定工业污水(含多种重金属离子)的电阻率来判断某工厂废水是否达到排放标准(一般工业废水电阻率的达标值为ρ≥200 Ω·m)．图C­2­12为该小组所用盛水容器，其左、右两侧面为金属薄板(电阻极小)，其余四面由绝缘材料制成，左右两侧带有接线柱．容器内表面长a＝40 cm，宽b＝20 cm，高c＝10 cm.将水样注满容器后，进行以下操作：(1)分别用多用电表欧姆挡的“×1k”“×100”两挡粗测水样的电阻值时，表盘上指针如图C­2­13所示，则所测水样的电阻约为________Ω.图C­2­13(2)为更精确地测量所取水样的电阻，该小组从实验室中找到如下实验器材：A．电流表(量程3 mA，电阻R A为5 Ω)B．电压表(量程6 V，电阻R V约为10 kΩ)C．滑动变阻器(0～20 Ω，额定电流1 A)D．电源(6 V，内阻约为1 Ω)E．开关一只、导线若干请完成图C­2­14中的实物图连接．图C­2­14(3)正确连接电路后，闭合开关，测得一组U、I数据，再调节滑动变阻器，重复上述测量步骤，得出一系列数据如表所示，请根据表中数据作出U­I关系图线．U/V 1.1 1.8 3.0 3.8 4.8I/mA 0.50 0.82 1.36 1.73 2.18(4)由以上测量数据可以求出待测水样的电阻率为________Ω·m.据此可知，所测水样在电阻率这一指标上________．(选填“达标”或“不达标”)三、计算题(本题共2小题，每小题10分，共20分．解答应写出必要的文字说明、方程式和主要的演算步骤)15．有一种“电测井”技术，用钻头在地上钻孔，通过在钻孔中进行电特性测量，可以反映地下的有关情况，图C­2­15为一钻孔，其形状为圆柱体，半径为10 cm，设里面充满浓度均匀的盐水，其电阻率ρ＝0.314 Ω·m，现在钻孔的上表面和底部加上电压，测得U＝100 V，I＝100 mA.(1)求该钻孔的深度．(2)若截取一段含盐水的圆柱体与电动势为200 V、内阻为100 Ω的电源相连，通电10 min，当截取的圆柱体长度为多少时，盐水产生的热量最多？最多为多少？图C­2­1516．如图C ­2­16所示的电路中A 、B 、C 为三个规格不同的小电珠，R 为滑动变阻器，在A 、B 上分别标有“2 V 0.2 W ”和“1.5 V 0.15 W ”字样，而C 上只看得出标有“2 V ”字样．当滑片P 在图示位置时，A 、B 、C 三个小电珠均能正常发光，已知电源电动势为6 V ，内阻为1 Ω，求：(1)滑动变阻器的阻值R ；(2)三个小电珠正常发光时，滑动变阻器所消耗的电功率．图C ­2­16参考答案单元测评(二)1．D [解析] 电功率P ＝UI 越大，电流做功越快，但热量Q ＝I 2Rt 由I 、R 、t 三者决定，选项A 错误；电功W ＝UIt 适用于任何电路，电热Q ＝I 2Rt 适用于任何电路，而P 热＝U 2R只适用于纯电阻电路，选项B 、C 错误，选项D 正确．2．B [解析] 质子从质子源由静止发出后做匀加速直线运动到靶，设运动时间为t ，则d ＝12vt ，可得t ＝2d v ，质子源与靶间的电荷量为q ＝It ＝2Id v ，质子数n ＝q e ＝2Idev，选项B 正确．3．D [解析] 热量Q ＝Pt ＝1800 W ×600 s ＝1.08×106J ，选项D 正确．4．D [解析] 路端电压图像的斜率的绝对值表示内阻，则r 1>r 2；将R 减小为R ′，电源输出功率分别为P 1、P 2，R ′的U ­I 图像与路端电压随电流变化的图像的交点的横、纵坐标的乘积为输出功率，由图可得P 1<P 2.选项D 正确．5．A [解析] 若各元件没有故障，电路正常，则电流表测量流过R 1支路的电流，电压表测量R 3两端的电压；若R 1短路，则R 2被短路，外电路只有电阻R 3接在电源两端，电流表测量干路电流，电压表测量路端电压，两表示数均增大，符合题意．若R 2短路，则R 1被短路，电流表示数为零，显然不符合题意；若R 3短路，则电压表示数为零，不符合题意；若R 1断路，则电流表示数为零，也不符合题意．选项A 正确．6．B [解析] 根据U ­I 图线可知，电源电动势E ＝6 V ，内阻r ＝0.5 Ω；当路端电压为U ＝4.8 V 时，干路电流I ＝6 V －4.8 V 0.5 Ω＝2.4 A ，外电路电阻R ＝U I ＝2 Ω，而四个选项中外电路的电阻分别为1 Ω、2 Ω、9 Ω和4.5 Ω，所以选项B 正确．7．AB [解析] 开关S 1、S 2、S 3、S 4均闭合时，电容器两端的电压等于R 3两端的电压U 3，此时U 3qd＝mg ；若只断开S 1，电压U 3不变，P 仍静止，选项A 正确；若只断开S 2，电压U 3变大，则P 将向上做加速直线运动，选项B 正确；若只断开S 3，电容器放电，则P 将向下做加速直线运动，选项C 错误；若只断开S 4，电压U 3不变，P 仍静止，选项D 错误．8．BC [解析] 烟雾浓度高时，S 两端的电压U ＝IR S 增大，干路电流I 增大，传感器的电阻减小，其电阻随烟雾浓度增大而减小，选项B 正确；增大R ，并联支路的总电阻更接近传感器的电阻，传感器电阻变化引起总电阻变化明显，可提高报警灵敏度，选项C 正确．9．AD [解析] 开关接1时，通过小灯泡的电流I ＝PU ＝0.2 A ，对内阻r 和电阻R ，有r ＋R ＝E －U I＝3－20.2 Ω，则内阻r ＝1 Ω，选项A 正确；开关接2时，电动机两端的电压U M ＝E －U －Ir ＝0.8 V ，选项C 错误；电源的工作效率η＝（E －Ir ）I EI ×100%＝3－0.23×100%＝93.3%，选项D 正确；电动机的线圈不满足欧姆定律，无法计算其内阻，选项B 错误．10．BD [解析] 左图中，通过下面电阻的电流大于I 1，所以I 2＞2I 1，选项A 、C 错误；左图电路的总电阻大于右图电路的总电阻，所以左图的干路电流较小，即I 2<I 3＋I 4，又由于I 3＝I 4，故2I 4>I 2，因I 2>2I 1，故I 1<I 4，选项B 、D 正确．11．(1)3 4 (2)5 6 (3)500 2.05[解析] (1)多用电表在进行电阻测量时，内部有电源和调零电阻，应将S 拨到3或4； (2)在进行电压测量时，内部串联电阻分压，应将S 拨到5或6; (3)当选择开关处在“×10 Ω”的电阻挡时指针位于a ，则被测电阻的阻值是500 Ω.当选择开关处在“直流电压2.5 V ”挡时指针位于b ，则被测电压是2.05 V.12．(1)0～3 V 0～0.6 A R 1 (2)1.5 0.5[解析] (1)由图像的数据可知电压在1.5 V 以内，电流在0.6 A 以内，则实验中电压表应选用的量程为0～3 V ，电流表应选用的量程为0～0.6 A ；滑动变阻器采用限流连接，应选用R 1.(2)连线如图，由U ­I 图线得该电池的电动势E ＝1.5 V ，内阻r ＝0.5 Ω. 13．(1)如图所示 (2)a (3)如图所示(4)5.0 Ω(4.8 Ω～5.0 Ω均正确) (5)>(6)由于待测电阻阻值相对较小，所以建议电流表外接[解析] (2)闭合开关前，应使R x 分得的电压最小，应将滑动变阻器的滑片P 置于a 端． (4)由U ­I 图的斜率可得R x ＝U I＝5.0 Ω.(5)该实验采用电流表的内接法，电压的测量值偏大，则测量的电阻值大于 R x 的真实值． (6)由于待测电阻阻值相对较小，建议电流表外接，因电压表所分得的电流远小于待测电阻的电流，故其对电流的测量影响较小．14．(1)1750 (2)电路连线如图甲所示 (3)如图乙所示 (4)110.0 不达标[解析] (1)多用电表的指针应尽可能偏转到中央附近，按右图读数，可知电阻为17.5×100 Ω＝1750 Ω.(2)滑动变阻器最大阻值远小于待测电阻，电路电压要有较大变化范围，应采用分压式连接；因电流表内阻精确已知，采用电流表的内接法，电路如图甲所示．(3)让绝大多数的点在直线上，其余各点均匀地分布在直线两侧，如图乙所示．(4)由图线斜率可知，总电阻为2200 Ω(理论上R ＝R 总－R A ＝2195 Ω，但由于实验的偶然误差可能比5 Ω还要大，因此，电流表电阻可以忽略)，根据电阻定律R ＝ρl S，代入数据得ρ＝110.0 Ω·m ，由于ρ<200 Ω·m ，因此，所测水样在电阻率这一指标上不达标．15．(1)100 m (2)10 m 6×104J[解析] (1)盐水电阻R ＝U I＝1000 Ω 由电阻定律有R ＝ρh S ＝ρh πr 2解得h ＝100 m.(2)当圆柱体电阻等于电源内阻时，电源的输出功率最大，盐水产生的热量最多， 即截取的圆柱体的电阻R ′＝r ＝100 Ω时，产生的热量最多，则 圆柱体的长度L ＝R ′Sρ＝10 m 由闭合电路欧姆定律得，电流I ′＝E R ′＋r＝1 A热量为Q ＝I ′2R ′t ＝6×104J. 16．(1)14 Ω (2)0.41 W[解析] (1)A 、B 、C 三个小电珠均能正常发光，由I ＝P U得I A ＝P A U A ＝0.22 A ＝0.1 AI B ＝P B U B ＝0.151.5A ＝0.1 A回路的总电流I ＝I A ＋I B ＝0.2 A回路的路端电压U ＝E －Ir ＝(6－0.2×1) V ＝5.8 V 滑片P 距a 端阻值R a ＝U A －U B I B ＝2－1.50.1 Ω＝5 Ω 滑片P 距b 端阻值R b ＝U －U C －U A I ＝5.8－2－20.2Ω＝9 Ω 所以滑动变阻器的阻值R ＝R a ＋R b ＝14 Ω.(2)滑动变阻器所消耗的电功率P＝I2B R a＋I2R b＝(0.12×5＋0.22×9) W＝0.41 W.37376 9200 鈀bR39609 9AB9 骹$29062 7186 熆430679 77D7 矗O30401 76C1 盁37099 90EB 郫40224 9D20 鴠32103 7D67 絧*。
