高强度螺栓链接施工施工工艺

高强螺栓连接施工方案一、扭剪型高强螺栓连接1 范围本工艺标准适用于钢结构安装用扭剪型高强螺栓施工工艺。

2 施工准备2.1 材料及主要机具：2.1.1 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定。

2.1.2 高强螺栓入库应按规格分类存放，并防雨、防潮。

遇有螺栓、螺母不配套，螺纹损伤时，不得使用。

螺栓、螺母、垫圈有锈蚀，应抽样检查紧固轴力，满足要求后方可使用。

螺栓等不得被泥土、油污粘染，保持洁净、干燥状态。

必须按批号，同批内配套使用，不得混放、混用。

2.1.3 主要机具：电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、工具袋等。

2.2 作业条件：2.2.1 摩擦面处理：摩擦面采用喷砂、砂轮打磨等方法进行处理，摩擦系数应符合设计要求（一般要求Q235钢为0.45以上，16锰钢为0.55以上）。

摩擦面木允许有残留氧化铁皮，处理后的摩擦面可生成赤锈面后安装螺栓（一般露天存10d左右），用喷砂处理的摩擦面不必生锈即可安装螺栓。

采用砂轮打磨时，打磨范围不小于螺栓直径的4倍，打磨方向与受力方向垂直，打磨后的摩擦面应无明显不平。

摩擦面防止被油或油漆等污染，如污染应彻底清理干净。

2.2.2 检查螺栓孔的孔径尺寸，孔边有毛刺必须清除掉。

2.2.3 同一批号、规格的螺栓、螺母、垫圈，应配套装箱待用。

2.2.4 电动扳手及手动扳手应经过标定。

3 操作工艺3.1 工艺流程：→3.2 螺栓长度的选择：扭剪型高强螺栓的长度为螺栓头根部至螺栓梅花卡头切口处的长度。

选用螺栓的长度应为紧固连接板厚度加上一个螺母和一个垫圈的厚度，并且紧固后要露出不少于两扣螺纹的余长，一般按连接板厚加表5-2中的增加长度，并取5mm的整倍数。

表5-23.3 接头组装：3.3.1 连接处的钢板或型钢应平整，板边、孔边无毛刺；接头处有翘曲、变形必须进行校正，并防止损伤摩擦面，保证摩擦面紧贴。

3.3.2 装配前检查摩擦面，试件的摩擦系数是否达到设计要求，浮锈用钢丝刷除掉，油污、油漆清除干净。

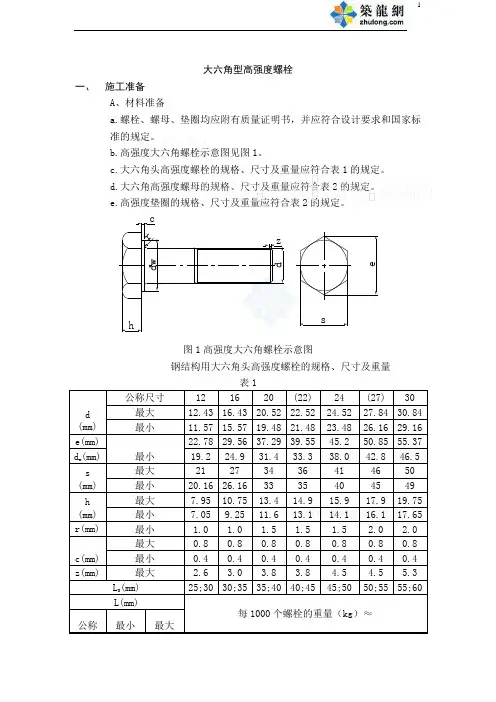

大六角型高强度螺栓一、 施工准备A 、材料准备a.螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定。

b.高强度大六角螺栓示意图见图1。

c.大六角头高强度螺栓的规格、尺寸及重量应符合表1的规定。

d.大六角高强度螺母的规格、尺寸及重量应符合表2的规定。

e.高强度垫圈的规格、尺寸及重量应符合表2的规定。

图1高强度大六角螺栓示意图钢结构用大六角头高强度螺栓的规格、尺寸及重量13.1 14.1 16.158.563.5钢结构用大六角头高强度螺栓的规格、尺寸及重量续表1625.9 761.2 1000.2657.2 798.3 1048.0688.4 835.4 1095.8注:1.括号内的规格，尽可能不采用。

的最大尺寸，等于s的实际尺寸。

2.dw钢结构用高强度大六角螺母的规格、尺寸及重量注：1.括号内的规格，尽可能不采用。

2. d w 的最大尺寸，等于s 的实际尺寸。

钢结构注：括号内的尺寸，尽可能不采用。

f.不同等级的大六角头高强度螺栓的材料性能必须符合表4的规定。

表4g.不同规格的高强度螺栓的机械性能、拉力应符合表5的规定。

h.大六角头高强度螺栓的硬度应符合表6的规定。

i.大六角头高强度螺栓的连接副是由一个螺栓、二个垫圈、一个螺母组成，螺栓、螺母的垫圈应按表7规定配套使用。

不同规格大六角头高强度螺栓的机械性能、拉力表5 螺栓硬度表6螺栓、螺母和垫圈的配套表7j.大六角头高强度螺栓验收入库后应按规格分类存放。

应防雨、防潮，遇有螺纹损伤或螺栓、螺母不配套时不得使用。

k.大六角头高强度螺栓存放时间过长，或有锈蚀时，应抽样检查紧固轴力，待满足要求后方可使用。

螺栓不得粘染泥土、油污，必须清理干净。

B 、主要机具：电动扭矩扳手及控制箱、手动扭矩扳手、扭矩测量扳手、手工扳手、钢丝刷、冲子、锤子等等。

C 、作业条件：a.高强度螺栓连接摩擦面必须符合设计要求，摩擦系数必须达到设计要求。

摩擦面不允许有残留氧化铁皮。

钢结构是一种具有高强度和稳定性的结构体系，对于其连接部分的设计、施工和验收规程尤为重要。

其中，螺栓连接作为钢结构连接的重要组成部分，其设计、施工及验收规程一直备受关注。

一、钢结构高强度螺栓连接的设计1. 设计原则钢结构高强度螺栓连接的设计首先应遵循相关的国家标准和规范，包括但不限于《钢结构设计规范》等。

设计时需考虑结构的受力情况、螺栓的选择及数量、受力面积等因素，保证螺栓连接能够承受结构的荷载。

2. 螺栓选用在设计过程中应根据结构的需求选择合适的高强度螺栓，例如8.8级、10.9级螺栓等，同时考虑螺栓的螺纹和表面处理等特性。

3. 连接方式根据结构的特点和要求确定适当的连接方式，包括普通连接、摩擦连接、预应力连接等，确保螺栓连接符合工程设计及要求。

二、钢结构高强度螺栓连接的施工1. 施工准备在进行螺栓连接施工前，需对施工现场及材料进行清理和准备工作，确保螺栓及连接部位的清洁度和平整度。

2. 施工工艺螺栓连接的施工应根据设计要求，采用适当的工艺和方法进行安装，包括拧紧力度、紧固序列、螺栓孔洗刷、螺栓涂层、螺栓预张力的施工等。

3. 施工质量控制在施工过程中，需进行质量把关和监测，对螺栓的预张力进行检测和调整，确保螺栓连接的质量和可靠性。

三、钢结构高强度螺栓连接的验收规程1. 验收标准验收过程中需严格按照相关标准和规范进行验收，包括外观检查、尺寸检测、预紧力检测等多个方面。

2. 验收程序验收包括初验和复验两个阶段，初验主要对螺栓连接的外观和尺寸进行检查，复验则对螺栓的预紧力进行检测。

3. 验收记录验收过程中需做好验收记录，包括验收人员、时间、地点、项目编号等内容，确保关键数据的记录和留存。

个人观点和理解：从事钢结构高强度螺栓连接的设计、施工及验收工作多年，深知其重要性和复杂性。

在实际工作中，除了严格遵守标准和规范外，还需要不断总结和积累经验，加强工艺控制和质量管理，以确保钢结构高强度螺栓连接的安全可靠性。

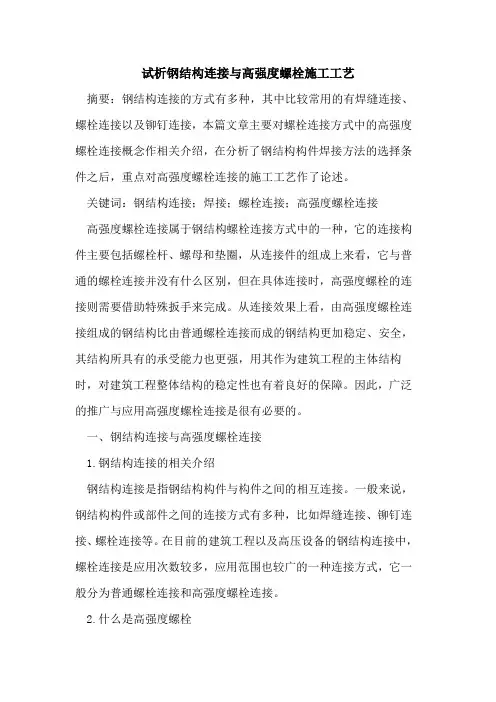

试析钢结构连接与高强度螺栓施工工艺摘要：钢结构连接的方式有多种，其中比较常用的有焊缝连接、螺栓连接以及铆钉连接，本篇文章主要对螺栓连接方式中的高强度螺栓连接概念作相关介绍，在分析了钢结构构件焊接方法的选择条件之后，重点对高强度螺栓连接的施工工艺作了论述。

关键词：钢结构连接；焊接；螺栓连接；高强度螺栓连接高强度螺栓连接属于钢结构螺栓连接方式中的一种，它的连接构件主要包括螺栓杆、螺母和垫圈，从连接件的组成上来看，它与普通的螺栓连接并没有什么区别，但在具体连接时，高强度螺栓的连接则需要借助特殊扳手来完成。

从连接效果上看，由高强度螺栓连接组成的钢结构比由普通螺栓连接而成的钢结构更加稳定、安全，其结构所具有的承受能力也更强，用其作为建筑工程的主体结构时，对建筑工程整体结构的稳定性也有着良好的保障。

因此，广泛的推广与应用高强度螺栓连接是很有必要的。

一、钢结构连接与高强度螺栓连接1.钢结构连接的相关介绍钢结构连接是指钢结构构件与构件之间的相互连接。

一般来说，钢结构构件或部件之间的连接方式有多种，比如焊缝连接、铆钉连接、螺栓连接等。

在目前的建筑工程以及高压设备的钢结构连接中，螺栓连接是应用次数较多，应用范围也较广的一种连接方式，它一般分为普通螺栓连接和高强度螺栓连接。

2.什么是高强度螺栓高强度螺栓是一种由高强度钢制造的，且需要用特殊扳手或者较大颈紧力才能将其拧紧螺栓。

与普通螺栓相比，高强度螺栓的性能等级一般都在8.8级以上，它所能承受的负载力比普通螺栓要大上许多；与普通螺栓依靠栓杆抗剪和孔壁承压来传递外力的特点不同，高强度螺栓的受力特点是依靠颈拉力和摩擦力来传递外力，因此，它可以分为承压型螺栓和摩擦型螺栓两种。

就目前来说，高强度螺栓多被应用于我国桥梁工程、钢轨、高压以及超高压设备的连接中。

二、钢结构焊接方法选择在钢结构制作的安装领域中，广泛使用的是电弧焊。

在电弧焊中又以药皮焊条、手工焊条、自动埋弧焊、半自动与自动cq2气体保护焊为主。
