OT全自动三面切书机变频器参数表

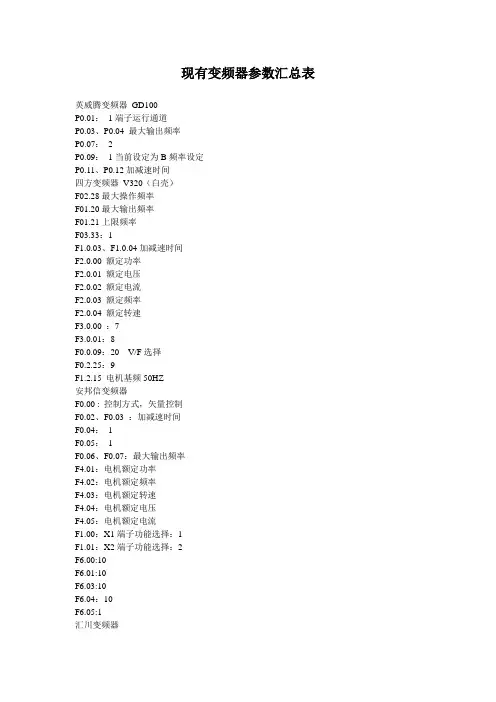

现有变频器参数汇总表英威腾变频器GD100P0.01：1端子运行通道P0.03、P0.04 最大输出频率P0.07：2P0.09：1当前设定为B频率设定P0.11、P0.12加减速时间四方变频器V320（白壳）F02.28最大操作频率F01.20最大输出频率F01.21上限频率F03.33：1F1.0.03、F1.0.04加减速时间F2.0.00 额定功率F2.0.01 额定电压F2.0.02 额定电流F2.0.03 额定频率F2.0.04 额定转速F3.0.00 ：7F3.0.01：8F0.0.09：20 V/F选择F0.2.25：9F1.2.15 电机基频50HZ安邦信变频器F0.00 : 控制方式，矢量控制F0.02、F0.03 ：加减速时间F0.04：1F0.05：1F0.06、F0.07：最大输出频率F4.01：电机额定功率F4.02：电机额定频率F4.03：电机额定转速F4.04：电机额定电压F4.05：电机额定电流F1.00：X1端子功能选择：1F1.01：X2端子功能选择：2F6.00:10F6.01:10F6.03:10F6.04：10F6.05:1汇川变频器F0.01：0F0.02：1F1.1：额定功率F1.02：额定电压F1.03：额定电流F1.04：额定频率F1.05：额定转速F0.08、F0.10、F0.12最高操作频率F0.17、F0.18加减速时间F0.03：2F4.00：1F4.01:2超同步伺服主轴：（新）G5S5P1A2.01：1A2.02：1A2、15:0A2.46：1A3.24、25减速时间A3.25最高转速A3.09：3埃姆克变频器E01：额定电流E02：电机极数F00：最高转速0P2改为2电机自运行完后改为1，R0按回车（主轴自运行）后再把0P改为0。

变频器参数都有哪些？变频器参数大全大多数变频器的产品说明书中都给出了额定电流、可配用电动机功率和额定容量三个主要参数，变频器厂商通常根据本国或本公司生产的标准电动机给出后两项参数，不能确切表达变频器实际的带负载能力，只有额定电流是能反映通用变频器负载能力的关键参数。

因此，以电动机的额定电流不超过通用变频器的额定电流为依据是选择变频器容量的基本原则，电动机的额定功率只能作为参考。

变频器生产厂商所提供的产品样本，是向用户介绍其产品的杀列型号、功能特点以及性能指标。

应该学习掌握并利用所提供的信息进行比较、筛选，选择出最适用的变频器。

这些信息应该包括以下的内容：1.型号。

变频器的型号都是生产厂商自定的产品系列名称，无特定意义，一般包括电压级别和标准可适配电动机容量，可作为选择变频器的参考。

2.电压级别。

根据各国的工业标准或不同用途，其电压级别也各不相同，选择变频器时首先应该注意其电压级别是否与输入电源和所驱动的电动机的电压级别相适应。

通用变频器的电压级别分为200V 和400V级两种，用于特殊用途的还有500、600、3000V级等。

一般是以适用电压范围给出，例如200V级给出180～220V[200×(1±10%)V]，400V级给出360～440V[400×(1±10%)V]等，在这一技术数据中均对电源电压的波动范围作出规定。

如果电源电压过高，会对变频器中的部件如整流模块、电解电容、逆变模块、开关电源等造成损害；若电源电压过低，容易引起CPU工作异常，逆变器驱动功率不足，管压降增加，损耗加大而造成逆变模块永久性损坏。

因此电压过高、过低对变频器均是有害的。

3.最大适配电动机功率。

通用变频器的最大适配电动机功率(kW)殁对应的额定输出电流( A)是以4极普通异步电动机为对象制订的。

6极以上电动机和变极电动机等特殊电动机的额定电流大于4极普通异步电动机，因此，在驱动4极以上电动机及特殊电动机时，不能仅依据功率指标选择变频器，要考虑通用变频器的额定输出电流是否满足所选用的电动机的额定电流。

序号参数号功能设定值备注
1P0003用户访问级2
2P0004参数过滤器0
3P0005显示选择21
4P0010调试参数过滤器0先设1设置电机参数后再设为0
5P0100使用地区0
6P0300选择电机类型1
7P0304电动机电压
8P0305电动机电流
9P0307电动机额定功率根据电机参数设置
10P0308电动机功率因数
11P0310电动机额定频率
12P0311电动机额定转速
13P0335电动机冷却1
14P0700选择命令源2
15P0701数字输入1功能1
16P0703数字输入3功能13
17P0704数字输入4功能14
18P0731数字输出1功能52.2
19P0732数字输出2功能52.3
20P0756ADC类型2
21P0757标定ADC的X1值4mA
22P0758标定ADC的Y1值0
23P0759标定ADC的X2值16mA
24P0760标定ADC的Y2值75
25P0761ADC死区宽度4mA
26P0776DAC的类型0
27P0777标定DAC的X1值0
28P0778标定DAC的Y1值4mA
29P0779标定DAC的X2值75
30P0780标定DAC的Y2值16mA
31P1000频率设定值选择21
32P1080最低频率10HZ
33P01082最高频率50HZ
34P10400

变频器的多段速控制
由于生产工艺的要求，很多生产机械在不同阶段需要不 同的转速运行。为了便于这种负载的控制，变频器提供了多 段速控制功能，通过外接开关对输入端的状态组合来实现。 1.多段速控制的接线
QF L1 L2 L3 L1 L2 L3 U V W M 3~
FR-D740
S1 S2 S3 S4 S5 STF STR RH RM RL SD
0～400HZ 、9999
变频器的多段速控制
速度 速度1
RH状态 1
RM状态 0
RL状态 0
速度2
速度3
0
0
1
0
0
1
速度4
速度5 速度6 速度7
0
1 1 110 1 111 0 1七种速度输出编码表
。
变频器参数设定
（6）频率设定（3速设定）：当RH、RM、RL端子由外部
信号控制（开关或PLC）时，通过这三个端子的信号组 合可实现多段速度的输出。 （7）扩展功能显示选择：可以限制通过操作面板或参数单 元读取的参数。Pr. 160为0时显示所有参数，Pr. 160为
9999时只显示简单模式的参数。
变频器的参数设定
学 校：常州高级技工学校 制作人：王振宁 时 间：2014.5 周 熠
变频器参数设定
参数
名称
表示
设定范围
出厂设定值
1 2 3
4 5 6
上限频率 下限频率 基准频率
3速设定（高速） 3速设定（中速） 3速设定（低速）
Pr.1 Pr.2 Pr.3
Pr.4 Pr.5 Pr.6
0～120Hz 0～120Hz 0～400Hz
0 、9999
0 ～7 0.1～7.5KW、 9999 0~1000V 10~120HZ
