超大悬挑不规则波浪形圆弧阳台施工技术

圆弧形钢筋混凝土看台施工工法圆弧形钢筋混凝土看台施工工法一、前言圆弧形钢筋混凝土看台施工工法是一种常用于建筑工程中的施工方法，可以满足设计要求，提供良好的观赛体验。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点圆弧形钢筋混凝土看台施工工法具有以下特点：1. 结构稳定：采用钢筋混凝土结构，具有良好的抗震性和承载能力。

2. 灵活多变：可以根据实际需求进行设计，形成不同半径的圆弧形看台。

3. 施工周期短：通过科学的施工工艺、合理的劳动组织以及高效的机具设备，可以加快施工进度。

4. 工艺简单：施工工艺相对简单，能够减少施工难度和风险。

5. 使用寿命长：合理的材料选择和精细的施工工艺保证了看台的使用寿命。

三、适应范围圆弧形钢筋混凝土看台施工工法适用于体育场馆、演唱会场馆、展览馆等场所，能够满足大规模活动的观众需求。

四、工艺原理该工法的施工工艺基于以下原理：1. 结构设计：根据场地条件和使用要求，采用合适的结构设计，包括看台的半径、高度和倾角等。

2. 施工工法与实际工程之间的联系：通过了解实际工程情况，分析工法的适用性和可行性，确定施工方案。

3. 技术措施：采取科学的技术措施，如合理的模板设计、配筋布置、混凝土浇筑等，保证施工质量和安全。

五、施工工艺圆弧形钢筋混凝土看台施工工艺包括以下阶段：1. 地基处理：清理场地并进行必要的地基处理，如填土、压实等。

2. 基础施工：根据设计要求，进行基础施工，包括基础桩的打设、底座的浇筑等。

3. 主体结构施工：搭设模板并进行钢筋的布置，然后进行混凝土的浇筑、养护和支撑的拆除。

4. 场地安装：安装座椅和其他设备，进行观景玻璃的安装和护栏的设置。

5. 系统调试：进行系统调试，确保设备的正常运行。

六、劳动组织圆弧形钢筋混凝土看台施工需要合理的劳动组织，包括施工队伍的组建、职责划分、工作安排等。

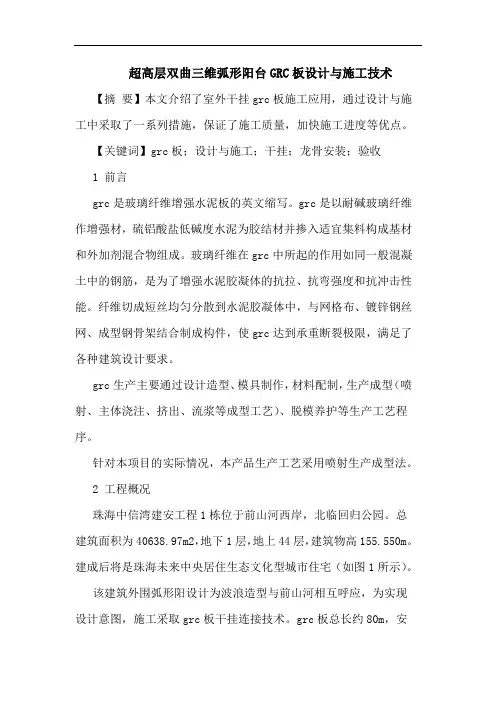

超高层双曲三维弧形阳台GRC板设计与施工技术【摘要】本文介绍了室外干挂grc板施工应用，通过设计与施工中采取了一系列措施，保证了施工质量，加快施工进度等优点。

【关键词】grc板；设计与施工；干挂；龙骨安装；验收1 前言grc是玻璃纤维增强水泥板的英文缩写。

grc是以耐碱玻璃纤维作增强材，硫铝酸盐低碱度水泥为胶结材并掺入适宜集料构成基材和外加剂混合物组成。

玻璃纤维在grc中所起的作用如同一般混凝土中的钢筋，是为了增强水泥胶凝体的抗拉、抗弯强度和抗冲击性能。

纤维切成短丝均匀分散到水泥胶凝体中，与网格布、镀锌钢丝网、成型钢骨架结合制成构件，使grc达到承重断裂极限，满足了各种建筑设计要求。

grc生产主要通过设计造型、模具制作，材料配制，生产成型（喷射、主体浇注、挤出、流浆等成型工艺）、脱模养护等生产工艺程序。

针对本项目的实际情况，本产品生产工艺采用喷射生产成型法。

2 工程概况珠海中信湾建安工程1栋位于前山河西岸，北临回归公园。

总建筑面积为40638.97m2，地下1层，地上44层，建筑物高155.550m。

建成后将是珠海未来中央居住生态文化型城市住宅（如图1所示）。

该建筑外围弧形阳设计为波浪造型与前山河相互呼应，为实现设计意图，施工采取grc板干挂连接技术。

grc板总长约80m，安装面积7220m2，单层由140块异型板组成，单块板平均宽600mm，单块最大重约59kg，grc板呈内倾82°“∠”形，设计线条美观独特，给施工带来较大困难（如图2所示）。

3 grc板设计3.1 构件分格及截面设计本工程弧形阳台在建筑外形设计上采用是横向连续双曲线装饰线条，在满足建筑使用功能前提下，同时还考虑构件运输与安装方便性、经济合理性和构件结构安全性。

综合以述，rgc板设计为空腹薄壁构件，壁厚18mm，各块板尺寸均无不同，最大截面尺寸为（527+600）×1380mm，达到重量轻质，构造灵活，安装方便等优点。

大型球形波浪渐变曲面玻璃幕墙施工工法大型球形波浪渐变曲面玻璃幕墙施工工法一、前言大型球形波浪渐变曲面玻璃幕墙是一种具有极高技术要求和独特美学效果的建筑外立面设计，近年来在各类高端建筑项目中得到了广泛应用。

本文将详细介绍大型球形波浪渐变曲面玻璃幕墙的施工工法，并分析其工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析。

二、工法特点大型球形波浪渐变曲面玻璃幕墙具有以下特点：1. 创新的设计形式：采用球形波浪渐变曲面设计，形成独特的外观效果，提升建筑的整体美观度。

2. 工艺难度大：由于玻璃幕墙的球面和波浪形状的要求，施工难度较大，需要高水平的技术和精密的制作工艺。

3. 幕墙系统严密性要求高：球形曲面和波浪形状的幕墙要求与建筑物紧密结合，要求幕墙系统严密性高，能够满足抗风、防水、保温等功能。

4. 建筑视觉效果突出：与传统的平面幕墙相比，大型球形波浪渐变曲面玻璃幕墙通过形状设计的创新，使建筑呈现出更加独特的视觉效果，提升了建筑的整体形象。

三、适应范围大型球形波浪渐变曲面玻璃幕墙适用于高端商业建筑、文化建筑和公共建筑等项目，如大型购物中心、博物馆、剧院等。

它能够为建筑提供独特的外观效果和良好的光线透过性，使建筑与周围环境完美融合。

四、工艺原理大型球形波浪渐变曲面玻璃幕墙的工艺原理基于以下几个方面：1. 规划设计：通过三维建模和模拟技术，精确确定球形曲面和波浪形状的参数，为施工提供准确的依据。

2. 玻璃制作：根据设计要求，玻璃制造商需要采用特殊的加工工艺，将玻璃加工成球形和波浪形状，保证玻璃与幕墙系统的完美配合。

3. 幕墙系统设计：根据球形波浪渐变曲面的要求，幕墙系统设计师需要精确计算出支撑结构的形状和尺寸，确保幕墙系统的稳定性和严密性。

4. 施工工艺安排：根据幕墙系统设计和玻璃制作进度，合理安排施工工艺和施工顺序，确保施工过程的高效和质量。

五、施工工艺大型球形波浪渐变曲面玻璃幕墙的施工工艺包括以下几个阶段：1. 基础准备：进行场地平整、基坑开挖等工作，为幕墙系统的安装提供坚实的基础。

超大跨度弧形屋面网架多轨道高空整体滑移施工工法超大跨度弧形屋面网架多轨道高空整体滑移施工工法是一种适用于大型建筑项目的先进施工技术。

通过采取特殊的工艺原理和施工工艺，能够有效解决超大跨度建筑屋面搭建的难题，并在施工过程中保证质量和安全。

一、前言超大跨度建筑屋面通常需要采用特殊的结构形式，用传统的施工方法往往难以满足建设要求。

超大跨度弧形屋面网架多轨道高空整体滑移施工工法就是针对这一问题提出的一种解决方案。

二、工法特点这种施工工法的主要特点是用多轨道高空整体滑移的方式，将预制好的弧形屋面结构从一个轨道滑移到另一个轨道上，完成整个屋面的搭建。

相比传统的拼装施工方式，这种工法具有施工周期短、安全稳定、质量可控等特点。

三、适应范围该工法适用于各类超大跨度建筑屋面的施工，如体育馆、会展中心等。

无论是广场、市政工程还是工业建筑，只要有超大跨度屋面的需求，都可以考虑采用这种工法。

四、工艺原理该工法的实现主要依靠两个技术措施：一是采用预制的弧形网架结构，这样可以减少现场加工和安装的工作量，保证质量和效率；二是通过多轨道高空整体滑移的方式，将预制的网架从一个轨道滑移到另一个轨道上，实现屋面的连接和搭建。

五、施工工艺施工过程主要包括轨道搭设、弧形网架的预制和整体滑移等几个阶段。

首先，在场地上搭设好多个轨道，确定好网架的滑移路径。

然后，根据设计要求，制作预制的弧形网架，并进行质量检验。

最后，将预制的网架整体滑移至轨道上，连接好各个部分，完成整个屋面的搭建。

六、劳动组织在进行这种施工工法时，需要合理组织施工人员，确保每个环节的协调配合。

建立分工明确、责任明确的施工组织结构，提前做好施工计划，合理安排人员和工作任务，提高施工效率。

七、机具设备实施这种工法需要一些特殊的机具设备，如超大吨位起重机、滑移机、托梁设备等。

这些机具设备具有高承载能力、精确控制等特点，能够满足整个施工过程的需要。

八、质量控制为了确保施工质量，需要采取一系列的质量控制措施。

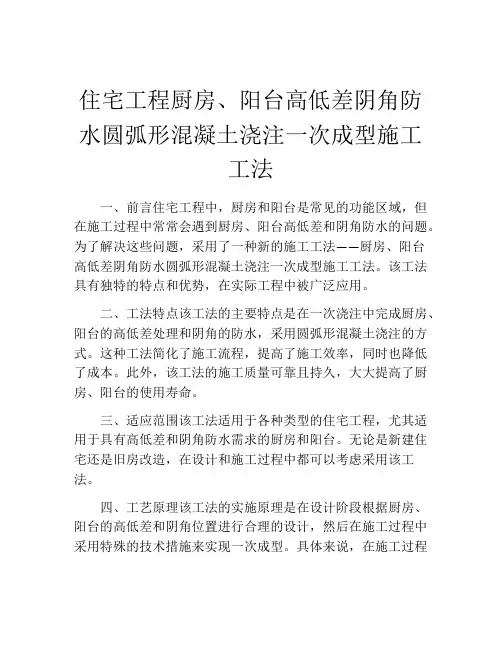

住宅工程厨房、阳台高低差阴角防水圆弧形混凝土浇注一次成型施工工法一、前言住宅工程中，厨房和阳台是常见的功能区域，但在施工过程中常常会遇到厨房、阳台高低差和阴角防水的问题。

为了解决这些问题，采用了一种新的施工工法——厨房、阳台高低差阴角防水圆弧形混凝土浇注一次成型施工工法。

该工法具有独特的特点和优势，在实际工程中被广泛应用。

二、工法特点该工法的主要特点是在一次浇注中完成厨房、阳台的高低差处理和阴角的防水，采用圆弧形混凝土浇注的方式。

这种工法简化了施工流程，提高了施工效率，同时也降低了成本。

此外，该工法的施工质量可靠且持久，大大提高了厨房、阳台的使用寿命。

三、适应范围该工法适用于各种类型的住宅工程，尤其适用于具有高低差和阴角防水需求的厨房和阳台。

无论是新建住宅还是旧房改造，在设计和施工过程中都可以考虑采用该工法。

四、工艺原理该工法的实施原理是在设计阶段根据厨房、阳台的高低差和阴角位置进行合理的设计，然后在施工过程中采用特殊的技术措施来实现一次成型。

具体来说，在施工过程中需要制作混凝土模板、设置支撑、浇注混凝土等步骤来完成高低差和阴角的处理。

五、施工工艺施工工艺包括以下几个阶段：1. 设计阶段：根据实际情况进行合理的设计，并制作相应的模板。

2. 准备工作：检查施工现场，清理杂物，安装模板和支撑。

3. 混凝土浇注：根据设计要求，将混凝土均匀浇入模板内，填充高低差和阴角位置。

4. 养护和拆模：浇注完成后，进行养护，待混凝土达到强度要求后拆除模板。

六、劳动组织施工过程中需要合理组织工人的劳动，确保施工按照工艺要求进行。

根据实际工程规模和工期，确定劳动人数和工作安排，提高施工效率。

七、机具设备该工法需要使用混凝土搅拌机、模板制作工具、支撑材料等机具设备。

这些设备的选用应符合施工要求，保证施工过程的顺利进行。

八、质量控制为了确保施工质量达到设计要求，需要进行严格的质量控制。

包括原材料的选择和检验，施工过程的监督和检查，以及施工结束后的验收和监测等环节。

超高层建筑外立面连续小直径圆弧线条施工工法超高层建筑外立面连续小直径圆弧线条施工工法一、前言随着城市发展和经济的进步，越来越多的超高层建筑开始出现。

超高层建筑的外立面设计对建筑的美观度和特色起着至关重要的作用。

连续小直径圆弧线条作为一种常见的外立面设计元素，给超高层建筑带来了独特的魅力。

本篇文章将介绍一种关于超高层建筑外立面连续小直径圆弧线条的施工工法。

二、工法特点超高层建筑外立面连续小直径圆弧线条施工工法具有以下特点：1. 美观度高：采用连续小直径圆弧线条，使得超高层建筑外立面更具流线型美感。

2. 施工难度大：由于超高层建筑高度巨大，外立面曲线复杂，施工工艺要求高。

3. 时间成本高：施工过程需要费时费力，工期相对较长。

三、适应范围这种连续小直径圆弧线条施工工法适用于各类超高层建筑，包括商业综合体、住宅区和办公大楼等。

四、工艺原理在超高层建筑外立面连续小直径圆弧线条施工工法中，需要通过精确的计算和精细的施工工艺来实现曲线效果。

具体工艺包括：1. 理论依据：采用高级数学分析方法，通过计算机模拟建筑外立面曲线，实现对曲线特点的精确掌握。

2. 技术措施：采用数控设备对材料进行切割和加工，保证曲线效果的精度和一致性。

3. 实际应用：根据设计图纸和测量数据，将加工好的材料精准地安装在超高层建筑的外立面上，形成连续小直径圆弧线条。

五、施工工艺超高层建筑外立面连续小直径圆弧线条施工工艺包括以下几个阶段：1. 设计准备：根据设计图纸和要求，准备好所需材料和机具设备。

2. 测量定位：在超高层建筑外立面上进行必要的测量，确定连续小直径圆弧线条的具体位置和长度。

3. 材料加工：通过数控设备对所需材料进行精确的切割和加工，保证材料的精度和一致性。

4. 安装固定：按照设计要求，将加工好的材料固定在超高层建筑外立面上，形成连续小直径圆弧线条。

六、劳动组织超高层建筑外立面连续小直径圆弧线条施工工法需要有专业的施工团队，包括设计师、测量员、工程师和施工人员等。

弧形飘带型钢悬挑式外脚手架施工工法弧形飘带型钢悬挑式外脚手架施工工法一、前言弧形飘带型钢悬挑式外脚手架施工工法是一种常用于高层建筑施工的悬挑式外脚手架工法。

它采用弧形飘带作为承载和支撑结构，通过高强度的钢材组装而成，具备较高的承载能力和稳定性，能够适应复杂的建筑结构和高空施工环境。

二、工法特点弧形飘带型钢悬挑式外脚手架具有以下几个特点：1. 结构稳定可靠：悬挑式外脚手架通过弧形飘带提供支撑和承载，具备较高的稳定性和安全性。

2. 适应性强：该工法适用于各种建筑结构，包括曲线形状、倾斜面和纵向高差较大的结构，能够应对复杂的施工环境。

3. 施工效率高：采用该工法可以大大提高施工效率，减少人工和材料成本，并且施工周期较短。

4. 灵活性好：弧形飘带型钢悬挑式外脚手架可以根据实际需要进行调整和组装，适应不同高度和形状要求。

三、适应范围弧形飘带型钢悬挑式外脚手架适用于以下建筑结构施工：1. 高层建筑的立面装修和维护；2. 外墙砖石的施工和维修；3. 非常规形状建筑的悬挂和维修。

四、工艺原理弧形飘带型钢悬挑式外脚手架的施工工法基于以下原理：1. 结构支撑原理：通过弧形飘带承载悬挑式外脚手架的荷载，并将其传递至主体建筑结构。

2. 材料选取原理：选用高强度的钢材作为外脚手架主体结构，保证其承载能力和稳定性。

3. 构件连接原理：采用可调节和固定的连接装置，确保外脚手架的整体稳定和安全。

五、施工工艺弧形飘带型钢悬挑式外脚手架的施工工艺包括以下几个阶段：1. 准备工作：包括施工计划编制、材料和机具准备、施工区域清理与标识等。

2. 安装基础支撑：根据设计要求，安装并固定基础支撑结构，确保其坚固和稳定。

3. 飘带安装：将弧形飘带组装成预定形状，并根据建筑结构固定在相应位置。

4. 钢管安装：根据设计要求，在飘带上布置钢管，形成外脚手架的主体结构。

5. 辅助支撑安装：根据需要，安装辅助支撑结构，增加外脚手架的稳定性和承载能力。

6.安全设施布置：在外脚手架上设置安全网、围护板和脚手板等安全设施，确保施工人员的安全。

目录1、工程概况 (3)2、编制依据 (3)3、设计思路及方案确定 (3)4、技术要求 (5)5、施工准备 (6)5.1劳动力准备 (6)5.2技术、材料准备 (6)6、施工部署 (7)7、模板施工技术与措施 (8)7.1材料的选用及注意事项 (8)7.2模板设计方案 (9)7.3模板的现场制作 (9)7.4模板制作质量 (9)7.5模板的存放 (9)7.6模板的安装 (10)7.7扣件式钢管架作为模板支架的构造做法 (13)7.8模板的拆除 (16)7.9模板支撑体系要求 (17)8、支撑架搭设安全保证措施 (18)8.1 人员要求 (18)8.2材质及其使用控制 (18)8.3搭设安全技术措施 (18)8.4支撑施工作业安全技术措施 (19)8.5支撑架拆除安全技术交底 (20)9、模板施工安全文明生产措施 (21)10、模板施工质量技术措施 (23)12、模板施工应急预案 (23)12、悬挑板砼浇筑措施与钢筋绑扎措施 (33)13、模板支撑及悬挑架设计计算书 (35)13.1梁模板(扣件钢管架)计算书 (35)13.2 板模板（扣件钢管架）计算书 (41)13.3、空调板位置悬挑主梁的受力计算 (45)14、附图 (50)1、工程概况2、1）工程名称：3、2）建设地点：4、3）建设单位：5、4）设计单位：6、5）施工单位：7、6）监理单位：8、7）工程规模：由1座27层，89.500米住宅(C栋)、1座31层102.200米住宅（A栋）和1座32层102.650米住宅（B栋）组成；三层联体地下室+三层连体裙房组成。

9、8）结构质式：地下室及裙房—框架结构，塔楼部分—现浇钢筋混凝土框架-核芯筒结构2、编制依据主要依据施工图纸、施工组织设计、规范和规程，具体如下：2、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）3、《建筑施工模板安全技术规范》（JGJ162-2008）4、《建筑工程施工质量验收统一标准》(GB50300-2010)5、《混凝土结构工程施工规范》(GB50666-2011)6、《混凝土结构工程施工质量验收规范》(GB50204-2011)7、《建筑施工安全检查标准》(JGJ59-2011)8、《施工现场临时用电安全技术规范》(JGJ46-2005)3、设计思路及方案确定本工程转换层悬挑阳台最大悬挑长度为2.0m，由于现场施工条件限制，无法采用立杆落地进行反向支撑，经项目部集体讨论决定采用工字钢悬挑支撑。

浅谈不规则弧形建筑施工中的测量放样摘要：现代建筑发展中，不规则弧形建筑技术的应用越来越广泛，不规则建筑施工过程中的测量放样和常见的规则型建筑的测量放样有着很大的差异。

不规则弧形建筑水平面支撑柱的设置和竖直方向上的测量放样如果也沿用传统的规则型建筑的测量放样方式，就会使测量放样工作量增加。

而且还需要投入大量的人力，花费更多的时间，并且弧形建筑的放样速度比规则型建筑的放样速度慢很多，关键是测量的数据精度不容易达标，所以对弧形建筑的测量放样方法要进行深刻的探讨。

本文对剧院类弧形建筑的测量放样方式进行探究，提供参考。

关键词：不规则弧形建筑；极坐标法；测量放样；平面放线引言测量放样是工程施工过程中的一种重要技术，尤其是在弧形建筑中测量放样的技术更是发挥了很大的作用。

不规则弧形建筑和一般的规则型建筑的施工测量方法有着很大的差异，在不规则弧形建筑中应用规则型建筑的测量放样方法，有很大的应用局限性，所以为了更好的进行不规则弧形建筑施工过程中的测量放样，对弧形建筑的相关测量放样技术进行探讨。

一、确定工程施工测量放样方案的探究不规则弧形建筑施工中需要确定两个建筑要点：圆弧的圆心和半径。

测量放样过程中，确定了弧形建筑的圆心和半径，就可以准确的画出建筑的弧线，具体的测量放样分析过程如下：（一）建筑地基的测量放线对于建筑的测量放线，一般都采用全站式的电子测距仪，它可以将水平面、垂直角度、距离等准确的测量出来。

（二）建筑主体结构纵横轴线的传递一般剧院类弧形建筑的高度较高，所以对建筑物纵横轴线的垂直度偏差要求十分精确，这样才能保证建筑的整体受力满足设计要求。

建筑纵横轴线的传递一般是向上传递，采用从建筑外部控制的办法进行调控，即将上层建筑的纵横轴线投射到基层建筑的建筑框架上，为上部建筑提供精确的建筑轴线参考。

（三）建立测量放样内部控制系统要建立一个内部控制系统，首先要在外部轴线基层定位的基础上，选择适当的轴线距离设置和轴线平行的辅助轴线，在辅助轴线的关键交点处设置一些标志，通过不同的控制点可以进行全方位的观测，检查现场的往返距离平差，对检查合格的地方做相应的标记，将标注的点作为轴线的投测点位。

第1篇一、项目背景随着现代室内设计风格的不断演变，圆弧台面因其独特的造型和流畅的线条，逐渐成为家居、公共空间装饰的热门选择。

圆弧台面不仅美观大方，而且具有较好的实用性，能够为人们提供更加舒适的休息和用餐环境。

本方案旨在为圆弧台面施工提供一套科学、合理的施工方案设计，以确保施工质量，提高施工效率。

二、施工准备1. 材料准备- 台面板材：选用环保、耐用的板材，如人造石、天然石材等。

- 钢筋：用于加强台面结构的稳定性。

- 防水涂料：用于台面底部防水处理。

- 粘合剂：用于板材拼接和固定。

- 螺丝、胶水等辅助材料。

2. 工具准备- 电钻、切割机、磨光机等电动工具。

- 尺子、水平仪、直角尺等测量工具。

- 锤子、螺丝刀等手动工具。

3. 人员准备- 施工人员：具备相关施工技能的专业人员。

- 监理人员：负责监督施工过程，确保施工质量。

三、施工工艺流程1. 现场测量- 根据设计图纸，对台面安装位置进行精确测量，确保尺寸准确。

- 确定台面水平度，使用水平仪进行校准。

2. 基础处理- 清理台面安装位置，确保表面平整、干净。

- 针对基础不平稳的情况，进行垫高处理。

3. 防水处理- 在台面底部涂抹防水涂料，防止水汽渗透。

- 确保防水涂料均匀覆盖，无遗漏。

4. 钢筋固定- 在台面底部按照设计要求布置钢筋，确保钢筋间距和锚固长度符合规范。

- 使用电钻在台面底部钻孔，将钢筋固定在孔内。

5. 板材拼接- 根据台面尺寸和形状，将板材切割成所需形状。

- 使用粘合剂将板材拼接在一起，确保拼接处平整、牢固。

6. 板材固定- 使用螺丝将拼接好的板材固定在台面底部。

- 确保螺丝紧固到位，无松动。

7. 打磨修整- 使用磨光机对台面进行打磨，确保表面光滑、无毛刺。

- 对圆弧部位进行特殊处理，使其更加流畅。

8. 清洁保养- 施工完成后，对台面进行彻底清洁。

- 提供保养指南，指导用户正确清洁和维护台面。

四、质量控制1. 材料质量- 选用符合国家标准的环保材料，确保施工质量。

曲面弧形悬挑混凝土薄板施工技术曲面弧形悬挑混凝土薄板施工技术是一种用于建筑结构中的悬挑混凝土薄板的施工技术。

它适用于需要创建曲面弧形形状的悬挑混凝土薄板的结构。

该技术的主要步骤包括：1. 设计和制作模板：根据所需的曲面形状和尺寸，设计和制作适当的模板来支撑混凝土施工。

2. 将模板安装到悬挑位置：在悬挑位置安装模板，并确保其能够正确支撑和定位混凝土。

这通常涉及使用支撑杆和其他支撑结构。

3. 喷涂或涂抹隔离层：在模板上喷涂或涂抹隔离层，以防止混凝土与模板黏合。

这可以使用塑料薄膜或特殊的模板隔离剂来完成。

4. 浇筑混凝土：浇筑混凝土至模板内，确保混凝土均匀分布，并使用振动设备来排除气泡和提高混凝土的密实性。

5. 养护混凝土：在混凝土浇筑后，需要进行养护以确保混凝土的强度和耐久性。

这可以包括覆盖混凝土表面以保持湿润，并避免过早干燥和开裂。

6. 拆除模板：在混凝土达到足够的强度后，可以拆除模板。

这需要谨慎进行，以避免对混凝土造成损坏。

曲面弧形悬挑混凝土薄板施工技术的优点包括：- 可以实现各种复杂的曲面形状和设计需求。

- 结构轻巧，具有较高的强度和耐久性。

- 施工速度相对较快，并且可以在现场进行施工，减少了运输和装配的成本和时间。

- 可以与其他建筑材料和技术相结合，例如玻璃和钢结构，以创造更多的设计可能性。

然而，曲面弧形悬挑混凝土薄板施工技术也有一些挑战，包括：- 制作和安装模板的复杂性，特别是对于具有复杂曲面形状的结构。

- 需要精确的施工过程和质量控制，以确保混凝土的均匀性和强度。

- 施工过程对施工人员的技术要求较高，需要有经验和熟练的工人。

- 需要专门的设备和工具来支持施工过程，这可能增加施工成本。

高层弧形结构大悬挑支模技术【摘要】对某工程高空悬挑结构长度长、带弧型的特点，提出了三种悬挑支撑形式，经过对比分析，选择了拉、撑结合的悬挑支撑方式，过程监测证明该术安全可行。

本文对此种形式的支撑体系方案设计、施工过程进行了介绍以供类似工程参考。

【关键词】型钢悬挑梁；脚手架；承重支模架；钢丝绳拉结；1 工程概况某办公用高层建筑，结构形式为框剪结构总建筑面积为28217.96m2，地上21层，地下1层，建筑高度为82.3m，，裙楼为3层，高度17.5 m，地下面积5156.2㎡，用作车库及设备用房。

本工程20层楼面相对标高74m处悬挑1.4—3.6米圆弧（见图1、图2）。

2 方案的选择与确定落地架搭设高度过高，支模架高宽比不满足要求。

采用钢管悬挑支撑架，搭设难度大，支撑架的稳定性、安全性保证是难点。

对采用悬挑支撑架的具体形式进行了比选，综合考虑装修阶段外悬挑脚架等因素最终确定采用如下图（图3）的支撑形式。

图3 工字钢悬挑支撑形式选用20#工字钢作为本悬挑结构支撑体系的承重主梁，工字钢悬挑长度=结构悬挑尺寸+1.0m （外架），工字钢最大悬挑长度为4.6m。

工字钢楼面内锚固长度统一取3m，采用2个Ф20螺栓固定。

悬挑工字钢外挑长度的2/3位置采用16#工字钢斜撑，斜撑下端与下一层楼面预埋的钢板焊接。

主梁外挑端头位置采用Ф20的钢丝绳上拉。

主梁平面间距为1.5m。

模板满堂支撑架采用扣件式钢管架，立杆纵向间距为1.5 m，横向间距为0.5 m，搭设高度为7.1m。

架体底部用模板进行全封闭。

支撑系统剖面如图4。

为了安装和拆卸斜撑及悬挑支撑架体，从16层开始外脚手架采用钢管悬挑出两个横距，采用Ф20的钢丝绳分别上拉至17、18层，横杆与预埋钢板焊接，上3层满铺脚手板并满挂密目式安全网。

3 方案实施（1）施工顺序：放样、下料→17层预埋钢板→18层吊环、螺栓预埋→悬挑工字钢、斜撑安装→搭设18层支模架→19层预埋吊环→19层柱、剪力墙浇筑→搭设19层区段堂支模架→20层楼面模板安装→梁板钢筋验收→支模架加固→架体验收→浇砼→砼养护→模板和支架拆除。

高层建筑工程中弧型悬挑结构施工技术发表时间：2017-03-29T08:58:44.257Z 来源：《基层建设》2016年36期作者：全俊凯[导读] 文章介绍了该工程结构设计的原理、技术要求及施工要点，可供类似工程项目参考。

广东韶关 512000摘要：随着人们生活质量的提高,人们对建筑产品立面效果的新颖和时尚有了更高的要求,某建筑工程结构造型独特，结构复杂，最终选定悬挑斜撑柱的施工设计，文章介绍了该工程结构设计的原理、技术要求及施工要点，可供类似工程项目参考。

关键词：建筑结构；结构体系；斜撑；悬挑；钢筋；模板；混凝土近年来,我国加大了对建筑行业的投资力度,建筑功能更加多元化、建筑造型美观不断拓展,建筑体型越来越新颖别致,这些复杂建筑大量涌现在给建筑物添加亮点的同时，也使得现代建筑结构也越来越复杂，也给传统结构的部件的设计及施工带来极大的挑战。

1 工程概况某建筑工程地上22层,在立面上，拥有独特的工程造型特点，建筑的两侧为弧型曲面，并采用斜撑达到建筑立面的效果，右侧部分主楼楼层结构先外突后内收，故采用悬挑构件解决。

起到传递竖向力及抗扭的作用；而各层水平梁也承担着拉杆的结构作用。

2 结构设计原理2.1 结构体系的选择(1)主塔楼部分采用型钢混凝土框架-钢筋混凝土剪力墙混合结构,裙房部分采用框架结构。

设计时地上部分主体与裙房通过设置伸缩缝，将整栋建筑分为长度适中的两部分；地下室整体浇筑，采取预留后浇带等技术措施，解决超大地下室混凝土工程开裂的问题。

(2)立面上，考虑到本工程造型特点，建筑的两侧为弧型曲面，为达到建筑立面的效果，在设计中采用了斜撑，并在两侧各设置了剪力墙，起到传递竖向力及抗扭的作用。

同时各层水平梁也承担着拉杆的结构作用。

右侧部分楼层由于先外突后内收，故采用悬挑构件解决。

(3)平面上，考虑到建筑使用功能及建筑高度的要求，在建筑东西两侧的中间，利用楼梯间及电梯间布置了大量抗侧移的钢筋混凝土剪力墙，构建了两个主核心筒，并在建筑中间联系薄弱的位置布置了三个次核心筒。

探讨高层建筑高空反弧悬挑结构施工技术探讨高层建筑高空反弧悬挑结构施工技术摘要：本文结合工程实例，介绍分析了高层建筑高空及弧悬挑结构施工技术难点，对其模板支撑体系的造型及结构计算进行了详细阐述，并从模板设计安装混凝土浇捣等方面进行了深入探讨和总结。

关键词：高层建筑；反弧悬挑结构；模板支撑；施工技术1工程概况湖南怀化某工程总建筑面积25358m2，由两栋对称单体建筑组成，地下一层，地上十六层，框架剪力墙结构，该工程融商业、住宅和地下停车一体，平面布局别具一格，整个立面阳台均为弧形设计，同时在屋面东西两侧设计了两个反弧装饰结构，左右对称，形成了非凡的立面装饰效果。

2施工难点分析反弧挑檐位于屋面结构标高56.7m处，曲面半径3.8m，计三跨共24m长，由四根挑梁支撑，结构从主立面向外悬挑3.412m，自重达40.3t，倾覆力矩为705kN/m。

因此，必须认真做好模板支撑设计，在平安可靠的根底上，确保经济合理。

反弧挑檐设计为清水混凝土，外置涂料，对挑檐底面混凝土成型质量要求较高，因此，必须严格组织好模板支撑体系的放样、定型及施工测量工作。

弧形曲面混凝土浇筑，应认真解决好混凝土密实度、曲面混凝土浇捣流淌问题。

3模板支撑体系选型通过各种方案的比拟，该工程采用型钢悬挑、底部架设钢管斜撑，与挑梁焊接构成悬挑三角架，其上安排型钢排梁，形成模板支撑的空中根底；该方案搭拆方便，场地空间利用率高，组装杆件较少，内力分配明确，且Ⅰ16组杆撤除后，可作为本工程16层铝饰板主钢骨架（设计为Ⅰ16），重复利用。

具体做法是：从15层楼面构设120b@2000钢梁，外挑4.0m，内附楼面2.0m，钢排梁采用3排Ⅰ16，用φ16高强螺栓与钢挑梁联结。

为减少钢挑梁对楼面负荷，于挑梁下部14层、13层楼面分别挑出钢管斜撑与挑梁焊接，构成三角钢架，上搭钢管扣件式脚手架，完成挑檐结构施工承力体系（见图1）。

4结构计算4.1根本假定4.1.1假定钢挑梁根部锚筋与楼面联结无相对位移，钢挑梁近似为一端固定，一端自由的悬臂件。

深圳市质量技术监督局宝安分局综合楼总建筑面积9739m2其屋顶层构造复杂主要包括两个跨度5.2m 悬挑高度2.4m的大挑檐图l大挑檐上部为预制混凝土盖板外部喷涂氟碳漆对圆弧的弧度顺滑度平整度要求很高经多方案比较最终决定采用单面模板与双面模板相结合的挑檐支模新工艺挑梁反梁混凝土二次浇筑现浇混凝土盖板屋面混凝土一次压光成型方案1主要分项工程1.1脚手架工程由于大挑檐坡度较陡振捣混凝土时侧向推力较大易造成脚手架外移因此在六层楼面上按lm步距搭设8排碗扣脚手架立杆间沿圆弧方向用钢管连接纵向用碗扣架小横杆连接每条立杆上加一可调顶托各排脚手架顶标高按圆弧放样高差确定图2鉴于架子高度较高故增加剪刀撑并在六层楼面梁位置预埋若干短钢管通过扫地钢管与承重架连成整体以防坡屋面圆弧混凝土浇筑时的水平分力使屋面圆弧变形1.2模板工程本工程采用单面模板与双面模板相结合的支模方法对底部平板段及圆弧高度小于0.5m的起弧段采用单面模板施工对圆弧高度在0.5~2.4m的急弧段采用双面模板施工l模板施工前先在地面上放出大挑檐圆弧大样水平方向以0.5m为间距分为ll段求出各段在垂直方向上的高差!!并以此控制脚手架顶标高模板弧度顺滑程度模板支撑体系和挑梁钢筋成型等2在六层楼面上按放样步距0.5m弹线放出梁板位置边线复核大挑檐反梁保证起坡线位置准确各段圆弧顺滑进而保证大挑檐圆弧外观质量3对圆弧模板支撑体系曾考虑过钢管煨弯圆弧形支撑木模螺纹钢筋弯曲等多种方式经比较决定采用l8螺纹钢自然弯曲加方木的支撑系统图2满足了圆弧的顺滑度要求且可降低施工难度节省时间4根据放样结果先用20~30cm宽小模板拼接其上再加设一层三夹板以消除小模板的折形拼缝保证圆弧的顺滑度平整度和弧度5对圆弧高度在0.5~2.4m的急弧段采用双面模板施工图3从起始线往上覆盖0.4~0.5m宽横板,采用0l2螺杆加固螺杆中设止水片两边设定位钢筋以控制屋面板厚度并起屋面圆弧大挑檐施工技术彭晓钢摘要!深圳市质量监督局宝安分局综合楼屋面构造复杂主要包括2个跨度5.2m悬挑高度2.4m的圆弧大挑檐经多方案比较决定采用单面模板与双面模板相结合的挑檐支模新工艺并采取混凝土二次浇筑现浇盖板屋面混凝土一次压光成型等技术措施收到了良好的技术经济效果关键词!圆弧大挑檐模板钢筋混凝土中图分类号!TU755.22文献标识码!B文章编号!l000-47262004l2-0906-02CONSTRUCTION TECHNOLOGY FOR BIG ARCPROJECTING ROOF EAVESPENG XiaogangAbstract In the compieX buiiding of Bao an Branch of Shenzhen Municipai Ouaiity Supervision Bureau the roofing structure is compii-cated mainiy composed of2big arc projecting eaves with span of5.2m and overhanging height of 2.4m.By aiternatives comparison anew formwork erection technoiogy is finaiiy adopted for the projecting eaves nameiy singie-face formwork and doubie-face formwork are joint-iy uesd and technicai measures such as secondary concreting in-situ concrete cover and roof concrete shaped by one-time pressed finish etc.are aiso taken achieving a good effect in technoiogy and economy.Key words big arc projecting eaves formwork steei bar concrete 彭晓钢l972年l2月生江西安福人深圳市市政工程总公司工程师硕士研究生5l8034收稿日期2004-06-08图2脚手架的搭设建筑技术Architecture Technoiogy第35卷2004年第l2期Voi.35No.l2图l挑檐结构大样!!"#!图3双面模板制作安装示意2004年第l2期图4圆弧大挑檐装饰效果止水作用O 螺杆安装时应事先与板钢筋焊接固定O 在模板内侧各跨中部设400mmxl 000mm 混凝土浇筑孔,待混凝土浇至预留孔时再行封闭O1.3钢筋工程(l >圆弧反梁主筋按放样高差!!制作,主筋须与lil 放样平面图进行实际比较,确认符合要求后方可进入下一道工序0(2>由于圆弧大挑檐外形复杂,异形梁板较多,部分梁箍筋及主筋锚固尺寸根据图纸难以精确定位,因此局部梁钢筋应根据楼板铺设后的实际尺寸下料0(3>四周搭设操作平台,严禁直接踩踏板筋,板钢筋马凳用电焊固定并加密布置,以确保有效高度01.4混凝土工程由于圆弧大挑檐反梁较大,吊模不易固定,易造成偏位0为确保混凝土密实,圆弧大挑檐混凝土分两次浇筑0先浇筑l00mm 厚薄板,再浇筑反梁混凝土0(l >屋面混凝土表面平整度控制 每隔2m 提前用短钢筋电焊固定在板筋上,上涂红漆作为控制点,浇筑混凝土时拉斜线找平0(2>采用粒径5~25mm 的细石,在满足混凝土浇筑要求的前提下,坍落度应尽可能小(到现场时为60~80mm >0(3>单面支模处混凝土先使用平板振动器振捣,再将滑移下坠的混凝土刮到上部去,待混凝土初凝后再用手提小型平板振动器稍加振捣并抹平,以确保屋面混凝土内实外平0采用上述方法,因混凝土无法按常规振捣而不易密实,须待初凝后再振捣,易造成混凝土内伤和裂痕0施工中采取控制混凝土坍落度(30~50mm >\入模时适时振捣和及时控制上下段板混凝土浇筑厚度等对策0为保证板面平整度,随捣随用l=2水泥砂浆抹平0(4>双面支模处用033插入式振动器(内振>与050振动器(外振>相配合进行振捣0待浇至混凝土预留孔时封闭浇筑孔,再从上一排浇筑孔插入振动器0由于钢筋较密且板较薄,造成混凝土振捣困难,应及时用敲击法逐点检查,以避免漏振0(5>混凝土终凝后覆盖草袋定时浇水养护,养护时间不少于l0d (5d 后可撤去草袋>0(6>薄板混凝土浇筑完成后,即可在混凝土板上支反梁模板,反梁顶部加设盖板,每隔l.5m 留一浇筑孔,使用033插入式振动器0待浇至预留孔时封闭,再从上一排浇筑孔插入振动器0(7>为保证大圆弧挑檐边角不破损,达到一次完成,须在浇混凝土28d 后方可拆除底模01.5混凝土盖板施工大挑檐上部原为预制混凝土盖板,考虑防水效果,决定改为现浇板0在反梁完成后支设盖板模板,跨中留一块0.8m 宽的预留盖板后浇,从此预留板处拆模后支设后浇板模板,并将其四周混凝土面凿成上宽下窄c V y 状,浇筑混凝土前冲洗干净,以保证接缝接合紧密不漏水01.6氟碳漆喷涂装饰大圆弧挑檐外侧面未采用铝扣板,而是采用氟碳漆仿铝板直接喷涂,其施工工艺如下0(l >满刮(或用滚筒>强粘结柔性腻子,将网粘到墙上,应纵横交叉填满填实缝隙,以防基面龟裂0(2>腻子施工 采用c 卓能l 号y 强粘结柔性防水腻子配稀释剂满刮3道并打磨3次!用c 卓能8号y 细腻子满刮l 遍,打磨,4h 后用水养护2遍!抛光腻子!用批刀或滚筒满刮(滚>l 遍待干后打磨,要求光滑平整无砂印0(3>喷涂 抗碱封闭底漆采用c 宏丰y 氟碳封固底漆喷涂l 道!间隔l2h 后用c 宏丰y 氟碳底漆喷涂第一道着色底漆!完全固化后打磨!喷涂第二道,固化后再打磨!用c 宏丰y 氟碳面漆喷一遍面漆,完全固化后l2h 喷涂第二道面漆!干燥l2h 后喷涂罩光清漆0氟碳漆每一遍喷涂时须将墙面充分湿润,涂层应达到足够的厚度,要求手感光滑,无色差02技术措施(l >大圆弧挑檐现浇混凝土高度在0.5m 内者可在单面模板上施工,主要靠混凝土自身的凝聚力\模板面的摩阻力和钢筋网的张拉阻力的限制,至混凝土硬化成型后不再沿斜面下滑,故施工时可采用三夹板增加模板对混凝土的摩阻力,并保证圆弧混凝土表面平整顺滑0(2>对圆弧高度在0.5~2.4m 的急弧段,采用双面模板施工0由于模板对混凝土施工成型的制约,混凝土板可满足内实外光的要求0但由于板的厚度小(仅l00mm >,除去钢筋及保护层厚度,中间间隙小于50mm ,若钢筋绑扎位置尺寸有误差,则振动棒更难插入0施工中须注意防止钢筋位移及产生蜂窝,浇筑过程中可采用榔头敲击模板听音探查9使用小振动棒,按序插振,防止漏插9对无法振到的部位和死角,应采用开窗口\人工插钎插捣\榔头敲击模板等方式,将混凝土振捣密实0(3>大圆弧挑檐外侧面混凝土平整度及弧度,除靠控制模板表面平整度外,还靠圆弧模板支撑体系及圆弧放样效果来保证0本工程模板支撑体系采用l8螺纹钢筋,按lil 圆弧放样高差!!自然弯曲加方木的支撑系统,满足了圆弧顺滑度和刚度要求,可降低施工难度和成本并节约工期03施工效果(l >施工完毕后检查,单面模板部位混凝土内实外光,双面模板部位底部的混凝土因钢筋密集振捣棒不易插入,有少量小范围的蜂窝麻面,但总体混凝土密实0经修补做淋水检查,未发现渗漏现象0(2>本工程采用七夹板加三夹板模板工艺,拆模后经检测表面平整度偏差小于3mm ,圆弧顺滑度偏差小于5mm ,满足要求,可在不抹灰的情况下直接进行刮腻子和喷涂氟碳漆0(3>氟碳漆喷涂完成后,完全达到仿铝板的装饰效果(图4>,圆弧大挑檐与外墙氟碳涂料融为一体,具有很强的装饰效果0屋面圆弧大挑檐施工技术!!"#!。
