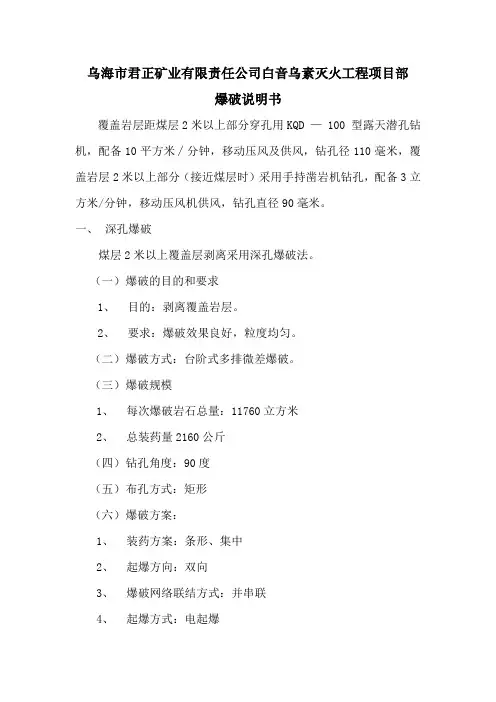

乌海市君正矿业有限责任公司白音乌素灭火工程项目部爆破说明书覆盖岩层距煤层2米以上部分穿孔用KQD — 100 型露天潜孔钻机，配备10平方米∕分钟，移动压风及供风，钻孔径110毫米，覆盖岩层2米以上部分（接近煤层时）采用手持凿岩机钻孔，配备3立方米/分钟，移动压风机供风，钻孔直径90毫米。

一、深孔爆破煤层2米以上覆盖层剥离采用深孔爆破法。

（一）爆破的目的和要求1、目的：剥离覆盖岩层。

2、要求：爆破效果良好，粒度均匀。

（二）爆破方式：台阶式多排微差爆破。

（三）爆破规模1、每次爆破岩石总量：11760立方米2、总装药量2160公斤（四）钻孔角度：90度（五）布孔方式：矩形（六）爆破方案：1、装药方案：条形、集中2、起爆方向：双向3、爆破网络联结方式：并串联4、起爆方式：电起爆5、起爆时间隔A、同排：同段B、排间：25毫米微差间隔C、孔内同段（七）爆破技术参数1、台阶高度：10米2、台阶破面角：65度3、采宽：20米4、孔径：110毫米5、孔深：10.5米6、地盘抵抗线：7.66米7、边眼距：3米8、孔距：5米9、行距：6米10、超深：0.5米11、炸药单耗：0.2公斤/立方米12、雷管单耗：0.01个/立方米13、炮空排数：3排14、炮孔个数：6015、充填长度：2.25米16、雷管总量：120发17、炸药总量：2187公斤（八）爆孔平面示意图钻孔布置平、剖面图（九）爆破器材加工指令1、加工药包：60个2、加工雷管：120发其中：1段：20×2=402段：20×2=403段：20×2=403、放炮线长600×2+200=800米（十）爆破网络计数1、起爆源：电起爆2、联结方式：并串联3、放炮线参数：2.5毫米井下放炮线1000米（十一）爆破安全距离计算1、地震波安全距离Rs=(K/Vs)1/aQ1/3=(150/10)1/1.5×21601/3=96米2、冲击波安全距离Rs=KQ=215m3、飞石安全距离Rs=20Kn2W=20×1.5×0.82×3=57.6m，取300m。

XXXXXXXXXX公司爆破作业设计说明书（编号：）一、本说明书是为爆破作业制作。

二、爆破作业时间拟定为：年月日。

三、本说明书依据《爆破设计和施工组织方案》（编号）和本次爆破孔网参数设计制作。

爆破危害效应计算、应急处置、安全警戒程序等本说明未涉及部分按设计施工方案执行。

四、以下内容为本说明书的组成部分：1、总说明表（表1）；2、孔网布置、药量与起爆网路设计表（表2）3、孔网、储存点、安全警戒点、起爆点布置图（表3）4、人员分工及职责（表4）五、说明书制作与审批1、设计制作人（签名）：2、审核人员（签名）：3、批准人（签名）：六、批准日期：年月日总说明表（表1）作业地点作业时间排数（排）排距（米）孔数（个）孔距（米）孔径毫米倾角度最小抵抗线米爆孔总长米延米装药Kg ∕ m填塞长度米总装药量： kg，其中：雷管用量：发，其中：大包中卷小卷导爆管雷管瞬发电雷管方案设计单段最大药量kg 方案设计警戒距离米本次单孔最大药量kg本次单段最大药量kg 起爆方式起爆顺序延期时间爆破分段孔内：孔间：排间：作业总负责人安全负责人技术负责人钻孔负责人安全员爆破员警戒点个警戒距离米警戒人员人作业点概况危险危害因素与安全措施孔网布置、药量与起爆网路设计表（表2）孔网测量： 设计：排号孔号孔深（m ） 孔况（水深、泥层、裂隙、废孔、通顺） 装药量（kg ） 填塞长度 孔内起爆体 单孔 小计 数量 位置和段别合计1、孔网布置：孔距 米、排距 米，布孔类型： 。

2、装药说明：3、填塞说明：4、孔外起爆网路与爆点：孔网、储存点、安全警戒点与起爆点布置图（表3）北警戒说明：1、共设置个固定警戒点，分别是。

2、设流动岗哨个，使用机动车和车载警报器进行警戒。

3、固定警戒点人员必须坚守岗位，使用手持喊话器或者鸣哨、呼喊等方式提醒并驱赶人员、牲畜，使用对讲机与总负责人保持不间断联系，报告警戒情况。

爆区孔网布置简图储存、警戒、起爆点布置图4人员分工、工作职责与要求表（表4）工作内容人员工作职责与要求总负责人全权负责现场施工组织管理，分派人员和工作任务、下达作业开工、起爆、警戒与解除等指令。

爆破计划说明书
慈利一鸣中学现需对新建运动场主席台的地基进行平整，需要对岩石进行爆破。

原工程已完成，但因8月11日县教育局领导检查后，认为该工程不合格，还需继续对原岩体进行爆破，加长8米，宽10米，高7米，约700立方米，需用炸药72公斤，电雷管200发。

现将爆破计划说明如下：一、爆破地点
位于慈利一鸣中学一校区校园操场边
二、爆破时间
8月12日至8月18日
三、爆破性质
露天钻孔爆破
四、爆破数量
每天用药量12—15公斤，雷管20—30发。

五、爆破方法
爆破严格按照爆破操作规程和安全操作过程实施爆破操作。

六、安全防护措施
1、确定肖红云为爆破员，贾豁然为安全员，警戒人员：张
立伟、皇国正合校保卫处工作人员陈康晶、徐兵。

2、采用浅孔爆破法，炮眼深3m，间距1.2m，装药5支，
对炮眼采用纺织袋加装有黄土的编织袋覆盖，在8月12日至8月18日期间完成，每天两次放炮，中午一次，下午五点半，放炮前采用三次警戒哨声，第1次哨声，现场的施工人员与其他闲杂人员和现场器械撤离警戒线外。

第2次哨声，安全员、警戒员到位至警戒线，爆破员负责检查连线网络是否完好，第3次哨声由爆破员负责放炮。

放炮后，爆破员检查是否全部爆破完毕，如没有盲炮方可解除警戒，如有盲炮采用水灌法处理，或在盲炮的相同位置隔开0.3米处打眼放炮处理。

爆破员：
2011年8月12日。

掏槽爆破
1
炮孔布置与形式
2
掏槽孔形式
3
爆破参数的确定
4
爆破说明书与爆破图表
1
行内借鉴
行内借鉴
Hot Tip ❖掏槽爆破的特点 ❖掏槽孔的形式 ❖掏槽爆破参数的确定
2
行内借鉴
巷（隧）道掘进爆破
1
巷（隧）道掘进 爆破作业包括平 巷、斜井和隧道 等各种地下通道 的爆破。
2
受掘进断面制 约，只有一个 自由面。
2、周边眼：它是控制巷道成型好坏的关键，其眼口中心 都应布置在设计掘进巷道的轮廓线上，眼底应稍向轮 廓线外偏斜100~150mm，间距0.5~1m。 周边眼还包括底眼，底眼的作用主要是控制巷道底板 标高以及抛掷已破碎的岩石。底眼口应高出底板水 平150mm以防灌水，眼底要向下倾斜，可扎到底板 标高以下200mm。
» 特点：个掏槽孔的轴线互相平行且处于一个平面内， 炮孔数目3~7个，孔间距8~12cm，空孔同装药孔相间 布置，爆后掏出一条不太宽的缝隙。
» 适用范围：中等硬度以上岩石。
龟 裂 掏 槽
12
行内借鉴
垂直掏槽-三角柱掏槽
⑵、桶形掏槽（又称柱形掏槽）
掏槽孔的布置多采用对称式易于掌握，在一般中硬岩石巷道中使 用效果很好，采用较多经常采用的形式有：三角柱掏槽、菱形 掏槽、五星掏槽。
• 倾斜掏槽的缺点： 炮孔深度受巷道宽度或高度的限制，抛渣较远， 易打坏工作面附近的临时支架。
2、垂直掏槽（桶形掏槽）
• 特点：所有掏槽孔都垂直于工作面，彼此平行。其
中有些孔为不装药孔，提供装药孔爆破时的碎胀空 间。
11
行内借鉴
垂直掏槽（桶形掏槽）
• 类型：龟裂掏槽、桶形掏槽、螺旋掏槽。 ⑴、龟裂掏槽（见下图 ） ：
