蜗轮蜗杆设计步骤
蜗轮蜗杆设计步骤：
步骤一：确定工作参数
首先需要确定蜗轮蜗杆的工作参数，例如传递功率、转速、转矩、受力方向等。这些参数将决定蜗轮蜗杆的基本设计参数。
步骤二：选择材料
在确定工作参数之后，需要根据工作条件选择适合的材料。蜗轮一般选用高强度的材料，例如硬质合金、铸钢、铸铁等。对于蜗杆来说，一般选用高硬度、高强度的材料，例如45钢、40Cr、35CrMo等。
步骤三：计算传动比
传动比 = 蜗轮齿数 ÷ 蜗杆螺旋线高度。传动比决定了蜗轮和蜗杆的相对转速和转矩大小。
步骤四：选择蜗杆模数
蜗杆的模数可以根据蜗轮和蜗杆的传动比和齿数来选择，一般在0.2～2之间。
步骤五：计算齿距和齿宽
齿距和齿宽需要结合蜗轮和蜗杆的模数和齿数来计算，保证蜗轮蜗杆的齿轮啮合平稳。
步骤六：计算螺距角
螺距角是蜗杆的重要参数。螺距角过大会造成摩擦力过大，螺距角过小则会导致螺杆摩擦力不足。一般螺距角为5°至30°。
步骤七：计算轴心距和啮合角
轴心距和啮合角是设计蜗轮蜗杆过程中非常重要的参数，需要根据传动比、模数、齿数等因素来计算。
步骤八：校核设计参数
设计蜗轮蜗杆的参数后，需要进行校核检验，确保设计参数的合理性和可靠性。校核包括强度校核、接触应力校核等。
步骤九：设计蜗轮蜗杆装配尺寸
蜗轮蜗杆装配尺寸需要考虑啮合状态下的轴向间隙、径向间隙和公差等因素。在设计装配尺寸时需要考虑到装配的方便性和精度要求。
步骤十：绘制蜗轮蜗杆图纸
蜗轮蜗杆图纸需要按照设计参数进行详细绘制，包括蜗轮和蜗杆的各项参数和装配尺寸等。绘制时需要考虑到制造的方便性和加工精度要求。
以上是蜗轮蜗杆的设计步骤，设计时需要注意各个参数的合理性和可靠性，同时考虑到加工和制造的实际情况。
蜗轮蜗杆推力计算公式
蜗轮蜗杆传动是一种常见的传动方式，它利用蜗轮和蜗杆的啮合来实现传动。在工程中，蜗轮蜗杆传动常用于需要较大减速比和较大传动力的场合。在设计和使用蜗轮蜗杆传动时，需要对其推力进行计算，以确保传动系统的正常运行。本文将介绍蜗轮蜗杆推力的计算公式及其应用。
蜗轮蜗杆传动的推力计算是十分重要的，因为推力的大小直接影响着传动系统的稳定性和寿命。在蜗轮蜗杆传动中，推力主要由蜗杆的螺旋线和蜗轮的啮合力产生。蜗轮蜗杆传动的推力计算公式如下：
F = (P tanα) / (cosα μ sinα)。
其中，F为蜗轮蜗杆传动的推力，P为传动力，α为螺旋线角度，μ为蜗杆与蜗轮之间的摩擦系数。
在实际应用中，蜗轮蜗杆传动的推力计算需要考虑多种因素。首先，需要确定传动力P的大小。传动力P是由传动系统所传递的动力决定的，通常需要根据实际工况和负载来确定。其次，需要确定螺旋线角度α的数值。螺旋线角度α是蜗杆螺旋线的角度，它决定了蜗杆的传动效率和推力大小。最后，需要确定摩擦系数μ的数值。摩擦系数μ是蜗杆与蜗轮之间的摩擦系数，它直接影响着传动系统的推力大小和传动效率。
在实际应用中，蜗轮蜗杆传动的推力计算需要综合考虑传动力、螺旋线角度和摩擦系数等因素，以确保传动系统的正常运行。此外，还需要根据实际工况和负载情况对传动系统进行合理的设计和选择，以满足工程需求。
蜗轮蜗杆传动的推力计算在工程设计和应用中具有重要意义。合理的推力计算可以确保传动系统的稳定性和寿命，同时还可以提高传动效率和节约能源。因此，在实际工程中，需要对蜗轮蜗杆传动的推力进行准确的计算和分析，以确保传动系统的正常运行。 除了推力计算外，蜗轮蜗杆传动还需要考虑许多其他因素，如传动效率、传动比、噪音和振动等。这些因素都直接影响着传动系统的性能和稳定性。因此，在实际应用中，需要对蜗轮蜗杆传动进行全面的分析和设计，以确保传动系统的正常运行和长期稳定性。

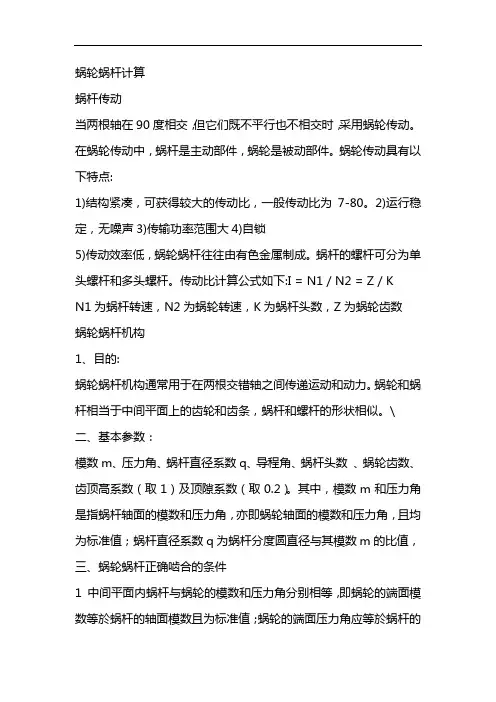

蜗轮蜗杆计算
蜗杆传动
当两根轴在90度相交，但它们既不平行也不相交时，采用蜗轮传动。在蜗轮传动中，蜗杆是主动部件，蜗轮是被动部件。蜗轮传动具有以下特点:
1)结构紧凑，可获得较大的传动比，一般传动比为7-80。2)运行稳定，无噪声3)传输功率范围大4)自锁
5)传动效率低，蜗轮蜗杆往往由有色金属制成。蜗杆的螺杆可分为单头螺杆和多头螺杆。传动比计算公式如下:I = N1 / N2 = Z / K
N1为蜗杆转速，N2为蜗轮转速，K为蜗杆头数，Z为蜗轮齿数
蜗轮蜗杆机构
1、目的:
蜗轮蜗杆机构通常用于在两根交错轴之间传递运动和动力。蜗轮和蜗杆相当于中间平面上的齿轮和齿条，蜗杆和螺杆的形状相似。\
二、基本参数：
模数m、压力角、蜗杆直径系数q、导程角、蜗杆头数 、蜗轮齿数、齿顶高系数（取1）及顶隙系数（取0.2）。其中，模数m和压力角是指蜗杆轴面的模数和压力角，亦即蜗轮轴面的模数和压力角，且均为标准值；蜗杆直径系数q为蜗杆分度圆直径与其模数m的比值，
三、蜗轮蜗杆正确啮合的条件
1 中间平面内蜗杆与蜗轮的模数和压力角分别相等，即蜗轮的端面模数等於蜗杆的轴面模数且为标准值；蜗轮的端面压力角应等於蜗杆的
轴面压力角且为标准值，即 m
2 当蜗轮蜗杆的交错角为时，还需保证，而且蜗轮与蜗杆螺旋线旋向必须相同。
四、几何尺寸计算与圆柱齿轮基本相同，需注意的几个问题是：
蜗杆导程角()是蜗杆分度圆柱上螺旋线的切线与蜗杆端面之间的夹角,与螺杆螺旋角的关系为，蜗轮的螺旋角，大则传动效率高，当小於啮合齿间当量摩擦角时，机构自锁。
引入蜗杆直径系数q是为了限制蜗轮滚刀的数目，使蜗杆分度圆直径进行了标准化m一定时，q大则大，蜗杆轴的刚度及强度相应增大；一定时，q小则导程角增大，传动效率相应提高。
蜗杆头数推荐值为1、2、4、6，当取小值时，其传动比大，且具有自锁性；当取大值时，传动效率高。
齿轮蜗杆计算总结 1 / 10
蜗轮蜗杆设计特色
1.蜗轮 (或斜齿轮 )螺旋角 β 与蜗杆螺旋升角 λ大小相等方向同样 .
即 β=λ +β=+λ
2 压力角相等 : α 1=α 2
3 中心距 A=(d1+d2)/2+ 放大空隙 .
图 1. 蜗轮蜗杆传动
4 蜗轮蜗杆传动与模数关系 λ
壓 力
角α 距
心
中
β
(A) 假如蜗轮为直齿 : m1=m2 公式 (1)
(B) 假如蜗轮为斜齿 : 其模数为法向模数 即 mn.
而蜗杆模数为轴向模数 ,轴向模数等于斜齿轮的端面模数 : m 端=m 轴
(C) 斜齿轮法向模数与其端面模数的换算关系以下 :
m 法=m 端 cosβ 公式 (2)
5 速比 : i= 蜗轮齿数 /蜗杆头数 =Z2/Z 1 公式 (3)
单头蜗杆转一圈 ,蜗轮转一个齿 .
双头蜗杆转一圈 ,蜗轮转二个齿 .
6.齿厚减薄量 : 一般的齿轮设计都要求将齿厚减薄 ,对于大模数 (m>1)的齿轮 ,我们在手册中能够查到 .但对于 (m<1)小模数齿轮我们没有有关的手册 ,所以依据经验我们商定以下 :
(1):蜗杆的法向齿厚减薄 0.07~0.08; （用公差控制）
(2)蜗轮 : 直齿齿厚减薄 0.02~0.03, （用公差控制）
斜齿齿厚不变 .
7. 齿轮的当量齿数 Z 当与其齿数 Z2 的关系 : Z 当= Z2/COS3β 公式 (4)
标准直齿圆柱齿轮尺寸计算 :
第 1頁，共 9頁 齿轮蜗杆计算总结 2 / 10 表 1:标准直齿轮尺寸计算
各部分名称 代号
模 数 M
压 力 角 A
分度圆直径 d 分
齿 顶 高 h 顶
齿 根 高 h 根
全 齿 高 H
齿顶圆直径 D 顶
齿根圆直径 D 根
基 圆 直 径 d 基
周 节 T
分度圆齿厚 S
