线管 隐蔽工程验收记录

JUNE 2021 电气线管隐蔽工程验收记录

整理人 尼克

知识改变命运 隐蔽工程检查验收记录表

表D1-1 编号：

工程名称 隐蔽日期

现我方已完成 （层） （轴线或房间） （高程）

（部位）的（ ）工程，经我方检验，符合设计规范要求，特申请进行隐蔽验收。

依据： 施工图纸（施工图纸编号 ）、

设计变更/洽商（编号 ）和有关规范、规程。

材质： 主要材料

规格/型号

特殊工艺：

申报人：

审核意见：

□ 同意隐蔽 □ 修改后自行隐蔽 □ 不同意，修改后重新报验

质量问题：

参加

人员

签字 建设(监理)单位 施工单位

技术负责人 质检员 工长

本表由施工单位填报，城建档案馆、建设单位、施工单位各保存一份

隐蔽工程检查验收记录

工程名称： 建设单位： 图号：

隐蔽部位： 施工单位： 隐蔽日期： 年 月

日

隐蔽检查内容：

监理工程师

核查意见： 人防工程质监部门

验核意见： 试验单、合格证、焊件编号 名称或直径 出厂合格证编号 试验单编号

核查人： 验核人：

专业技术负责人： 质量检查员： 工长： 填表人：

注：本表适用于砼、钢筋、砌体埋筋、防水、回填土等隐蔽工程。

SG—A094

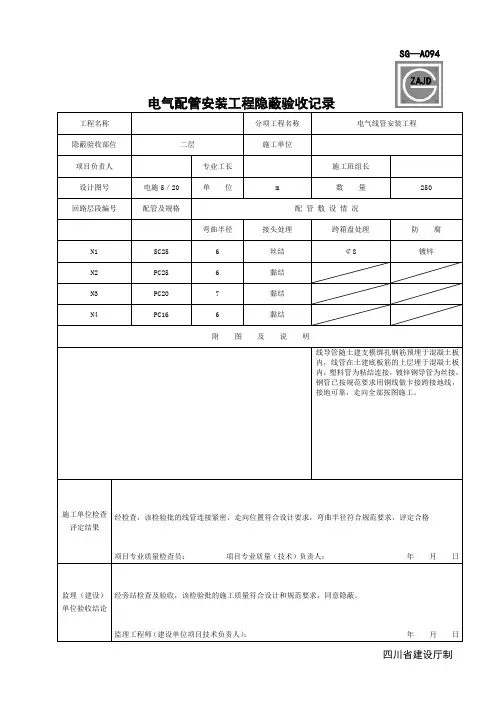

电气配管安装工程隐蔽验收记录

工程名称 分项工程名称 电气线管安装工程

隐蔽验收部位 二层 施工单位

项目负责人 专业工长 施工班组长

设计图号 电施5／20 单 位 m 数 量 250

回路层段编号 配管及规格 配 管 敷 设 情 况

弯曲半径 接头处理 跨箱盘处理 防 腐

N1 SC25 6 丝结 ￠8 镀锌

N2 PC25 6 黏结

N3 PC20 7 黏结

N4 PC16 6 黏结

附 图 及 说 明

线导管随土建支模绑扎钢筋预埋于混凝土板内，线管在土建底板筋的上层埋于混凝土板内，塑料管为粘结连接，镀锌钢导管为丝接，钢管已按规范要求用铜线做卡接跨接地线，接地可靠，走向全部按图施工。

施工单位检查

评定结果 经检查，该检验批的线管连接紧密，走向位置符合设计要求，弯曲半径符合规范要求，评定合格

项目专业质量检查员： 项目专业质量（技术）负责人： 年 月 日

监理（建设）

单位验收结论 经旁站检查及验收，该检验批的施工质量符合设计和规范要求，同意隐蔽。

监理工程师（建设单位项目技术负责人）： 年 月 日

四川省建设厅制 SG－A094填写说明

一、本表适用于金属线管、塑料线管、电缆导管、在混凝土梁、板、柱、砖墙上及顶棚内暗敷设，以及电线管、电缆管预埋于地下的隐蔽安装质量验收记录。

二、该隐蔽工程检验批可按使用功能的区域、层段进行划分。

三、本表由施工单位填写，经自检合格后报监理（建设）单位检查合格认可签字才能隐蔽，并根据工程的特点在说明及简图樘中简要说明安装情况和画出简图。

四、质量要求：

1．金属线管应有可靠接零接地，采用螺纹连接胸钢套管，连接处两端应有跨接地线。

01从年月日时分起到年月日时

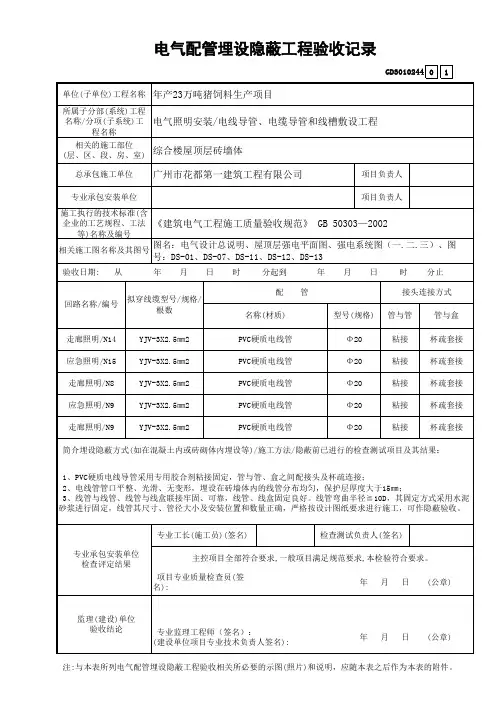

年 月 日(公章) 监理(建设)单位󰀀 验收结论 专业监理工程师（签名）：󰀀(建设单位项目专业技术负责人签名): 年 月 日(公章) 简介埋设隐蔽方式(如在混凝土内或砖砌体内埋设等)/施工方法/隐蔽前已进行的检查测试项目及其结果： 1、PVC硬质电线导管采用专用胶合剂粘接固定，管与管、盒之间配接头及杯疏连接； 2、电线管管口平整、光滑、无变形，埋设在砖墙体内的线管分布均匀，保护层厚度大于15㎜󰀀󰀀； 󰀀3、线管与线管、线管与线盒联接牢固、可靠，线管、线盒固定良好。线管弯曲半径≧10D，其固定方式采用水泥砂浆进行固定，线管其尺寸、管径大小及安装位置和数量正确，严格按设计图纸要求进行施工，可作隐蔽验收。 专业承包安装单位󰀀 检查评定结果 专业工长(施工员)(签名) 检查测试负责人(签名)主控项目全部符合要求,一般项目满足规范要求,本检验符合要求。 项目专业质量检查员(签名):应急照明/N9YJV-3X2.5㎜2走廊照明/N9YJV-3X2.5㎜2PVC硬质电线管Φ20PVC硬质电线管Φ20粘接杯疏套接粘接杯疏套接粘接杯疏套接应急照明/N15YJV-3X2.5㎜2PVC硬质电线管Φ20粘接杯疏套接走廊照明/N8YJV-3X2.5㎜2PVC硬质电线管Φ20走廊照明/N14YJV-3X2.5㎜2PVC硬质电线管Φ20粘接杯疏套接回路名称/编号拟穿线缆型号/规格/根数配 管接头连接方式名称(材质)型号(规格)管与管管与盒施工执行的技术标准(含󰀀企业的工艺规程、工法󰀀等)名称及编号《建筑电气工程施工质量验收规范》 GB 50303—2002相关施工图名称及其图号图名：电气设计总说明、屋顶层强电平面图、强电系统图（一.二.三）、图号：DS-01、DS-07、DS-11、DS-12、DS-13 验收日期:分止综合楼屋顶层砖墙体总承包施工单位广州市花都第一建筑工程有限公司项目负责人专业承包安装单位项目负责人电气配管埋设隐蔽工程验收记录GD3010244单位(子单位)工程名称年产23万吨猪饲料生产项目所属子分部(系统)工程󰀀名称/分项(子系统)工󰀀程名称电气照明安装/电线导管、电缆导管和线槽敷设工程相关的施工部位󰀀(层、区、段、房、室)电气配管埋设隐蔽工程验收记录02从年月日时分起到年月日时

电气配管安装工程隐蔽验收记录

工程名称 大竹东湖荷兰映像景观工程 分项工程名称 电气线管安装工程

隐蔽验收部位 一期1＃、2＃楼区域 施工单位 重庆帝瑞园林景观艺术有限公司

项目负责人 黎家相 专业工长 王林 施工班组长 张兴义

设计图号 \ 单 位 M 数 量 466

回路层段编号 配管及规格 配 管 敷 设 情 况

弯曲半径 接头处理 跨箱盘处理 防 腐

N1 PC25 大于6D 黏结 无 无

N2 PC25 大于6D 黏结 无 无

N4 PC25 大于6D 黏结 无 无

附 图 及 说 明

线导管随土建支模绑扎钢筋，预埋于混凝土板内，线管在土建底板筋的上层埋于混凝土板内，塑料管为粘结连接，焊接钢管为焊接连接，钢管已按规范要求用铜线做卡接跨接地线，接地可靠，走向全部按图施工.

施工单位检查

评定结果 经检查，该检查批的线管连接紧密，走向位置符合设计要求，弯曲半径符合规范要求，评定合格

项目专业质量检查员: 项目专业质量（技术）负责人： 年 月 日

监理（建设)

单位验收结论

监理工程师（建设单位项目技术负责人）： 年 月 日

四川省建设厅制 电气配管安装工程隐蔽验收记录

工程名称 大竹东湖荷兰映像景观工程 分项工程名称 电气线管安装工程

隐蔽验收部位 一期6#、7＃、8＃楼区域 施工单位 重庆帝瑞园林景观艺术有限公司

项目负责人 黎家相 专业工长 王林 施工班组长 张兴义

设计图号 \ 单 位 M 数 量 622

回路层段编号 配管及规格 配 管 敷 设 情 况

弯曲半径 接头处理 跨箱盘处理 防 腐

N1 PC25 大于6D 黏结 无 无

N2 PC25 大于6D 黏结 无 无
