京信NIX-43系列IDU调试指导
京信NIX-43系列微波IDU标准IP地址：192.168.168.1/2/3/4
1、 电脑设置：
192.168.168.X （X的取值范围5-254）子网掩码：255.255.255.0
电脑设置步骤
1.1 设置调测电脑IP和IDU的IP在同一网段
用网线连接设备以太网接口和电脑网口；
将电脑IP地址设成与设备同一网段，如下图：
图 1 设置IP-1
图 2 设置IP-2
(公司出厂都已经设置好（出厂配置了IP地址为192.168.168.3的IDU为第5口时钟，所以
这台设备应安装在老基站，IP地址为192.168.168.1的IDU为第9
口时钟，这台设备要装在新基站），功率太高可降低，有干扰可更换频率，其它选项基本上不用配置)；我们的光模块
插第5口，业务光纤从5口出，两端都一样。电脑调试可用面板上的1、2、3、4网口，不
能连CIT口，CIT有其它用处，比如说不知道IDU的IP是多少，可从CIT口进入查询，这需
要另处一条数据线。
IDU安装图：电源必需要48V，XPD的两个端口要自环起来，如图电源口旁。
菜单简单介绍：
一、Brief:
1.1 System Composition:微波链路信息，可直接看到本端—对端的基本信息（微波调通
是两个绿灯，微波不通是红灯，不通是看不到对端的信息的）
1.2 Device Information:查看IDU的软件版本、IDU序列号、MSE值、及ODU的当前设置
信息
二、Guide:
快速设置设备信息（包括：IDU的IP配置及ODU发射功率频率等）
三、Configuration：
3.1 Switch:
3.1.1 Ports： 是查看IDU各个端口的状态，可开启或关闭每一个端口及调整协商模式
（自协商、全双工）；
3.1.2 VLAN：内的所有选项都应该是
unaware:
3.1.3 syncE：可调整时钟源，老基站的IDU时钟要设置在第5口，对端新基站设置在第
引擎
35CommunicationsWorldWeekly
美编：牛大伟编辑：赵光磊z@年3月日无线通信承载传送
2011年PTN将成为国内光网络市场的重要推动力。LTE业务解决方案测试项目中，烽火通信的双归属保护测试成为亮点，保护倒换时间均优于50ms，其完善的保护方式得到了各方相关人员的认可。随着无线数据业务的迅速增长，用户对业务带宽、稳定性要求的不断提高，其为运营商带来发展机遇的同时，也对运营商移动通信系统和承载网带来了前所未有的挑战。中国联通集团于今年年初，提出对全国56个重点城市的原有3G网络进行HSPA+64QAM的升级计划。针对新一代面向分组业务的承载，烽火通信提出PTN分组传送网解决方案，并率先在广州联通HSPA+承载测试和PTN现网综合业务承载测试，测试结果证明PTN分组传送网可以对HSPA+业务、现网的2G、3G、固网等多业务以及后续LTE提供完美承载。依靠传输领域丰富的技术积累和最先进的软硬件方案，测试表现获得多方一致认可。烽火通信PTN分组传送解决方案，结合传送和数据能力，面向未来LTE承载设计，融合了各方面技术优势。PTN可稳定承载HSPA+网络广州联通于2010年11月中旬完成烽火PTN承载HSPA+网络建设和调测，11月底正式开始承载HSPA+业务，12月初完成联通集团对广州HSPA+承载项目的审核和总结。PTN承载HSPA+网络，核心层采用CiTRANS660设备，接入层采用CiTRANS640、CiTRANS620设备。从2010年11月底至今的3个多月的中，PTN承载HSPA+业务网络稳定运行。为了进一步验证PTN技术优势，按照联通集团要求，广州联通于2011年2月中旬采用烽火通信PTN设备搭建PTN试验网，对PTN现网业务承载能力和L3相关功能进行现网测试。在三周的测试过程中，进行了2G、3G、HSPA+、L3VPN、PTN与MSTP互通等多种现网业务承载测试。广州联通全方位测试了烽火PTN的业务承载稳定性、网内及网间的多种保护方案以及倒换性能。整个测试过程严谨、深入，尤其针对HSPA+和L3VPN业务进行了长期稳定性测试，业务延迟、抖动、丢包率、误码等指标完全符合严格QS设置下的业务性能要求，系统运行高效、稳定。在LT业务解决方案测试项目中，烽火通信LT业务以及L3相关业务配置采用图形化界面，操作便捷、快速，S、X接口监测的业务时延、抖动和丢包率指标良好。在L3VPN测试项目中，PE-PE/PE-CE路由协议功能测试和L3VPN业务实例测试验证了烽火通信PTN设备的3层功能。各方面优异表现获得测试人员和省公司好评。在本次广州联通现网测试中，烽火通信率先完成双归保护、LSP1：1端到端保护、环网保护、分段保护方式（环网+LSP1:1）、MSTP和PTN对接保护、PTN和下挂OLT对接保护等一系列保护方式的测试，所有保护方式测试项目一次性通过，各项指标满足电信级要求。LTE业务解决方案测试项目中，烽火通信的双归属保护测试成为亮点，保护倒换时间均优于50ms，其完善的保护方式得到了各方相关人员的认可。烽火通信TN解决方案的三大特色烽火通信系列化TN设备采用电信级功能架构，融合SDH网络的健壮性要求。设备级提供交叉时钟、网管等主控盘、电源盘等均可提供1+1的冗余备份。并在业界率先提供业务单盘的1：NTPS保护，E1、FE业务单盘可同时提供1:N的TPS保护。网络级保护方面，可提供线性1+1和1:1的路径保护，以及提供环网保护、MESH保护与恢复等多种保护方式。烽火通信PTN解决方案全面遵循MPLS-TP标准，继承了MPLS-TE的面向连接的特性，通过集中网管或控制平面建立LSP,实现面向业务的端到端的QoS保障能力。针对不同业务特点采用区分服务的分类机制，针对流聚合后的每一类QoS进行控制，具有可扩展性，能够在大型网络上提供QoS服务。按照业务特性进行了QoS等级区分以后，烽火通信PTN设备层次化调度，按照“业务队列（V-UNI业务流）-用户（PW）-用户组（Tunnel）-端口（Port）”进行4个层次的多维调度，达到真正意义上的网络精细化运作，实现网络的合理利用与有效的投资回报率。烽火通信OTNM2000系列网络管理系统，采用良好的人机界面，支持端到端业务的快速批量配置和开通、故障定位、性能监视、日常维护等功能。同时配合烽火通信先进的PTN智能规划平台，可全面提升网络的运维效率，PTNPlanner基于多种优化设计目标，采用高效算法，通过友好的图形化界面、方便快捷的界面操作，即可对即将开启或现有的PTN网络进行规划和优化，还可以提供故障模拟、业务增量设计、网络优化、网络容量分析、大业务量保护恢复模拟分析等功能。更好地降低网络建设成本，定期优化网络路由，提供全网的资源利用率，保证了网络的可控性。务实当前和聚焦未来是承载网长期健康发展的基础。构建面向未来的承载网络是保护现有承载网建设投资的最好方式。随着中国联通在新技术承载多业务方面研究的不断深入，PTN客观、正本的高效分组承载的优势将不断得到体现。广州联通PTN现网测试，不仅验证了HSPA+业务等多业务在PTN分组传送网承载的可行性，并且为中国联通本地传送网发展方向和技术路线提供了重要数据和现网应用实例。烽火通信将携手中国联通，打造面向I化承载新一代优质网络解决方案。烽火通信提供业界最齐全的PTN系列化设备，交换容量从5G到720G全面覆盖城域网络各个层面，向前兼容TDM/ATM接口，保证2G网络的平滑过渡，轻松组建10GE接入网络为大容量接入业务平台提供便利，同时向后适应3G中后期HSPA+乃至未来LTE业务的承载需求。烽火通信圆满完成中国联通PTN综合承载测试

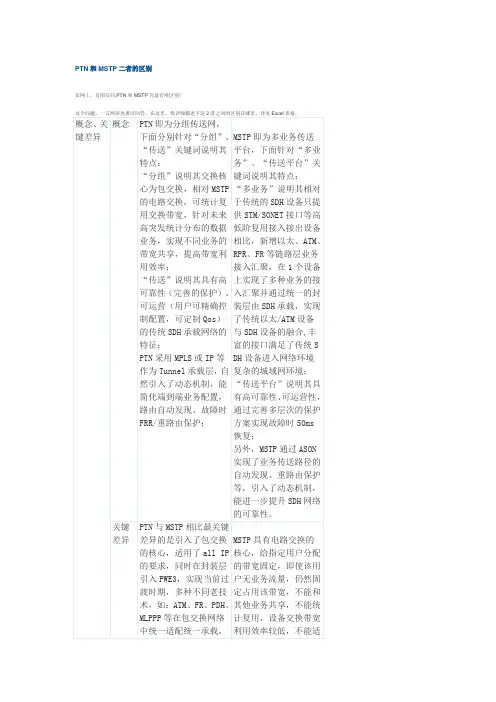

PTN和MSTP二者的区别
在网上，有朋友问,PTN和MSTP究竟有啥区别？
这个问题，一言两语也难以回答，在这里，我详细描述下这2者之间的区别在哪里，详见Excel表格：
概念、关键差异 概念 PTN即为分组传送网，下面分别针对“分组”、“传送”关键词说明其特点：
“分组”说明其交换核心为包交换，相对MSTP的电路交换，可统计复用交换带宽，针对未来高突发统计分布的数据业务，实现不同业务的带宽共享，提高带宽利用效率；
“传送”说明其具有高可靠性（完善的保护）、可运营（用户可精确控制配置，可定制Qos）的传统SDH承载网络的特征；
PTN采用MPLS或IP等作为Tunnel承载层，自然引入了动态机制，能简化端到端业务配置，路由自动发现、故障时FRR/重路由保护；
MSTP即为多业务传送平台，下面针对“多业务”、“传送平台”关键词说明其特点：
“多业务”说明其相对于传统的SDH设备只提供STM/SONET接口等高低阶复用接入接出设备相比，新增以太、ATM、RPR、FR等链路层业务接入汇聚，在1个设备上实现了多种业务的接入汇聚并通过统一的封装层由SDH承载，实现了传统以太/ATM设备与SDH设备的融合,丰富的接口满足了传统SDH设备进入网络环境复杂的城域网环境；
“传送平台”说明其具有高可靠性、可运营性，通过完善多层次的保护方案实现故障时50ms恢复；
另外，MSTP通过ASON实现了业务传送路径的自动发现、重路由保护等，引入了动态机制，能进一步提升SDH网络的可靠性。
关键差异 PTN与MSTP相比最关键差异的是引入了包交换的核心，适用了all IP的要求，同时在封装层引入PWE3，实现当前过渡时期，多种不同老技术，如：ATM、FR、PDH、MLPPP等在包交换网络中统一适配统一承载，
MSTP具有电路交换的核心，给指定用户分配的带宽固定，即使该用户无业务流量，仍然固定占用该带宽，不能和其他业务共享，不能统计复用，设备交换带宽利用效率较低，不能适实现多网归一，降低网络运营成本。
1、6100/6300设备的程序文件一般存放在
A、/flash/img
B、/flash/
C、/flash/data
D、/flash/cfg答案A
2、下面哪项网管操作,不是在接口配置的步骤中完成的：
A、创建UNI接口；B、配置端到端伪线；C、IP接口配置；D、创建NNIvlan接口
答案B
3、在网管上创建网元的操作过程中,下列哪项设置不包含在内：
A、设置网元IP地址；
B、T-MPLS使能状态设置；
C、端口UNI的使能设置；
D、设置网元环回地址；答案C
4、6100设备可以支持的系统线路时钟源最多可以为路
A、8
B、12
C、14
D、20答案A
5、6100设备不支持如下哪些单板
A、E1单板B、通道化STM—1单板C、4口GE单板D、4口FE单板
答案C
6、下列哪项不属于PTP端口工作方式选择：
A、人工方式；
B、SSM协议方式；C、自动选择方式；D、1588最优主时钟答案C
7、路由器工作在OSI模型中的：
A、物理层B、数据链路层
C、网络层D、会话层
答案C
8、Ping是用什么协议来实现
A、SNMPB、SMTPC、ICMPD、IGMP答案C
9、6300设备支持的1+1热备份功能单板有
A、交叉时钟主控板B、GE光接口板
C、XGE光接口板D、FE电接口板答案A
10、标签头包含了2个字节的TPID,其标准值为
A：8100B：8847C：8147D：88A8答案A 11、T-MPLS体系结构包括三个层面,包括
A、数据平面B、管理平面C、转发平面
D、控制平面答案BCD
12、在T-MPLS保护中,下述外部发起的命令应该支持：
A、工作锁定；B、保护锁定；C、强制倒换；D、人工倒换；答案ABCD
13、CES业务时钟的功能部分包括发送端时钟工作方式和接收端时钟工作方式,其中,CES业务发送端时钟工作方式
A、自适应Auto；B、基准时钟PRC；C、信号恢复定时LoopBack；D、系统时钟System；
