第３３卷第２期
２０１０年４月 电子器件
Ｃｈｉｎｅｓｅ Ｊｏｕｒｎａｌ ｏｆ Ｅｌｅｃｔｒｏｎ Ｄｅｖｉｃｅｓ Ｖｏ１．３３ Ｎｏ．２ Ａｐｒ．２０１０

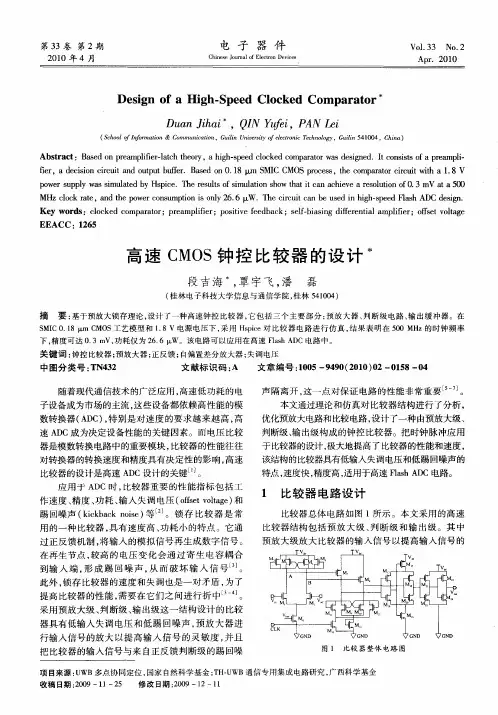

Ｄｅｓｉｇｎ ｏｆ ａ Ｈｉｇｈ－Ｓｐｅｅｄ Ｃｌｏｃｋｅｄ Ｃｏｍｐａｒａｔｏｒ
Ｄｕａｎ Ｊｉｈａｉ ，ＱＩＮ Ｙｕｆｅｉ，ＰＡＮ Ｌｅｉ
（Ｓｃｈｏｏｌ ｏｆＩｎｆｏｒｍａｔｉｏｎ＆Ｃｏｍｍｕｎｉｃａｔｉｏｎ，Ｇｕｉｌｉｎ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ ｅｌｅｃｔｒｏｎｉｃ Ｔｅｃｈｎｏｌｏｇｙ，Ｇｕｉｌｉｎ ５４１００４，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｂａｓｅｄ ｏｎ ｐｒｅａｍｐｌｉｆｉｅｒ—ｌａｔｃｈ ｔｈｅｏｒｙ．ａ ｈｉｇｈ－ｓｐｅｅｄ ｃｌｏｃｋｅｄ ｃｏｍｐａｒａｔｏｒ ｗａｓ ｄｅｓｉｇｎｅｄ．Ｉｔ ｃｏｎｓｉｓｔｓ ｏｆ ａ ｐｒｅａｍｐｌｉ—
ｆｉｅｒ，ａ ｄｅｃｉｓｉｏｎ ｃｉｒｃｕｉｔ ａｎｄ ｏｕｔｐｕｔ ｂｕｆｆｅｒ．Ｂａｓｅｄ ｏｎ ０．１８ Ｉｘｍ ＳＭＩＣ ＣＭＯＳ ｐｒｏｃｅｓｓ，ｔｈｅ ｃｏｍｐａｒａｔｏｒ ｃｉｒｃｕｉｔ ｗｉｔｈ ａ １．８ Ｖ
ｐｏｗｅｒ ｓｕｐｐｌｙ Ｗａｓ ｓｉｍｕｌａｔｅｄ ｂｙ Ｈｓｐｉｃｅ．Ｔｈｅ ｒｅｓｕｌｔｓ ｏｆ ｓｉｍｕｌａｔｉｏｎ ｓｈｏｗ ｔｈａｔ ｉｔ ｃａｎ ａｃｈｉｅｖｅ ａ ｒｅｓｏｌｕｔｉｏｎ ｏｆ ０．３ ｍＶ ａｔ ａ ５００
ＭＨｚ ｃｌｏｃｋ ｒａｔｅ，ａｎｄ ｔｈｅ ｐｏｗｅｒ ｃｏｎｓｕｍｐｔｉｏｎ ｉｓ ｏｎｌｙ ２６．６ ｌｘＷ．Ｔｈｅ ｃｉｒｃｕｉｔ ｃａｎ ｂｅ ｕｓｅｄ ｉｎ ｈｉｇｈ—ｓｐｅｅｄ Ｆｌａｓｈ ＡＤＣ ｄｅｓｉｇｎ．
Ｋｅｙ ｗｏｒｄｓ：ｃｌｏｃｋｅｄ ｃｏｍｐａｒａｔｏｒ；ｐｒｅａｍｐｌｉｆｉｅｒ；ｐｏｓｉｔｉｖｅ ｆｅｅｄｂａｃｋ；ｓｅｒｆ－ｂｉａｓｉｎｇ ｄｉｆｆｅｒｅｎｔｉａｌ ａｍｐｌｉｆｉｅｒ；ｏｆｆｓｅｔ ｖｏｌｔａｇｅ
第ｌ２卷第ｌ期 ２００７年２月 电路与系统学报 ＪＯＵＲＮＡＬ ＯＦ ＣＩＲＣＵＩＴＳ ＡＮＤ ＳＹＳＴＥＭＳ ＶＯ１．１２ Ｎｏ．１ Ｆｅｂｒｕａｒｙ，２００７
文章编号：１００７—０２４９（２００７）０１・００５１・０４
一种低失调ＣＭＯＳ比较器设计
李杰， 吴光林， 吴建辉， 戚韬
（东南大学国家专用集成电路系统工程技术研究中心，江苏南京２１００９６）
摘蔓。本文在研究各种比较器失调消除技术基础上，提出了一种用于ＡＤＣ电路的高速高精度比较器失调消除技
术。该比较器由主动复位和共模箝位的预放大器和输出锁存器构成，通过负反馈自适应调整比较器输入失调电压，降
低了开关电容沟道电荷注入和时钟馈通对比较器精度的影响。仿真结果表明，在Ｃｈａ￣ｅｒｅｄ ０．３５ｇｍ ＣＯＭＳ工艺下，电
源电压３．３Ｖ，调整后的比较器失调误差为３４ｇＶ，比较速率１００ＭＨｚ。
关键词ｔ Ａ／Ｄ转换器；比较器；失调消除技术；放大器
中圈分类号ｔ ＴＮ４３２ 文献标识码ｔ Ａ
１ 引言
比较器是逐次逼近型ＡＤＣ和ｆｌａｓｈ ＡＤＣ电路中关键的部分【ｌ，２］。比较器中电路元件的失配造成比
较器通常的失调误差大约为５０ｍＶ［引，为了满足高精度的模数转换器（ＡＤＣ）设计，必须对比较器进
行失调消除。通常的失调消除技术有输入失调存储、输出失调存储【４］、电阻激光修正、反馈自调整 Ｊ。
输入失调存储由于要克服开关断开引起的时钟穿通效应，需要较大电容，这样降低比较器输入电压的
建立时间。输出失调存储和输入失调存储一样，由于失调存储电容在信号传输路径上，降低了比较器
的速度，同时它也不能消除沟道电荷注入的影响，降低了比较器的精度【６］。片上电阻激光修调是指在
测试时对比较器的负载电阻进行激光修调。由于校准过程只在芯片制造时进行一次，要求电路具有时
间和温度的稳定性。这种校准方法具有芯片面积小、不需外加芯片外元件、比较器可以连续性工作等
优点，缺点是需要校准工序，增加成本。文献［５】提出的反馈自调整失配校准方式可以根据电路对温度
