CMOS电路图
为什么有的电脑CMOS电池没电了可以不丢失设置，而有的电脑电池没电了就丢失了设置"这个问其实很简单，大家都知道，CMOS电池旁边都有三针的调线，其中一针经一个电阻接地线，一针接南桥，一针接CMOS电池和电源插座5V电压，所以南桥是有两路供电的，如果说CMOS电池没电后可以保存东西，那么另外的那一路5V肯定接的是插座紫5V，也就是第9跟线，如果丢失设置，那就是联的插座红5V。
大家都知道，只要电源插到主板上就会有一个待机5V，所以能不能保存东西就要看那一针接在哪里了。
向左转|向右转
主板CMOS电路有很多形式，但工作原理越本相同。
根据电路所采用元件可分为两类,一类是经过二极管到CMOS跳线的电路，另一类是经过三端稳压器到CMOS跳线的电路。

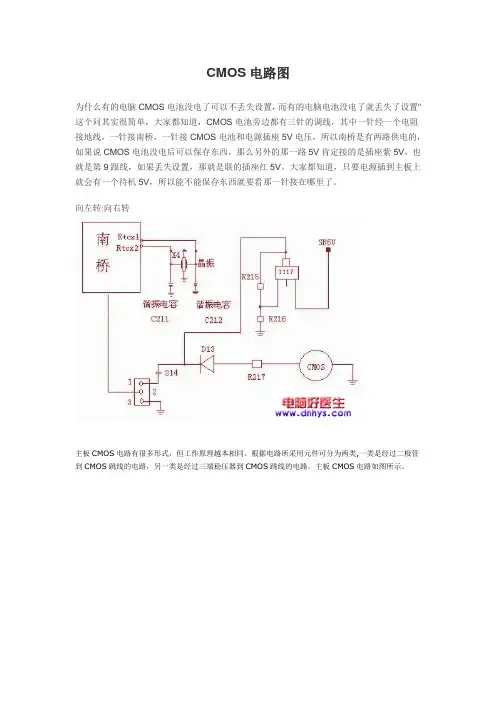

主板CMOS电路如图所示。
主板CMOS电路出现故障时，会导致无法开机这时应检查：CMOS跳线是否正确;CMOS电池是否有电;CMOS跳线与电池之间的稳压二极管或二极管是否正常;CMOS跳线到电源插座的电路是否正常;南桥旁边的品振是否起振(起振电压一般为0.5～1.6V，品振损坏后，将导致不能开机或无法存储系统时间);低压差5端稳压器输出端连接的滤波电容是否损坏;南桥是否损坏。
CMOS电路特性与参数CMOS（Complementary Metal-Oxide-Semiconductor，互补式金属氧化物半导体）是一种常见的集成电路技术。
它由一对互补的MOSFET （金属氧化物半导体场效应晶体管）构成，具有高集成度、低功耗和高噪声抑制等优点。
在本文中，我们将探讨CMOS电路的特性和参数。
一、CMOS电路的基本特性CMOS电路采用了互补的nMOS和pMOS晶体管，使得在非导通状态下电流基本为零，从而实现了极低的静态功耗。
此外，由于nMOS和pMOS晶体管的互补作用，CMOS电路还具有较高的抗噪声性能和较宽的工作电压范围。
这些特性使得CMOS电路成为了现代集成电路设计的重要选择。
二、CMOS电路的关键参数1. 高电平（High Level，或简称"High"）和低电平（Low Level，或简称"Low"）电压：这两个参数定义了CMOS电路中表示逻辑状态的电压范围。
通常情况下，高电平电压应接近于供电电压（VDD），低电平电压应接近于地（GND）。
2. 阈值电压：阈值电压（Threshold Voltage）是指晶体管切换电流的参考电压。
对于nMOS晶体管，阈值电压为正值；对于pMOS晶体管，阈值电压为负值。
阈值电压决定了晶体管的导通和截止的条件。
3. 驱动能力：驱动能力（Drive Capability）是指CMOS电路对外部负载的驱动能力。
它通常由晶体管的截止电压和饱和电压确定。
高驱动能力可以保证信号在电路中的传输质量和速度。
4. 功耗：CMOS电路的功耗主要包括静态功耗和动态功耗。
静态功耗是指电路在静止状态下的功耗，主要由漏电流引起；动态功耗是指电路在切换状态时的功耗，主要由充电和放电电流引起。
降低功耗是CMOS电路设计的一个重要目标。
5. 速度：CMOS电路的速度取决于晶体管的开关速度和电路中的延迟。
晶体管的开关速度主要由其驱动能力和晶体管的尺寸确定；电路中的延迟主要由线路长度、传输门的个数等因素决定。

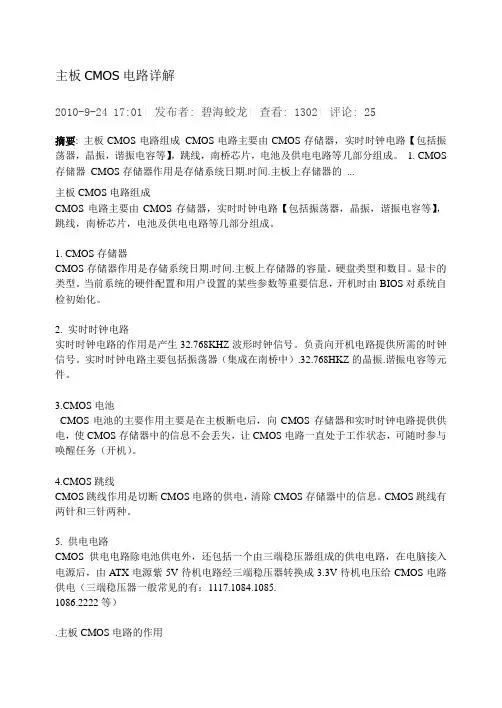

主板CMOS电路详解2010-9-24 17:01|发布者: 碧海蛟龙|查看: 1302|评论: 25摘要: 主板CMOS电路组成CMOS电路主要由CMOS存储器，实时时钟电路【包括振荡器，晶振，谐振电容等】，跳线，南桥芯片，电池及供电电路等几部分组成。
1. CMOS 存储器CMOS存储器作用是存储系统日期.时间.主板上存储器的...主板CMOS电路组成CMOS电路主要由CMOS存储器，实时时钟电路【包括振荡器，晶振，谐振电容等】，跳线，南桥芯片，电池及供电电路等几部分组成。
1. CMOS存储器CMOS存储器作用是存储系统日期.时间.主板上存储器的容量。
硬盘类型和数目。
显卡的类型。
当前系统的硬件配置和用户设置的某些参数等重要信息，开机时由BIOS对系统自检初始化。
2. 实时时钟电路实时时钟电路的作用是产生32.768KHZ波形时钟信号。
负责向开机电路提供所需的时钟信号。
实时时钟电路主要包括振荡器（集成在南桥中）.32.768HKZ的晶振.谐振电容等元件。
3.CMOS电池CMOS电池的主要作用主要是在主板断电后，向CMOS存储器和实时时钟电路提供供电，使CMOS存储器中的信息不会丢失，让CMOS电路一直处于工作状态，可随时参与唤醒任务（开机）。
4.CMOS跳线CMOS跳线作用是切断CMOS电路的供电，清除CMOS存储器中的信息。
CMOS跳线有两针和三针两种。
5. 供电电路CMOS供电电路除电池供电外，还包括一个由三端稳压器组成的供电电路，在电脑接入电源后，由ATX电源紫5V待机电路经三端稳压器转换成3.3V待机电压给CMOS电路供电（三端稳压器一般常见的有：1117.1084.1085.1086.2222等）.主板CMOS电路的作用主要用来保存CMOS存储器中的信息，在主板断电后由一块钮扣电池供电使CMOS电路正常工作，保证CMOS存储器中的信息不会丢失，不间断的得到供电后，由南桥给实时时钟电路提供工作电压，让实时时钟电路一直处于工作状态，可随时参与唤醒任务。
