更多免费资料下载请进：http://www、55top、com 好好学习社区 振动测试仪操作指导书
（ISO9001-2015）
一、目的
为了确保评价对设备仪器的规范使用和能公司产品正确检验，特制定此操作规程。
二、范围：
适用于产品及零部件对实验环境有特殊要求的各项性能测试。
三、职责权限：
评价中心制定此规程，确保仪器能使用规范使用及维护。
四、技术参数：
1、测量范围：
加速度：0.0 m/s2～199.9 m/s2（峰值）；
速 度：0.0 mm/s～199.9 mm/s（真有效值）；
位 移：0.000 mm～1.999 mm（峰-峰值） 。
2、频率范围：加速度：10HZ-5KHZ 速度/位移：10HZ-1KHZ
3、测量精度：±5%（通频带内）
4、供电电源：6F22型9V电池一节，
五、用途：
测试产品的振动和位移。
六、操作步骤：
1、未开启电源前用传感器电缆结将压电传感器与仪器顶端的输入插座连线。 德信诚培训网
更多免费资料下载请进：http://www、55top、com 好好学习社区 2、选择好传感器在振动体上的安放形式（可选择手持式探针，磁性吸座或用M5螺栓连接）。探针及磁性吸座与传感器连接。
3、根据测量要求选择被测的振动量，并将开关拨到相应的位置上，上边为：加速度“档，中间为“速度”档，下边为“位移”。面板上相应的指示灯同时点亮。
4、若要进行测量记录，将二芯插头插入仪器的交流输出插口，振动信号由二芯插头输出。
5、将电源开关拨到到中间位置开启电源，即可进行测量，测量过程中可任意选择被测振动量，在窗口得到要测量的振动值。
6、当现场光线较暗，显示读数难以看清时，可将电源开关拨边位置，打开背光（开启背光功能将减少电池的使用时间）。
7、当指示“LOb”出现在显示窗口上时，表示电池已用尽，必须更换电池。
七、注意事项：

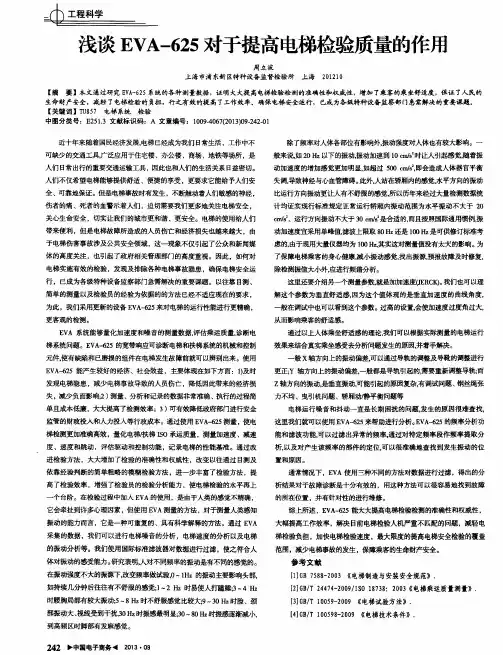

浅谈ＥＶＡ一６２５对于提高电梯检验质量的作用
周立波 上海市浦东新区特种设备监督检验所上海２０１２１０
【摘要】本文通过研究ＥＶＡ一６２５系统的各种测量数据，证明大大提高电梯检验检测的准确・ｌ生和权威性，增加了乘客的乘坐舒适度，保证了人民的 生命财产安全，减轻了电梯检验的负担，行之有效的提高了工作效率。确保电梯安全运行，已成为各级特种设备监察部门急需解决的重要课题。 【关键词】ＴＵ８５７电梯系统检验 中图分类号：Ｅ２５１．３文献标识码：Ａ文章编号：１００９—４０６７（２０１３）０９．２４２．０１
近十年来随着国民经济发展，电梯已经成为我们日常生活、工作中不
可缺少的交通工具，广泛应用于住宅楼、办公楼、商场、地铁等场所，是
人们日常出行的重要交通运输工具，因此也和人们的生活关系日益密切。
人们不仅希望电梯能够提供舒适、便捷的享受，更要求它能给予人们安 全、可靠地保证。但是电梯事故时有发生，不断触动着人们敏感的神经。
伤者的痛、死者的血警示着人们，迫切需要我们更多地关注电梯安全， 关心生命安全，切实让我们的城市更和谐、更安全。电梯的使用给人们
带来便利，但是电梯故障所造成的人员伤亡和经济损失也越来越大，由
于电梯伤害事故涉及公共安全领域，这一现象不仅引起了公众和新闻媒 体的高度关注，也引起了政府相关管理部门的高度重视。因此，如何对
电梯实施有效的检验，发现及排除各种电梯事故隐患，确保电梯安全运
行，已成为各级特种设备监察部门急需解决的重要课题。以往靠目测、
简单的测量以及检验员的经验为依据的的方法已经不适应现在的要求，
为此，我们采用更新的设备ＥＶＡ一６２５来对电梯的运行性能进行更精确，
更客观的检测。
ＥＶＡ系统能够量化加速度和噪音的测量数据，评估乘运质量，诊断电
梯系统问题。ＥＶＡ－６２５的宽带响应可诊断电梯和扶梯系统的机械和控制
元件，使有缺陷和已磨损的组件在电梯发生故障前就可以辨别出来。使用
AWA6256型环境振动分析仪操作规程
AWA6256型环境振动分析仪操作规程
1、仪器概况：
1.1基本技术指标
1.1.1测量范围：55--140 dB；
1.1.2频率范围：1Hz--80Hz；
1.1.3频率计权：全身垂直（W.B.z）；
1.1.4时间计权：1s；
1.1.5测量时间：手控、10s、1min、10min、20min、1h、4h、8h、24h；
1.1.6显示：4位LCD、直接显示LP、Leq 、Lmax、Lmin、T、L5、L10、L50、L90、L95、SD、No及日历年、月、日、时、分、秒等。
1.1.7量程：低：50-110dB，高80-140dB。
1.1.8采样时间间隔：32ms
1.2制造商：杭州爱华电子研究所
2.适用范围
适用于各类环境振动测量。
3. 操作规程
3.1测量前的准备：将电池充电。
3.2装拾振器及电缆线。
3.3校准：校准时，将仪器的“时钟/测量”开关扳至“测量”，量程开关置于“低”，“校准/测量”开关置于“校
准”，电源开关扳至“开”，液晶显示屏上左边无箭头指示，显示为校准分贝数，约5秒稳定后，读数应为100dB，如不是，用小起子调节右边校准电位器，使其为100dB。将仪器“时钟/测量”开关扳至测量。
3.4瞬时振级Lp的测量：将拾振器垂向放置于被测振动地面上，“校准/测量”开关置于测量，电源开关扳至“开”，其余同上，经约5秒稳定后，显示值即为被测环境振动的瞬时振级。
3.5等效连续振级Leq的测量：按一下“设定/方式”开关，显示屏左边最
上方出现箭头指向№。再按一下该开关箭头从№下移至Leq，由于尚未开始测量，显示屏上显示0。再按一下“启动/暂停”开关，采样符号闪动开始测量。到规定时间（手控按“启动/暂停”）采样符号停止闪动，显示值为此时间段Leq值。
振动分析仪的使用方法
振动分析仪是一种用于测量和分析物体的振动特性的仪器，常用于机械设备、电机、汽车等领域的故障诊断和健康监测。下面是一般的振动分析仪使用方法：
1. 准备工作：确保振动分析仪已经充电或连接电源，并检查传感器与仪器的连接是否牢固。
2. 安装传感器：根据测量的目标和位置，选择合适的传感器，并将其安装在被测物体上。传感器的位置应尽量接近被测部位，以获取准确的振动数据。
3. 参数设置：根据被测物体的特点和目标，通过振动分析仪上的菜单或按钮设置相关参数，如测量时间、采样频率、滤波器设置等。
4. 数据采集：启动振动分析仪并按照预设参数开始进行数据采集。在采集过程中，确保传感器与被测物体保持稳定，避免外部干扰。
5. 数据分析：采集完成后，将数据导入计算机或分析软件中进行进一步的处理和分析。根据需要，可以进行频域分析、时域分析、轨迹图等操作，以获取振动信号的频率、振幅、相位等信息。
6. 故障诊断：根据分析结果，对振动信号进行诊断和判断。常见的故障类型包括不平衡、松动、轴承磨损等，可以通过振动频谱图和轨迹图等图像来判断故障位置和严重程度。
7. 报告生成：根据分析结果，生成报告并保存相关数据。报告应包含振动信号和分析图表，以及对振动故障的诊断和建议。
需要注意的是，使用振动分析仪时要遵循操作指南和安全规范，保护好仪器和传感器，并根据实际情况进行合理的数据采集和分析。
