HBA卡选型逻辑
一、接口类型及规格
在开始HBA卡的选型工作之前，首先需要明确服务器的总线类型以及存储设备的接口规格。这样才能确保所选的HBA卡能够与服务器和存储设备完美对接，发挥最佳性能。常见的总线类型包括PCIe、PCI、PCI-X等，而存储设备的接口则包括SATA、SAS、光纤通道(FC)等。
在选择HBA卡时，必须仔细检查其接口类型和规格，以确保它们与服务器的总线类型和存储设备的接口相匹配。如果HBA卡的接口类型和规格不匹配，可能会导致数据传输速度变慢、系统性能下降甚至出现故障。因此，这一步是HBA卡选型过程中至关重要的一环。
二、数据传输速率
对于高带宽需求的存储系统，如大型数据库或高性能计算环境，数据传输速率是一个关键的考虑因素。在这种情况下，应选择支持高速数据传输速率的HBA卡。例如，如果服务器和存储设备支持PCIe 4.0或更高的版本，那么应该选择支持这些版本的HBA卡。同样，如果存储设备使用SAS 3.0或更高级别的接口标准，那么也应该选择相应级别的HBA卡。
数据传输速率决定了HBA卡可以处理多少数据以及多快地处理这些数据。如果HBA卡的数据传输速率不够高，可能会导致数据在服务器和存储设备之间传输缓慢，从而影响整个存储系统的性能。因此，在选型过程中，必须考虑数据传输速率这一关键因素。
三、驱动程序与操作系统兼容性 不同品牌和型号的HBA卡可能支持不同的操作系统和驱动程序。在选型过程中，要确保所选择的HBA卡与目标服务器的操作系统和驱动程序完全兼容。如果不兼容，可能会导致系统故障、数据丢失或性能下降等问题。
为了确保HBA卡与操作系统的兼容性，可以参考供应商提供的兼容性列表，或者进行实际的测试和验证。此外，如果服务器使用了虚拟化技术，还需要考虑HBA卡对虚拟化环境的支持情况。
四、可靠性与稳定性
数据中心环境对数据的安全性和系统的稳定性要求极高。因此，在选择HBA卡时，应选择具有高可靠性、低故障率以及良好稳定性的品牌和型号。此外，为了确保系统的持续运行，还应考虑采用具有热插拔功能的HBA卡。这样可以在发生故障时快速更换HBA卡，而不影响整个系统的运行。
HBA卡和RAID卡
两者的用途和接口都不同。RAID卡是插在主板扩展槽上的，卡上一般有SCSI 接口或SATA或SAS接口，直接接硬盘或盘箱。用途是建立磁盘阵列的工具，用RAID卡上的固件和控制芯片把硬盘组成各种级别的RAID，完成硬盘RAID 组和主板总线的数据交换。RAID卡既可以插在服务器上连接本地硬盘或外置磁盘阵列柜做RAID，也可以插在客户机上（工作站或PC）单独使用。
HBA卡也是插在主板扩展槽上的，现在主要是指光纤FC-HBA卡或ISCSI HBA 卡。卡上只有光纤接口或RJ45接口。FC-HBA卡使用SCSI指令用光纤传输，ISCSI HBA卡使用IP协议，用RJ45网线传输。用途是通过光纤交换机或ISCSI 交换机连接客户机和服务器（应该算网卡的一种），也用于服务器连接光纤接口的磁盘阵列柜，但只是数据传输，没有RAID功能。RAID功能由磁盘阵列柜内部的控制器完成。
RAID是做磁盘阵列，HBA是连接磁盘柜和服务器的光纤卡
只从HBA的英文解释HOST BUS ADAPTER（主机总线适配器）就能看出来，他肯定是给主机用的，一般HBA就是给主机插上后，给主机扩展出更多的接口，来连接外部的设备。大多数讲到HBA卡都是只光纤的HBA卡，给主机提供光纤接口的。也有ISCSI的HBA卡，链接ISCSI设备的，从这种功能上说，我们也可以把独立网卡称为HBA卡，通过独立网卡扩展出网口来连接外部网络设备或主机。不过习惯上大部分HBA只是称光纤卡或者iscsi卡。
而RAID卡只是提供RAID功能的卡，一般也是插在服务器内部的，这又分两种RAID卡。对服务器内部磁盘管理的卡和对外部磁盘柜进行管理的卡。对内部的，就是服务器本身磁盘都连接在这块卡上，然后卡插在主机主板接口上。我们可以通过开机时候，按下快捷键进入卡内的配置界面来创建RAID卷,从而让操作系统识别到具有RAID功能一块虚拟的磁盘。对外部的，就是插在主板PCIE接口后，给主板扩充出接口来连接外部磁盘柜。从这看，这块外部链接卡也相当于HBA卡了，但是它本身具有RAID功能。通过进入这块卡的配置界面来管理服务器外部的磁盘柜。但这块卡也是插在服务器内的。注意：而在磁盘阵列柜（这里我称为磁盘阵列柜，我个人不叫他磁盘柜，也是为也让楼主明白，除了很低端的磁盘柜子不具有RAID管理功能，需要服务器内插上连接外部的RAID卡来管理，大部分磁盘阵列柜，都具有RAID功能，这才对得起“阵列”二字）内的提供raid功能的一般不称作RAID卡，我们叫做控制器，用来控制和管理这个阵列柜。这样的阵列柜可以直接通过自己的接口，一般是SAS口，或者高端点的ISCSI 口，也就是网口，以及光纤口，来连接服务器。这样服务器也要配上SAS,网口，光纤口的HBA卡来连接磁盘柜。（网口一般服务器都有，很少需要再插HBA 卡来扩充接口了）这样来看，又出现了Sas口的HBA卡，这块提供SAS口的HBA卡如果自己具有RAID功能，那也算是链接外部设备的RAID卡了。

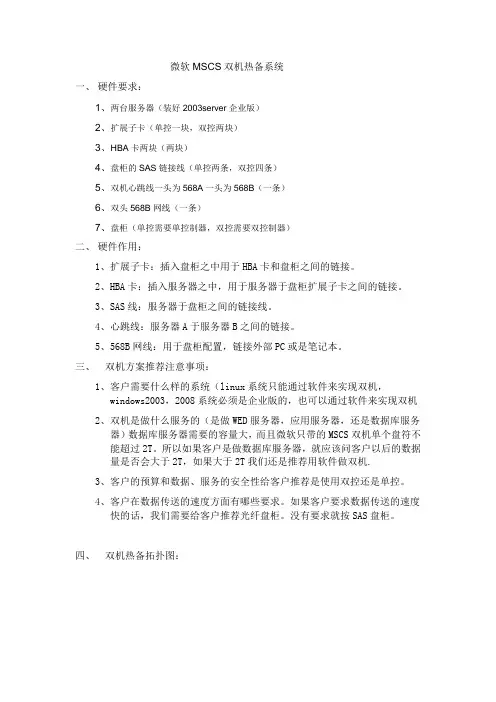

微软MSCS双机热备系统
一、 硬件要求：
1、两台服务器（装好2003server企业版）
2、扩展子卡（单控一块，双控两块）
3、HBA卡两块（两块）
4、盘柜的SAS链接线（单控两条，双控四条）
5、双机心跳线一头为568A一头为568B（一条）
6、双头568B网线（一条）
7、盘柜（单控需要单控制器，双控需要双控制器）
二、 硬件作用：
1、扩展子卡：插入盘柜之中用于HBA卡和盘柜之间的链接。
2、HBA卡：插入服务器之中，用于服务器于盘柜扩展子卡之间的链接。
3、SAS线：服务器于盘柜之间的链接线。
4、心跳线：服务器A于服务器B之间的链接。
5、568B网线：用于盘柜配置，链接外部PC或是笔记本。
三、 双机方案推荐注意事项：
1、客户需要什么样的系统（linux系统只能通过软件来实现双机，windows2003，2008系统必须是企业版的，也可以通过软件来实现双机
2、双机是做什么服务的（是做WED服务器，应用服务器，还是数据库服务器）数据库服务器需要的容量大，而且微软只带的MSCS双机单个盘符不能超过2T。所以如果客户是做数据库服务器，就应该问客户以后的数据量是否会大于2T，如果大于2T我们还是推荐用软件做双机.
3、客户的预算和数据、服务的安全性给客户推荐是使用双控还是单控。
4、客户在数据传送的速度方面有哪些要求。如果客户要求数据传送的速度快的话，我们需要给客户推荐光纤盘柜。没有要求就按SAS盘柜。
四、 双机热备拓扑图：
五、 双机配置步骤：
一、 首先给每台服务器安装Windows2003 server企业版。
二、 配置盘柜：
1、使用一个级联线（即：1和3、2和6线序调换的）联接你的笔记本或PC至DS3400的管理口.
将笔记本IP设置成：192.168.128.100/255.0.0.0
DS3400控制器1的IP：192.168.128.101, 控制器2的IP：192.168.128.102
