PMraid卡相关配置

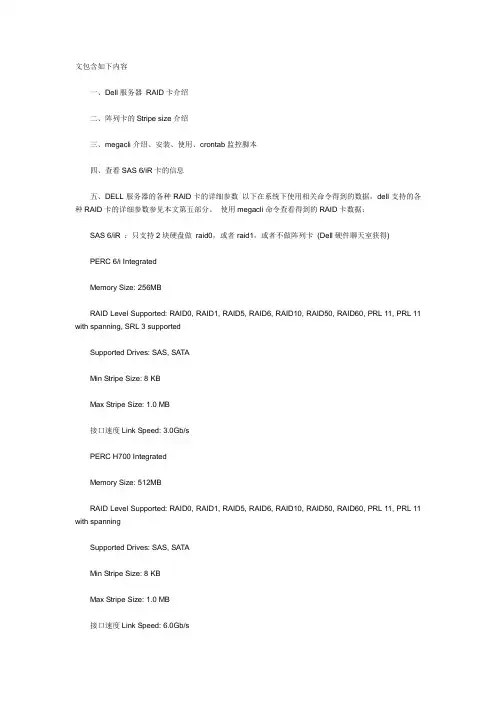

文包含如下内容一、Dell服务器RAID卡介绍二、阵列卡的Stripe size介绍三、megacli介绍、安装、使用、crontab监控脚本四、查看SAS 6/iR卡的信息五、DELL服务器的各种RAID卡的详细参数以下在系统下使用相关命令得到的数据，dell支持的各种RAID卡的详细参数参见本文第五部分。

使用megacli命令查看得到的RAID卡数据：SAS 6/iR ：只支持2块硬盘做raid0，或者raid1，或者不做阵列卡(Dell硬件聊天室获得)PERC 6/i IntegratedMemory Size: 256MBRAID Level Supported: RAID0, RAID1, RAID5, RAID6, RAID10, RAID50, RAID60, PRL 11, PRL 11 with spanning, SRL 3 supportedSupported Drives: SAS, SATAMin Stripe Size: 8 KBMax Stripe Size: 1.0 MB接口速度Link Speed: 3.0Gb/sPERC H700 IntegratedMemory Size: 512MBRAID Level Supported: RAID0, RAID1, RAID5, RAID6, RAID10, RAID50, RAID60, PRL 11, PRL 11 with spanningSupported Drives: SAS, SATAMin Stripe Size: 8 KBMax Stripe Size: 1.0 MB接口速度Link Speed: 6.0Gb/s官方资料：PERC H200（6 Gb/秒）PERC H700（6Gb /秒），配备512 MB非易失性高速缓存PERC H700（6 Gb/秒），配备512 MB电池后备高速缓存；512 MB、1 G非易失性电池后备高速缓存PERC 6/i，配备256 MB电池后备高速缓存官方资料：PERC H800（6Gb/秒），配备512 MB非易失性高速缓存PERC H800（6Gb/秒），配备512 MB电池后备高速缓存；512 MB、1 G非易失性电池后备高速缓存PERC 6/E，配备256 MB或512 MB电池后备高速缓存Stripe size 默认64KB。

BIOS设置磁盘阵列RAID在计算机硬件相关的设置中，BIOS是一个重要的程序，它允许计算机操作系统和硬件进行通讯。

在BIOS中，一些设置对计算机性能和稳定性有着关键的影响。

其中，设置磁盘阵列RAID是其中一个较为重要的选项。

本文将深入探讨BIOS设置磁盘阵列RAID的相关内容，以帮助读者更好地了解和配置自己的硬件。

一、RAIDRAID是一组独立的硬盘阵列，其目的是将多个磁盘驱动器整合成单一的逻辑驱动器，以提高系统性能和可靠性。

RAID可以使用不同的级别，包括RAID 0、RAID 1、RAID 5和RAID 10等，每种级别都有不同的目的和优点。

RAID 0级别是将两个或多个磁盘驱动器组合在一起，这样可以增加数据传输速度。

RAID 1级别是将两个磁盘驱动器镜像到一起，这样可以提高系统的可靠性。

RAID 5级别是将数据条带化，并使用奇偶校验码来检验数据。

RAID 10级别是将RAID 0和RAID 1结合在一起，它提供了RAID 0相同的速度，但同时仍具备RAID 1的数据冗余性。

二、BIOS设置磁盘阵列RAID在BIOS设置中，配置RAID是相对简单直观的。

需要进入计算机的BIOS菜单，一般是在计算机开机时按下DEL键、F2键等进入设置界面。

在设置菜单中，可以找到SATA控制器选项。

1. 打开RAID如果您的计算机中有多个硬盘驱动器，就可以在BIOS设置中选择将它们整合起来以提高性能和可靠性。

在SATA控制器选项下，可以找到RAID模式。

将其设为Enabled/开启状态后，你的计算机就支持RAID了。

2. 选择RAID级别在BIOS设置中，可以选择所需的RAID级别，包括RAID 0、RAID 1、RAID 5和RAID 10等级别。

有些电脑可能不支持所有的RAID级别，您需要根据您的硬件设置和需要选择合适的RAID级别。

3. 配置阵列在选择了所需的RAID级别后，需要配置硬盘驱动器以创建阵列。

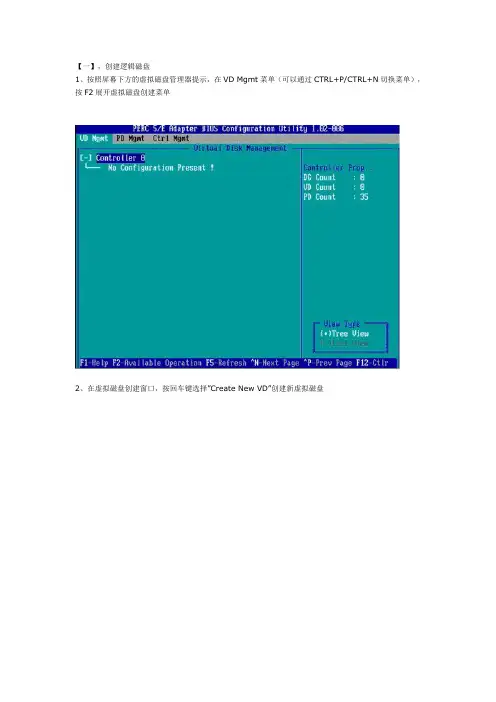

【一】，创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

VD Name根据需要设置，也可为空。

注：各RAID级别最少需要的硬盘数量，RAID0=1 RAID1=2 RAID5=3 RAID10=4 RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings 处，按空格键开启（禁用）高级设置。

如果开启后（红框处有X标志为开启），可以修改Stripe Element Size 大小，以及阵列的Read Policy与Write Policy，Initialize处可以选择是否在阵列配置的同时进行初始化。

如何设置RAID卡的配置注意:4系列RAID卡应用ServerGuide CD 6.0.2以上版本或RAID Support CD 配置。

配置步骤：（以Setrver Guide CD 6.0.2为例 )1. 用Server Guide CD启动服务器2. 选择Run Setup Programs and Configure Hardware，选择操作系统，按Next 继续3. 选择Customer，按Next 继续4. 选择Configure ServerRaid adapter，按Next 继续5. 出现Raid卡初始化窗口，稍等片刻，会出现ServerRaid Manager 窗口（图1）6. 右击Controller 1，选择Create Arrys （图2）7. 若选择Express configuration for controller 1，则自动完成配置。

本例选择Custom configuration for controller 1，按Next 继续。

8. 双击左窗口中要加入阵列中的硬盘，按Next 继续。

9. 设定逻辑盘（图5），通过游标选择逻辑盘大小。

Raid level--选择Raid级别Add --增加逻辑盘10. 选择Apply （图6）11. 点Yes，确定配置（图7）12. 配置完成。

如果是3系列的阵列卡，也可以参照上面的步骤配置。

>>>如何从ServerGuide光盘导出相关驱动？适用机型:所有服务器文档内容：问题描述如何从ServerGuide光盘导出相关驱动？详细信息Serverguide又叫setup&installation光盘，是IBM配备给X服务器win2000/win2003操作系统的驱动光盘，注意：光盘里没有linux或unix的驱动。

官方网站也有下载，链接如下：https:///systems/support/supportsite.wss/docdisplay?ln docid=SERV-GUIDE&brandind=5000008安装方法：将ISO文件下载后直接烧录镜象即可，不用解压。

LSI MegaRAID MR9240-8i 卡配置RAID5操作手册相关学问：raid0：至少需要 2 个硬盘,优点:速度最快,容量最大;缺点:一个硬盘特别,全部数据都特别,安全性低;raid1:需要 2 个硬盘,优点:安全性最高;缺点:速度相当于 1 个硬盘速度,容量为 1个硬盘大小;raid5:至少需要 3 个硬盘,优点:安全性高,相对 raid0 兼顾最快的速度和安全性,允许 1 个硬盘特别,容量和速度都为 n-1;raid6:至少需要 4 个硬盘,优点:相对 raid5 安全性高,允许 2 个硬盘特别,容量和速度都是 n-2;raid10:至少需要 4 个硬盘,优点:兼顾了 raid0 和 raid1 优点,安全性高,速度快,允许 n/2 个硬盘特别,容量为 n/2,读取速度为 n,写入速度 n/2;JBOD:其类似 raid0,当只有 1 个硬盘时,则需设置为 JBOD,而不能使用 raid0 设置 1 个硬盘.操作步骤：1.启动主机,先按 F2 进入设置主板的 boot 启动为你的阵列卡,然后重启主机,按 ctrl+H 即可进入 WebBios 阵列卡设置:2.选择阵列卡的适配器,点击 Start 确定进入下一步,3.点击左边栏 Drives,可以看到物理硬盘设备信息,这里显示 4 个 ssd 硬盘, 没有任何相关设置,可以对它们设置 raid 组合方案;点击左边栏的 Configuration Wizard,进入添加 raid 方案设置,4.假设已存在旧的raid 方案需要去除的,则先选择Clear Configuration 选项去除,再选 New Configuration 建 raid 即可; 假设已存在 raid 方案且还需要保存的,则选择 Add Configuration 添加设置即可;这里选择手动设置,Manual Configuration5.在左边栏中选择需要组合的硬盘设备,按Add To Array 添加到右边栏分组中;留意:完成时需要在右边栏按Accept DG,再按Next,否则假设直接按Next 是无法进入下一步的.4 块硬盘组成磁盘组Driver Group16.在左边栏点击 Add to SPAN 添加到右边栏,然后再按 Next 下一步7.在这里,可以设置选择 RAID5 方案; Accept 承受系统自动形成Virtual Drivers : VD0连续NEXT点击ACCEPT 承受。

PM8060 RAID 用户手册尊敬的浪潮英信服务器用户：衷心感谢您选用浪潮英信服务器！本手册将为您简单介绍一下PM8060 RAID 的特色功能和常操作下的安装使用方法。

浪潮集团有限公司拥有本手册的版权。

未经浪潮集团有限公司许可，任何单位和个人不得以任何形式复制或修改本用户手册。

浪潮集团有限公司拥有随时修改本手册的权利。

本手册内容如有变动，恕不另行通知。

如果您对本手册中内容有任何的疑问和建议，请向浪潮集团有限公司垂询。

浪潮2014年8月目录第一章RAID基础知识 (3)1.1 RAID 基本概念与专用术语介绍 (3)1.2RAID 功能介绍 (3)第二章RAID卡配置及使用 (4)2.1 Adaptec RAID configuration(ARC)使用指导 (5)2.1.1 Array Configuration Utility (5)2.1.2 Select Utility (6)2.1.3 Disk Utilities (7)2.2 存储管理器（MSM）使用指导 (7)第三章驱动光盘的使用与操作系统的安装 (11)3.1 浪潮Raid卡驱动程序光盘使用 (12)3.2．驱动程序的加载方法 (17)3.2.1. Windows Server 2003操作系统（32位和EMT 64位） (17)3.2.2．Windows Server 2008操作系统（32位和EMT 64位） (18)3.2.3. windows系统下SGPIO驱动的加载步骤 (18)第一章RAID基础知识1.1 RAID 基本概念与专用术语介绍我们提供的RAID 卡支持各种常用RAID 级别，如0、1、5、10、50、1E、5EE、6、60等，您可以根据数据的重要性来选择。

在开始使用RAID 卡之前，我们希望您能够对下面的概念有较深的理解，从而更好的配置和使用您的服务器。

1.2RAID 功能介绍RAID 0 是无数据冗余的存储空间条带化，具有低成本、极高读写性能、高存储空间利用率的RAID 级别，适用于Video/Audio 存储、临时文件的转储等对速度要求极其严格的特殊应用。

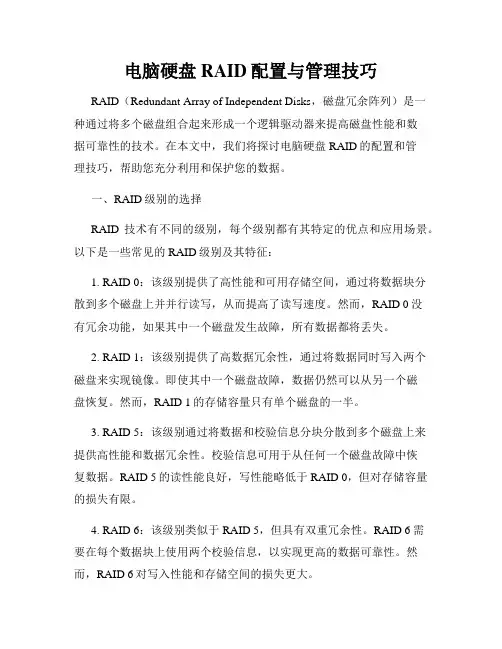

电脑硬盘RAID配置与管理技巧RAID（Redundant Array of Independent Disks，磁盘冗余阵列）是一种通过将多个磁盘组合起来形成一个逻辑驱动器来提高磁盘性能和数据可靠性的技术。

在本文中，我们将探讨电脑硬盘RAID的配置和管理技巧，帮助您充分利用和保护您的数据。

一、RAID级别的选择RAID技术有不同的级别，每个级别都有其特定的优点和应用场景。

以下是一些常见的RAID级别及其特征：1. RAID 0：该级别提供了高性能和可用存储空间，通过将数据块分散到多个磁盘上并并行读写，从而提高了读写速度。

然而，RAID 0没有冗余功能，如果其中一个磁盘发生故障，所有数据都将丢失。

2. RAID 1：该级别提供了高数据冗余性，通过将数据同时写入两个磁盘来实现镜像。

即使其中一个磁盘故障，数据仍然可以从另一个磁盘恢复。

然而，RAID 1的存储容量只有单个磁盘的一半。

3. RAID 5：该级别通过将数据和校验信息分块分散到多个磁盘上来提供高性能和数据冗余性。

校验信息可用于从任何一个磁盘故障中恢复数据。

RAID 5的读性能良好，写性能略低于RAID 0，但对存储容量的损失有限。

4. RAID 6：该级别类似于RAID 5，但具有双重冗余性。

RAID 6需要在每个数据块上使用两个校验信息，以实现更高的数据可靠性。

然而，RAID 6对写入性能和存储空间的损失更大。

5. RAID 10：该级别结合了RAID 1和RAID 0的特点，提供了高性能和高冗余性。

RAID 10将数据分成多个块并进行镜像，并在镜像上进行条带化。

RAID 10的优点在于提供了更好的数据保护和更高的性能，但需要更多的磁盘。

根据您的需求和预算，选择适合您的RAID级别非常重要。

二、RAID的配置RAID的配置可以通过硬件或软件实现。

硬件RAID使用独立的RAID控制器，而软件RAID则依赖于操作系统来处理RAID功能。

硬件RAID通常性能更好，由于RAID控制器的专门设计，可以提供更高的读/写速度和更可靠的数据保护。

联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。

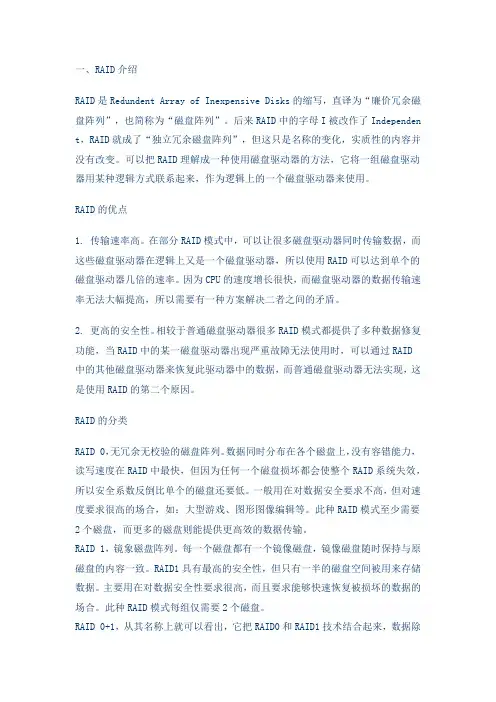

一、RAID介绍RAID是Redundent Array of Inexpensive Disks的缩写，直译为“廉价冗余磁盘阵列”，也简称为“磁盘阵列”。

后来RAID中的字母I被改作了Independen t，RAID就成了“独立冗余磁盘阵列”，但这只是名称的变化，实质性的内容并没有改变。

可以把RAID理解成一种使用磁盘驱动器的方法，它将一组磁盘驱动器用某种逻辑方式联系起来，作为逻辑上的一个磁盘驱动器来使用。

RAID的优点1. 传输速率高。

在部分RAID模式中，可以让很多磁盘驱动器同时传输数据，而这些磁盘驱动器在逻辑上又是一个磁盘驱动器，所以使用RAID可以达到单个的磁盘驱动器几倍的速率。

因为CPU的速度增长很快，而磁盘驱动器的数据传输速率无法大幅提高，所以需要有一种方案解决二者之间的矛盾。

2. 更高的安全性。

相较于普通磁盘驱动器很多RAID模式都提供了多种数据修复功能，当RAID中的某一磁盘驱动器出现严重故障无法使用时，可以通过RAID中的其他磁盘驱动器来恢复此驱动器中的数据，而普通磁盘驱动器无法实现，这是使用RAID的第二个原因。

RAID的分类RAID 0，无冗余无校验的磁盘阵列。

数据同时分布在各个磁盘上，没有容错能力，读写速度在RAID中最快，但因为任何一个磁盘损坏都会使整个RAID系统失效，所以安全系数反倒比单个的磁盘还要低。

一般用在对数据安全要求不高，但对速度要求很高的场合，如：大型游戏、图形图像编辑等。

此种RAID模式至少需要2个磁盘，而更多的磁盘则能提供更高效的数据传输。

RAID 1，镜象磁盘阵列。

每一个磁盘都有一个镜像磁盘，镜像磁盘随时保持与原磁盘的内容一致。

RAID1具有最高的安全性，但只有一半的磁盘空间被用来存储数据。

主要用在对数据安全性要求很高，而且要求能够快速恢复被损坏的数据的场合。

此种RAID模式每组仅需要2个磁盘。

RAID 0+1，从其名称上就可以看出，它把RAID0和RAID1技术结合起来，数据除分布在多个磁盘上外，每个磁盘都有其物理镜像盘，提供全冗余能力，允许一个以下磁盘故障，而不影响数据可用性，并具有快速读写能力。

DELL服务器RAID 配置详解磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。

磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。

·RAID 的种类及应用IDE和SCSI是计算机的两种不同的接口，前者普遍用于PC机，后者一般用于服务器。

基于这两种接口，RAID分为两种类型：基于IDE接口的RAID应用，称为IDE RAID；而基于SCSI接口的RAID应用则相应称为SCSI RAID。

基于不同的架构，RAID 又可以分为:● 软件RAID (软件RAID)● 硬件RAID (硬件RAID)● 外置RAID (External RAID)·软件RAID很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Netware及Linux。

软件RAID中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。

软件RAID是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。

·硬件RAID通常是一张PCI卡，你会看到在这卡上会有处理器及内存。

因为这卡上的处理器已经可以提供一切RAID所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。

硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。

无论连接何种硬盘，控制权都是在RAID卡上，亦即是由系统所操控。

在系统里，硬件RAID PCI卡通常都需要安驱动程序，否则系统会拒绝支持。

·外置式RAID也是属于硬件RAID的一种，区别在于RAID卡不会安装在系统里，而是安装在外置的存储设备内。

而这个外置的储存设备则会连接到系统的SCSI卡上。

系统没有任何的RAID功能，因为它只有一张SCSI卡；所有的RAID功能将会移到这个外置存储里。

Data SheetFujitsu PRAID EP400i / EP420iRAID Controller SAS 12Gbit/s 1GB or 2GB cache based on LSI MegaRAID® for internal storage devices The RAID architecture (Redundant Array of Independent Disks) combines multiple storage devices, including hard drives and NVMe devices, into a single logical unit. Redundancy data is generated from data segments (barring RAID 0) and distributed across the devices. Consequently, operating systems interact with this collective array rather than the individual devices. The core purpose of RAID is to enhance data availability, reducing potential disruptions from storage devices failures. The effectiveness of a RAID setup largely depends on the RAID controller in use.Choose Fujitsu RAID controllers for a blend of modern technology and proven experience,providing the data protection that businesses need today.PRAID EP400i / EP420iThe Fujitsu RAID ControllerPRAID EP400i with 8ports sets new speed and data security standards for internal storage drives. The RAID stack isbased on the LSI MegaRAID® and offers high data throughput, a comprehensive fault tolerancefunction and user-friendly management options.Moreover, the Controller management is integrated seamlessly into the Fujitsu server managementconcept. All controller functions are supported by the Fujitsu ServerView RAID Manager. The PRAIDEP400i is designed for backward compatibility with 3Gbit/s SAS as well as with 6Gbit/s and 3Gbit/sSATA hard drives. Regardless of the drive speed, itdelivers significant performance improvements in both read and write applications. Due to the support of 64-bit addressing, a robust set of RAID features and demanding error tolerance functions the controller provides high RAID performance and data availability. Powerful online management service programs (Fujitsu ServerView RAIDManager), which are simple to operate and quick to install, provide the administrator with unparalleled flexibility and access to the arrays. The RAIDcontroller supports all of the important RAID levels including RAID 6 and 60. The optional flash battery backup (FBU) combined with TFM module ensures the integrity of the data stored in the cache on the RAID controller in case of a power outage. In this event, the data will be copied to a non-volatile flash memory (TFM). The FBU provides a low-priced alternative to an uninterruptible power supply (UPS) and, when compared to battery backup up units (BBU), enables a long-term, secure store ofdata and better serviceability. Always select FBU and TFM module in combination.The Advanced Software Options in combination with Solid State Disks in front of HDD volumes can create high-capacity,high-performance controllercache pools, depending on the load profile. A free of charge test version is available at PRIMERGY-PM.Link: /dl.aspx?id=c816a64f-8b6d-47df-ba31-836874f08c07Technical detailsTechnical detailsController Silicon RoC (RAID on Chip) LSI SAS3108Adapter Type RAID 5/6 Ctrl.Operating system pre-installed Information to released operating systems can be found in the server datasheets. Details can be found in thereleased drivers list on the support portal.Released drivers list link /Download/Index.aspNumber of ports8 ports int.Connector internal2x SFF8643 (Mini-SAS HD)Data transfer rate up to12 Gbit/sBus type PCIe 3.0Bus width x8RAID Management ServerView RAID ManagerStorCLI (command-line interface)BIOS Configuration UtilityKey RAID Data Protection Feature- RAID levels 0, 1, 5 and 6- RAID spans 10, 50 and 60- Maximum number of spans is 8- Online Capacity Expansion (OCE)- Online RAID level Migration (RLM)- Auto resume after loss of system power during array rebuild or reconstruction (RLM)- Fast initialization for quick array setup- Single controller multipathing (failover)- Load Balancing- Configurable stripe size up to 1MB- Fast initialisation for quick array setup- Check consistency for background data integrity - Make Data Consistent (MDC)- Patrol read for media scanning and repairing- Up to 64 logical drives per controller- S.M.A.R.T support- Global and dedicated Hot Spare with Revertible Hot Spare support- Automatic rebuild- Enclosure affinity- Enclosure management- SES (inband)- SGPIO (outband)RAID level0, 1, 10, 5, 50, 6, 60RAID cache backup unit Optional FBURAID controller notes based on LSI SAS3108Interface technology SAS/SATAOrder code Product Name Height of bracket RAID controller cache size Number of Connectors S26361-F5243-E11PRAID EP400i Matching to system 1 GB2S26361-F5243-E12PRAID EP420i Matching to system 2 GB2S26361-F5243-E14PRAID EP420i for SafeStore Matching to system 2 GB2S26361-F5243-L11PRAID EP400i Full Height / Low Profile 1 GB2S26361-F5243-L12PRAID EP420i Full Height / Low Profile 2 GB2S26361-F5243-L14PRAID EP420i for SafeStore Full Height / Low Profile 2 GB2S26361-F5243-L1PRAID EP400i Full Height / Low Profile 1 GB2S26361-F5243-L2PRAID EP420i Full Height / Low Profile 2 GB2S26361-F5243-L4PRAID EP420i for SafeStore Full Height / Low Profile 2 GB2Order code Product Name NotesS26361-F5243-E100PRAID EP400i TFM installed - Transportable Flash Module - contains flash memoryand control logic for Flash Backup Unit (FBU) – required for FBUoptionS26361-F5243-E200TFM PRAID EP420i/e installed - Transportable Flash Module - contains flash memoryand control logic for Flash Backup Unit (FBU) – required for FBUoptionS26361-F5243-E125RAID Ctrl FBU option for PRAID EP4xx with 25cm cable installed - Super-capacitor incl. cableinstalled - Super-capacitor incl. cableS26361-F5243-L110RAID Ctrl FBU option for PRAID EP4xx with 25cm, 55cm, 70cmcableComplianceCompliance notes According to the corresponding systemCompliance link https:///sites/certificatesContactFujitsu LimitedWebsite: /primergy2023-11-27 WW-ENworldwide project for reducing burdens on the environment.Using our global know-how, we aim to contribute to the creation of a sustainable environment for future generations through IT.Please find further information at http://www./global/about/environmenttechnical specification with the maximum selection of components for the named system and not the detailed scope ofdelivery. The scope of delivery is defined by the selection of components at the time of ordering. The product was developed for normal business use.Technical data is subject to modification and delivery subject to availability. Any liability that the data and illustrations are complete, actual or correct is excluded. Designations may be trademarks and/or copyrights of the respective owner, the use of which by third parties for their own purposes may infringe the rights of such owner.More informationAll rights reserved, including intellectual property rights. Designations may be trademarks and/or copyrights of therespective owner, the use of which by third parties for their own purposes may infringe the rights of such owner. For further information see https:///global/about/resources/terms/ Copyright 2023 Fujitsu LIMITED。

PM8060 RAID 用户手册尊敬的浪潮英信服务器用户：衷心感谢您选用浪潮英信服务器！本手册将为您简单介绍一下PM8060 RAID 的特色功能和常操作下的安装使用方法。

浪潮集团有限公司拥有本手册的版权。

未经浪潮集团有限公司许可，任何单位和个人不得以任何形式复制或修改本用户手册。

浪潮集团有限公司拥有随时修改本手册的权利。

本手册内容如有变动，恕不另行通知。

如果您对本手册中内容有任何的疑问和建议，请向浪潮集团有限公司垂询。

浪潮2014年8月目录第一章RAID基础知识 (3)1.1 RAID 基本概念与专用术语介绍 (3)1.2RAID 功能介绍 (3)第二章RAID卡配置及使用 (4)2.1 Adaptec RAID configuration(ARC)使用指导 (5)2.1.1 Array Configuration Utility (5)2.1.2 Select Utility (6)2.1.3 Disk Utilities (7)2.2 存储管理器（MSM）使用指导 (7)第三章驱动光盘的使用与操作系统的安装 (11)3.1 浪潮Raid卡驱动程序光盘使用 (12)3.2．驱动程序的加载方法 (17)3.2.1. Windows Server 2003操作系统（32位和EMT 64位） (17)3.2.2．Windows Server 2008操作系统（32位和EMT 64位） (18)3.2.3. windows系统下SGPIO驱动的加载步骤 (18)第一章RAID基础知识1.1 RAID 基本概念与专用术语介绍我们提供的RAID 卡支持各种常用RAID 级别，如0、1、5、10、50、1E、5EE、6、60等，您可以根据数据的重要性来选择。

在开始使用RAID 卡之前，我们希望您能够对下面的概念有较深的理解，从而更好的配置和使用您的服务器。

1.2RAID 功能介绍RAID 0 是无数据冗余的存储空间条带化，具有低成本、极高读写性能、高存储空间利用率的RAID 级别，适用于Video/Audio 存储、临时文件的转储等对速度要求极其严格的特殊应用。

IBM X3650 8K 8I RAID 卡配置阵列初始化硬盘VOLUME:RAID0:RAID1：如何为阵列添加热备盘HOT-SPARE其他操作1. 删除阵列2. 恢复阵列3. 如何选择第一引导阵列（选择哪个阵列为第一引导启动阵列）4. 重新扫描硬盘5. 安全擦出硬盘和格式化硬盘6. 恢复阵列卡出厂设置7. 查看阵列卡日志第一部分如何配置阵列按下组合键Ctrl+A 进入配置程序。

ARC是内嵌的BIOS的程序,您可以通过它配置ServeRAID-8k-l/8k/8i SAS 控制器.其包括：Array Configuration Utility （ACU） - 创建,配置, 管理逻辑驱动器.也可以对驱动器进行初始化及重新扫描.Serial Select - 改变设备及控制器的设置Disk Utilities- 格式化或校验媒体设备配置阵列，选择Array Configuration Utility 一项回车下面文档列举了如何配置Volume，Raid0 ，Raid1 。

其他阵列级别配置方法相同。

第一步：新拆箱的服务器在配置阵列之前先进行初始化。

注：初始化会全清掉您硬盘上的数据和阵列信息，操作时请阅读警告提示。

初始化硬盘1. 选择Initialize Drives2. 使用"Ins "或空格键把要初始化的硬盘选择到右边的方框中：3. 按" Enter "回车键继续下一步4. 弹出警告红色框按"Y" 键接受提示警告，继续5. 开始初始化，等待进程完成：6. 完成后自动返回创建阵列总菜单。

第二步：介绍阵列配置方法：Volume：1. 初始化硬盘后，选择Create Arrays 创建阵列：2. 用Ins 选择1 块硬盘，回车3. 按回车进入阵列配置菜单：4. 一块硬盘阵列级别就为"Volume"5. Array Label 输入阵列标识（名字任意）：注Array Label 可以不填，但如果配置多个阵列，则后面的阵列必须写。

企业中RAID磁盘阵列配置详解（⼀看就懂）磁盘阵列：RAID 将⼀组硬盘连结成来，组成⼀个阵列，以避免单个硬盘损坏⽽带来的数据损失，同时亦提供了⽐单个硬盘⾼的可⽤性及容错性。

常见的组合⽅式有：RAID0、RAID1、RAID5、 RAID6、RAID1 0，下⾯分别介绍它们的特性。

（⼀）RAID0磁盘阵列RAID0 俗称“条带”，它将两个或多个硬盘组成⼀个逻辑硬盘，容量是所有硬盘之和，因为是多个硬盘组合成⼀个，故可并⾏写操作，写⼊速度提⾼，但此⽅式硬盘数据没有冗余，没有容错，⼀旦⼀个物理硬盘损坏，则所有数据均丢失。

因⽽，RAID0 适合于对数据量⼤，但安全性要求不⾼的场景，⽐如⾳像、视频⽂件的存储等类型特点缺点组成条件容量raid0⾼读写不可靠两个及以上⼤⼩相同的磁盘组成多块磁盘容量总和（⼆）RAID1磁盘阵列RAID1 俗称“镜像”，它最少由两个硬盘组成，且两个硬盘上存储的数据均相同，以实现数据冗余。

RAID1 读操作速度有所提⾼，写操作理论上与单硬盘速度⼀样，但由于数据需要同时写⼊所有硬盘，实际上稍为下降。

容错性是所有组合⽅式⾥最好的，只要有⼀块硬盘正常，则能保持正常⼯作。

但它对硬盘容量的利⽤率则是最低，只有 50%，因⽽成本也是最⾼。

RAID1 适合对数据安全性要求⾮常⾼的场景，⽐如存储数据库数据⽂件之类类型特点缺点组成条件容量raid1⾼可靠不具备扩展性⾄少两块⼤⼩相同的磁盘组成多块磁盘容量总和的⼀半（三）RAID5磁盘阵列RAID5 最少由三个硬盘组成，它将数据分散存储于阵列中的每个硬盘，并且还伴有⼀个数据校验位，数据位与校验位通过算法能相互验证，当丢失其中的⼀位时，RAID 控制器能通过算法，利⽤其它两位数据将丢失的数据进⾏计算还原。

因⽽ RAID5 最多能允许⼀个硬盘损坏，有容错性。

RAID5 相对于其它的组合⽅式，在容错与成本⽅⾯有⼀个平衡，因⽽受到⼤多数使⽤者的欢迎。

⼀般的磁盘阵列，最常使⽤的就是 RAID5 这种⽅式类型特点组成条件容量raid5⾼读写，写⼀般，⾼可靠性⾄少三块⼤⼩相同的磁盘n-1/n磁盘容量总和实际操作配置：环境：新建四个磁盘，三个磁盘做成raid5，⼀个作为备⽤磁盘（当⼀块磁盘不可⽤的时候，备⽤可以顶替）实现⽆⼈值守1，检测软raid管理命令mdadm是否安装[root@localhost ~]# rpm -q mdadmmdadm-4.0-5.el7.x86_642，将四块磁盘分别分区，并改为raid分区类型（操作看前⽂章详解）fdisk /dev/sdb ... 创建磁盘分区3，创建raid5磁盘阵列/dev/md5，其中/dev/sde1作为备⽤磁盘[root@localhost ~]# mdadm -C -v /dev/md5 -l5 -n3 /dev/sd[b-d]1 -x1 /dev/sde1 创建raid5磁盘阵列-C：创建-v：显⽰详细过程-l：级别-n：磁盘数量-x：备⽤磁盘数4，查看raid5磁盘阵列同步状态信息[root@localhost ~]# cat /proc/mdstat 查看Personalities : [raid6] [raid5] [raid4]md5 : active raid5 sdd1[4] sde1[3](S) sdc1[1] sdb1[0]41908224 blocks super 1.2 level 5, 512k chunk, algorithm 2 [3/3] [UUU][root@localhost ~]# mdadm -D /dev/md5 查看raid磁盘阵列的详细信息5，模拟撤销⼀块磁盘，看备⽤磁盘是否可以同步并使⽤[root@localhost ~]# mdadm -f /dev/md5 /dev/sdb1 卸载其中⼀块磁盘mdadm: set /dev/sdb1 faulty in /dev/md5[root@localhost ~]# cat /proc/mdstat 查看同步状态Personalities : [raid6] [raid5] [raid4]md5 : active raid5 sdd1[4] sde1[3] sdc1[1] sdb1[0](F)41908224 blocks super 1.2 level 5, 512k chunk, algorithm 2 [3/2] [_UU][==>..................] recovery = 10.7% (2242772/20954112) finish=1.5min speed=203888K/secunused devices: <none>使⽤mdadm -D查看raid5磁盘阵列的详细信息（四）RAID6磁盘阵列RAID6 是在 RAID5 的基础上改良⽽成的，RAID6 再将数据校验位增加⼀位，所以允许损坏的硬盘数量也由 RAID5 的⼀个增加到⼆个。

精心整理页脚内容此文档为自行整理，非官方提供资料，仅供参考。

疏漏之处敬请反馈。

对RAID 进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。

名称解释：Disk?Group ：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual?Disk)：?虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDHS ：Mgmt1建菜单23、在4、确认RAID 个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD?Mgmt 创建（可以参考第13步，会有详细说明）。

VD?Name 根据需要设置，也可为空。

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????注：各RAID 级别最少需要的硬盘数量，RAID0=1??RAID1=2??RAID5=3??RAID10=4??RAID50=65、修改高级设置，选择完VD?Size 后，可以按向下方向键，或者Tab 键，将光标移至Advanced?Settings 处，按空格键开启（禁用）高级设置。

如果开启后（红框处有X 标志为开启），可以修改Stripe?Element?Size 大小，以及阵列的Read?Policy 与Write?Policy ，Initialize 处可以选择是否在阵列配置的同时进行初始化。

精心整理页脚内容高级设置默认为关闭（不可修改），如果没有特殊要求，建议不要修改此处的设置。

6、上述的配置确认完成后，按Tab键，将光标移至OK处，按回车，会出现如下的提示，如果是一个全新的阵列，建议进行初始化操作，如果配置阵列的目的是为了恢复之前的数据，则不要进行初始化。

RAID卡原理与设置RAID卡原理与设置RAID 卡有自己的 CPU ， Cache Memory ，通过集成或借用主板上的 SCSI 控制器来管理硬盘，可以称之为一个智能化的设备。

RAID 卡的分类一般根据集成的 SCSI 控制器来划分。

如果没有集成 SCSI 控制器，而是借用主板上的 SCSI 控制器来管理硬盘，则为零通道 RAID 卡。

根据 RAID 卡集成的 SCSI 控制器的通道数量，可以分为单通道、双通道、三通道 RAID 卡。

还可以按照 SCSI 控制器的标准来划分 RAID 卡的种类，如 Ultra Wide 、 Ultra2 Wide 、 Ultra160 Wide 。

RAID 处理器是一个PCI 从设备，接受并执行来自系统的命令。

同时占用 PCI 中断，代表 SCSI 磁盘子系统向系统提出中断请求，请求占用PCI 总线，返回对系统命令的响应，如输送SCSI 硬盘上的数据。

作为 RAID 卡的 CPU ，通过执行闪存中的 Firmware ，控制 SCSI 控制器、 Cache Memory 以及指示报警电路，来实现 RAID 卡的功能，运作流程如下：（ 1 ）初始化 RAID 卡寄存器（ 2 ）读取 NVRAM 的上次 RAID 参数，与硬盘实际信息进行比较，显示结果（ 3 ）发送配置提示、响应 HOST 命令进入配置界面（ 4 ）提供配置菜单、将用户提供的 RAID 卡参数、 RAID 参数存入 NVRAM（ 5 ）根据 RAID 参数，通过 SCSI 控制器对硬盘进行初始化写操作（ 6 ）完成配置（ 7 ）等待 Host 发出读写操作命令RAID 卡提高磁盘读写性能的另一手段是：磁盘 CACHE 。

对于磁盘I/O 来说，如果没有CACHE ，就直接从硬盘读写；如果有 CACHE ，则首先从 CACHE 读写。

CACHE 具有两大功能：-- 预读CACHE 预读提高了计算机系统中的硬盘读的功能，尤其是在读取含有大量文件碎片的文件时。
