发电厂电气部分习题解答

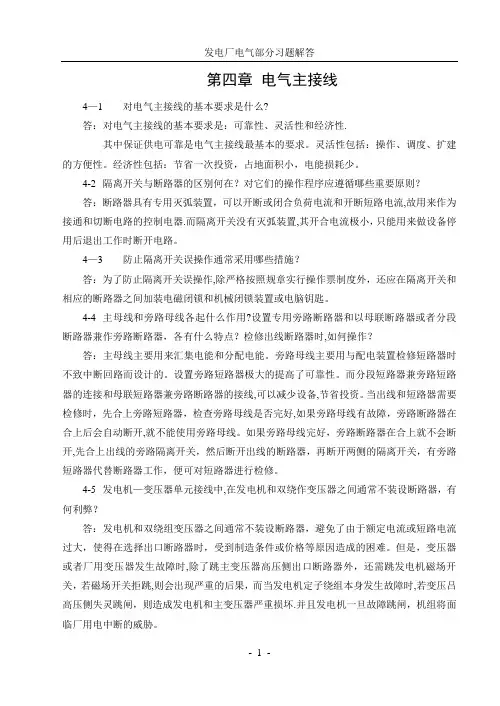

- 1 - 第四章 电气主接线
4—1 对电气主接线的基本要求是什么?
答：对电气主接线的基本要求是：可靠性、灵活性和经济性.
其中保证供电可靠是电气主接线最基本的要求。灵活性包括：操作、调度、扩建的方便性。经济性包括：节省一次投资，占地面积小，电能损耗少。
4-2 隔离开关与断路器的区别何在？对它们的操作程序应遵循哪些重要原则？
答：断路器具有专用灭弧装置，可以开断或闭合负荷电流和开断短路电流,故用来作为接通和切断电路的控制电器.而隔离开关没有灭弧装置,其开合电流极小，只能用来做设备停用后退出工作时断开电路。
4—3 防止隔离开关误操作通常采用哪些措施？
答：为了防止隔离开关误操作,除严格按照规章实行操作票制度外，还应在隔离开关和相应的断路器之间加装电磁闭锁和机械闭锁装置或电脑钥匙。
4-4 主母线和旁路母线各起什么作用?设置专用旁路断路器和以母联断路器或者分段断路器兼作旁路断路器，各有什么特点？检修出线断路器时,如何操作？
答：主母线主要用来汇集电能和分配电能。旁路母线主要用与配电装置检修短路器时不致中断回路而设计的。设置旁路短路器极大的提高了可靠性。而分段短路器兼旁路短路器的连接和母联短路器兼旁路断路器的接线,可以减少设备,节省投资。当出线和短路器需要检修时，先合上旁路短路器，检查旁路母线是否完好,如果旁路母线有故障，旁路断路器在合上后会自动断开,就不能使用旁路母线。如果旁路母线完好，旁路断路器在合上就不会断开,先合上出线的旁路隔离开关，然后断开出线的断路器，再断开两侧的隔离开关，有旁路短路器代替断路器工作，便可对短路器进行检修。
4-5 发电机—变压器单元接线中,在发电机和双绕作变压器之间通常不装设断路器，有何利弊？
答：发电机和双绕组变压器之间通常不装设断路器，避免了由于额定电流或短路电流过大，使得在选择出口断路器时，受到制造条件或价格等原因造成的困难。但是，变压器或者厂用变压器发生故障时,除了跳主变压器高压侧出口断路器外，还需跳发电机磁场开关，若磁场开关拒跳,则会出现严重的后果，而当发电机定子绕组本身发生故障时,若变压吕高压侧失灵跳闸，则造成发电机和主变压器严重损坏.并且发电机一旦故障跳闸，机组将面临厂用电中断的威胁。 发电厂电气部分习题解答
《发电厂电气部分》(含答案版)
能源和发电
1、火、水、核等发电厂的分类
依据一次能源的不同，发电厂可分为：火力发电厂、水力发电厂、核电厂、风力发电厂等。
火电厂的分类：
（1）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。
（2）按输出能源分：凝汽式发电厂，热电厂
（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。
水力发电厂的分类：
按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。
（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。
核电厂的分类：压水堆核电厂，沸水堆核电厂。
2、抽水蓄能电厂的作用
调峰，填谷，调频，调相，备用。 3、火电厂的电能生产过程及其能量转换过程 P14
火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
能量的转换过程是：燃料的化学能－热能－机械能－电能。
4、水力发电厂的基本生产过程
答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。
第二章 发电、变电和输电的电气部分
1、一次设备、二次设备的概念
一次设备：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断
1 《发电厂电气部分》复习
第一章 能源和发电 1、火、水、核等发电厂的分类
火电厂的分类：（1）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。
（2）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。
（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。
（4）按输出能源分：凝汽式发电厂，热电厂
（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。
水力发电厂的分类：
（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。
（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。
核电厂的分类：压水堆核电厂，沸水堆核电厂。
2、抽水蓄能电厂的作用
调峰，填谷，备用，调频，调相。 2 3、发展联合电力的效益
（1）各系统间电负荷的错峰效益。
（2）提高供电可靠性、减少系统备用容量。
（3）有利于安装单机容量较大的机组。
（4）进行电力系统的经济调度。
（5）调峰能力互相支援。
4、火电厂的电能生产过程及其能量转换过程 P14
火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
能量的转换过程是：燃料的化学能－热能－机械能－电能。
5、水力发电厂的基本生产过程
答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。
2.电气主接线
３

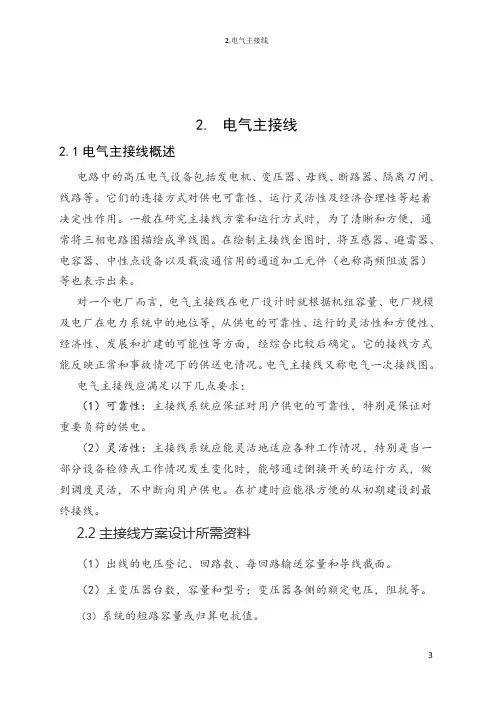

2. 电气主接线
2.1电气主接线概述
电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等。它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用。一般在研究主接线方案和运行方式时，为了清晰和方便，通常将三相电路图描绘成单线图。在绘制主接线全图时，将互感器、避雷器、电容器、中性点设备以及载波通信用的通道加工元件（也称高频阻波器）等也表示出来。
对一个电厂而言，电气主接线在电厂设计时就根据机组容量、电厂规模及电厂在电力系统中的地位等，从供电的可靠性、运行的灵活性和方便性、经济性、发展和扩建的可能性等方面，经综合比较后确定。它的接线方式能反映正常和事故情况下的供送电情况。电气主接线又称电气一次接线图。
电气主接线应满足以下几点要求：
（1）可靠性：主接线系统应保证对用户供电的可靠性，特别是保证对重要负荷的供电。
（2）灵活性：主接线系统应能灵活地适应各种工作情况，特别是当一部分设备检修或工作情况发生变化时，能够通过倒换开关的运行方式，做到调度灵活，不中断向用户供电。在扩建时应能很方便的从初期建设到最终接线。
2.2主接线方案设计所需资料
（1）出线的电压登记、回路数、每回路输送容量和导线截面。
（2）主变压器台数，容量和型号；变压器各侧的额定电压，阻抗等。
（3）系统的短路容量或归算电抗值。 2.电气主接线
４ （4）变压器中性点的接线方式及接地点的选择。
（5）初期和最终变电所与系统连接方式，变电所地理位置等。
2.3常见的小型水电站升高电压侧接线方式介绍
一、小型水电站电气主接线设计的原则：
水电站在电力系统中地位十分重要，一旦发生事故可能造成巨大损失。在设计水电站电气主接线时应根据当地实际现状情况，并结合有关规程、规范遵循以下原则进行：首先应满足电力系统对水电站供电稳定性、可靠性要求，即能够不间断地向系统送出合格电能；应综合考虑水电站的水文气象、动能特性、建设规模、接入系统设计、枢纽总体布置、地形和运输条件、环境保护、设备特点等因素；电气主接线应简单、清晰，便于操作维护运行；电气主接线应具有一定的灵活性，适应性；电气主接线设计应便于实现自动化，工程造价经济、合理；继电保护简单、可靠，易实现电站的综合自动控制；满足电站初期发电及最终规模的运行要求，还应考虑便于分期过渡；技术先进、经济合理、投资省，年运行费用低；在可行性研究、初步设计时根据电力系统连接的要求和水电站的装机台数，进行电气主接线方案比较和技术经济分析论证。
