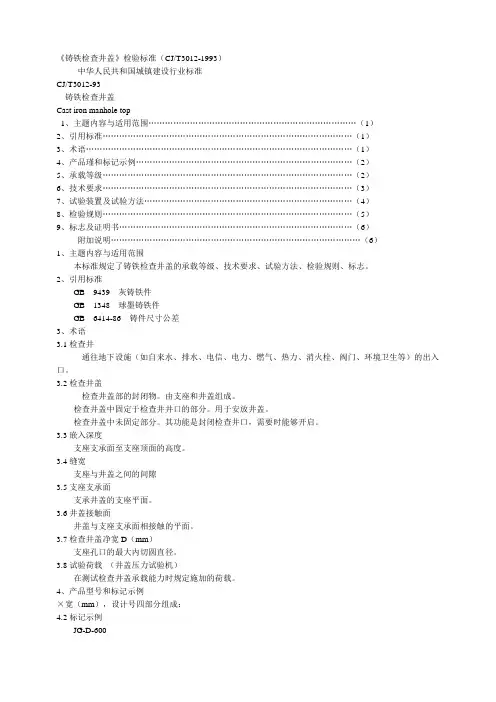

《铸铁检查井盖》检验标准(CJ/T3012-1993)中华人民共和国城镇建设行业标准CJ/T3012-93铸铁检查井盖Cast iron manhole top1、主题内容与适用范围 (1)2、引用标准 (1)3、术语 (1)4、产品瑾和标记示例 (2)5、承载等级 (2)6、技术要求 (3)7、试验装置及试验方法 (4)8、检验规则 (5)9、标志及证明书 (6)附加说明 (6)1、主题内容与适用范围本标准规定了铸铁检查井盖的承载等级、技术要求、试验方法、检验规则、标志。
2、引用标准GB 9439 灰铸铁件GB 1348 球墨铸铁件GB 6414-86 铸件尺寸公差3、术语3.1检查井通往地下设施(如自来水、排水、电信、电力、燃气、热力、消火栓、阀门、环境卫生等)的出入口。
3.2检查井盖检查井盖部的封闭物。
由支座和井盖组成。
检查井盖中固定于检查井井口的部分。
用于安放井盖。
检查井盖中未固定部分。
其功能是封闭检查井口,需要时能够开启。
3.3嵌入深度支座支承面至支座顶面的高度。
3.4缝宽支座与井盖之间的间隙3.5支座支承面支承井盖的支座平面。
3.6井盖接触面井盖与支座支承面相接触的平面。
3.7检查井盖净宽D(mm)支座孔口的最大内切圆直径。
3.8试验荷载(井盖压力试验机)在测试检查井盖承载能力时规定施加的荷载。
4、产品型号和标记示例×宽(mm),设计号四部分组成:4.2标记示例JG-D-6005、承载等级检查井盖按其承载能力不同分为重型与轻型两个等级(见表1)。
表 1等级标志设置场合重型重(Z)机动车行驶、停放的道路、场地轻型轻(Q)除上述范围以外的绿地,禁止机动车通行和停放的道路、场地6、技术要求6.1原材料a灰口铸铁。
b球墨铸铁6.2检查井盖的形状宜为圆形,也可以是方形或矩形。
6.3井盖与支座间的缝宽应符合表2的要求。
表 2检查井盖净宽JK(mm)缝宽a=(a1+a2)(mm)≥600 8 +2 (-4)<600 6 ±26.4支座支承面的宽度应符合表3的要求。
