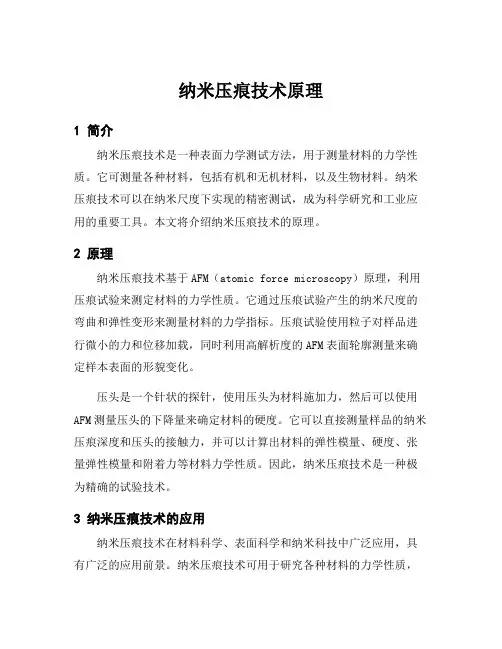

纳米压痕技术原理
1 简介
纳米压痕技术是一种表面力学测试方法，用于测量材料的力学性质。
它可测量各种材料，包括有机和无机材料，以及生物材料。
纳米压痕技术可以在纳米尺度下实现的精密测试，成为科学研究和工业应用的重要工具。
本文将介绍纳米压痕技术的原理。
2 原理
纳米压痕技术基于AFM（atomic force microscopy）原理，利用压痕试验来测定材料的力学性质。
它通过压痕试验产生的纳米尺度的弯曲和弹性变形来测量材料的力学指标。
压痕试验使用粒子对样品进行微小的力和位移加载，同时利用高解析度的AFM表面轮廓测量来确定样本表面的形貌变化。
压头是一个针状的探针，使用压头为材料施加力，然后可以使用AFM测量压头的下降量来确定材料的硬度。
它可以直接测量样品的纳米压痕深度和压头的接触力，并可以计算出材料的弹性模量、硬度、张量弹性模量和附着力等材料力学性质。
因此，纳米压痕技术是一种极为精确的试验技术。
3 纳米压痕技术的应用
纳米压痕技术在材料科学、表面科学和纳米科技中广泛应用，具有广泛的应用前景。
纳米压痕技术可用于研究各种材料的力学性质，
例如金属、聚合物、陶瓷、生物材料等，也可以了解材料的强度、疲劳、蠕变等性质。
4 结论
总的来说，纳米压痕技术是一种重要的测试技术，其原理基于AFM 的原理。
通过纳米级别的试验，可以直接测量样品的硬度和弹性模量等材料力学性质。
由于存在微观世界中，纳米压痕技术在纳米科技和表面科学中具有重要的应用前景。
纳米压痕技术及其应用傅杰摘要：纳米压痕技术也称深度敏感压痕技术，是最简单的测试材料力学性质的方法之一，在材料科学的各个领域都得到了广泛的应用，本文主要针对纳米压痕技术及其应用做一个简单概述。
关键字：纳米压痕技术，应用一、引言传统的压痕测量是将一特定形状和尺寸的压头在一垂直压力下将其压入试样，当压力撤除后。
通过测量压痕的断截面面积，人们可以得到被测材料的硬度这种测量方法的缺点之一是仅仅能够得到材料的塑性性质。
另外一个缺点就是这种测量方法只能适用于较大尺寸的试样。
新兴纳米压痕方法是通过计算机控制载荷连续变化, 在线监测压深量, 由于施加的是超低载荷, 加上监测传感器具有优于1 nm 的位移分辨率, 所以, 可以获得小到纳米级的压深, 它特别适用于测量薄膜、镀层、微机电系统中的材料等微小体积材料力学性能可以在纳米尺度上测量材料的各种力学性质，如载荷-位移曲线、弹性模量、硬度、断裂韧性、应变硬化效应、粘弹性或蠕变行为等1]。
二、纳米压痕技术概述纳米硬度计主要由轴向移动线圈、加载单元、金刚石压头和控制单元等四部分组成。
压头材料一般为金刚石，常用的有伯克维奇压头(Berkovich)和维氏(Vicker)压头。
压入载荷的测量和控制是通过应变仪来实现，整个压入过程由计算机自动控制，可在线测量载荷与相应的位移，并建立两者之间的相应关系(即P—h曲线)。
在纳米压痕的应用中，弹性模量和硬度值是最常用的实验数据，通过卸载曲线的斜率得到弹性模量E，硬度值H 则可由最大加载载荷和残余变形面积求出2]。
纳米压痕技术大体上有5种技术理论，他们分别是[2-3]：(1)Oliver和Pharr方法：根据试验所测得的载荷一位移曲线，可以从卸载曲线的斜率求出弹性模量，而硬度值则可由最大加载载荷和压痕的残余变形面积求得。
该方法的不足之处是采用传统的硬度定义来进行材料的硬度和弹性模量计算，没有考虑纳米尺度上的尺寸效应。
(2)应变梯度理论：材料硬度H 依赖于压头压人被测材料的深度h，并且随着压人深度的减小而增大，因此具有尺度效应。

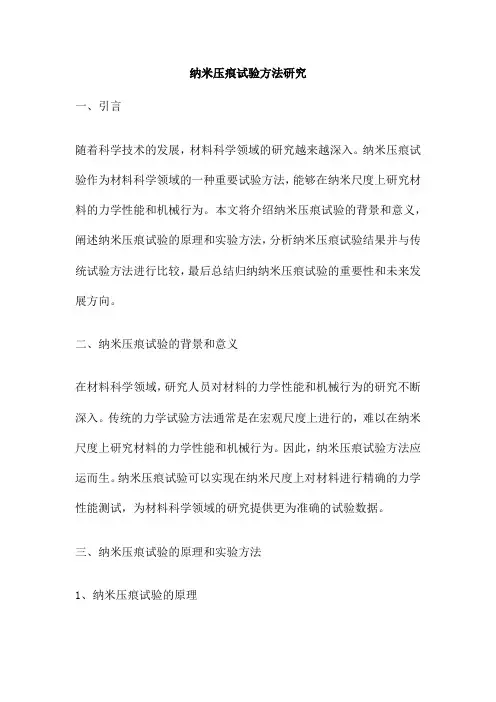

纳米压痕试验方法研究一、引言随着科学技术的发展，材料科学领域的研究越来越深入。
纳米压痕试验作为材料科学领域的一种重要试验方法，能够在纳米尺度上研究材料的力学性能和机械行为。
本文将介绍纳米压痕试验的背景和意义，阐述纳米压痕试验的原理和实验方法，分析纳米压痕试验结果并与传统试验方法进行比较，最后总结归纳纳米压痕试验的重要性和未来发展方向。
二、纳米压痕试验的背景和意义在材料科学领域，研究人员对材料的力学性能和机械行为的研究不断深入。
传统的力学试验方法通常是在宏观尺度上进行的，难以在纳米尺度上研究材料的力学性能和机械行为。
因此，纳米压痕试验方法应运而生。
纳米压痕试验可以实现在纳米尺度上对材料进行精确的力学性能测试，为材料科学领域的研究提供更为准确的试验数据。
三、纳米压痕试验的原理和实验方法1、纳米压痕试验的原理纳米压痕试验是通过在材料表面施加一定压力的载荷，测量材料表面的变形和位移，从而获得材料的力学性能和机械行为。
在纳米压痕试验中，载荷一般采用压头为锥形或球形的力传感器，通过计算机控制系统实现对材料表面进行精确的位移控制和数据采集。
2、纳米压痕试验的实验方法纳米压痕试验的实验方法主要包括以下几个步骤：（1）选择合适的试样：根据研究目的和材料性质选择合适的试样。
试样表面应平整、无瑕疵，以保证试验结果的准确性。
（2）安装试样：将试样固定在纳米压痕试验仪上，确保试样稳定不动。
（3）选择合适的载荷和位移：根据试样材料性质和研究目的选择合适的载荷和位移范围。
（4）进行纳米压痕试验：通过计算机控制系统控制力传感器向下位移，实现对试样表面施加压力。
同时，采集试样表面的变形数据，记录下载荷和位移的变化情况。
（5）数据处理和分析：根据采集到的数据，进行曲线拟合、数据处理和分析，获得材料的力学性能指标和机械行为参数。
四、纳米压痕试验结果与传统的试验方法比较与传统力学试验方法相比，纳米压痕试验具有以下优点：1、精度高：纳米压痕试验可以在纳米尺度上对材料进行精确的力学性能测试，而传统力学试验方法是在宏观尺度上进行的，精度相对较低。
纳米压痕测试中材料变形控制的研究纳米压痕测试是一种用于测量材料硬度、弹性模量、断裂韧性等物理性能的微观力学测试技术。
它通过在材料表面施加一个微小的载荷，并测量由此产生的压痕深度，从而得到材料的力学性能参数。
这种测试方法对于研究材料的微观结构与宏观性能之间的关系具有重要意义。
在纳米压痕测试中，材料变形的控制是确保测试准确性和可重复性的关键因素之一。
一、纳米压痕测试的原理与方法纳米压痕测试技术基于弹性体接触力学理论，通过测量压痕深度和施加的载荷，计算材料的硬度和弹性模量。
测试过程中，一个尖锐的压头（如钻石锥体）以一定的速率接近样品表面，并施加一定的载荷。
随着载荷的增加，压头逐渐压入材料表面，形成压痕。
通过精确测量压痕深度和相应的载荷，可以利用接触力学模型计算出材料的硬度和弹性模量。
纳米压痕测试的方法主要包括静态压痕测试和动态压痕测试。
静态压痕测试是在恒定载荷下进行的，主要用于测量材料的硬度和弹性模量。
动态压痕测试则是在变化的载荷下进行的，可以提供更多关于材料力学行为的信息，如疲劳性能、蠕变性能等。
二、材料变形控制的重要性在纳米压痕测试中，材料变形的控制对于获取准确可靠的测试结果至关重要。
材料变形包括弹性变形和塑性变形两部分。
弹性变形在载荷移除后可以恢复，而塑性变形则是永久性的。
准确的变形控制可以确保测试结果的可重复性，并有助于区分材料的弹性和塑。
材料变形控制的重要性体现在以下几个方面：1. 提高测试精度：精确控制材料变形可以减少测试误差，提高硬度和弹性模量的测量精度。
2. 区分材料特性：通过控制变形，可以更好地区分材料的弹性和塑性特性，为材料设计和应用提供重要信息。
3. 保护样品：过度的变形可能导致样品损坏，适当的变形控制可以保护样品，避免不必要的损伤。
4. 增强数据可比性：在不同条件下进行的测试，通过控制变形，可以提高数据的可比性，便于进行跨实验的比较分析。
三、纳米压痕测试中材料变形控制的策略为了实现有效的材料变形控制，研究人员采取了多种策略和技术。

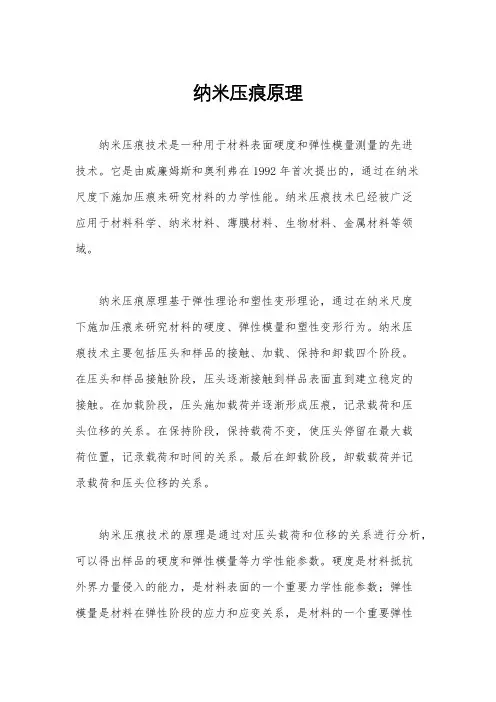

纳米压痕原理纳米压痕技术是一种用于材料表面硬度和弹性模量测量的先进技术。
它是由威廉姆斯和奥利弗在1992年首次提出的，通过在纳米尺度下施加压痕来研究材料的力学性能。
纳米压痕技术已经被广泛应用于材料科学、纳米材料、薄膜材料、生物材料、金属材料等领域。
纳米压痕原理基于弹性理论和塑性变形理论，通过在纳米尺度下施加压痕来研究材料的硬度、弹性模量和塑性变形行为。
纳米压痕技术主要包括压头和样品的接触、加载、保持和卸载四个阶段。
在压头和样品接触阶段，压头逐渐接触到样品表面直到建立稳定的接触。
在加载阶段，压头施加载荷并逐渐形成压痕，记录载荷和压头位移的关系。
在保持阶段，保持载荷不变，使压头停留在最大载荷位置，记录载荷和时间的关系。
最后在卸载阶段，卸载载荷并记录载荷和压头位移的关系。
纳米压痕技术的原理是通过对压头载荷和位移的关系进行分析，可以得出样品的硬度和弹性模量等力学性能参数。
硬度是材料抵抗外界力量侵入的能力，是材料表面的一个重要力学性能参数；弹性模量是材料在弹性阶段的应力和应变关系，是材料的一个重要弹性参数。
通过纳米压痕技术可以实现对材料力学性能的定量分析和表征。
纳米压痕技术具有高分辨率、无损伤、样品制备简单、操作方便等优点，已经成为研究材料力学性能的重要手段。
它在材料科学、纳米材料、薄膜材料、生物材料、金属材料等领域有着广泛的应用前景。
通过对纳米压痕原理的深入理解和研究，可以推动材料力学性能表征技术的发展，为材料设计和制备提供重要的理论和实验基础。
总之，纳米压痕原理是一种重要的材料力学性能表征技术，通过对压头载荷和位移的关系进行分析，可以得出样品的硬度和弹性模量等力学性能参数。
纳米压痕技术具有高分辨率、无损伤、样品制备简单、操作方便等优点，已经成为研究材料力学性能的重要手段。
通过对纳米压痕原理的深入理解和研究，可以推动材料力学性能表征技术的发展，为材料设计和制备提供重要的理论和实验基础。

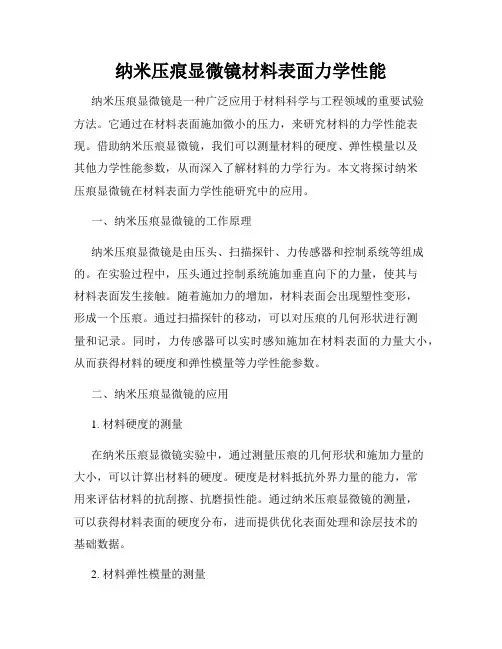

纳米压痕显微镜材料表面力学性能纳米压痕显微镜是一种广泛应用于材料科学与工程领域的重要试验方法。
它通过在材料表面施加微小的压力，来研究材料的力学性能表现。
借助纳米压痕显微镜，我们可以测量材料的硬度、弹性模量以及其他力学性能参数，从而深入了解材料的力学行为。
本文将探讨纳米压痕显微镜在材料表面力学性能研究中的应用。
一、纳米压痕显微镜的工作原理纳米压痕显微镜是由压头、扫描探针、力传感器和控制系统等组成的。
在实验过程中，压头通过控制系统施加垂直向下的力量，使其与材料表面发生接触。
随着施加力的增加，材料表面会出现塑性变形，形成一个压痕。
通过扫描探针的移动，可以对压痕的几何形状进行测量和记录。
同时，力传感器可以实时感知施加在材料表面的力量大小，从而获得材料的硬度和弹性模量等力学性能参数。
二、纳米压痕显微镜的应用1. 材料硬度的测量在纳米压痕显微镜实验中，通过测量压痕的几何形状和施加力量的大小，可以计算出材料的硬度。
硬度是材料抵抗外界力量的能力，常用来评估材料的抗刮擦、抗磨损性能。
通过纳米压痕显微镜的测量，可以获得材料表面的硬度分布，进而提供优化表面处理和涂层技术的基础数据。
2. 材料弹性模量的测量除了硬度，纳米压痕显微镜还可以测量材料的弹性模量。
弹性模量是材料抵抗形变的能力指标，可以反映材料的刚度和弹性恢复能力。
通过测量压痕的几何形状以及施加的力量信息，可以利用数学模型计算得到材料的弹性模量。
这对于研究纳米结构材料以及薄膜的力学性能具有重要意义。
3. 表面力学性能的定量研究除了硬度和弹性模量，纳米压痕显微镜还可以通过改变施加的压力和观察材料的变形行为，进一步研究材料的力学性能。
例如，在纳米压痕显微镜中进行循环压痕实验，可以评估材料的塑性变形、损伤恢复和断裂行为。
这有助于深入了解材料的耐久性和长期使用性能。
三、纳米压痕显微镜的优势和局限性纳米压痕显微镜作为一种先进的材料力学性能测试方法，具有以下优势：1. 非破坏性测试：纳米压痕显微镜可以在微小的压力下对材料表面进行测试，不会对样品产生明显的损伤，适用于对珍贵样品进行检测。

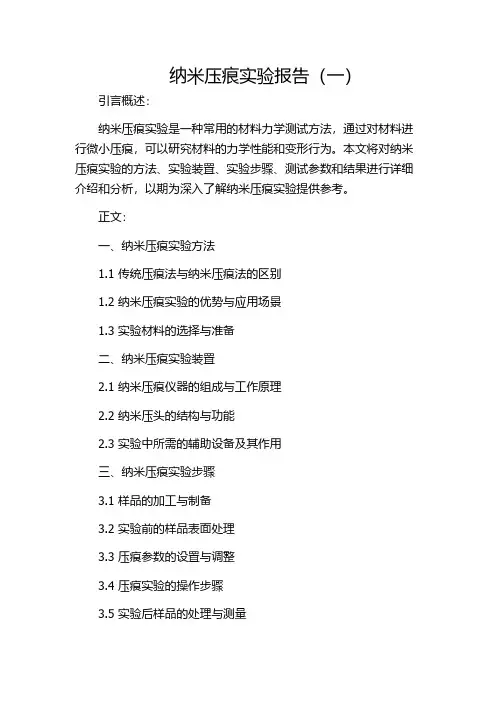

纳米压痕实验报告（一）引言概述：纳米压痕实验是一种常用的材料力学测试方法，通过对材料进行微小压痕，可以研究材料的力学性能和变形行为。
本文将对纳米压痕实验的方法、实验装置、实验步骤、测试参数和结果进行详细介绍和分析，以期为深入了解纳米压痕实验提供参考。
正文：一、纳米压痕实验方法1.1 传统压痕法与纳米压痕法的区别1.2 纳米压痕实验的优势与应用场景1.3 实验材料的选择与准备二、纳米压痕实验装置2.1 纳米压痕仪器的组成与工作原理2.2 纳米压头的结构与功能2.3 实验中所需的辅助设备及其作用三、纳米压痕实验步骤3.1 样品的加工与制备3.2 实验前的样品表面处理3.3 压痕参数的设置与调整3.4 压痕实验的操作步骤3.5 实验后样品的处理与测量四、纳米压痕实验参数与理论分析4.1 压痕深度与硬度的关系分析4.2 压痕直径与弹性模量的计算方法4.3 弹性回弹与塑性变形的测定4.4 扩展失效与压痕形变的研究4.5 温度对压痕行为的影响五、纳米压痕实验结果与讨论5.1 实验样品的压痕图像与参数5.2 不同材料的压痕行为对比5.3 纳米压痕实验的数据可靠性与重复性5.4 工程应用中的纳米压痕实验案例5.5 纳米压痕实验的未来发展趋势总结：通过本次纳米压痕实验，我们深入了解了纳米压痕实验的方法、实验装置、实验步骤、测试参数和结果。
纳米压痕实验在材料力学研究和工程应用中具有重要的价值，通过对材料的微小压痕分析，可以获得材料的力学性能、变形行为等关键信息。
随着纳米技术的不断发展，纳米压痕实验将在材料科学、纳米材料、生物材料等领域的应用得到更广泛的拓展和深入研究。
纳米压痕体积纳米压痕技术是一种通过使用纳米尖端对材料进行压痕实验以研究材料力学性质的方法。
纳米压痕技术可以测量材料的硬度、弹性模量和塑性变形等重要性能参数，对于材料科学和工程技术具有重要意义。
本文将围绕纳米压痕体积展开讨论，介绍纳米压痕技术的原理、应用以及未来的发展方向。
一、纳米压痕技术的原理纳米压痕技术是利用纳米尖端在材料表面施加压力，然后通过测量压痕后的几何参数来计算材料的力学性质。
在纳米压痕实验中，常用的纳米尖端材料包括钨、钢和金刚石等。
当纳米尖端施加在材料表面时，会形成一个微小的压痕。
通过测量压痕的深度和宽度等几何参数，可以推导出材料的硬度和弹性模量等力学性质。
二、纳米压痕技术的应用1. 材料力学性能研究：纳米压痕技术可以用于研究各种材料的力学性能，包括金属、陶瓷、聚合物等。
通过测量不同材料的硬度和弹性模量，可以评估材料的强度和刚度，为材料设计和工程应用提供依据。
2. 薄膜性能评估：纳米压痕技术可以用于评估薄膜的力学性能。
薄膜通常具有不同于块材料的力学行为，通过纳米压痕可以测量薄膜的硬度和弹性模量，从而评估薄膜的质量和性能。
3. 生物材料研究：纳米压痕技术可以用于研究生物材料的力学性能，如骨骼、软组织等。
通过测量生物材料的硬度和弹性模量，可以了解其力学特性，为生物医学研究和工程应用提供基础数据。
4. 界面力学研究：纳米压痕技术可以用于研究材料的界面力学性能。
材料的界面性能对于材料的整体性能具有重要影响，在纳米压痕实验中可以测量界面的硬度和弹性模量，从而评估界面的结合强度和刚度。
三、纳米压痕技术的发展方向1. 多参数测量：目前的纳米压痕技术主要关注材料的硬度和弹性模量等单一参数，未来的发展方向是实现多参数的测量。
通过同时测量多个参数，可以更全面地评估材料的力学性能，提高测试的精确度和可靠性。
2. 动态压痕：目前的纳米压痕技术主要是静态压痕，即在恒定载荷下进行测试。
未来的发展方向是实现动态压痕，即在变化载荷下进行测试。
纳米压痕得到的模量解释说明以及概述1. 引言1.1 概述纳米压痕是一种常用的材料力学测试技术，通过对材料表面施加微小的压力和观察变形行为来获得材料的表征参数。
这项技术在材料科学和工程领域有着广泛的应用，可以用于研究材料的弹性、塑性和力学性能等。
本文将详细介绍纳米压痕的原理、实验步骤以及数据分析方法，并重点解释纳米压痕得到的模量以及其在材料科学中的应用意义。
1.2 文章结构本文由以下几个部分组成：- 引言：对纳米压痕技术进行概述，介绍文章结构和目的。
- 纳米压痕的原理：详细介绍纳米压痕测试技术的原理、测试装置和方法，以及影响因素和参数选择。
- 纳米压痕得到的模量解释与意义：阐述模量定义与测量原理，说明纳米压痕对材料性质表征能力，探讨其在材料科学中的应用意义。
- 纳米压痕实验步骤与数据分析方法：介绍纳米压痕实验的准备与样品制备，详解纳米压痕测试的步骤与操作技巧，以及数据处理和分析方法。
- 结论与展望：总结实验结果及讨论，总结文章主要观点并对未来的研究方向进行思考。
1.3 目的本文旨在提供关于纳米压痕得到的模量的解释说明和概述，帮助读者更好地理解纳米压痕技术及其应用。
通过阐述纳米压痕原理、实验步骤以及数据分析方法，读者可以了解该技术在材料科学中的重要性和应用前景。
最后，在结论部分将对实验结果进行讨论，并对未来进一步的研究方向提出思考，以期为相关领域的科学研究提供参考和启示。
2. 纳米压痕的原理2.1 原理介绍纳米压痕是一种用于表征材料力学性质的测试方法。
其基本原理是利用纳米硬度计或纳米压头对材料施加微小的力，进而测量材料在受力过程中产生的变形，从而推断出材料的力学性质。
纳米压痕测试可以实现对材料表面硬度、弹性模量、塑性变形等重要参数的定量测量。
通过在事先确定的实验条件下进行测试，并结合相应的数据分析方法，可以得到准确可靠地结果。
2.2 测试装置和方法纳米压痕测试主要依靠专用的纳米硬度计或纳米压头进行。

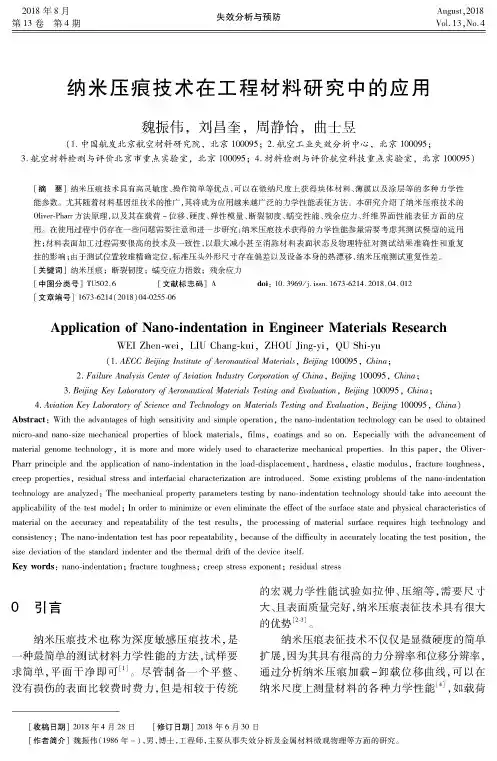

2018年8月第13卷第4期失效分析与预防August,2018Vol.13，No.4纳米压痕技术在工程材料研究中的应用魏振伟，刘昌奎，周静怡，曲士昱(1.中国航发北京航空材料研究院，北京100095; 2.航空工业失效分析中心，北京100095;3.航空材料检测与评价北京市重点实验室，北京100095;4.材料检测与评价航空科技重点实验室，北京100095)[摘要]纳米压痕技术具有高灵敏度、操作简单等优点，可以在微纳尺度上获得块体材料、薄膜以及涂层等的多种力学性能参数。
尤其随着材料基因组技术的推广，其将成为应用越来越广泛的力学性能表征方法。
本研究介绍了纳米压痕技术的Oliver-Pharr方法原理，以及其在载荷-位移、硬度、弹性模量、断裂韧度、蠕变性能、残余应力、纤维界面性能表征方面的应用。
在使用过程中仍存在一些问题需要注意和进一步研究:纳米压痕技术获得的力学性能参量需要考虑其测试模型的适用性;材料表面加工过程需要很高的技术及一致性，以最大减小甚至消除材料表面状态及物理特征对测试结果准确性和重复性的影响；由于测试位置较难精确定位，标准压头外形尺寸存在偏差以及设备本身的热漂移，纳米压痕测试重复性差。
[关键词]纳米压痕；断裂韧度；蠕变应力指数；残余应力[中图分类号]T U502.6 [文献标志码] A d o i：10. 3969/j. issn. 1673-6214. 2018.04. 012[文章编号]1673-6214(2018)04-0255-06Application of Nano-indentation in Engineer Materials ResearchWEI Zhen-wei，LIU Chang-kui，ZHOU Jing-yi，QU Shi-yu(1. A E C C Beijing Institute o f Aeronautical M aterials，Beijing100095, China；2. Failure Analysis Center o f Aviation Industry Corporation o f China，Beijing100095, China；3. Beijing K ey Laboratory o f Aeronautical Materials Testing and Evaluation，Beijing100095, China；4. Aviation K ey Laboratory o f Science and Technology on Materials Testing and Evaluation，Beijing100095, China) Abstract：W ith the advantages of high sensitivity and simple operation, the nano-indentation technology can be used to obtained micro-and nano-size mechanical properties of block materials，film s，coatings and so on. Especially with the advancement of material genome technology，it is more and more widely used to characterize mechanical properties. In this paper，the Oliver-Pharr principle and the application of nano-indentation in the load-displacem ent, hardness, elastic m odulus, fracture toughness，creep properties，residual stress and interfacial characterization are introduced. Some existing problems of the nano-indentation technology are analyzed ：The mechanical property parameters testing by nano-indentation technology should take into account the applicability of the test m odel; In order to minimize or even eliminate the effect of the surface state and physical characteristics of material on the accuracy and repeatability of the test results，the processing of material surface requires high technology and consistency; The nano-indentation test has poor repeatability，because of the difficulty in accurately locating the test position，the size deviation of the standard indenter and the thermal drift of the device itself.Key words：nano-indentation；fracture toughness；creep stress exponent；residual stress〇引言纳米压痕技术也称为深度敏感压痕技术，是 一种最简单的测试材料力学性能的方法,试样要 求简单，平面干净即可[1]。

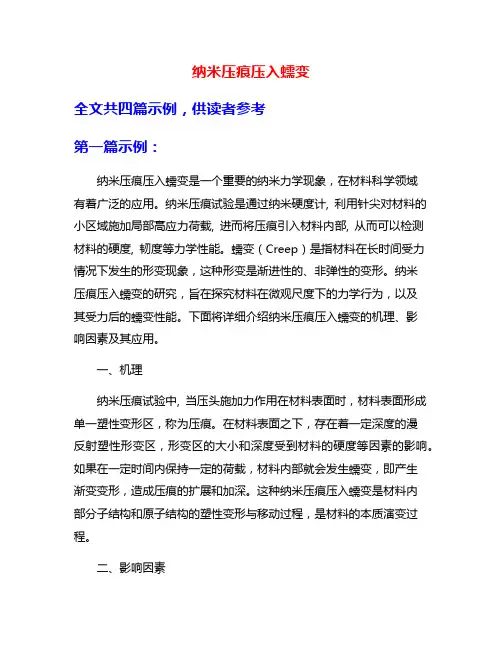

纳米压痕压入蠕变全文共四篇示例，供读者参考第一篇示例：纳米压痕压入蠕变是一个重要的纳米力学现象，在材料科学领域有着广泛的应用。
纳米压痕试验是通过纳米硬度计, 利用针尖对材料的小区域施加局部高应力荷载, 进而将压痕引入材料内部, 从而可以检测材料的硬度, 韧度等力学性能。
蠕变（Creep）是指材料在长时间受力情况下发生的形变现象，这种形变是渐进性的、非弹性的变形。
纳米压痕压入蠕变的研究，旨在探究材料在微观尺度下的力学行为，以及其受力后的蠕变性能。
下面将详细介绍纳米压痕压入蠕变的机理、影响因素及其应用。
一、机理纳米压痕试验中, 当压头施加力作用在材料表面时，材料表面形成单一塑性变形区，称为压痕。
在材料表面之下，存在着一定深度的漫反射塑性形变区，形变区的大小和深度受到材料的硬度等因素的影响。
如果在一定时间内保持一定的荷载，材料内部就会发生蠕变，即产生渐变变形，造成压痕的扩展和加深。
这种纳米压痕压入蠕变是材料内部分子结构和原子结构的塑性变形与移动过程，是材料的本质演变过程。
二、影响因素1. 温度：温度是影响材料蠕变性能的重要因素。
在高温条件下，材料内部原子的热振动增强，材料的形变速率会增加，从而导致蠕变速率增大；在低温条件下，材料的形变速率降低。
2. 应力：应力是引起材料蠕变的主要原因之一。
在高应力作用下，材料内部原子的位移会增大，材料的蠕变速率也会增快。
3. 蠕变机制：材料的蠕变机制决定了其蠕变行为。
在不同的蠕变机制下，材料的蠕变速率、蠕变塑性区域大小等性能表现都有所不同。
4. 微结构：材料的微结构与其蠕变性能密切相关。
晶体结构的完整性、晶界和位错等微观缺陷对材料的蠕变行为有明显影响。
5. 纳米硬度计的选择：纳米硬度计对压痕的形成和测量有很大影响，不同的硬度计具有不同的准确性和灵敏度，选择合适的硬度计对实验结果的准确性至关重要。
三、应用1. 新材料研究：纳米压痕压入蠕变技术为新材料的研发提供了重要手段。
北京高温纳米压痕引言北京夏季气温骤升，高温天气给人们的生活和工作带来了很大不便。
高温对于材料物理特性的研究也日益受到关注。
本文将探讨北京高温纳米压痕技术，以及其在材料科学和工程领域的应用。
什么是纳米压痕技术？纳米压痕技术是一种用于研究材料力学性质的先进手段。
它通过在纳米尺度上施加控制力并测量材料的反应，来揭示材料的本质和机制。
高温纳米压痕技术的意义高温纳米压痕技术是纳米压痕技术的一个分支，它将研究温度提升到高温下进行。
通过高温纳米压痕技术，可以在真实工作环境下研究材料的性能，以便更好地理解和设计材料。
高温纳米压痕的挑战高温纳米压痕在实践中面临一些挑战，如样品固稳、温度控制和力测量等问题。
在高温下，材料的性质可能会发生变化，因此需要精确的温度控制和力测量方法。
高温纳米压痕的应用•材料性能研究：高温纳米压痕可以用于研究材料的力学性质、塑性行为和变形机制等。
通过在高温下进行纳米压痕实验，可以获取更真实的材料性能数据。
•材料设计与制备：根据高温纳米压痕实验结果，可以更好地设计和制备高温工作条件下的材料。
通过调控材料的力学性能，可以改善材料在高温环境中的稳定性和可靠性。
•热处理工艺优化：高温纳米压痕技术可用于优化材料的热处理工艺。
通过研究材料在高温下的变形行为和力学性能变化，可以为热处理工艺的优化提供参考。
高温纳米压痕实验方法高温纳米压痕实验需要一定的设备和试样准备。
下面将介绍该实验的基本步骤。
设备准备•高温处理装置：用于提供稳定的高温环境。
该装置应具备温度控制和样品固稳功能。
•纳米压痕仪：一种专门用于纳米压痕实验的仪器。
它能够施加控制力并测量样品的反应。
•显微镜：用于观察压痕过程和分析结果。
试样准备•样品选择：选择适合高温纳米压痕实验的材料。
常用的包括金属材料、陶瓷材料和高温合金等。
•制备样品：将样品制作成适合纳米压痕实验的形状和尺寸，并保证表面光洁度。
实验步骤1.将样品放置在高温处理装置中，进行高温处理。
纳米压痕方法在材料研究中的应用
郭荻子;林鑫;赵永庆;曹永青
【期刊名称】《材料导报》
【年(卷),期】2011(025)013
【摘要】纳米压痕方法具有高的载荷-位移分辨率,不仅能测量出薄膜材料的各种力学性能,还能在实验中反映出块状材料内部晶体学缺陷的变化规律、相变特征,已经成为从原子量级到微米级研究材料各种性能的重要表征手段.介绍了纳米压痕方法在材料研究中的应用,在此基础上提出了纳米压痕方法研究中存在的问题,并展望了其前景.
【总页数】6页(P10-14,24)
【作者】郭荻子;林鑫;赵永庆;曹永青
【作者单位】西北工业大学凝固技术国家重点实验室,西安,710072;西北有色金属研究院,西安,710016;西北工业大学凝固技术国家重点实验室,西安,710072;西北工业大学凝固技术国家重点实验室,西安,710072;西北有色金属研究院,西安,710016;西北工业大学凝固技术国家重点实验室,西安,710072
【正文语种】中文
【相关文献】
1.绿色纳米合成技术在纳米材料研究中的应用 [J], 黄国波
2.纳米压痕技术在工程材料研究中的应用 [J], 魏振伟;刘昌奎;周静怡;曲士昱
3.CGMD运算方法在纳米压痕上的应用 [J], 傅仕红
4.谱学分析方法在纳米材料研究中的应用 [J], 李红;郭林;邓胜华
5.纳米压痕试验在纳米材料研究中的应用 [J], 吴晓京;吴子景;蒋宾
因版权原因，仅展示原文概要，查看原文内容请购买。
实验技术纳米压痕技术在材料科学中的应用3谢 存 毅×≥≥ ≤ ×≥≥ ≥ ° ≤ 2 × × ∏ ≥摘 要 纳米压痕技术已被广泛地应用在材料科学的各个领域 文章针对这一新技术的基本测量原理及其应用进行了介绍关键词 纳米压痕 硬度 弹性模量 连续韧度测量ΑΠΠΛΙΧΑΤΙΟΝΣΟΦΝΑΝΟΙΝΔΕΝΤΑΤΙΟΝΤΕΧΗΝΙΘΥΕΣΙΝΜΑΤΕΡΙΑΛΣΧΙΕΝΧΕ÷ ∞≤∏ 2≠ΜΤΣΣψστεμσΧορπορατιον ΜΤΣΣψστεμσ Σινγαπορε ΠτεΛτδ ΑψερΡαϕαηΧρεσχεντ 2 ΤεμπχοΤεχηνομινιυμ ΣινγαπορεΑβστραχτ ∏ √ ∏ ∏ √ √ ∏Κεψωορδσ∏ ∏ ∏ ∏ ∏ 3 收到初稿 修回 ∞2 ∏ ¬目前联系地址 北京朝阳区东三环北路 号亮马河大厦 座 室 邮编 电话引言纳米压痕 又称深度敏感压痕技术是近几年发展起来的一种新技术≈ 它可以在不用分离薄膜与基底材料的情况下直接得到薄膜材料的许多力学性质 例如 弹性模量!硬度!屈服强度!加工硬化指数等等≈ 在微电子科学!表面喷涂!磁记录以及薄膜等相关的材料科学领域得到越来越广泛的应用传统的压痕测量是将一特定形状和尺寸的压头在一垂直压力下将其压入试样当压力撤除后 通过测量压痕的断截面面积 人们可以得到被测材料的硬度这种测量方法的缺点之一是仅仅能够得到材料的塑性性质 另外一个缺点就是这种测量方法只能适用于较大尺寸的试样 随着现代微电子材料科学的发展 试样尺寸越来越小型化 传统的硬度测量技术无法满足新材料研究的需要此外 材料科学家们不仅要了解材料的塑性性质 而且需要掌握材料的弹性性质近几年发展起来的纳米压痕技术有效地满足了科学家们的这一需要测量原理在纳米压痕测量技术中 两种最常用到的力学性质就是硬度 Η 和弹性模量 Ε对于各向同性材料 如果不存在时间相关的形变 例如蠕变或粘弹性 √ ≈以及在压痕过程中材料不存在凸出 2∏ 硬度和弹性模量的测量精度通常优于? ≈211 压痕过程的一般描述图 给出一个加载 卸载循环过程的载荷 位移曲线 这里最重要的物理参量是最大载荷 Π ¬ !最大位移 η ¬ !完全卸载后的剩余位移 η 以及卸载曲线顶部的斜率 Σ Π η 参量Σ被称为弹性接触韧度 根据这些参量以及下述两个基本关系式 我们可以推算出材料的硬度和弹性模量ΗΠ ¬Α和ΕΠΒΣΑ这里Α为接触面积 Ε 为约化弹性模量 Β是与压头几何形状相关的常数≈根据这个定义 硬度是材料对接触载荷承受能图 纳米压痕实验的载荷 位移曲线力的量度 这里必须区分该定义与传统硬度的区别 对于塑性形变起主要作用的过程 两种定义给出类似的结果 但是对于弹性形变为主的接触过程 两种定义将给出完全不同的硬度 因为纯弹性接触过程 其剩余接触面积非常小 传统的定义将导致硬度无穷大式的约化模量Ε 可以被用来解释压头和试样的弹性形变 而测试材料的弹性模量Ε则可以根据Ε计算出Ε ΜΕΜΕ式中Μ为被测材料的泊松比 Ε和Μ分别为压头的弹性模量和泊松比 对于金刚石压头 其参量分别为Ε° Μ 1212接触韧度(Σ)和接触面积(Α)的确定为了从载荷 位移数据计算出硬度和弹性模量 必须准确地知道弹性接触韧度和接触面积 纳米压痕与传统硬度测试一个根本的区别就是纳米压痕是通过经验公式推算得出接触面积 而传统方法则是根据卸载后的压痕照片来获得目前被广泛用来确定接触面积的方法被称为 √ ° 方法≈ 该方法是通过将卸载曲线顶部的载荷与位移的关系拟合为一指数关系Π Β η η μ此处Β和μ为拟和参数 η为完全卸载后的位移 弹性接触韧度便可以根据 式的微分计算出 即Σ Πηηη¬Βμ η ¬ η μ对于拟和一条完整的卸载曲线 式并不总能提供正确的描述 特别是附着在基底上的薄膜材料 在这种情况下 根据整条卸载曲线拟合得到的参量常常导致非常大的误差 因此确定接触韧度的曲线拟和通常只取卸载曲线顶部的 到 为了确定接触面积 我们首先必须知道接触深度 η≈ 对于弹性接触≈ 接触深度总是小于总的穿透深度 即最大位移η¬接触深度可以由下式给出η η ΕΠΣ 此处Ε是一与压头形状有关的常数 对于球形或金字塔形 √ 压头 Ε 1 接触面积Α便可以根据经验公式Α φ η计算得出≈一旦知道了接触韧度和接触面积 硬度和弹性模量便可以由 式和 式算出213连续韧度测量(ΧοντινυουσΣτιφφνεσσΜεασυρε2μεντσ:ΧΣΜ)≤≥ 技术提供了另外一种接触韧度的动态测量方法 其原理是将一相对较高频率的简谐力叠加在准静态的加载信号上 其中简谐力的振幅保持在较小的水平上 这种技术的成功关键取决于所采用的动力学模型是否能够准确地描述压痕系统的动力学响应图 给出纳米压痕设备的简图 图 为系统的动力学模型 所有的运动都被严格地限制在一个自由度上 因此 纳米压痕系统可以很好地被一维简谐振子描述 压痕系统的运动方程可表达为μ&Ζ Δ Ζ Κζ Φ τ式中μ为等效质量 Δ ΔΔ 为等效阻尼 其中Δ 和Δ 分别为压头和试样的阻尼 Κ Σ Κ Κ 为等效韧度 而Κ 和Κ 分别为加载框和支承弹簧的韧度 Φ τ 为总的力图纳米压痕系统简图 系统的动力学模型为试样 为压杆 ≤为加载线圈 ⁄为支承弹簧 Δ 为压头的阻尼 Δ 为试样的阻尼 ∞为电容位移传感器 ƒ为加载框 Κ 为加载框的韧度 Κ 为支承弹簧的韧度 μ为等效质量假设力函数可表达为Φ τ ΦΞτ该力产生的位移则为Ζ τ ΖΞτ <Ξ Πφ为角频率 <为位移滞后载荷的相位角将 式代入 式 我们可以得到接触韧度为ΣΦ Ζ< Κ μΞ Κφ其中Κ Κ 和μ均为仪器本身的参数 而Φ Ζ 和Ξ均为实验设置参量 <则由锁相放大器给出结果和讨论311 块材本文选用试样为熔融石英 ∏ ≥ 这种材料的优点主要是抗氧化!各向同性!无加工硬化 而且价格较便宜 所有测量均在 ⁄≤ 上完成 测量方法为≤≥ 技术图 给出试样的模量 压痕深度曲线 在 )压痕深度范围内 试样的模量为1 ?1 °这与该试样的标称模量° 非常接近 从图 可以看出 当压痕深度小于 时 我们即可以得到相当精度的弹性模量 这表明 该技术可以图 熔融石英标准试样的模量 压痕深度曲线图 熔融石英标准试样的硬度 压痕深度曲线用来研究超薄薄膜 图 为熔融石英标准试样的硬度 压痕深度曲线 在较小压痕深度范围内 试样的硬度随着压痕深度的增加而增加 当压痕深度大于 时 硬度逐渐地趋向一稳定值 1 ?1 °这主要是因为在较小压痕范围内 试样的形变以弹性形变为主 随着载荷的增加 塑性形变逐渐起主导作用 312 薄膜通常来说 为了获得与基底无关的薄膜材料的力学性质压痕深度应当小于膜厚的 ≈ 这个规律的有效性取决于薄膜和基底材料性质的差异 以及薄膜和基底材料哪个较硬 本文介绍的≤≥ 动态测量技术就是一种确定多大压痕深度处所测力学性质开始有基底效应的非常有效的方法因为该方法使得我们可以获得硬度和弹性模量作为压痕深度的连续函数 因而基底开始影响测量的深度位置变得非常显而易见在很多实际应用中 薄膜的厚度是如此的小 以致在所有有用压痕深度范围内的压痕数据都有基底效应 这是一个在硬喷涂 中非常普遍存在的问题 为了得到正确的硬度 压痕深度必须超过某一特定值 以使得试样产生完全塑性形变 在这种情况下 通常的目标就是根据复合结构的性质迭代出薄膜的力学性质对于文献中存在的经验或分析公式 在使用这种迭代时必须慎重 近来 等又发展出了一种将有限元模拟与实验载荷位移数据相结合的新技术≈对于薄膜材料 有些情况下 √ ° 方法并不总能给出正确的接触面积 例如软膜在硬基底上 凸出 ∏ 是常遇到的问题因为硬基底限制了塑性流变 对于硬膜在软基底上 凹陷现象导致 √ ° 方法过估了实际的接触面积 结果计算出的硬度和模量太小 对于极端的凸出或凹陷现象实际的接触面积必须利用其他检测手段由此可以看出 到目前为止≤≥ 动态测量技术是研究薄膜材料以及基底效应最有效方法此外 对于某些时间相关的材料 例如铅!铟或高分子材料等 由于接触韧度在卸载曲线最大位移处出现负值 因此利用传统测量方法将无法得到材料的硬度和弹性模量 而≤≥ 技术可以有效地解决这一难题结束语纳米压痕技术已延伸到微电子!半导体!刀具!光学器件及其喷涂!磁记录介质!生物材料以及医疗器件等领域 随着≤≥ 动态测量技术的出现及应用 纳米压痕技术必将在材料科学的各个领域得到越来越广泛的应用参考文献≈ √ •≤ °≈ ° ∏ √ •≤ °≈ ≤ ≠× ≤ ≤ ≈ ∏ √ •≤ ≥ ∞ ≥ ≥ °≈ ≥ ≥ ¬ ≤ ≥ ≠ °≈ ≥ × ∞√ ∏ ° ≥ ≥ ∂ 2≈ ≥ ∞ ≥≈ √ °≈ ƒ ⁄ ≥ εταλ °第三届世界物理学会大会简讯以中国科协书记处书记!中国物理学会常务理事张泽为团长的中国物理学会代表团于 年 月 ) 日访问德国 并参加了 月 ) 日在柏林举行的第三届世界物理学会大会 代表团成员有北京大学物理系教授龚旗煌!北京应用物理和计算数学研究所研究员张维岩!中国科学院物理研究所研究员张杰!聂玉昕和中国科协国际部陈芳 第三届世界物理学会大会的主题是加强物理学对社会的影响力 个专题分别是/公众对物理学的理解0!/提高学校里的物理教育0和/加强物理学会的工作0 来自世界各地的 多个物理学会和约 个科学与教育机构的 名代表参加了大会 会议由欧洲物理学会和德国物理学会主办 各物理学会的主要负责人 主席和秘书长 都出席了会议 几位代表在大会上分别就 个专题作了报告 并围绕 个专题进行了大会发言和讨论 会议气氛一直很热烈日下午 会议就三个专题进行了总结 形成了共识 在进一步征求代表意见后 会议的结论和建议将发表在欧洲物理学会主办的刊物上中国物理学会常务理事聂玉昕在会上代表中国物理学会作了/中国物理学会在中国物理教育中的作用0的报告 并在会上散发了英文版的中国物理学会简介经欧洲物理学会主席 1• 教授提议并经大会通过 第四届世界物理学会大会将于 年在瑞士举行中国物理学会代表团访问德国期间 正值德国物理学会庆祝量子理论建立 周年的纪念活动 年 月 ) 日 于柏林工大 代表团成员参加了部分学术报告会 月 日下午代表团全体成员还参加了在柏林音乐厅举行的/量子理论百年纪念大会0 德国物理学会主席⁄ 和德国科技部长∞ ∏ 分别致辞 德国的诺贝尔物理奖得主 ∏ √ 和法国的诺贝尔物理奖得主≤ ∏ ≤ × ∏ 分别作了科学讲演 只有≤ 2× ∏ 用了英语 其余均使用了德语 大会出席人数在千人以上德国物理学会为纪念量子理论诞生 周年还举办了展览会 发行了纪念文集 组织了一系列科普报告 并在报纸上发表了整版的纪念文章和图片 庆祝活动的声势和规模都很可观中国物理学会代表团还在波恩访问了德国科学基金会 在柏林会见了国际科联 ≤≥ 一位副主席 这次出访 对增进中国物理学会与各国各地区物理学会!德国科学基金会等组织的相互了解 交流物理学会的工作经验起到了积极的作用中国科学院物理研究所聂玉昕。
