力控组态入门教程一、关于力控力控是北京三维力控科技有限公司“管控一体化解决之道”产品线的总称，由监控组态软件、“软”控制策略软件、实时数据库及其管理系统、Web门户工具等产品组成。

这些产品不是孤立的，力控是一个应用规模可以自由伸缩的体系结构，整个力控系统及其各个产品都是由一些组件程序按照一定的方式组合而成的。

因此本指南没有专门针对具体的产品分别介绍使用方法，而是介绍所有产品的共同使用方法。

在力控中，实时数据库RTDB是全部产品数据的核心，分布式网络应用是力控的最大特点。

在力控中，所有应用（例如趋势、报警等）对远程数据的引用方法都和引用本地数据完全相同，这是力控分布式特点的主要表现。

二、力控®产品发展史1994年12月，基于16位Windows平台（以Windows3.1为代表）的力控®版本形成。

1996年09月，基于32位Windows平台（以Windows95为代表）的力控®1.0形成。

并注册了力控®商标，成为国内率先拥有自主知识产权的自动化软件品牌。

1999年06月，力控®1.2版本推出，在石油、石化等行业广泛应用。

2000年10月，力控®升级为2.0版本正式推向市场2000年06月，被国家五部委确定为国家重点新产品2001年06月，正式推出基于PC的控制策略生成器2001年08月，《监控组态软件及其应用》一书正式出版2001年12月，力控®英文版forcecontrol正式推出2002年03月，力控®2.6版本正式推向市场2004年10月，力控®3.6版本获科技部中小企业基金扶持项目立项三、关于力控®PCAuto™组态生成的数据文件及应用目录说明应用路径\doc，存放画面组态数据。

应用路径\logic，存放控制策略组态数据。

应用路径\http，存放要在Web上发布的画面及有关数据。

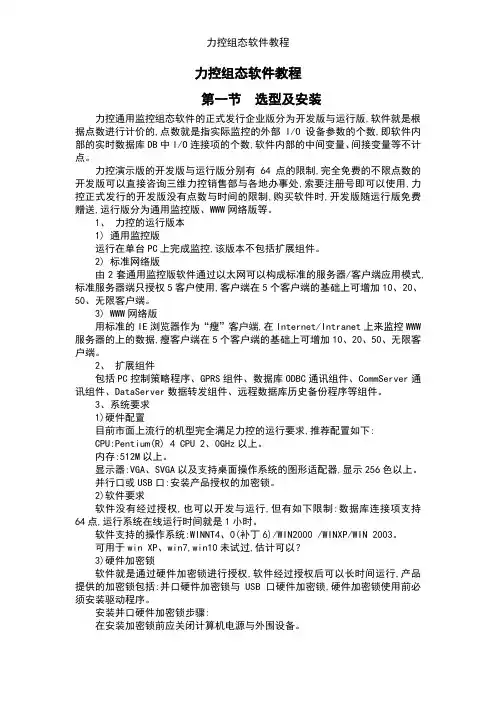

力控组态软件教程第一节选型及安装力控通用监控组态软件的正式发行企业版分为开发版与运行版,软件就是根据点数进行计价的,点数就是指实际监控的外部I/O设备参数的个数,即软件内部的实时数据库DB中I/O连接项的个数,软件内部的中间变量、间接变量等不计点。

力控演示版的开发版与运行版分别有64点的限制,完全免费的不限点数的开发版可以直接咨询三维力控销售部与各地办事处,索要注册号即可以使用,力控正式发行的开发版没有点数与时间的限制,购买软件时,开发版随运行版免费赠送,运行版分为通用监控版、WWW网络版等。

1、力控的运行版本1) 通用监控版运行在单台PC上完成监控,该版本不包括扩展组件。

2) 标准网络版由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式,标准服务器端只授权5客户使用,客户端在5个客户端的基础上可增加10、20、50、无限客户端。

3) WWW网络版用标准的IE浏览器作为“瘦”客户端,在Internet/Intranet上来监控WWW 服务器的上的数据,瘦客户端在5个客户端的基础上可增加10、20、50、无限客户端。

2、扩展组件包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。

3、系统要求1)硬件配置目前市面上流行的机型完全满足力控的运行要求,推荐配置如下:CPU:Pentium(R) 4 CPU 2、0GHz以上。

内存:512M以上。

显示器:VGA、SVGA以及支持桌面操作系统的图形适配器,显示256色以上。

并行口或USB口:安装产品授权的加密锁。

2)软件要求软件没有经过授权,也可以开发与运行,但有如下限制:数据库连接项支持64点,运行系统在线运行时间就是1小时。

软件支持的操作系统:WINNT4、0(补丁6)/WIN2000 /WINXP/WIN 2003。

可用于win XP、win7,win10未试过,估计可以？3)硬件加密锁软件就是通过硬件加密锁进行授权,软件经过授权后可以长时间运行,产品提供的加密锁包括:并口硬件加密锁与USB口硬件加密锁,硬件加密锁使用前必须安装驱动程序。

《集散控制系统原理及应用》实验报告姓名：***_______学号：********** _____班级：13457332 ___专业：电气工程及其自动化学院：电气与信息工程学院江苏科技大学（张家港）二零一六年六月一、实验目的1、熟悉DCS系统的方案设计；2、熟悉使用组态软件对工艺流程图的绘制；3、熟悉使用组态软件生成多种报表。

二、实验内容实验（一）1、自行设计一个小型的工程现场；2、绘制工艺流程图；3、在力控中模拟设计的系统，仿真实现基本功能。

实验（二）1、在实验（一）基础上，完成在力控中生成报表；2、运用DCS知识分析所设计的系统；3、仿真结果分析总结。

实验（一）1、方案题目交通系统实时监控系统。

2、方案背景现在的交通变得越来越繁忙，交通系统变得越来越重要，对交通系统实时必要的监控能够维持交通安全，若出现交通信号等混乱时能够及时准确的发现。

3、组态软件1）概念组态软件，又称组态监控软件系统软件。

译自英文SCADA,即Supervisory Control and Data Acquisition（数据采集与监视控制）。

它是指一些数据采集与过程控制的专用软件。

它们处在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。

组态软件的应用领域很广，可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

在电力系统以及电气化铁道上又称远动系统(RTU System,Remote Terminal Unit)。

组态软件指一些数据采集与过程控制的专用软件，它们是在自动控制系统监控层一级的软件平台和开发环境，能以灵活多样的组态方式（而不是编程方式）提供良好的用户开发界面和简捷的使用方法，它解决了控制系统通用性问题。

其预设置的各种软件模块可以非常容易地实现和完成监控层的各项功能，并能同时支持各种硬件厂家的计算机和I/O产品，与高可靠的工控计算机和网络系统结合，可向控制层和管理层提供软硬件的全部接口，进行系统集成。
