A卷 第1页
蚌埠学院11—12学年第一学期
《机械设计基础》期末考试试题（B）答案
一
、单项选择题（每题2分，共20分）

1 2 3 4 5 6 7 8 9 10

D D A B C B C C A D

二、简答题
1、前轴只承受弯矩，不传递转矩，故为心轴，中轴承受弯矩和转矩，故
为转轴。洗衣机甩干桶的轴只传递转矩、不承受弯矩，故为传动轴。
2、答：普通平键分为圆头(A型) 、平头(B型)和半圆头(C型)。轴端联
接一般采用半圆头(C型)。键的尺寸是根据键联接的轴径和长度由标准中查
得。
3、6314、30314、70314轴承代号的含义（轴承类型、精度等级、内径
尺寸）？
答：6314表示轴承类型代号为6，即深沟球轴承。
内径尺寸为14×5=70mm。
精度等级为p0，即普通级。
30314表示轴承类型代号为3，即圆锥滚子轴承
内径尺寸为14×5=70mm。
精度等级为p0，即普通级。
4、答： 额定动载荷:额定寿命为610次时的最大载荷;
当量动载荷:假想载荷,由轴向和径向载荷分别折算后的载荷.
XYFXFfPARp,)(:径向系数,Y:轴向系数.FR:径向载荷，FA：
轴向载荷，fp：载荷系数。

5、答：1）螺纹联接的自锁作用只有在静载荷下才是可靠的，在振动和变载
荷作用下，或由于高温会使螺纹副中的摩擦力在瞬间消失，从而导致螺纹松
动会产生自动松脱的现象，因此需采用防松装置。
2）摩擦防松，如弹簧垫圈，对顶螺母，自锁螺母
机械防松，如开口销与槽形螺母，止动垫片，
永久防松。如焊接
二、计算题
1、解：

2、解：
（1）根据给定的材料为ZCuSn5Pb5Zn5，可查得：p=8MPa，=3m/s，


P

=12MPa·m/s。

（2）按已知数据，选定宽径比l/d=1，得

smMPapMPadlFpsmdn/40.371.4722.0722.060602600/71.410006015006014.3100060





可见υ不满足要求，而p、pυ均满足。故考虑用以下两个方案进行改进；
（1）不改变材料，仅减小轴颈直径以减小速度υ。取d为允许的最小直
径48mm，则

smdn/77.310006015004814.3100060

装

订
线
内
不
要
答
题
100,100)(10000,99).(11111131321321311HHHHHizii
izi
zz
zz
ii

i
A卷 第2页

FR
FA

2L L
Fr1
Fr2

Fs1
Fs2

仍不能满足要求，此方案不可用，所以必须改变材料。
（2）改造材料，在铜合金轴瓦上浇注轴承合金ZCbSb15Sn5Cu3Cd2，
3、解：

根据静力学平衡方程求得Fr1=1000N，Fr2=2000N，轴向派生力Fs1，Fs2方向
如图，

故轴承１处为松端，轴承２处为紧端。Fa1=294N，Fa2=294+500=794N
4、解：
解：
da1＝m(z1＋2ha*) ＝> m＝da1/(z1+2ha*)＝420/(40+2)＝10
d1＝ mz1＝10×40＝400
d2＝ mz2＝10×80＝800
da2＝d2＋2ha*m＝800＋2×10=820
df2＝d2－2（ha*＋c*）m＝800－2×1.25×10＝775
a＝m（z1＋z2）/2＝10×(40+80)/2=600
p=πm=31.4
s=15.7

四、解：.蜗轩转动方向如图所示
蜗杆为右旋
Ft2与蜗轮分度圆相切，指向左端

Ft1与蜗杆分度圆相切，指向右端
Fa1与蜗杆轴线平行，指向右
Fa2与蜗轮轴线平行，指向左

NYFFrs2947.121000211NYFFrs5887.122000222
21794500294sAs
FFF
eFFra294.0
1000

294

1
1
eFFra397.0

2000

794

2
2

NFPrr100011
NFYFXParr21507947.120004.0222

合集下载

机械设计基础(B卷)

机械设计基础(B卷)

机械设计基础（B卷）1. 两构件通过点或线接触组成的运动副称为__________，两构件通过面接触组成的运动副称为__________。

[填空题] *_________________________________(答案：高副，低副)2. 在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为__________。

[填空题] *_________________________________(答案：急回特性)3. 凸轮机构是由______________、______________和机架三个基本构件组成的。

[填空题] *_________________________________(答案：凸轮，从动件)4. 强度计算时应用的螺纹直径参数是螺纹__________径 [填空题] *_________________________________(答案：小)5. 在凸轮机构中，从动件的运动规律一般常用的有（）、（）、（）等三种。

[填空题] *_________________________________(答案：等速运动、等加速等减速、简谐运动) 6. 平键的工作面是键的（）面。

[填空题] *_________________________________(答案：侧面)7. 在铰链四杆机构中，机构的传动角γ和压力角α的关系是（）。

A. γ=α B.γ=90°-α C. γ=90°+α D. γ=180°+α [单选题] *A. γ=αB. γ=90°-α(正确答案)C. γ=90°+αD. γ=180°+α8. 在凸轮机构的从动件选用等速运动规律时，其从动件的运动( ) 。

A. 将产生刚性冲击 B. 将产生柔性冲击 C. 没有冲击 D. 既有刚性冲击又有柔性冲击 [单选题] *A. 将产生刚性冲击(正确答案)B. 将产生柔性冲击C. 没有冲击D. 既有刚性冲击又有柔性冲击9. 渐开线齿轮的齿廓曲线形状取决于（）。

机械设计基础b期末考试题及答案

机械设计基础b期末考试题及答案

机械设计基础b期末考试题及答案一、单项选择题（每题2分，共20分）1. 机械设计中，通常所说的“三传”指的是（）。

A. 传动、传递、传送B. 传递、传动、转送C. 传递、传动、转送D. 传动、传递、转送答案：D2. 滚动轴承的主要失效形式是（）。

A. 磨损B. 疲劳C. 塑性变形D. 腐蚀答案：B3. 齿轮传动中，齿面接触疲劳强度的计算公式为（）。

A. σH = [σH] / YHB. σH = [σH] * YHC. σF = [σF] / YFD. σF = [σF] * YF答案：A4. 轴上零件的周向固定通常采用（）。

A. 键B. 销C. 过盈配合D. 弹性挡圈答案：A5. 链传动的主要失效形式是（）。

A. 磨损B. 疲劳C. 塑性变形D. 腐蚀答案：A6. 联轴器的主要功能是（）。

A. 联接两轴B. 传递扭矩C. 补偿两轴的相对位移D. 以上都是答案：D7. 带传动中，带的弹性滑动是由于（）。

A. 带的弹性变形B. 带的塑性变形C. 带的刚性变形D. 带的永久变形答案：A8. 蜗杆传动的主要失效形式是（）。

A. 磨损B. 疲劳C. 塑性变形D. 腐蚀答案：A9. 齿轮传动中，齿面点蚀的计算公式为（）。

A. σH = [σH] / YHB. σH = [σH] * YHC. σF = [σF] / YFD. σF = [σF] * YF答案：C10. 轴上零件的轴向固定通常采用（）。

A. 键B. 销C. 过盈配合D. 弹性挡圈答案：C二、填空题（每题2分，共20分）1. 齿轮传动的效率一般为_________%。

答案：90-982. 滚动轴承的寿命是指在额定动载荷作用下，轴承能够达到的转数或工作小时数，一般以_________表示。

答案：10^6转3. 链传动的张紧装置应保证链条在链轮上不下垂，一般下垂度不超过链轮中心距的_________%。

答案：24. 联轴器的弹性元件可以是金属或非金属，其主要作用是_________。

《机械设计基础》试题及答案(B)

《机械设计基础》试题及答案(B)

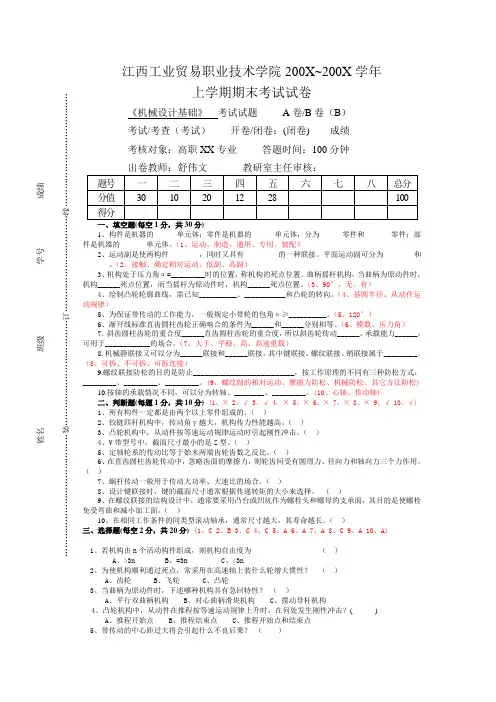

江西工业贸易职业技术学院200X~200X 学年上学期期末考试试卷《机械设计基础》 考试试题 A 卷/B 卷（B ）考试/考查（考试） 开卷/闭卷：(闭卷) 成绩___________ 考核对象：高职XX 专业 答题时间：100分钟 出卷教师：舒伟文 教研室主任审核：_____________1、构件是机器的______单元体；零件是机器的______单元体，分为______零件和_______零件；部件是机器的_______单元体。
