第２６卷第２期 ２Ｏ０８年６月 湖北民族学院学报（自然科学版） Ｊｏｕｒｎａｌ ｏｆ Ｈｕｂｅｉ Ｕｎｉｖｅｒｓｉｔｙ ｆｏｒ Ｎａｔｉｏｎａｌｉｔｉｅｓ（Ｎａ￣ｒａｌ Ｓｃｉｅｎｃｅ Ｅｄｉｔｉｏｎ） Ｖｏ１．２６ Ｎｏ．２ Ｊｕｎ．２０Ｄ８

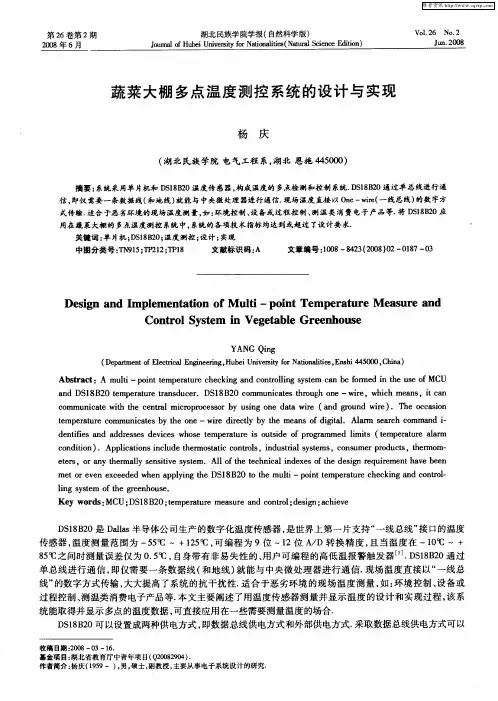

蔬菜大棚多点温度测控系统的设计与实现
杨庆
（湖北民族学院电气工程系，湖北恩施４４５０００）
摘要：系统采用单片机和ＤＳ１８１３２０温度传感器，构成温度的多点检测和控制系统．ＤＳ１８Ｂ２０通过单总线进行通 信，即仅需要一条数据线（和地线）就能与中央微处理器进行通信．现场温度直接以Ｏｎｅ一 ｒｅ（一线总线）的数字方
式传输．适合于恶劣环境的现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等．将ＤＳ１８Ｂ２０应 用在蔬菜大棚的多点温度测控系统中，系统的各项技术指标均达到或超过了设计要求． 关键词：单片机；ＤＳ１８１ｔ２０；温度测控；设计；实现 中图分类号：ＴＮ９１５；ＴＰ２１２；ＴＰＩ８ 文献标识码：Ａ 文章编号：１００８—８４２３（２００８）０２—０１８７—０３
Ｄｅｓｉｇｎ ａｎｄ Ｉｍｐｌｅｍｅｎｔａｔｉｏｎ ｏｆ Ｍｕｌｔｉ—－ｐｏｉｎｔ Ｔｅｍｐｅｒａｔｕｒｅ Ｍｅａｓｕｒｅ ａｎｄ
Ｃｏｎｔｒｏｌ Ｓｙｓｔｅｍ ｉｎ Ｖｅｇｅｔａｂｌｅ Ｇｒｅｅｎｈｏｕｓｅ
ＹＡＮＧ Ｑｉｎｇ （Ｄｅｐａｒｔｍｅｎｔ ｏｆＥｌｅｃｔｒｉｃａｌ Ｅｎｓｉｎｅｅｒｉｎｇ，Ｈｕｂｅｉ Ｕｎｉｖｅｒｓｉｔｙ ｆｏｒ Ｎａｔｉｏｎａｌｉｔｉｅｓ，Ｅｎｓｈｉ ４４５０００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａ ｍｕｌｔｉ—ｐｏｉｎｔ ｔｅｍｐｅｒａｔｕｒｅ ｃｈｅｃｋｉｎｇ ａｎｄ ｃｏｎｔｒｏｌｌｉｎｇ ｓｙｓｔｅｍ ｃａｎ ｂｅ ｆｏｒｍｅｄ ｉｎ ｔｈｅ ｕｓｅ ｏｆ ＭＣＵ
ａｎｄ ＤＳ１ ８ Ｂ２０ ｔｅｍｐｅｒａｔｕｒｅ ｔｒａｎｓｄｕｃｅｒ．ＤＳ１ ８ Ｂ２０ ｃｏｍｍｕｎｉｃａｔｅｓ ｔｈｒｏｕｇｈ ｏｎｅ—ｗｉｒｅ，ｗｈｉｃｈ ｍ￣ｕｌｓ，ｉｔ ｃａｎ
1 绪论
温度是一个很重要的物理参数，自然界中任何物理、化学过程都紧密地与温度相联系。在工业生产过程中，温度检测和控制都直接和安全生产、产品质最、生产效率、节约能源等重大技术经济指标相联系，因此在国民经济的各个领域中都受到普遍重视。温度检测类仪表作为温度计量工具，也因此得到广泛应用。随着科学技术的发展，这类仪表的发展也日新月异。特别是随着计算机技术的迅猛发展，以单片机为主的嵌入式系统已广泛应用于工业控制领域，形成了智能化的测量控制仪器，从而引起了仪器仪表结构的根本性变革。
1.1 温度检测类仪表的现状
传统的机械式温度检测仪表在工矿企业中己经有上百年的历史了。一般均具有指示温度的功能，由于测温原理的不同，不同的仪表在报警、记录、控制变送、远传等方面的性能差别很大。例如热电阻温度计，它的测温范围是-200℃～650℃ ，测量准确，可用于低温或温差测量，能够指示报警、远传、控制变送，但维护工作量大并且不能记录；光学温度计测温范围是300℃～3200℃ ，携带使用方便，价格便宜，但是它只能目测，也就是说必须熟练才能测准，而且不能报警、远传、控制变送。
近年来由于微电子学的进步以及计算机应用的日益广泛，智能化测量控制仪表己经取得了巨大的进展。我国的单片机开发应用始于80 年代。在这20 年中单片机应用向纵深发展，技术日趋成熟。智能仪表在测量 过程自动化，测量结果的数据处理以及功能的多样化方面。都取得了巨大的进展。目前在研制高精度、高性能、多功能的测量控制仪表时，几乎没有不考虑采用单片机使之成为智能仪表的。从技术背景来说，硬件集成电路的不断发展和创新也是一个重要因素。各种集成电路芯片都在朝超大规模、全CMOS 化的方向发展，从而使用户具有了更大选择范围。这类仪器能够解决许多传统仪器不能或不易解决的问题，同时还能简化仪表电路，提高仪表的可靠性，降低仪表的成本以及加快新产品的开发速度。
智能化控制仪表的整个工作过程都是在软件程序的控制下自动完成的。装在仪表内部EPROM 中的监控程序由许多程序模块组成，每一个模块完成一种特定的功能，例如实现某种算法、执行某一中断服务程序、接受并分析键盘输入命令等。编制完善的监控程序的某些功能模块。能够取代某些硬件电路的功能。这就为设计者扩展或改变仪表具体功能提供了方便。例如打印的内容、格式，报警值的上、下限，报警的方式（如发光、发声）等就完全可以通过改变具体的某一段程序来实现，同时又不会影响软件中其它程序的功能。仪表在使用上更具有灵活性。
《工业控制计算机》２Ｏ１２年第２５卷第８期 １３

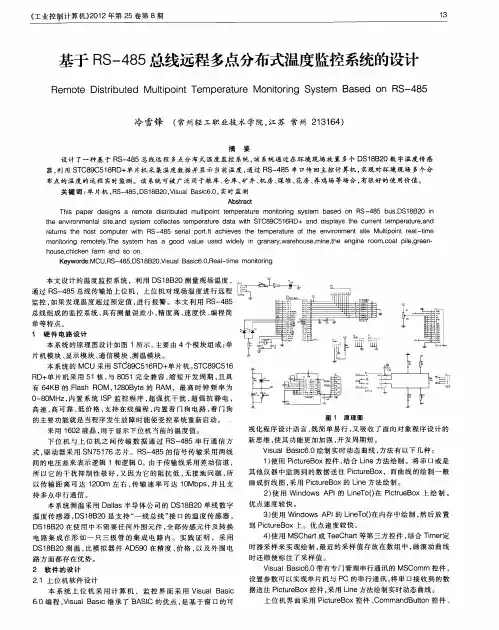

基于ＲＳ一４８５总线远程多点分布式温度监控系统的设计
Ｒｅｍｏｔｅ Ｄｉｓｔｒｉｂｕｔｅｄ Ｍｕｌｔｉｐｏｉｎｔ Ｔｅｍｐｅｒａｔｕｒｅ Ｍｏｎｉｔｏｒｉｎｇ Ｓｙｓｔｅｍ Ｂａｓｅｄ ｏｎ ＲＳ——４８５
冷雪锋（常州轻工职业技术学院，江苏常州２１３１６４）
摘 要
设计了一种基于ＲＳ一４８５总线远程多点分布式温度监控系统，该系统通过在环境现场放置多个ＤＳ１８Ｂ２０数字温度传感
器，利用ＳＴＣ８９Ｃ５１６ＲＤ＋单片机采集温度数据并显示当前温度，通过ＲＳ一４８５串口传回主控计算机，实现对环境现场多个分
布点的温度的远程实时监测。该系统可被广泛用于粮库、仓库、矿井、机房、煤堆、花房、养鸡场等场合，有很好的使用价值。
关键词：单片机，ＲＳ一４８５，ＤＳ１８Ｂ２０，Ｖｉｓｕａｌ Ｂａｓｉｃ６．０，实时监测 Ａｂｓｔｒａｃｔ
Ｔｈｉｓ ｐａｐｅｒ ｄｅｓｉｇｎｓ ａ ｒｅｍｏｔｅ ｄｉｓｔｒｉｂｕｔｅｄ ｍｕｌｔｉｐｏｉｎｔ ｔｅｍｐｅｒａｔｕｒｅ ｍｏｎｉｔｏｒｉｎｇ ｓｙｓｔｅｍ ｂａｓｅｄ ｏｎ ＲＳ－４８５ ｂｕｓ ＤＳ１ ８Ｂ２０ ｉｎ
ｔｈｅ ｅｎｖｉｒｏｎｍｅｎｔａｌ ｓｉｔｅ，ａｎｄ ｓｙｓｔｅｍ ｃｏｌｌｅｃｔｅｓ ｔｅｍｐｅｒａｔｕｒｅ ｄａｔａ ｗｉｔｈ ＳＴＣ８９Ｃ５１６ＲＤ＋ａｎｄ ｄｉｓｐｌａｙｓ ｔｈｅ ｃｕｒｒｅｎｔ ｔｅｍｐｅｒａｔｕｒｅ，ａｎｄ
ｒｅｔｕｒｎｓ ｔｈｅ ｈｏｓｔ ｃｏｍｐｕｔｅｒ ｗｉｔｈ ＲＳ一４８５ ｓｅｒｉａｌ ｐｏｒｔ Ｉｔ ａｃｈｉｅｖｅｓ ｔｈｅ ｔｅｍｐｅｒａｔｕｒｅ ｏｆ ｔｈｅ ｅｎｖｉｒｏｎｍｅｎｔ ｓｉｔｅ Ｍｕｌｔｉｐｏｉｎｔ ｒｅａｌ—ｔｉｍｅ ｍｏｎｉｔｏｒｉｎｇ ｒｅｍｏｔｅｌｙ．Ｔｈｅ ｓｙｓｔｅｍ ｈａｓ ａ ｇｏｏｄ ｖａｌｕｅ ｕｓｅｄ ｗｉｄｅｌｙ ｉｎ ｇｒａｎａｒｙ，ｗａｒｅｈｏｕｓｅ，ｍｉｎｅ，ｔｈｅ ｅｎｇｉｎｅ ｒｏｏｍ，ｃｏａｌ ｐｉｌｅ，ｇｒｅｅｎ—
龙源期刊网

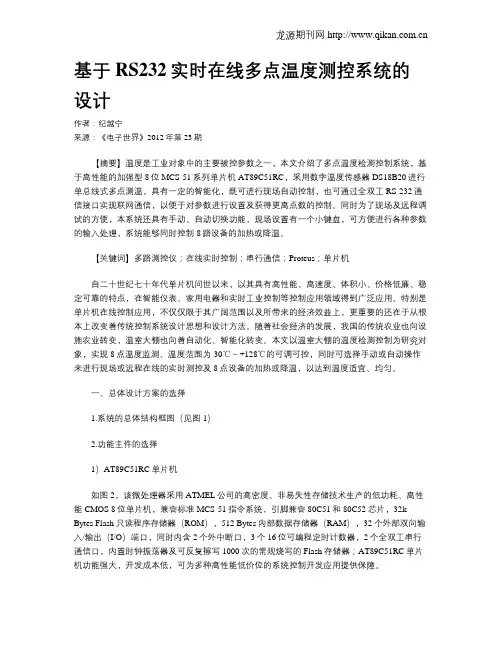

基于RS232实时在线多点温度测控系统的设计
作者：纪越宁
来源：《电子世界》2012年第23期
【摘要】温度是工业对象中的主要被控参数之一，本文介绍了多点温度检测控制系统，基于高性能的加强型8位MCS-51系列单片机AT89C51RC，采用数字温度传感器DS18B20进行单总线式多点测温，具有一定的智能化，既可进行现场自动控制，也可通过全双工RS-232通信接口实现联网通信，以便于对参数进行设置及获得更高点数的控制。同时为了现场及远程调试的方便，本系统还具有手动、自动切换功能，现场设置有一个小键盘，可方便进行各种参数的输入处理，系统能够同时控制8路设备的加热或降温。
【关键词】多路测控仪；在线实时控制；串行通信；Proteus；单片机
自二十世纪七十年代单片机问世以来，以其具有高性能、高速度、体积小、价格低廉、稳定可靠的特点，在智能仪表、家用电器和实时工业控制等控制应用领域得到广泛应用。特别是单片机在线控制应用，不仅仅限于其广阔范围以及所带来的经济效益上，更重要的还在于从根本上改变着传统控制系统设计思想和设计方法。随着社会经济的发展，我国的传统农业也向设施农业转变，温室大棚也向着自动化、智能化转变。本文以温室大棚的温度检测控制为研究对象，实现8点温度监测、温度范围为-30℃～+128℃的可调可控，同时可选择手动或自动操作来进行现场或远程在线的实时测控及8点设备的加热或降温，以达到温度适宜、均匀。
一、总体设计方案的选择
1.系统的总体结构框图（见图1）
2.功能主件的选择
1）AT89C51RC单片机
如图2，该微处理器采用ATMEL公司的高密度、非易失性存储技术生产的低功耗、高性能CMOS 8位单片机，兼容标准MCS-51指令系统，引脚兼容80C51和80C52芯片，32k
