号
计设 课 程
目 题 高保真音频功率放大器设计
院 学
业 专
级 班
姓 名
指导教师
日 月 年
武汉理工大学《模拟电子技术基础》课程设计说明书
课程设计任务书
学生姓名： 专业班级：
指导教师： 工作单位：
题 目: 高保真音频功率放大器设计
初始条件：
可选元件：集成功放LA4100或LA4102；集成功放4430；集成功放TD2030；集成功放TDA2004、2009；集成功放TA7240AP（集成功放的选择应满足技术指标）。电容、电阻、电位器若干；或自备元器件。直流电源±12V，或自备电源。
可用仪器：示波器，万用表，毫伏表
要求完成的主要任务:
（1）设计任务
根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL或BTL电路。完成对高保真音频功率放大器的设计、装配与调试。
（2）设计要求
① 输出功率10W/8Ω；
频率响应20~20KHz；
效率>60﹪；
失真小。
② 选择电路方案，完成对确定方案电路的设计。计算电路元件参数与元件选择、并画出总体电路原理图，阐述基本原理。（选做：用PSPICE或EWB软件完成仿真）
③ 安装调试并按规定格式写出课程设计报告书。
时间安排：
1、 年 月 日集中，作课设具体实施计划与课程设计报告格式的要求说明。
2、 年 月 日，查阅相关资料，学习电路的工作原理。
2、 年 月 日 至 年 月 日，方案选择和电路设计。
2、 年 月 日 至 年 月 日，电路调试和设计说明书撰写。
1
《模拟电子技术》
实验指导书
班 级：
姓 名：
学 号：
指导老师：
2017年1月制
2 实验一 电子仪器仪表的使用
一、实验目的
1、学习使用直流稳压电源，低频信号发生器，毫伏表，示波器等仪器的正确操作方法。
2、了解以上各仪器的工作范围及性能。
二、实验设备
1、 低频信号发生器1台
2、 毫伏表1台
3、 示波器1台
4、 万用表1块
三、实验原理及内容
在电子技术实验里，测试和定量分析电路的静态和动态的工作状况时，最常用的电子仪器有：示波器、低频信号发生器、直流稳压电源、晶体管毫伏表、数字式（或指针式）万用表等，如图所示
低频信号发生器实验电路直流稳压电源示波器万用表毫伏表实验信号输出波形动态测试静态测试
1、实验电路测量
2、仪器仪表的工作范围
3、低频信号发生器，为电路提供各种频率和幅度的输入信号；
4、毫伏表用于测量电路的输入、输出信号的有效值；
5、示波器：用来观察电路中各点的波形，以监视电路是否正常工作，同时还用于测量波形的周期、幅度、相位差及观察电路的特性曲线等；
6、万用表(指针式)：用于测量电路的静态工作点和直流信号的值。
四、实验步骤
1、打开实验仪器的电源开关让仪器预热。
2、实验箱右侧有电压为12V、-12V、5V~27V等值。并用万用表合适的直流电压量程测量校对以上各电压值。测量并记录。
实际值 12V -12V 5V~27V
测量值
绝对误差=测量值-实际值
3、调节XD22A低频信号发生器的“频率范围”旋钮，使f=1KHz。调节“输出衰减”“输出调节”旋钮，使低频信号发生器指示电压为3V（有效值），并用毫伏表中合适的量程测量在不同“输出衰减”对应的低频信号发生器实际输出电压值。
模拟电子技术
课程设计
课题：OCL音频功率放大器设计
电子科学系
班级：
姓名：
学号：
组员：
指导教师：
20xx.06.25
摘 要
OCL功率放大器是一种直接耦合的功率放大器，它具有频响宽、保真度高、动态特性好及易于集成化等特点。性能优良的集成功率放大器给电子电路功放级的调试带来了极大的方便。集成功率放大电路具有输出功率大、外围元件少、使用方便等优点，因此在收音机、电视机、扩音器、伺服放大电路中得到了广泛的应用。
关键词： 功率放大电路 OCL电路 直接耦合
1. 课题：
设计一台OCL音频功率放大器
2. 技术指标：
1、最大不失真输出功率： POM>= 10W
2、负载阻抗（扬声器）：RL = 8Ω
3、频率响应：fL =100Hz ，fH = 15KHz
4、输入电压：<= 100 mV
5、失真度：γ<= 5%
3. 设计要求：
1、分析电路组成及工作原理；
2、单元电路设计计算；
3、采用OCL音频功率放大电路；
4、画出完整电路图；
5、调试方法；
6、小结与讨论。
4 电路工作原理
4.1 电路工作原理
1．用差分放大输入级抑制零漂，如前所述，为了使RL在静态时没有直流电流通过，即A点的静态直流电位为零，所以采用正，负对称的两个小电源（+VCC，-VCC）。但是温度的变化又会引起零漂，所以应采用差分放大器作为输入级，用它来抑制A点电位因受温度等因素影响而产生的零漂。
2．其他元器件的作用。V3管为激励级，它把V1管输出信号再进行一次放大后去推动功率输出级的功放管工作，故该级又称为推动级。C5是高频负反馈电容，防止V3高频自激。
3．R7，V8，V9为功放管提供静态偏置，防止交越失真，把V4，V5基极直流电信分开，并利用V8，V9补偿功放管的温度特性，以稳定功放管的基极偏流。

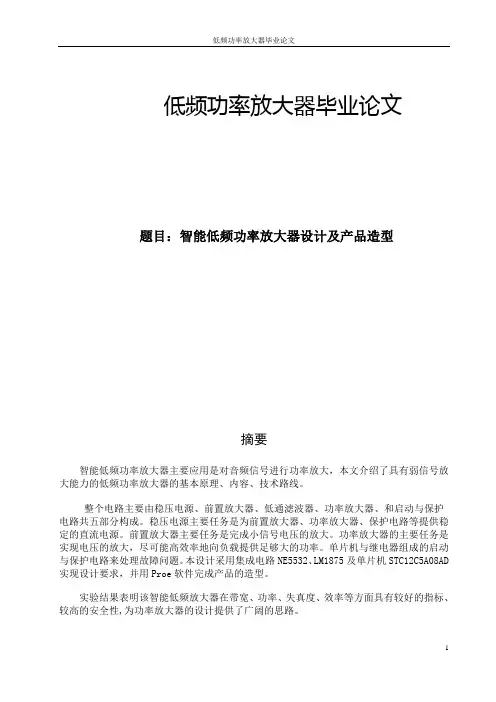

低频功率放大器毕业论文
1
低频功率放大器毕业论文
题目：智能低频功率放大器设计及产品造型
摘要
智能低频功率放大器主要应用是对音频信号进行功率放大，本文介绍了具有弱信号放大能力的低频功率放大器的基本原理、内容、技术路线。
整个电路主要由稳压电源、前置放大器、低通滤波器、功率放大器、和启动与保护电路共五部分构成。稳压电源主要任务是为前置放大器、功率放大器、保护电路等提供稳定的直流电源。前置放大器主要任务是完成小信号电压的放大。功率放大器的主要任务是实现电压的放大，尽可能高效率地向负载提供足够大的功率。单片机与继电器组成的启动与保护电路来处理故障问题。本设计采用集成电路NE5532、LM1875及单片机STC12C5A08AD实现设计要求，并用Proe软件完成产品的造型。
实验结果表明该智能低频放大器在带宽、功率、失真度、效率等方面具有较好的指标、较高的安全性,为功率放大器的设计提供了广阔的思路。 2
关键词： 前置放大器；功率放大器 ；单片机；继电器
ABSTACT
This paper briefly introduced the basic principle，contents and technical route
of the power amplifier of low frequency signa1 based on the Knowledge of analog
electronics technology．
The entire circuit is composed of 5 parts, namely, power supply, preamplifier,
low-pass filter， power amplifier and start with protection circuit.The power
supply provides a stable DC power for preamplifier, power amplifier and start with
