三相五线制工地电路布线详解
先了解：
1、漏电断路器=漏电保护器+断路器;2、空气开关是断路器的一种，空开不能当隔离开关。3、隔离开关只开关3根火线（当单相末级开关箱时，N线和1根火线通过2相隔离开关。）4、工作零线N，不过隔离开关，只过漏电保护器，保护零线PE不过任何开关或保护器（PE线在一级漏电保护器“N”出线端引出。3根火线和N线都要过漏电保护器。）
一、国 家 规 定
·根据JGJ/T-1992《民用建筑电气设计规范》 ，凡是新建、扩建、企事业、商业、居民住宅、智能建筑、基建施工现场及临时线路,一律实行三相五线制供电方式,做到保护零线和工作零线单独敷设。对现有企业应逐步将三相四线制改为三相五线制供电,具体办法应按三相五线制敷设要求的规定实施。
二、定义：三级配电系统
总配电箱为一级，分配电箱为二级，末级配电箱为三级。
三、定义：三相电的概念
·我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。工业用电采用三相电，如三相交流电动机等。相与相之间的电压是线电压，电压为380V。相与中心线之间称为相电压，电压是220V。
四、定义： 什么是电源中性点
·中性点是指变压器低压侧的三相线圈构成星形联结，联结点称中性点，又因其点为零电位，也称零线端，一般的零线就从此点引出的。
中性点接地后，所有该电网覆盖面的设备接地保护线可就近入地设置为地线，一旦出现漏电可通过大地传导回路到变压器中性点，以策安全。
五、定义：三相五线制
在三相四线制制供电系统中，把零线的两个作用分开，即一根线做工作零线(N)，另外用一根线专做保护零线(PE)，这样的供电结线方式称为三相五线制供电方式。三相五线制包括三根相线、一根工作零线、一根保护零线。三相五线制的接线方式如下图所示。
三相五线制是什么意思？三相五线是什么意思？三相五线制接线图
当前国际上权威、通⽤的低压电⽓标准是IEC国际电⼯委员会第64技术委员会制订的《建筑物电⽓装置》标准(IEC 60364 标准)。相应地，20世纪90年代始国家对电⼯的技术规范、标准（如《低压配电设计规范》、《供配电系统设计规范》）进⾏等同或等效IEC标准的修改、修订，在向IEC标准靠拢趋势下，我国有关的规范、标准（如《交流电⽓装置的接地》、《系统接地的型式及安全技术要求》）补充了建筑物电⽓装置的接地要求和⽅法。IEC 60364标准内容⼴泛，要求严谨，但只作纲领性叙述，⽆相应详细丰富图⽂举例，掌握和运⽤IEC
60364标准，如婴⼉学步，举步维艰；对于长久受前苏联电⽓规程影响，电⼯⽤语偏滞于技术相对落后的⽔
准，重视电⽹安全，忽略⽤户的⽤电安全，⾄今还不能完全摸清影响深度，习惯长久使然。新的引⼊的国际
电⼯标准艰深难懂、精述间练，旧有的思维定势潜移偶现，新旧观念的⽭盾下，产⽣了⼀些似是⽽⾮的电⼯
术语名称，对电⽓标准的理解和执⾏造成了误区存在。新引⼊的IEC国际电⼯标准词简意骇。新旧电⼯标准的
冲突下，产⽣了⼀些望⽂⽣义的电⼯⽤语名称，如“三相五线制”，混淆了TT系统、TN-C-S系统、TN-S系统三
种不同性质的接地系统。只有理明低压配电接地系统的概念、范围及要求，才不会因错误的电⼯⽤语⽽施⼯
⽅法不当，留下安全⽤电的隐患。1、提出疑问
“三相五线制”，⼈们通常指某⼀电⽓设备有五根导线引出。具体来讲，五根导线的功能通常有以下两种说法：
第⼀种说法，五根导线为三根相线，⼀根零线，⼀根与设备外壳连接的地线；第⼆种说法，五根导线是指三
根相线，⼀根⼯作零线（或称系统零线），⼀根与设备外壳连接的保护零线。这两种说法，都有共同之处，
当三相不平衡时，零线或⼯作零线（系统零线）流过不平衡负荷电流，⽽与设备连接的导线⽆电流通过。三
相供电，五线连接，乍看之下，合乎道理。下⾯，通过对有关的国家标准、⾏业标准对低压配电接地系统进
单相三线_三相四线_三相五线接线图说明
电压
电压
--根-火-线-1-根-零1线
--根-火-线-1-根-零1线+1根地线
根相线根零线（系统）
根相线根零线根地线（系
图一：单相三线 1、单相就是
2、三相就是
3、单相双线
4、单相三线
5、三相四线
6、三相五线统）
图二：三相五线
工作等续IWJ
保护零线（PE）
图三：三相五线制
TAN-零序电流邛感器
A-放大器
漏电保护暴工作原理示意图
东方仿真COPYRIGHT YR-脱扣器子
1st触例 将箱体间必须就编织软铜纳
■■■■■

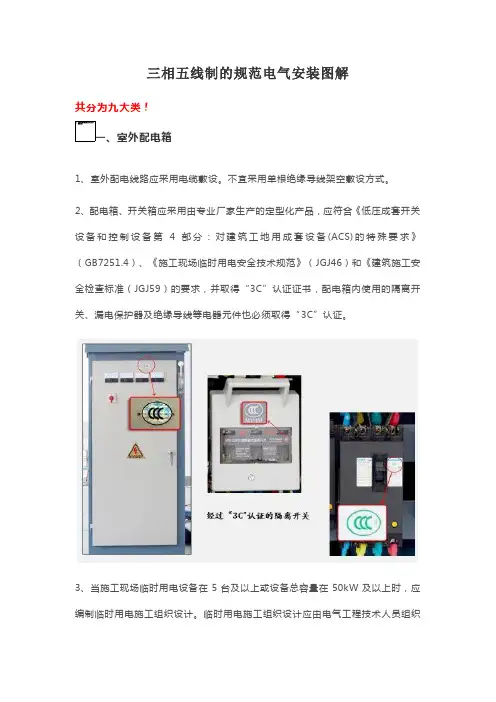

三相五线制的规范电气安装图解
共分为九大类！
一、室外配电箱
1、室外配电线路应采用电缆敷设。不宜采用单根绝缘导线架空敷设方式。
2、配电箱、开关箱应采用由专业厂家生产的定型化产品，应符合《低压成套开关设备和控制设备第4部分：对建筑工地用成套设备(ACS)的特殊要求》（GB7251.4）、《施工现场临时用电安全技术规范》（JGJ46）和《建筑施工安全检查标准（JGJ59）的要求，并取得“3C”认证证书，配电箱内使用的隔离开关、漏电保护器及绝缘导线等电器元件也必须取得“3C”认证。
3、当施工现场临时用电设备在5台及以上或设备总容量在50kW及以上时，应编制临时用电施工组织设计。临时用电施工组织设计应由电气工程技术人员组织编制，经企业技术负责人和项目总监理工程师批准后方可实施。临时用电施工组织设计变更时，应按原程序批准。
4、施工现场临时用电必须建立安全技术档案。安全技术档案应包括下列内容：⑴
用电组织设计的全部资料；⑵ 修改用电组织设计的资料；⑶
用电技术交底资料；⑷ 用电工程检查验收表；⑸ 电气设备的试、检验凭单和调试记录；⑹
接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；⑺ 定期检（复）查表；⑻
电工安装、巡检、维修、拆除工作记录。
5、临时用电工程应按分部、分项工程进行定期检查，检查时，应复查接地电阻值和绝缘电阻值。对发现的安全隐患必须及时处理，并应履行复查验收手续。
定期检查记录表
漏电保护器测试仪
接地电阻测试仪
二、外电防护
1、在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。 2、在建工程(含脚手架具)的外侧边缘与外电架空线路之间必须保持安全操作距离。最小安全操作距离应符合下表规定：
3、施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合下表规定：
4、起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合下表：
