住宅水管井立管及水表排布原则

  • 格式：docx
  • 大小：681.83 KB
  • 文档页数：6

目 录

1.管道井排布准备工作 .......................................................................... 2

1.1图纸准备.......................................................................................................... 2

1.2管道材质.......................................................................................................... 2

1.3图纸管井尺寸与现场管井尺寸的核实.......................................................... 2

2.管道井排布 ......................................................................................... 2

2.1给排水立管的排布原则.................................................................................. 2

2.2水表水平安装标高要求.................................................................................. 3

3.管井内机电安装优先施工的前置条件 .............................................. 4

3.1管井内墙.......................................................................................................... 4

3.2管井内顶及地面.............................................................................................. 4

4.管井内机电管线面漆原则 .................................................................. 4

4.1给水排水管道及支架...................................................................................... 4

4.1消防水管道及支架.......................................................................................... 5

5.管井内机电管线标识原则 .................................................................. 5

6.管井内机电管线无套管部位做法 ...................................................... 5

机电住宅项目管道井排布原则及安装要求

1.管道井排布准备工作

1.1图纸准备

成套的给排水平面图（最终版有盖章签字）、给排水系统图、（厂家深化过的太阳能热水系统图及平面图）、结构图、建筑图。

1.2管道材质

给排水主材材料使用确认表（三方签字）。

1.3图纸管井尺寸与现场管井尺寸的核实

依据给排水图、结构图、建筑图进行管井位置及尺寸核实。然后根据图纸位置及尺寸到现场进行实际核实。

2.管道井排布

2.1给排水立管的排布原则

管井给排水立管排序

管井平面图

备注：如果有太阳能热水系统，应考虑热水立管及热水表位置。（在预留预埋之前，催促开发确定太阳能厂家，由太阳能厂家深化，确定热水立管位置数量） 1. 给水立管排序应分为：低区（J1）、中区（J2）、高区（J3）。

2. 管井立管深化排布时应考虑水表的安装位置，另外表前与阀门应有不小于8倍水表接口直径的直线管段，表外壳距墙表面10mm~30mm。

3. 立管间距应管外径距管外径60mm。由于低区（J1）、中区（J2）、高区（J3）立管规格不同，所以成排立管不能以管中为齐，应以靠近支架方向管外径为齐方便支架安装，距墙60mm。

4. 管井给水立管支架规格宜采用6#槽钢，槽钢的凹槽向下。

5. 给水立管采用丝扣连接时，严禁使用铅油或油漆涂抹丝扣及麻丝上。宜采用白麻加生料带，正确缠绕在丝扣上（白麻先缠绕在丝扣上然后再用生料带缠在白麻上缠紧）。

6. 管井内给水支立管支架，采用PPR成品支架，PPR管的颜色采用白色。安装时PPR管上的字体方向、位置统一。

7. 给水立管支架层高h≤4米时每层设置一个支架，支架安装位置管井建筑地面H=1300mm。

8. 立管U型卡不是镀锌的应套（白色软塑料管），镀锌U型卡可以不加（白色软塑料管）。立管以槽钢接触点应加2mm厚的白色橡胶垫。

9. 支架第一道漆为防锈漆，第二道漆为白色漆（面漆）。

10. 套管下口同楼板平，上口高出建筑地面50mm。

11. UPVC排水立管，立管位置应选择管井的角进行布置，立管距墙60mm。地漏位置应在立管45度方向位置，参考管井平面。

12. UPVC立管安装时管上的字体位置统一。

13. UPVC排水立管支架为成品支架。

14. DN100的UPVC排水立管支架，层高h≤4米时每层设置一个支架，支架安装位置立管中间。

照片

备注：水表采集数据线应移位

2.2水表水平安装标高要求 水表水平安装标高

1.

水表安装的间距应为250mm。

2. 第一个水表标高距建筑地面H+400mm。

平面图

A-A

3.管井内机电安装优先施工的前置条件

3.1管井内墙

墙面抹灰刮白全部完成。墙面给机电一个建筑1米线的点位。

3.2管井顶部及地面

顶部刮白全部完成。地面土建施工产生的垃圾清理干净。

4.管井内机电管线面漆原则

4.1给水排水管道及支架

给水管（衬塑钢管、PPR管）、排水管支架面漆为白色。成品支架为白色（支架本色）。

4.1消防水管道及支架

消防管道面漆为大红色。支架面漆为白色油漆。

5.管井内机电管线标识原则

管井标识表格

系统 管道名称 标识颜色、字体颜色 箭头

颜色

标识样式

给水系统 市政给水 绿底白字 市政给水管 白色

低区生活给水管 绿底白字 低区生活给水管 白色

中区生活给水管 绿底白字 中区生活给水管 白色

高区生活给水管 绿底白字 高区生活给水管 白色

消

防

系

统 消火栓管 红底白字 消火栓管 白色

排水系统 污水管（PVC） 绿底白字 污水管 白色

废水管（PVC） 绿底白字 废水管 白色

污水管（球墨铸铁） 绿底白字 污水管 白色

废水管（球墨铸铁） 绿底白字 废水管 白色

通气管（球墨铸铁） 绿底白字 通气管 白色

通气管（PVC） 绿底白字 通气管 白色

1、标识材质：重型乙烯基（可脱卸的防紫外线），重型乙烯基纸厚度0.16mm。使用胶型：不干胶（优质胶）。字体仿宋。

2、安装方式：粘贴。

6.管井内机电管线无套管部位做法

管井废水立管根部阻水台

水泥砂浆台由土建施工

水泥砂浆台 管上字体位置统一

合集下载

管综排布原则

管综排布原则

1、管道间距要求

结合碰撞报告，优化管道碰撞，合理排布管道间距。

间距要求：外保温严格按照设计说明要求添加，以下所有管道间距为管道净距

管道距墙最小50~100mm,管道之间最小间距控制在150Imn左右。强弱电桥架间距宜控制在30Onlnl,强电与强电之间不能小于300mm。电缆桥架与水管之间最小150Inmo电缆桥架与风管之间最小为150mm。风管与水管之间最小为150mmo

2.管综优化原则

2.1 电缆桥架翻弯处坡度应为30度或45度，强电桥架最大不超过45度，弱电桥架原则上不超过45度，特殊情况可翻60度。

2. 2管道变径必须在三通的位置。

2 .3支管管间距宜一致。控制在50mmTooninl之间。

3 .4电缆桥架上方不允许有同方向的水管。

2.5按照排布原则且电缆桥架在上，水管中间，风管在下进行排布，可以水平排布的以水平排布优先。（参考）

2. 6电缆桥架距梁底高度为50-100mnio

2.7需注意挡烟垂壁部分管道路由排布（挡烟垂壁地下室顶板下设置，应不低于500MMr⅛）

2.8管线综合前应考虑立管定位，及设备基础定位。（基础定位严禁工程师私自挪动）

2.9排烟管道禁止向下进行翻弯。

避让原则：

⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的避让施工难度大的。施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。

热介质管道在上，冷介质在下

无腐蚀介质管道在上，腐蚀性介质管道在下

气体介质管道在上，液体介质管道在下 保温管道在上，不保温管道在下

高压管道在上，低压管道在下金属管道在上，非金属管道在下

不经常检修管道在上，经常检修的管道在下

上述为管线排布基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。

水表安装要求

水表安装要求

智能IC卡水表安装维护注意事项：

水表的正确安装是保证水表计量准确的必要保障。水表国家标准 GBZT778. 2—1996是

关于水表安装要求的标准。

水表的安装须考虑安全性、方便性和正确可靠性。

用于测量水的流量计的安装可参照其相应的要求。

1 安全性

(1) 在新铺设的管道上安装水表前，必须将管道内的杂物冲洗干净后再安装，以免损坏水表， 或通水以后影响水表的正常工作。

(2) 水表安装的场合，必须考虑现场使用的水压和水温都在水表的最大使用压力和最大使用温 度之内。小口径民用水表的安装时还应注意一下水表的连接接管和管螺母是否手感特别单薄， 避免安装上假冒伪劣水表。

(3) 室外安装的水表一般应安装保护盒，不宜安装在曝晒和冰冻的场所，防止外来的伤害。严 冬季节，室外安装的水表应有防冻措施。

说明：北方(长江以北)地区供水企业规定室外安装的水表位置一般均在冻土层以下和管道井 内， 室内暖气可以保证室内水表免于冻裂，情况反而比南方要好。(建议智能表安

装地面及管井确保正常运行的有力保障)

(4) 要考虑防盗，特别是铜外壳水表。

2安装水表的位置：

地上的水表安装与使用要求：

(1) 水表的安装高度应距地面或楼面至处。

(2) 水表前后供水管必须固定，使水表始终处于水平位置，保证其计量准确，换落表方便、

快捷。

(3) 磁锁闭阀必须安装于水表前(来水方向)。磁锁闭阀安装时阀上红点标识侧对墙。

(4) 在立管三通处标清房号或左右户(用红油漆标明)。

(5) 每栋楼房的所有管道井锁，必须保证一把钥匙都能开启。

地下的水表安装与使用要求：

(6) 表前、表后均须加装两个截止阀。水表进水口前端安装的伸缩器 (伸缩管、滤水箱、滤水 网)的通水面积，应为水表口径截面的 1〜2倍，以便于经常检查、更换或清洗。

(7) 所建水表井四周要封闭、牢固、井内空间、井深应满足水表换落、水表保温要求，井口

及踏步的设置要符合使用要求。

住宅建筑中给排水管道设计理论

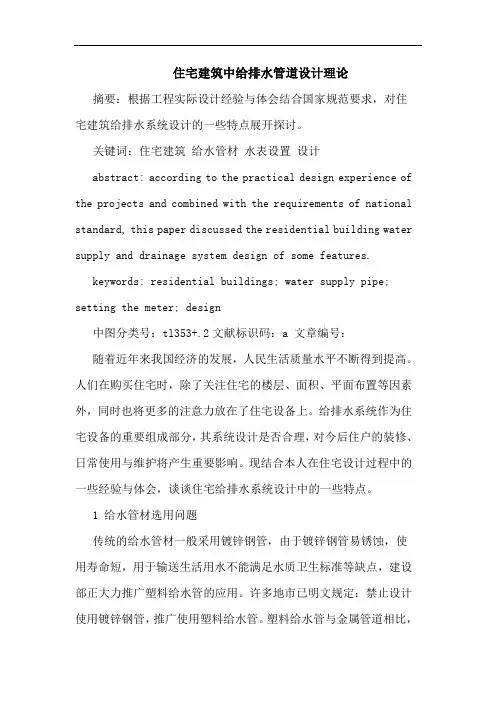

住宅建筑中给排水管道设计理论
