笔记本显示屏不显示大半原因是液晶屏与主板之间的连接排线存在断裂现象，但是找
到排线的断裂之处不是一件很容易的事情，就是把断裂点找到了，把它接起来更是难上
加难!小编就把接排线的一些经验奉献给大家。
在此之前，先请大家认识一下各种各样的排线，做到心中有数。
笔记本的工作状态指示板排线
所谓排线，顾名思义，就是把很多根电线并排整齐的排列在一起，起到传输数据信号
的作用，同时采用排线也能使电路显得整洁、美观。相信玩“笔记本”的爱好者大都玩过
台式机，排线的结构和台式机的硬盘、光驱、软驱等的数据线一样，只不过排线是由韧
性非常高的塑料薄膜中间夹着若干根很薄的金属条组成的，与硬盘数据线比起来更显得
轻巧，不过古董的笔记本还是用下图这种。
早期用的单股电线
一般来说，排线具有很高的韧性，轻易不会折断，但是由于是二手的机器，已经使用
了若干年了，其液晶屏不知打开又合上了多少次，再加之使用方法不当，频繁向同一个
方向来回活动液晶屏的话就有可能断，如果折断一根、两根还有接起来的可能，断太多
的话，到了无法接的地步只有更换新的，对与已经使用了一些年头的二手笔记本，其配
件早就不生产了，要想买到相同型号的排线已经不大可能。其实笔记本电脑的排线有两
种，一种是从屏幕通往显卡部分的排线，一种是从屏幕控制电路通往TFT面板的排线，
这两根线都起着传输显示内容的作用，所不同的在于从屏幕通往显卡部分的排线是传送
整个屏幕显示的信号，到了控制电路之后这些信号被分成每个像素要显示的内容在传往
TFT面板。如果其中任何一处的排线出现问题，显示就会不正常。 了解了排线的结构以后，接下来就是打开笔记本电脑，找到排线的位置。
工具准备：电烙铁(优质锡丝、松香等)、数字万用表、美工刀片、703或704硅橡胶(密
封行输出高压嘴的东西，家电维修部可以找到)等。
使用的工具 ??? ? 各大品牌的笔记本排线颜色、形状可能不大相同，但结构肯定都是一样的。
液晶屏与主板的连接排线大都在液晶屏的下方，我们要先把笔记本电脑拆开，才能看到
使
用
两
个
月
维
修
・＿＿ｌｉＩ－■＿＿
ｉ ｉｉｉｉ
硕
笔
记
爿喜
Ｉｌ裔
遭

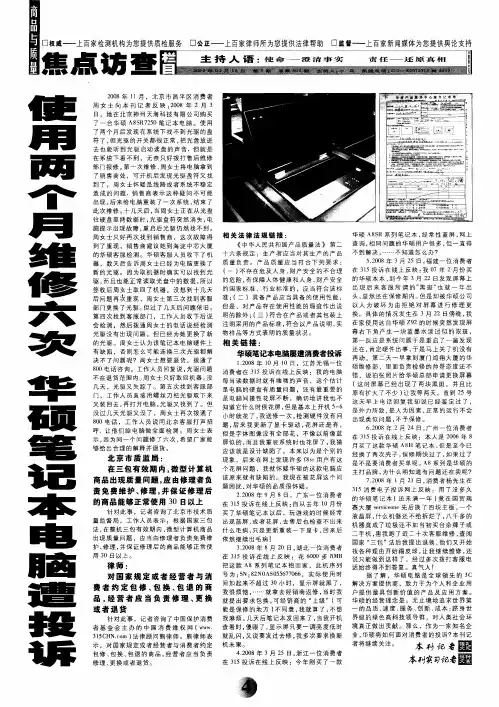

投 ２００８年１１月，北京市昌平区消费
周女士向本刊记者反映：２００８年２月
日，她在北京神州天海科技有限公司购
了一台华硕Ａ８ＳＲ７２５０笔记本电脑。使
了两个月后发现在系统下找不到光驱的 符了，但光驱的开关都很正常，把光盘放 去也能听到光驱启动读盘的声音，但就
在系统下看不到，无奈只好拨打售后维 部门报修。第一次维修，周女士将电脑拿
了销售商处，可开机后发现光驱盘符又
到了，周女士怀疑是线路或者系统不稳 造成的问题，销售商表示这种疑问不可
出现。后来给电脑重装了一次系统，结束
此次维修。十几天后，当周女士正在从光 往硬盘里拷数据时，光驱盘符突然消失，
脑提示出现故障，重启后光驱仍然找不到。 周女士只好再次找到销售商，这次故障得 到了重现，销售商建议她到海淀中芯大厦
的华硕客服检测。华硕客服人员收下了机 器，数天后告诉周女士已经为电脑更换了
新的光驱。因为取机器时确实可以找到光 驱，而且也能正常读取光盘中的数据，所以
签收后周女士取回了机器。没想到十几天 后问题再次重现，周女士第三次找到客服
部门更换了光驱。但过了几天后问题依旧。 第四次找到客服部门，工作人员收下后说
会检测，然后拨通周女士的电话说经检测
光驱没有出现问题，但已经为她更换了新
的光驱。周女士认为该笔记本电脑硬件上
有缺陷，否则怎么可能连换三次光驱都解 决不了问题昵？周女士想要退货，拨通了
８００电话咨询。工作人员回复说，光驱问题
不在退货范围内。周女士只好取回机器。没 几天，光驱又失踪了。第五次找到客服部
门，工作人员直接用螺丝刀把光驱取下来
又装回去。再打开电脑，光驱又找到了。但 没过几天光驱又没了，周女士再次拨通了
８００电话，工作人员说同北京客服打声招
呼，让他们给电脑做全面检测。周女士表 示，因为同一个问题修了六次，希望厂家能 够给出合理的解释并退货。
如有你有帮助，请购买下载，谢谢！
1页 笔记本电脑常见故障维修
笔记本电脑的故障大体可以分为以下几类。
不开机故障
也叫“不触发”故障。这种故障不能开启电脑，多数是开机电路出现故障。
开机不亮，也叫“黑屏”故障。这种故障不能点亮显示器，它是最常见的电脑故障，这种故障一般是主板、CPU、内存或显示部分出现故障，而主板的每一部分均可以造成“黑屏”故障。
死机故障。
这种故障是指用户在使用过程中，经常性的“死机”或“蓝屏”，这可能是硬件的原因也可能是软件的原因。不能“自举”故障。这类故障不能引导系统，一般是系统文件或硬盘出现故障，需重装系统或更换硬盘。
液晶显示屏故障
一般是高压电路、背光系统和屏出现故障。
1．不开机类故障
故障现象：不开机是指笔记本电脑不能加电，即按下开机键，笔记本电脑没有任何开机现象，如电源指示灯和硬盘指示灯不亮，CPU风扇也不转，就如同没有按下开机键一样。
故障原因：不开机故障是由于供电电路出现故障，或者负载有严重短路，也可能是与开机有关的其他电路出现问题。
解决措施：在维修的时候首先要排除短路的情况。测量时接上可调电源观察空载电流是否过大，判断是否存在短路。如果电路中存在短路，可以用万用表二极管档，一个表笔接地，另一个表笔接在前面所讲的测试点上；若发现有短路的电路，用断路法找出相应的电子元件，如同一电路中有4个电容和一个稳压二极管并联，我们只能一个一个地取掉，以防止它们相互干扰，取到哪个不短路了说明就是它损坏引起的短路。这时短路的维修是比较繁琐的，特别是贴片元件焊装的主板，维修十分困难，同时注意在断开电路时不要损坏电路板。如果电流不大，说如有你有帮助，请购买下载，谢谢！
2页 明电路没有短路，可以测量关键测试点的电压，判断故障的部位，这种故障相对简单些。易损元件：
与开机相关的元件（虚焊或接触不好造成不开机故障）。
与开机相关的元件。
滤波电容（击穿导致对地短路）。
开机触发相关的电路是指供电电路、隔离电路、待机电路和开机电路等。在不触发故障中电压调节器的故障占有相当大的比例。电源输出控制器电流较大，发热量大。控制芯片等部件因质量不佳或散热不良很容易出现故障：如果它周围的电源滤波电容长期工作在高温环境下，也会因为电解液干涸造成失效或者在高温下涨裂漏液，从而引起电源输出的纹波增大，造成主板工作不稳定。

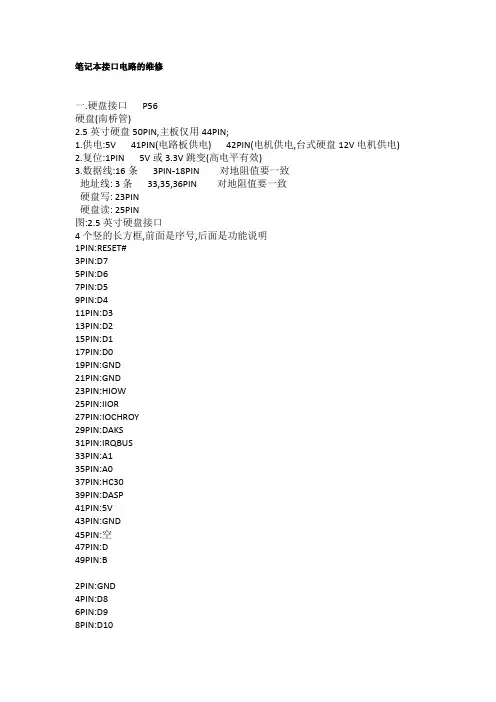

笔记本接口电路的维修
一.硬盘接口 P56
硬盘(南桥管)
2.5英寸硬盘50PIN,主板仅用44PIN;
1.供电:5V 41PIN(电路板供电) 42PIN(电机供电,台式硬盘12V电机供电)
2.复位:1PIN 5V或3.3V跳变(高电平有效)
3.数据线:16条 3PIN-18PIN 对地阻值要一致
地址线: 3条 33,35,36PIN 对地阻值要一致
硬盘写: 23PIN
硬盘读: 25PIN
图:2.5英寸硬盘接口
4个竖的长方框,前面是序号,后面是功能说明
1PIN:RESET#
3PIN:D7
5PIN:D6
7PIN:D5
9PIN:D4
11PIN:D3
13PIN:D2
15PIN:D1
17PIN:D0
19PIN:GND
21PIN:GND
23PIN:HIOW
25PIN:IIOR
27PIN:IOCHROY
29PIN:DAKS
31PIN:IRQBUS
33PIN:A1
35PIN:A0
37PIN:HC30
39PIN:DASP
41PIN:5V
43PIN:GND
45PIN:空
47PIN:D
49PIN:B
2PIN:GND
4PIN:D8
6PIN:D9
8PIN:D10 10PIN:D11
12PIN:D12
14PIN:D13
16PIN:D14
18PIN:D15
20PIN:未用
22PIN:GND
24PIN:GND
26PIN:GND
28PIN:HALE
30PIN:GND
32PIN:ICCS16
34PIN:未用PDLAG
36PIN:A2
38PIN:AC31
40PIN:GND
42PIN:5V
44PIN:NC
46PIN:空
48PIN:C
50PIN:A
图:一个六角MOS管,竖着放,左上为S极:5V输入;右上为G极:I/O或南桥控制信号;下方为4个相通的D极:5V输出给硬盘供电;
