混凝土裂缝的产生原因及采取的措施
摘 要
随着建筑业的发展，混凝土应用极其广泛，特别大体积混凝土一般结构受力复杂，施工技术要求高另外由于构件体积大，水泥的水化热量大易产生塑性裂缝以及混凝土在收缩时产生温度裂缝和使用不合格的材料产生表面产生龟裂，给结构的安全和正常使用带来隐患。混凝土是一种非均质脆性材料，由骨料、水泥石以及其中的气体和水组成。在温度和湿度变化的条件下,硬化并产生体积变形,由于各种材料变形不一致，互相约束而产生初始应力，造成在混凝土内出现微裂缝。这种微细裂缝的分布不规则且不连贯,在荷载或应力作用下，裂缝开始扩展，并逐渐互相贯通，从而出现较大的肉眼可见的裂缝，称为宏观裂缝，即通常所说的裂缝。
钢筋混凝土工程是现代建筑常见的工程项目，在建筑结构中起主要作用。钢筋混凝土结构开裂后,其性能的改变严重影响结构的长期安全和耐久运行，直接影响整个工程的质量与使用寿命。本文分析了混凝土结构裂缝产生的原因，并究其原因提出了预防措施和处理方法。
关键词：混凝土 裂缝 防裂措施 混凝土浇筑
目 录
一、引言...。。。。。....。...。.........。.。..。.。。.。.。..………………………………………1
1 混凝土的定义.......。。.。.。。...。......。.。。…………………………………… 1
2 混凝土裂缝的定义.。。.。。。。...。。.。。。。..……………………………………。1
二 、混凝土裂缝产生原因.。。。....。.………………………………………
2
1混凝土产生裂缝的外因。..。....。.。。。。………………………………………2
2混凝土产生裂缝的内因。...。...。..。..。。。。……………………………………4
三、防止措施.。。。..。。。..。.。.。...。..。.。。。.。。...。。.。.。.。……………………………………7
大体积混凝土保温技术
在建筑工程中，大体积混凝土的应用越来越广泛，如大型基础、桥梁墩台、大坝等。然而，由于大体积混凝土结构的体积较大，水泥水化热释放集中，内部温度升高较快，容易产生较大的温度应力，从而导致混凝土裂缝的产生。为了有效控制大体积混凝土的温度裂缝，保温技术的应用就显得尤为重要。
一、大体积混凝土温度裂缝产生的原因
大体积混凝土在浇筑后，水泥发生水化反应，释放出大量的热量。由于混凝土的导热性能较差，热量在内部积聚，使得内部温度迅速升高。而混凝土表面与外界环境接触，散热较快，导致混凝土内部与表面形成较大的温差。当温差超过一定限度时，混凝土内部产生压应力，表面产生拉应力。一旦拉应力超过混凝土的抗拉强度，就会产生温度裂缝。
此外，混凝土的收缩也是导致裂缝产生的一个重要原因。在混凝土硬化过程中，水分逐渐蒸发，体积会发生收缩。如果收缩受到约束，也会产生拉应力，进而引发裂缝。
二、大体积混凝土保温技术的作用
大体积混凝土保温技术的主要作用是减小混凝土内部与表面的温差，降低混凝土的降温速率，从而减少温度裂缝的产生。通过保温，可以使混凝土在适宜的温度环境下缓慢冷却，让水泥充分水化，提高混凝土的强度和耐久性。
保温还能够减少混凝土表面的水分蒸发，防止混凝土出现干缩裂缝。同时，有助于保持混凝土的湿度，促进混凝土的养护效果。
三、常用的大体积混凝土保温材料
1、 塑料薄膜
塑料薄膜是一种常见的保温材料，具有价格低廉、施工方便等优点。它能够有效地减少混凝土表面的水分蒸发，起到一定的保温作用。
2、 草帘或草袋
草帘和草袋具有良好的保温性能，能够有效地阻挡热量散失。但使用过程中需要注意防火和防潮。
3、 岩棉被
岩棉被的保温效果较好，且具有一定的防火性能。但成本相对较高。
4、 聚苯乙烯泡沫板
聚苯乙烯泡沫板具有重量轻、保温性能优良等特点，但在高温环境下可能会变形。
四、大体积混凝土保温技术的施工要点
1、 保温材料的选择 应根据工程的具体情况，如混凝土的厚度、施工季节、环境温度等，选择合适的保温材料。同时，要确保保温材料的质量符合要求。

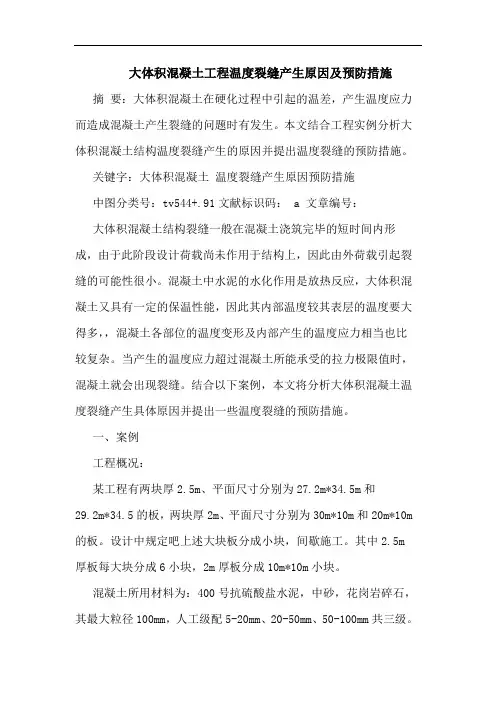

大体积混凝土工程温度裂缝产生原因及预防措施
摘 要：大体积混凝土在硬化过程中引起的温差，产生温度应力而造成混凝土产生裂缝的问题时有发生。本文结合工程实例分析大体积混凝土结构温度裂缝产生的原因并提出温度裂缝的预防措施。
关键字：大体积混凝土 温度裂缝产生原因预防措施
中图分类号：tv544+.91文献标识码： a 文章编号：
大体积混凝土结构裂缝一般在混凝土浇筑完毕的短时间内形成，由于此阶段设计荷载尚未作用于结构上，因此由外荷载引起裂缝的可能性很小。混凝土中水泥的水化作用是放热反应，大体积混凝土又具有一定的保温性能，因此其内部温度较其表层的温度要大得多，，混凝土各部位的温度变形及内部产生的温度应力相当也比较复杂。当产生的温度应力超过混凝土所能承受的拉力极限值时，混凝土就会出现裂缝。结合以下案例，本文将分析大体积混凝土温度裂缝产生具体原因并提出一些温度裂缝的预防措施。
一、案例
工程概况：
某工程有两块厚2.5m、平面尺寸分别为27.2m*34.5m和29.2m*34.5的板，两块厚2m、平面尺寸分别为30m*10m和20m*10m的板。设计中规定吧上述大块板分成小块，间歇施工。其中2.5m厚板每大块分成6小块，2m厚板分成10m*10m小块。
混凝土所用材料为：400号抗硫酸盐水泥，中砂，花岗岩碎石，其最大粒径100mm，人工级配5-20mm、20-50mm、50-100mm共三级。
混凝土标号：2.5m厚板为c15，抗渗等级为p4，抗冻等级为f150,；2.0m厚板为c20、p6、f300。混凝土中掺入0.006%-0.01%的松香热聚物加气剂，含气量控制在3%-5%。
配筋情况:在距离板的上下表面50mm处配置直径为28-36mm的螺纹钢筋网，网格间距300mm*300mm。
大体积混凝土施工的温度控制
摘要：我国的特大型、大型工程日渐增多，大体积混凝土被广泛应用。大体积混凝土的安全性至关重要。在施工和使用过程中，因混凝土出现温度裂缝影响工程质量并造成安全隐患甚至导致结构物坍塌的事故频繁发生。大体积混凝土工程在施工时，温度的变化会导致其材料的形变，会引发内部形成温度应力，又因其导热能力差，极易生成不均匀的温度场。混凝土材料质地较脆，较低的抗拉强度导致了较小的拉伸变形，因此，对于大体积混凝土施工温度控制措施的研究具有重要意义。
关键词：大体积；混凝土施工；温度控制
1大体积混凝土温度裂缝生成原因
1.1大体积混凝土的特点
（1）大体积混凝土结构横截面的长、宽、厚都相对较大。（2）由于水泥的体积大，在水化过程中会释放大量水化热，而混凝土本身的导热性差，因此，大体积混凝土内部会积聚大量水化热，导致中心温度升高。（3）大体积混凝土的弹性模量不大，蠕变大，温度升高主要是由压应力引起的。随时间增加、温度下降，大体积混凝土的弹性模量增加，并且蠕变仍然很小。如果大体积混凝土的内部温度与外部温度之间存在较大差异（即温度梯度非常陡峭），会导致大体积混凝土的温度应力过大，进而容易开裂。
1.2大体积混凝土产生裂缝的原因
大体积混凝土一旦产生裂缝将影响建筑物的整体质量。大体积混凝土属于特殊材料，开裂的原因很多。一是在施工过程中，施工人员没有严格遵守大体积混凝土的比重要求，导致大体积混凝土的承重性能下降，材料易碎，无法承受上层压力，进而产生裂缝。二是原材料成本过低，材料质量不合格，也是大体积混凝土产生裂缝的原因。三是大体积混凝土的内部温度无法适应外部温度，温差过大，产生温度裂缝。并且大体积混凝土的开裂原因大多与温度有关。
1.3混凝土裂缝的危害
混凝土起到凝结建筑结构整体坚固性的作用，好的混凝土结构可以保证建筑物的稳定性，并可以大大减少因地质灾害造成的人员伤亡和财产损失。已经建好的建筑物中，轻微裂缝会影响建筑物外观，连续裂缝会直接影响建筑物的寿命，并威胁人们的生命、财产安全。在施工过程中大量的混凝土裂缝将直接影响建筑物的安全。
