1 第二部分 化工制图基本内容
化工制图的基本内容
化工制图的基本内容主要包括化工工艺图、设备布置图、管道布置图和化工设备图。
1.化工工艺图
化工工艺图是用于表达生产过程中物料的流动次序和生产操作顺序的图样。由于不同的使用要求，属于工艺流程图性质的图样有许多种。一般我们在各种论文或教科书见到的工艺流程图各具特色，没有强制统一的标准，只要表达了主要的生产单元及物流走向既可。
化工工艺图一般包括以下几种：总工艺流程图或称全厂物料平衡图，用于表达全厂各生产单位(车间或工段)之间主要物流的流动路线及物料衡算结果。物料流程图是在总工艺流程图的基础上，分别表达各车间内部工艺物料流程的图样。带控制点工艺流程图(ＰＩＤ)，也称生产控制流程图或施工工艺流程图，它是以物料流程图为依据，内容较为详细的一种工艺流程图。当确定了工艺流程图后，流程中所涉及的全部主要设备及辅助设施，必须根据工艺的要求和生产的具体情况，在厂房建筑内外合理布置，安装固定，以保证生产顺利进行。
2.化工设备图
在化学工业生产过程中所使用的生产设备称化工设备，化工设备图用以表达化工设备的结构、技术要求等。
在化学工业生产过程中所使用的生产设备称化工设备，用以表达化工设备的结构、技术要求等的图样称化工设备图。化工设备图是设计、制造、安装、维修
及使用的依据。因此．作为化学工业技术人员必须具有化工设备图的绘制能力以及阅读能力。
3.设备布置图
4.管道布置图
管道布置设计是在施工图设计阶段中进行的。它通常以带控制点工艺流程图、设备布置图、有关的设备图以及土建、自控、电气专业等有关图样和资料作为依据，对管道作出适合工艺操作要求的合理布置设计。
CAD制图规范
1.图纸大小
A0 A1 A2 A3 A4 A5
841*1189 594*841 420*594 297*420 210*297 184*210
2.字体及大小：
3.图线类型及大小：
4.视图的选择：常将回转体主轴所在的平面作为主视图的投影平面，选定主视图后，一般再选择一个基本视图。对于立式设备，一般选择俯视图作为另一个基本视图，对于卧式设备，一般选择左视图作为另一个基本视图。有了两个基本视图后，根据设备的复杂程度，常常需要各种辅助视图及其他表达方法用以补充表达零部件的连接、管口和法兰的连接以及其他尺寸过小无法在基本视图中表达清楚的装配关系和主要尺寸。需要注意，不管是局部放大还是向视图均需在基本视图中作上标记，并在辅助视图中叶标上相同的标记。辅助视图可按比例绘制， 2 叶可不按比例绘制，而仅表示结构关系。
第 1 页 CAD制图标准

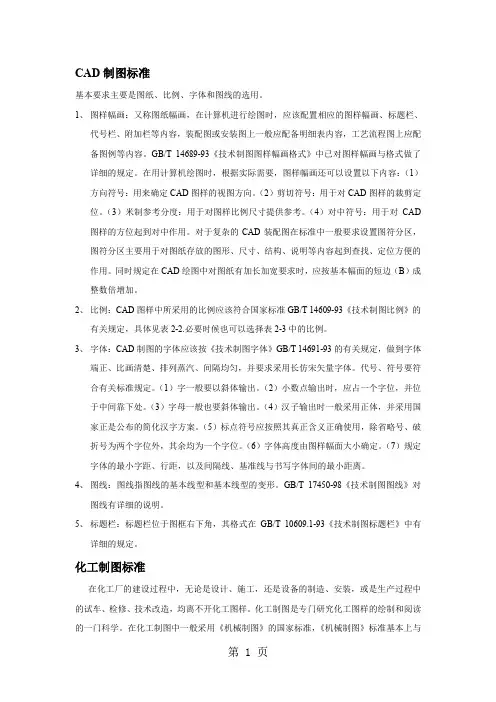

基本要求主要是图纸、比例、字体和图线的选用。
1、 图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（1）方向符号：用来确定CAD图样的视图方向。（2）剪切符号：用于对CAD图样的裁剪定位。（3）米制参考分度：用于对图样比例尺寸提供参考。（4）对中符号：用于对CAD图样的方位起到对中作用。对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加。
2、 比例：CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定，具体见表2-2.必要时候也可以选择表2-3中的比例。
3、 字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。代号、符号要符合有关标准规定。（1）字一般要以斜体输出。（2）小数点输出时，应占一个字位，并位于中间靠下处。（3）字母一般也要斜体输出。（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。（6）字体高度由图样幅面大小确定。（7）规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。
4、 图线：图线指图线的基本线型和基本线型的变形。GB/T 17450-98《技术制图图线》对图线有详细的说明。

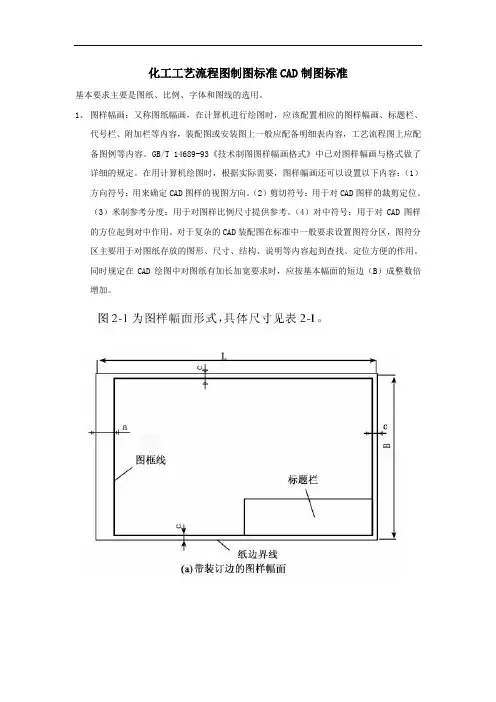

化工工艺流程图制图标准CAD制图标准
基本要求主要是图纸、比例、字体和图线的选用。
1、 图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（1）方向符号：用来确定CAD图样的视图方向。（2）剪切符号：用于对CAD图样的裁剪定位。（3）米制参考分度：用于对图样比例尺寸提供参考。（4）对中符号：用于对CAD图样的方位起到对中作用。对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加。
2、 比例：CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定，具体见表2-2.必要时候也可以选择表2-3中的比例。
3、 字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。代号、符号要符合有关标准规定。（1）字一般要以斜体输出。（2）小数点输出时，应占一个字位，并位于中间靠下处。（3）字母一般也要斜体输出。（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。（6）字体高度由图样幅面大小确定。（7）规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。
4、 图线：图线指图线的基本线型和基本线型的变形。GB/T 17450-98《技术制图图线》对图线有详细的说明。
1、 常用的化工工程图样类型
化工工艺图：
1.全厂总工艺流程图或物料平衡图
2.物料流程图
3.工艺管道及仪表流程图
4.设备布置图
5.管道布置图
化工设备图：
1.定型关键设备总图
2.非定型关键设备总图及零部件图
2、图幅的大小、比例的选用
A0、A1、A2、A3、A4、A5
比例的选用：
与实物相同 1:1
缩小的比例 1:1.5 1:2 1:2.5 1:3 1:4 1:5 1:10n
1:1.5×10n 1: 2×10n 1: 2.5×10n 1: 5×10n
放大的比例 2:1 2.5:1 4:1 5:1 10×n:1
3、 视图的选择：
大多数化工设备具有回转体性质，我们在选择主视图的时候常常会将回转体主轴所在的平面作为主视图的投影平面，如常见的换热器、反应釜等。一般情况下，按设备的工作位置，将最能表达各种零部件装配关系、设备工作原理及主要零部件关键结构形状的视图作为主视图。主视图常采用整体全剖和局部部分剖（如引出的接管、人孔等）并通过多次旋转的画法，将各种管口（可作旋转）、人孔、手孔、支座等零部件的轴向位置、装配关系及连接方法表达出来。
选定主视图后，一般再选择一个基本视图。对于立式设备，一般选择俯视图作为另一个基本视图；而对于卧式设备，一般选择左视图作为另一个基本视图。另一个基本视图主要用以表达管口、温度测量孔、手孔、人孔等各种有关零部件在设备上的周向方位。
有了两个基本视图后，根据设备的复杂程度，常常需要各种辅助视图及其他表达方法如局部放大图、某某向视图等用以补充表达零部件的连接、管口和法兰的连接以及其他由于尺寸过小无法在基本视图中表达清楚的装配关系和主要尺寸。需要注意，不管是局部放大图还是某某向视图均需在基本视图中作上标记，并在辅助视图中也标上相同的标记，辅助视图可按比例绘制，也可不按比例绘制，而仅表示结构关系。
