D-03土的含水量试验记录(烘干法)

含水率（%） 允许平行差值（%）
5以下
0.3
40以下
≤1
含水率（%） 允许平行差值（%）
40以上
≤2
对层状和网状 构造的冻土
＜3
6、报告 ①、土的鉴别分类和代号 ②、土的含水率w值
7
Thank You !
8
5以下
0.3
40以下
≤1
含水率（%） 允许平行差值（%）
40以上
≤2
对层状和网状 构造的冻土
＜3
6、报告 ①、土的鉴别分类和代号 ②、土的含水率w值
三、比重法
1、试验原理 通过本法试验，测定湿土体积，估计土粒比重，间接计算土的含水率
2、目的和适用范围 本试验方法适用于砂类土。
3、仪器设备 玻璃瓶（容积500mL以上），天平（称量1000ｇ，感量0.5ｇ），其他
5、结果整理 ①、按下式计算含水率
w = mw ´100% = m - ms ´100%
ms
ms
式中：W —土样含水率(%)
mw —土中水的质量(g) ms —烘干土的质量(g) m —湿土的质量(g)
②、本实验记录格式如下表
2
③、本实验须进行二次平行测定，取其算术平均值，允许平 行差值应符合下表规定
水 使其充满，盖上玻璃片，擦干瓶外壁，称质量。
5
④、倒去瓶中混合液，洗净，再向瓶中加清水至全部充满，盖上 玻璃片，擦干瓶外壁，称质量，准确至0.5g。
5、结果整理 ①、按下式计算含水率
w
=
é ê ë
m (G s G s (m1
- 1)
- m2
)
-
ù 1ú
û
´
100
式中：w ——砂类土的含水率（%），计算至0.1； m ——湿土质量（g）； m1 ——瓶、水、土、玻璃片总质量（g）； m2 ——瓶、水、玻璃片总质量（g）； Gs ——砂类土的比重。

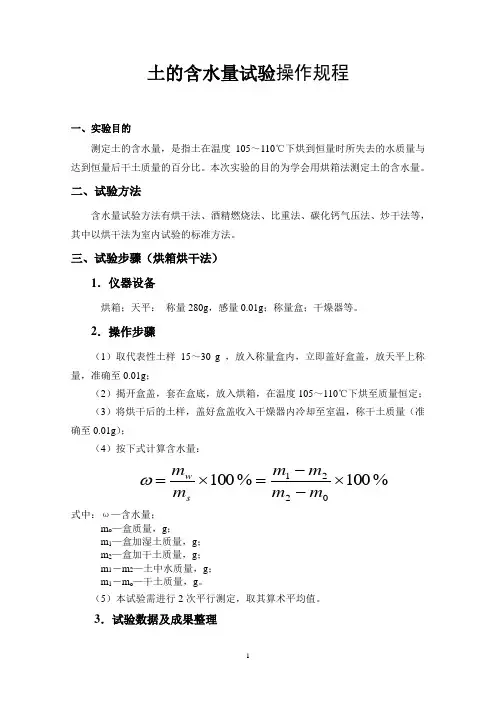

土的含水量试验操作规程一、实验目的测定土的含水量，是指土在温度105～110℃下烘到恒量时所失去的水质量与达到恒量后干土质量的百分比。

本次实验的目的为学会用烘箱法测定土的含水量。

二、试验方法含水量试验方法有烘干法、酒精燃烧法、比重法、碳化钙气压法、炒干法等，其中以烘干法为室内试验的标准方法。

三、试验步骤（烘箱烘干法）1．仪器设备烘箱；天平： 称量280g ，感量0.01g ；称量盒；干燥器等。

2．操作步骤（1）取代表性土样 15～30 g ，放入称量盒内，立即盖好盒盖，放天平上称量，准确至0.01g ；（2）揭开盒盖，套在盒底，放入烘箱，在温度105～110℃下烘至质量恒定；（3）将烘干后的土样，盖好盒盖收入干燥器内冷却至室温，称干土质量（准确至0.01g ）；（4）按下式计算含水量：%100%1000221⨯--=⨯=m m m m m m s w ω 式中：ω—含水量；m o —盒质量，g ；m 1—盒加湿土质量，g ；m 2—盒加干土质量，g ；m 1－m 2—土中水质量，g ；m 1－m o —干土质量，g 。

（5）本试验需进行2次平行测定，取其算术平均值。

3．试验数据及成果整理一、实验目的测定土在天然状态下单位体积的质量。

二、试验方法：试验方法有环刀法、蜡封法、灌水法和灌砂法等。

对于细粒土，宜采用环刀法；对于易碎裂、难以切削的土，可用蜡封法；对于现场粗粒土，可用灌水法或灌砂法。

三、试验步骤（环刀法）1．仪器设备环刀；天平：称量2000 g，感量0.1g；修土刀，刮刀，凡士林油等。

2．操作步骤（1）在环刀内壁涂一层薄薄的凡士林油，并将其刃口向下放在试样上。

（2）用修土刀沿环刀外缘将土样削成略大于环刀直径的土柱，然后慢慢将环刀垂直下压，边压边削，到土样伸出环刀为止。

（3）用刮土刀仔细刮平两端余土，注意刮平时不得使土样扰动或压密。

（4）擦净环刀外壁，称量环刀加土的质量，准确至0.1g。

（5）按下式计算土的密度：VmmVm21-=＝ρ式中：ρ—密度，g/cm3；m—湿土质量，g；m1—环刀加湿土质量，g；m2—环刀质量，g；V—环刀体积，cm3。

土含水率的检测方法汇总土的含水量试验（烘干法、酒精燃烧法）土的含水量试验（烘干法、酒精燃烧法）烘干法一、定义土的含水量是在105-110℃下烘至恒量时所失去的水分质量和达恒量后干土质量的比值，以百分数表示，本法是测定含水量的标准方法。

二、适用范围粘质土、粉质土、砂类土和有机质土类。

三、主要仪器设备烘箱：可采用电热烘箱或温度能保持105-110℃的其他能源烘箱，也可用红外线烘箱天平：感量0.01g。

称量盒（定期调整为恒质量）四、计算公式含水量＝（湿土质量－干土质量）/干土质量×100％注：计算至0.1％。

五、允许差值本试验须进行二次平行测定，取其平均算术平均值，允许平行差值应符合如下规定含水量（％）允许平行差值（％）5以下0.340以下≤140以上≤2酒精燃烧法一、适用范围本法适用于快速简易测定细粒土（含有机质的除外）的含水量。

二、主要仪器设备称量盒（定期调整为恒质量）。

天平：感量0.01g。

酒精：纯度95％。

三、其余同"烘干法"土的颗粒分析试验（筛分法、比重计法）筛分法一、适用范围适用于分析粒径大于0.074mm的土。

二、主要仪器设备标准筛：粗筛（圆孔）：孔径为60mm、40mm、20mm、10mm、5mm、2mm；细筛：孔径为2mm、0.5mm、0.25mm、0.074mm。

天平：称量5000g，感量5g；称量1000g，感量1g；称量200g，感量0.2g。

三、试样从风干、松散的土样中，用四分法按照下列规定取出具有代表性的试样：小于2mm颗粒的土100-300g。

最大粒径小于10mm的土300-900g。

最大粒径小于20mm的土1000-2000g。

最大粒径小于40mm的土2000-4000g。

最大粒径大于40mm的土4000g以上。

四、计算公式按下式计算小于某粒径颗粒质量百分数：X=(A/B)×100式中：X－小于某粒径颗粒的质量百分数，％；A－小于某粒径的颗粒质量，g；B－试样的总质量，g。

《土力学》含水率的测定实验一、实验目的与原理1、实验目的：土中水的质量与土粒质量之比，也就是土在105C~110C下烘至恒重时所失去的水分质量与干土质量的比值，称为土的含水率，以百分数来表示。

含水率是标志土湿度的一个重要物理指标。

含水率小，土干;反之，土湿润或饱和测定土的含水率，能够了解土的含水情况，计算土的孔隙比、饱和度和液性指数等其他理力学指标。

土的含水率试验是土的基本物理力学性质研究中不可缺少的一部分。

2、实验原理：土样含水量是指土在105℃~110℃下烘至恒重时所失去的水分质量与干土质量的比值，称为土的含水率，以百分数表示。

实验方法：烘干法、酒精燃烧法、比重法、炒干法等。

本实验使用烘干法测量土的含水率。

烘干法：烘干法是将试样放在温度能保持105℃~110℃的烘箱中烘至恒量的方法，它是室内实验标准方法，也是最常用的一种实验方法。

二、主要实验仪器及设备（1）试样盒（2）电子天平：称量200g，最小分度值0.01g；称量1000g，最小分度值0.1g。

（3）烘箱：能控制温度范围为105℃~110℃。

三、实验步骤1、称试样盒质量。

记录试样盒的盒号，在天平上称量干燥试样盒的质量（应保证铝盒干净干燥，否则将对实验结果有影响）。

试验人员用数字钢印（也可使用铅笔标记，用以区分不同试样，避免混淆）在一个试样盒的盒身和盒盖上印上同样的编号，并将所有常用的试样盒（本次实验有三组共六个铝盒）的质量列成表，以备试验时查用（必要计算数据）。

2、称试样盒加湿土的质量。

取两份具有代表性的土样15～30g，（本次实验要求多组对照，共六份）有机质土、砂类土和整体状构造冻土为50g，(本次实验所用的是有机土，故取15～30g)放入试样盒，盖好盒盖，称试样盒加湿土的质量。

3、烘干土样。

揭开盒盖，将土样和试样盒一起放入烘箱，在温度105℃~110℃下烘至恒重。

黏质土的烘干时间不少8h，砂类土不少子6h，对含有机质超过主质量5%的应将温度控在65°℃~70℃的恒温下烘至恒重。
