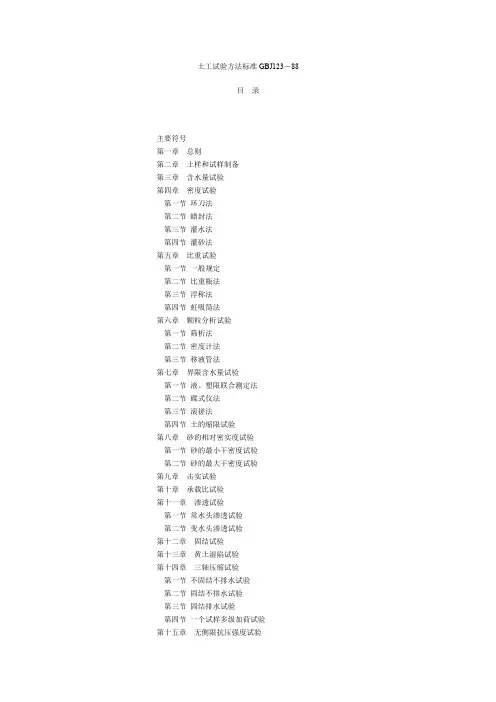

土工试验方法标准GBJ123－88目录主要符号第一章总则第二章土样和试样制备第三章含水量试验第四章密度试验第一节环刀法第二节蜡封法第三节灌水法第四节灌砂法第五章比重试验第一节一般规定第二节比重瓶法第三节浮称法第四节虹吸筒法第六章颗粒分析试验第一节筛析法第二节密度计法第三节移液管法第七章界限含水量试验第一节液、塑限联合测定法第二节碟式仪法第三节滚搓法第四节土的缩限试验第八章砂的相对密实度试验第一节砂的最小干密度试验第二节砂的最大干密度试验第九章击实试验第十章承载比试验第十一章渗透试验第一节常水头渗透试验第二节变水头渗透试验第十二章固结试验第十三章黄土湿陷试验第十四章三轴压缩试验第一节不固结不排水试验第二节固结不排水试验第三节固结排水试验第四节一个试样多级加荷试验第十五章无侧限抗压强度试验第十六章直接剪切试验第一节粘性土的慢剪试验第二节粘性土的固结快剪试验第三节粘性土的快剪试验第四节砂性土的直剪试验第十七章反复直剪强度试验第十八章自由膨胀率试验第十九章膨胀率试验第一节有荷载膨胀率试验第二节无荷载膨胀率试验第二十章膨胀力试验第二十一章收缩试验第二十二章酸碱度试验第二十三章易溶盐试验第一节浸出液制取第二节易溶盐总量测定第三节碳酸根及重碳酸根的测定第四节氯根的测定第五节硫酸根的测定第六节钙离子的测定第七节镁离子的测定第八节钙离子和镁离子的原子吸收分光光度法测定第九节钠离子和钾离子的测定第二十四章中溶盐石膏试验第二十五章难溶盐碳酸钙试验第二十六章有机质试验第二十七章土的离心含水当量试验附录一习用的非法定计量单位与法定计量单位的换算关系表附录二名词解释附录三本标准用词说明附加说明建筑施工—土工试验方法标准GBJ123－88 主要符号主编部门：中华人民共和国水利电力部批准部门：中华人民共和国建设部施行日期：1989年3月1日关于发布《土工试验方法标准》的通知(88)建标字102号根据原国家计委计综〔1985〕1号文的要求，由原水利电力部会同有关部门共同编制的《土工试验方法标准》已经有关部门会审。

工程常识之土的剪切试验和强度指标1、直接剪切试验在直剪仪中分别施加不同竖向压力，然后分别对施加水平剪切力进行剪切，求得破坏时的剪应力τ，根据库仑定律确定土的抗剪强度参数：内摩擦角ψ和黏聚力c。

试验方法分三种：（1）快剪Q（Quick shear）：在试样上施加垂直压力后，立即加水平剪切力。

在整个试验中，不允许试样的原始含水率有所改变（试样两端敷以隔水纸），即在试验过程中孔隙水压力保持不变（3~5min内剪坏）。

对透水性强的土（渗透系数大于10-6cm/s）不适用。

（2）固结快剪CQ（Consolidation Quick shear）：在垂直压力下土样完全排水固结稳定后，以很快速度施加水平剪力。

在剪切过程中不允许排水（规定在3~5min内剪坏）。

得到的强度指标适用于总应力法。

（3）慢剪S（Slow shear）：在加垂直荷重后，使其充分排水（试样两端敷以滤纸），在土样达到完全固结时，再加水平剪力；每加一次水平剪力后，均需经过一段时间，待土样因剪切引起的孔隙水压力完全消失后，再继续加下一次水平剪力。

得到的强度指标适用于有效应力法。

上述三种试验方法的受力条件不同，所得抗剪强度值也不同。

因此，必须根据土所处的实际应力情况来选择试验方法。

2、三轴剪切试验在三轴仪中，分别在不同的恒定周围压力（即小主应力）下，施加轴向压力（即产生主应力差-），进行剪切直至破坏，然后根据摩尔-库伦理论确定土的抗剪强度参数：内摩擦角ψ和黏聚力c。

试验方法分三种：（1）不固结不排水剪UU（Unconsolidation Undrained）：试样在施加周围压力和随后施加轴向压力力直至剪坏的整个试验过程中都不允许排水，这样从开始加压直至试样剪坏，土中的含水量始终保持不变，孔隙水压力也不可能消散，可以测得总应力抗剪强度指标c u，φu。

（2）固结不排水剪CU（Consolidation Undrained）：试样在施加周围压力时，允许试样充分排水，待固结稳定后，再在不排水的条件下施加轴向压力，直至试样剪切破坏，同时在受剪过程中测定土体的孔隙水压力，可以测得总应力抗剪强度指标c cu，φcu和有效应力抗剪强度指标c’，φ’。

土工实验报告目录三轴固结不排水剪 (2)三轴固结排水剪 (8)动三轴试验 (16)动单剪试验 (20)共振柱试验 (23)击实试验 (29)界限含水量试验 (32)压缩实验（固结试验） (37)土工织物力学性能测试 (43)声波法测定土的动力参数 (49)三轴固结不排水剪试验目的：CU 试验是使试样先在某一周围压力作用下排水固结，然后在保持σ不变 的情况下，增加轴向压力直至破坏。

1．测定a εσσ~31）（-曲线与a u ε~曲线； 2．确定总应力强度指标cu cu C ϕ,,ϕ'',C ； 3．测定孔隙应力系数A ，B ，A ； 4．测定不排水强度3~σu C 。

试验原理： 1． 正常固结土对于正常固结土：cu cu C C ϕϕ>'='=，0 2．（1 ）弱超固结土：孔压下降较慢（2）强超固结土：发生剪胀现象，强度包线并不是直线，而是一条微 弯曲线，且C C C C cu cu '>≠',0,，cu ϕϕ>'。

固结不排水剪试验是使试样先在某一周围压力作用下排水固结，然后，在保持不排水的情况下，增加轴向压力直至破坏。

由不同围压作用得出不同应力圆，然后根据摩尔——库仑理论，求得抗剪强度参数。

三、试验仪器：三轴压力室；加压系统（围压加压系统、轴压加压系统）； 量测系统（孔压量测系统、体变量测系统）；附属设备：击实筒、饱和器、切土盘、切土器及切土架、分样器、承膜筒、天平、量表、空压机。

四、试验步骤：1．试样制备：采用人工击实法制备土样，注意击实分5层，测定土样ρ，ω；2．试样抽气饱和：使饱和度S r>95%；3．试样安装：·从饱和器中取出试样，在侧面贴上7条6mm左右湿滤纸条，底部顶部放上滤纸，再开孔隙压力阀及量管阀，使仪器底座充水排气，关阀。

仪器底座放透水石，再放上湿滤纸，放置试样。

·将橡皮膜套在承膜筒内，两端向外翻出，用吸球从吸嘴吸气，使橡皮膜贴紧承膜筒内，然后将承膜筒套在试样外，放气，翻起橡皮膜，取出承膜筒。

实训六固结试验一、实训时间与课时二、实训名称与内容1、固结实验2、固结实验是将天然状态下的原状土或人工制备的扰动土，制备成一定规格土样，然后置于固结仪内，在不同荷载和在完全侧限条件下测定土的压缩变形。

三、实训目的与要求1、试验的目的是测定试样在侧限与轴向排水条件下，变形和压力或孔隙比E等指标。

和压力的关系，绘制压缩曲线，以便计算土的压缩系数 、压缩模量s2、通过各项压缩性指标，可以分析、判断土的压缩特性和天然土层的固结状态，计算土工建筑物及地基的沉降等。

四、实训场地、仪器与设备1、实训楼土工实训室2、固结仪；环刀:面积30cm2，高2cm；天平；测微表；秒表；烘箱；修土刀；称量盒；滤纸等。

五、实训步骤与方法1、实训步骤（1）根据工程要求，用环刀（50cm3）切取试样备用，并测出土样的密度、含水量、和比重。

(参见前面的试验)（2）把下护环和大的透水石放入固结容器，并放上一张滤纸。

（3）将带有环刀的试样，刃口向下小心地装入压缩容器的下护环内。

（4）再套入上护环，放上滤纸和稍小的透水石，最后放上加压盖。

（5）轻抬杠杆，将装好试样的压缩容器放在加压台的正中，使加压横梁的凹槽与加压盖的钢珠紧密结合，然后装上测微表（百分表），并预调百分表大于6mm以上，并检查表是否灵敏和垂直。

（学生在试验前应熟悉测微表如何读数。

）（6）在砝码吊盘上加相当于试样受压约为1kPa的预压荷载，使固结仪的各部分接触良好，并调平加压杠杆，然后调整测微表，使其大指针归零。

（7）卸去预压荷载，施加第一级荷载，其大小可视土的软硬程度或工程情况一般采用25、50、100、200、300、400 kPa ，或按设计要求，模拟实际加荷情况进行调整。

（8）在加荷同时开动秒表计时，按规定的时间读数，做完一级，再加下一级荷载，直至全部荷载完成。

在试验过程中，应始终保持加压杠杆的平衡。

（9）试验结束后，迅速拆去测微表，卸除砝码，取出环刀，把仪器擦干净。

三轴压缩实验〔实验性质：综合性实验〕一、概述1910年摩尔〔Mohr 〕提出材料的破坏是剪切破坏，并指出在破坏面上的剪应力τ是为该面上法向应力σ的函数，即()f f τσ=这个函数在f τσ-坐标中是一条曲线，称为摩尔包线，如图4-1实线所示。

摩尔包线表示材料受到不同应力作用到达极限状态时，滑动面上法向应力σ与剪应力f τ的关系。

土的摩尔包线通常可以近似地用直线表示，如图4-1虚线所示，该直线方程就是库仑定律所表示的方程〔c tg τσϕ=+〕。

由库仑公式表示摩尔包线的土体强度理论可称为摩尔－库仑强度理论。

图4-1 摩尔包线当土体中任意一点在某一平面上的剪应力到达土的抗剪强度时，就发生剪切破坏，该点也即处于极限平衡状态。

根据材料力学，设某一土体单元上作用着的大、小主应力分别为1σ和3σ，则在土体内与大主应力1σ作用面成任意角α的平面a a -上的正应力σ和剪应力τ，可用τσ-坐标系中直径为13()σσ-的摩尔应力圆上的一点〔逆时针旋转2α,如图4-2中之A 点〕的坐标大小来表示，即13131311()()cos 2221()sin 22σσσσσατσσα=++-=-将抗剪强度包线与摩尔应力画在同一张坐标纸上，如图4-3所示。

它们之间的关系可以有三种情况：①整个摩尔应力圆位于抗剪强度包线的下方〔圆Ⅰ〕，说明通过该点的任意平面上的剪应力都小于土的抗剪强度，因此不会发生剪切破坏；②摩尔压力圆与抗剪强度包线相割〔圆Ⅲ〕，说明该点某些平面上的剪应力已超过了土的抗剪强度，事实上该应力圆所代表的应力状态是不存在的；③摩尔应力圆与抗剪强度包线相切〔圆Ⅱ〕，切点为A 点，说明在A 点所代表的平面上，剪应力正好等于土的抗剪强度，即该点处于极限平衡状态，圆Ⅱ称为极限应力圆。

图4-2 用摩尔圆表示的土体中任意点的应力 图4-3 摩尔圆与抗剪强度包线之间的关系三轴压缩实验〔亦称三轴剪切实验〕是以摩尔－库仑强度理论为依据而设计的三轴向加压的剪力试验，试样在某一固定周围压力3σ下，逐渐增大轴向压力1σ，直至试样破坏，据此可作出一个极限应力圆。

《土力学》土的固结压缩试验一、试验目的测定试样在侧限与轴向排水条件下的压缩变形△h和荷载P的关系，以便计算土的单位沉降量S1、压缩系数a v和压缩模量E s等。

二、试验原理土的压缩性主要是由于孔隙体积减少而引起的。

在饱和土中，水具有流动性，在外力作用下沿着土中孔隙排出，从而引起土体积减少而发生压缩，试验时由于金属环刀及刚性护环所限，土样在压力作用下只能在竖向产生压缩，而不可能产生侧向变形，故称为侧限压缩。

固结试验通常只用于粘性土，由于砂土的固结性较小，且压缩过程需时也很短，故一般不在实验室里进行砂土的固结试验。

固结试验可根据工程要求用原状土或制备成所需要状态的扰动土。

可采用常速法或快速法。

本实验主要采用非饱和的扰动土样，并按常速法步骤进行，但为了能在实验课的规定时间内完成实验，所以要缩短加荷间隔时间（具体时间间隔由实验室决定）。

三、仪器设备1．固结仪：如图4所示。

2．量表：量程10mm，最小分度0.01mm。

3．其它：刮土刀、电子天平、秒表、称量盒等。

四、操作步骤1. 根据工程需要，切取原状土样或由实验室提供制备好的扰动土样一块。

2. 用固结环刀（内径61.8或79.8毫米，高20毫米）按密度试验方法切取试样，并取土留作测含水率。

如系原状土样，切土的方向与自然地层中的上下方向一致。

然后称环刀和试样总质量，扣除环刀质量后即得湿试样质量，计算出土的密度（ρ）。

3. 用切取试样时修下的土测定含水率（ω），平行测定，取算术平均值。

4. 在固结仪容器底座内，顺次放上一块较大的洁净而湿润的透水石和滤纸各一，将切取的试样连同环刀一起（环刀刀口向下）放在透水石和滤纸上，再在试样上按图依次放上护环以及试样面积相同的洁净而湿润的滤纸和透水石各一，加上传压板和钢珠。

安装好后待用。

5.检查加压设备是否灵敏，将手轮顺时针方向旋转，使升降杆上升至顶点，再逆时针方向旋转3～5转。

转动杠杆上的平衡锤使杠杆上的水准器对中（即杠杆取于水平）。

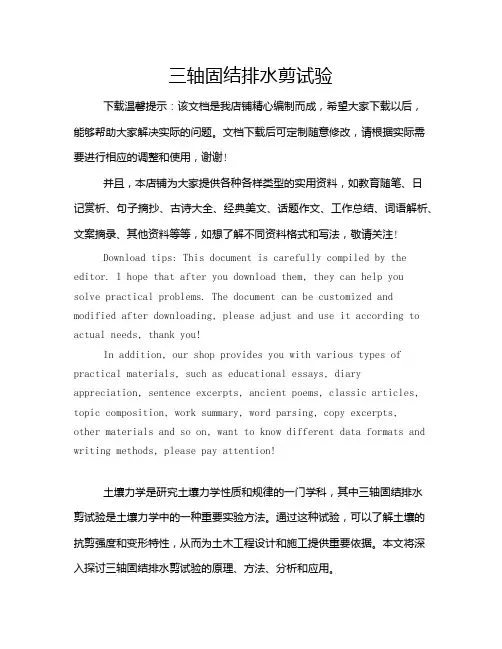

三轴固结排水剪试验下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
