工程地质知识：固结不排水剪试验进行步骤.doc

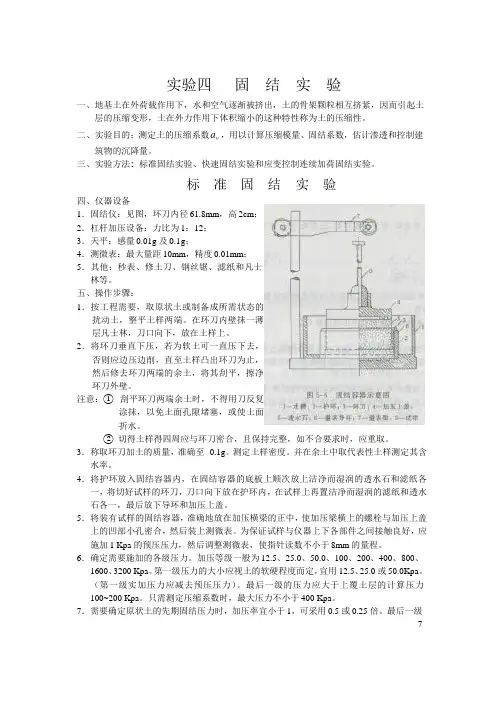

实验四固结实验一、地基土在外荷载作用下，水和空气逐渐被挤出，土的骨架颗粒相互挤紧，因而引起土层的压缩变形，土在外力作用下体积缩小的这种特性称为土的压缩性。

，用以计算压缩模量、固结系数，估计渗透和控制建二、实验目的：测定土的压缩系数av筑物的沉降量。

三、实验方法:标准固结实验、快速固结实验和应变控制连续加荷固结实验。

标准固结实验四、仪器设备1．固结仪：见图，环刀内径61.8mm，高2cm；2．杠杆加压设备：力比为1：12；3．天平：感量0.01g 及0.1g；4．测微表：最大量距10mm，精度0.01mm；5．其他：秒表、修土刀、钢丝锯、滤纸和凡士林等。

五、操作步骤：1．按工程需要，取原状土或制备成所需状态的扰动土，整平土样两端。

在环刀内壁抹一薄层凡士林，刀口向下，放在土样上。

2．将环刀垂直下压，若为软土可一直压下去，否则应边压边削，直至土样凸出环刀为止，然后修去环刀两端的余土，将其刮平，擦净环刀外壁。

注意：① 刮平环刀两端余土时，不得用刀反复涂抹，以免土面孔隙堵塞，或使土面折水。

②切得土样得四周应与环刀密合，且保持完整，如不合要求时，应重取。

3．称取环刀加土的质量，准确至0.1g。

测定土样密度。

并在余土中取代表性土样测定其含水率。

4．将护环放入固结容器内，在固结容器的底板上顺次放上洁净而湿润的透水石和滤纸各一，将切好试样的环刀，刀口向下放在护环内，在试样上再置洁净而湿润的滤纸和透水石各一，最后放下导环和加压上盖。

5．将装有试样的固结容器，准确地放在加压横梁的正中，使加压梁横上的螺栓与加压上盖上的凹部小孔密合，然后装上测微表。

为保证试样与仪器上下各部件之间接触良好，应施加1 Kpa 的预压压力，然后调整测微表，使指针读数不小于8mm 的量程。

6．确定需要施加的各级压力。

加压等级一般为12.5、25.0、50.0、100、200、400、800、1600、3200 Kpa。

第一级压力的大小应视土的软硬程度而定，宜用12.5、25.0 或50.0Kpa。

三轴剪切试验操作规程1、将仪器放在固定位置上，调平仪器。

2、试验前应在各齿轮处加少量机油润滑，打开电源预热20分。

3、三轴试验根据排水情况分为三种类型：即不固结不排水(UU)试验、固结不排水剪（CD）测孔隙水压力(CU)试验和固结排水剪(CD)试验已适用不同工程条件而进行强度指标测定。

4、三轴试验必须制备3个以上性质相同的式样，在不同周围压力下进行试验。

周围压力宜根据工程实际试验要求确定。

5、应变控制式三轴仪由压力式、轴向加压设备、周围压力系统、反压力系统、孔隙水压力系统、轴向变形和体积变化测量系统组成。

6、附属设备：包括击样器、饱和器、切土器、原状土分样器、切土盘、承膜筒和对开圆膜7、在压力室的底座上，依次放上不透水板、试样及不透水试样帽，将橡皮膜筒套在试样外，并用橡皮圈将橡皮腊两端与此同时底座及试样帽分别扎紧。

8、将压力室罩顶部活塞提高，放下压力室罩，将活塞对准试样中心，并均匀地拧紧底座连接螺母。

向压力室注满纯水待压力室顶部排气孔有水溢出时，拧紧排气孔，并将活塞对准测力计和试样顶部。

9、按电控柜面板的围压设定，设置试验需要的围压值，将离合器调到空位，转动空挡手轮，当试样帽与活塞及测力计接触，装上变形指示计，将测力计和变形指示计调至零位。

10、输入工程编号、土样编号、试验方法，剪切速率。

11、关排水阀，开周围压力阀，施加周围压力，开始剪切。

12、试验结束后，关电动机，关周围压力阀，脱开离合器将离合器调至于粗位，转动粗调手轮，将压力室降下，打开排气孔，排除压力室内的水，拆卸压力室罩，拆除试样。

关掉电源，擦洗仪器。

山西春晖工程质量检测有限责任公司。

不排水抗剪强度和不固结不排水抗剪强度不排水抗剪强度和不固结不排水抗剪强度1. 引言不排水抗剪强度和不固结不排水抗剪强度是土力学领域的关键参数，对土体的力学性质和行为状态有着重要的影响。

本文将从深度和广度两个方面，对不排水抗剪强度和不固结不排水抗剪强度展开全面评估，以帮助读者更好地理解这两个概念。

2. 不排水抗剪强度不排水抗剪强度是指在剪切过程中不允许孔隙水流动的情况下土体所能承受的剪切应力。

不排水抗剪强度可以通过三种常用的试验方法来确定：直剪试验、单剪试验和剪曲线试验。

通过这些试验，可以测得土体在不排水条件下的抗剪强度参数，如剪切强度指数和摩擦角等。

3. 不固结不排水抗剪强度不固结不排水抗剪强度是指土体在未经固结处理的状态下，在不排水条件下所能承受的抗剪强度。

针对不固结土体，常用的试验方法有动应力变形试验和无固结剪切试验。

这些试验可以测得不固结土体的强度性质，如无固结剪切强度和剪切模量等。

4. 不排水抗剪强度与不固结不排水抗剪强度的关系虽然不排水抗剪强度和不固结不排水抗剪强度都是土体的重要性质，但它们之间存在着一定的差异。

不排水抗剪强度考虑了存在孔隙水的情况下土体的强度，而不固结不排水抗剪强度则是针对未经固结处理的土体的强度特性。

在实际应用中，需要根据具体情况来选择适用的抗剪强度参数。

5. 个人观点和理解在土力学研究中，不排水抗剪强度和不固结不排水抗剪强度是非常关键的参数。

它们不仅与土体的力学性质和行为状态密切相关，而且对岩土工程的设计和施工具有重要影响。

通过全面评估和理解这两个概念，我们可以更好地把握土体力学的特点和规律，为工程实践提供科学依据。

总结本文从深度和广度两个方面解释了不排水抗剪强度和不固结不排水抗剪强度的概念和意义。

不排水抗剪强度考虑孔隙水的影响，常用的试验方法有直剪试验、单剪试验和剪曲线试验。

而不固结不排水抗剪强度主要针对未固结土体，常用的试验方法有动应力变形试验和无固结剪切试验。

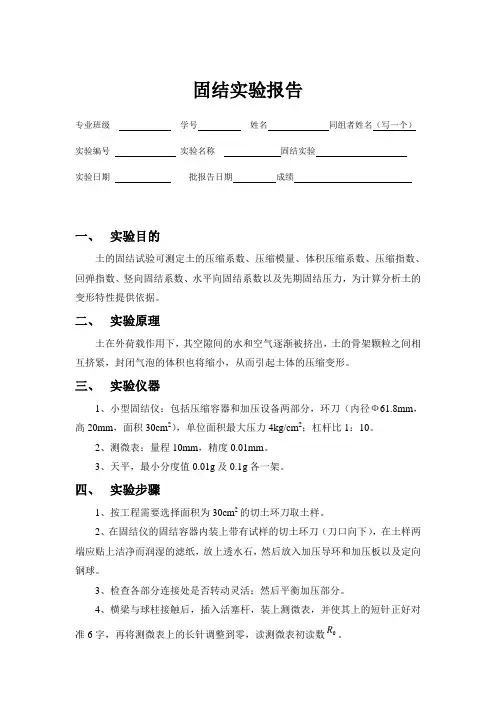

固结实验报告专业班级学号姓名同组者姓名（写一个）实验编号实验名称固结实验实验日期批报告日期成绩一、实验目的土的固结试验可测定土的压缩系数、压缩模量、体积压缩系数、压缩指数、回弹指数、竖向固结系数、水平向固结系数以及先期固结压力，为计算分析土的变形特性提供依据。

二、实验原理土在外荷载作用下，其空隙间的水和空气逐渐被挤出，土的骨架颗粒之间相互挤紧，封闭气泡的体积也将缩小，从而引起土体的压缩变形。

三、实验仪器1、小型固结仪：包括压缩容器和加压设备两部分，环刀（内径Ф61.8mm，高20mm，面积30cm2），单位面积最大压力4kg/cm2；杠杆比1：10。

2、测微表：量程10mm，精度0.01mm。

3、天平，最小分度值0.01g及0.1g各一架。

四、实验步骤1、按工程需要选择面积为30cm2的切土环刀取土样。

2、在固结仪的固结容器内装上带有试样的切土环刀（刀口向下），在土样两端应贴上洁净而润湿的滤纸，放上透水石，然后放入加压导环和加压板以及定向钢球。

3、检查各部分连接处是否转动灵活；然后平衡加压部分。

4、横梁与球柱接触后，插入活塞杆，装上测微表，并使其上的短针正好对R。

准6字，再将测微表上的长针调整到零，读测微表初读数05、加载等级：按教学需要本次试验定为0.5、1.0、2.0、3.0、4.0、每级荷载经10分钟记下测微表读数，读数精确到0.01mm。

然后再施加下一级荷载，以此类推直到第五级荷载施加完毕，记录测微表读数R1、R2、R3、R4、R5。

7、试验结束后，必须先卸下测微表，然后卸掉砝码，升起加压框架，移出压缩仪器，取出试样后将仪器擦洗干净。

五、注意事项1、使用仪器前必须严格按程序进行操作，对仪器不清楚的地方马上问老师2、试验过程中不能卸载，百分表也不用归零。

六、实验数据记录与处理压缩曲线固结试验记录工程编号：试样面积：c㎡仪器编号：试验前试样高度0h：mm 试验日期：试验前孔隙比0e：。

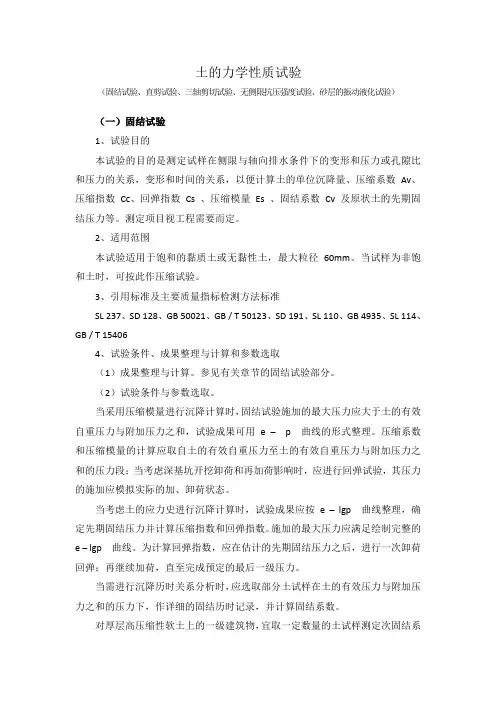

土的力学性质试验（固结试验、直剪试验、三轴剪切试验、无侧限抗压强度试验、砂层的振动液化试验）（一）固结试验1、试验目的本试验的目的是测定试样在侧限与轴向排水条件下的变形和压力或孔隙比和压力的关系，变形和时间的关系，以便计算土的单位沉降量、压缩系数Av、压缩指数Cc、回弹指数Cs 、压缩模量Es 、固结系数Cv 及原状土的先期固结压力等。

测定项目视工程需要而定。

2、适用范围本试验适用于饱和的黏质土或无黏性土，最大粒径60mm。

当试样为非饱和土时，可按此作压缩试验。

3、引用标准及主要质量指标检测方法标准SL 237、SD 128、GB 50021、GB / T 50123、SD 191、SL 110、GB 4935、SL 114、GB / T 154064、试验条件、成果整理与计算和参数选取（1）成果整理与计算。

参见有关章节的固结试验部分。

（2）试验条件与参数选取。

当采用压缩模量进行沉降计算时，固结试验施加的最大压力应大于土的有效自重压力与附加压力之和，试验成果可用 e –p 曲线的形式整理。

压缩系数和压缩模量的计算应取自土的有效自重压力至土的有效自重压力与附加压力之和的压力段；当考虑深基坑开挖卸荷和再加荷影响时，应进行回弹试验，其压力的施加应模拟实际的加、卸荷状态。

当考虑土的应力史进行沉降计算时，试验成果应按 e –lgp 曲线整理，确定先期固结压力并计算压缩指数和回弹指数。

施加的最大压力应满足绘制完整的e – lgp 曲线。

为计算回弹指数，应在估计的先期固结压力之后，进行一次卸荷回弹；再继续加荷，直至完成预定的最后一级压力。

当需进行沉降历时关系分析时，应选取部分土试样在土的有效压力与附加压力之和的压力下，作详细的固结历时记录，并计算固结系数。

对厚层高压缩性软土上的一级建筑物，宜取一定数量的土试样测定次固结系数，用以计算次固结沉降及其历时关系。

（二）直剪试验1、试验目的直接剪切试验是测定土的抗剪强度的一种常用方法。

三轴剪切试验第一节 概述三轴剪切试验被认为是测定土的抗剪强度的一种较完善的方法。

与直剪试验相比，三轴剪节试验有以下优点：1、能控制试验过程中试样的排水条件；2、能量测试样固结和排水过程中的孔隙水应力；3、试样内应力分布均匀。

三轴剪切试验能得到不同条件下土的抗剪强度指标和变形参数。

根据试验过程中排水条件的不同，将三轴试验分为不固结不排水剪（UU ）、固结不排水剪（CU ）和固结排水剪（CD ）等三种类型。

第二节 试验原理和计算公式三轴剪切试试样为圆柱状如图11-1。

试验过程中测量以下参数：1、周围压力，2、竖向应力增量q,3、竖向变形量或竖向应变ε1，4、试样底部的孔隙水应力u,5、试样顶部接排水管量测试样排水量，6、反压力。

不同类型的三轴剪切试验加载过程如下：一、不固结不排水剪（UU ）一组试验通常需四个试样，试验加载顺序如下：1、在每个试样的周围施加相同的初始固结应力，待其固结完成后，量测试样轴向变形量和体积变化；2、对各个试样分别施加不同的围压增量作用，在作用期间不允许试样固结排水，量测由产生的孔隙应力u=1u ∆；3、施加竖向偏应q(q 自零开始增加，至试样破坏时达到最大值qmax)。

施加q 的过程中也不允许试样排水。

在加q 的过程中，量测q 的数值、由q 产生的轴向应变和孔隙水应力u=21u u ∆+∆（2u ∆为由q 产生的孔隙水应力）。

值得注意的是，《土工试验方法标准》（GB/T50123-1999）及其它土工试验标准中规定，对于原状土UU 试验步骤为：施加围压在不排水条件下，量测由产生的孔隙水应力u ，即试样的303σσσ∆+=一次施加，且在作用下不排水，然后施加竖向偏应力q 至试样破坏为止，在加q 的过程中量测q 、轴向应变和孔隙水应力u 。

UU 试验在剪切过程中试样的应力状态为：总应力303301σσσσσσ∆+=+∆+=q （11-1）有效压力：31333/u u u ∆-∆-=-=σσσ （11-2）由UU 试验量测得到孔隙应力系数：⎥⎦⎤⎢⎣⎡∆∆-+==∆-=∆=∆∆=---131231)1(σσσA A B B B A A q u u q u A u B （11-3）上列各式中：;,,,;.,;,,,2132133131u u u q u u q u ∆+∆=∆----∆∆+∆----∆∆---剪量过程中孔隙水应力产生的孔隙水应力增量分别为主应力增量分别为大主应力增量小小主应力和孔隙水应力分别为大主应力σσσσσσA ，.,,数分别为四个孔隙应力系-----B B A二、固结不排水剪（CU ）先给四个试样施加不同的围压，让试样在作用下固结排水（该步骤为将施加初始固结应力和围压增量两步合并），在作用下试样固结完成后，施加轴向偏听偏应力q。

第四章 排水固结法排水固结法：是利用天然在地基土层本身的透水性或设置在地基中的竖向排水体，通过预先在地表进行加载预压或利用建筑物自重使土体中孔隙水逐渐排出、土体逐渐固结，地基土逐渐压密，强度逐步提高的方法，或者利用井点降水，利用插入土中的通电电极使土中水发生渗流以达到区域土体自重应力的增加，从而使土体逐渐压密的方法。

排水固结法由排水系统和加压系统两部分组成。

⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎩⎪⎪⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧--⎪⎩⎪⎨⎧联合法电渗法降低地下水位法真空法堆载法加压系统砂垫层水平排水体塑料排水带袋装砂井普通砂井竖向排水体排水系统排水固结 排水系统：主要在于改变地基原有的排水边界条件，增加孔隙水排出的途径，缩短排水距离。

该系统是由水平排水层和竖向排水体构成。

可以由在土中打设的砂井、袋装砂井、或塑料排水带等竖向排水体同地面铺设的砂石垫层构成；也可以利用天然地基中夹粉砂薄层的“千层糕”状土；当软土层较薄，或土的渗透性较好时，而施工工期允许时，可仅在地表铺设一定厚度的砂垫层作为排水系统。

加压系统：起固结作用的荷载，使地基土的固结压力增加而产生固结。

根据排水系统和加压系统的不同，排水固结法可分为：堆载预压法；砂井（袋装砂井、塑料排水带）堆载预压法；真空（砂井、袋装砂井、塑料排水带）预压法；堆载——真空预压法、降水预压法和电渗法。

降水预压法和电渗法费用较高，在我国工程应用极少。

堆载预压法和砂井预压法的区别：堆载预压法是利用天然地基作为排水系统，其固结排水过程是一维排水过程；而砂井预压法则是在地基中设置了竖向排水体，其固结排水过程为三维排水过程。

如果饱和软土较薄（〈5m 〉或固结系数较大（s cm c v /1022->）或土层内为“千层糕”状土时，则不需要很长时间就可获得较好的预压效果；反之，饱和粘土层比较深厚（10m ），而固结系数又较小（s cm c v /1023-<），则排水固结所需的时间很长，堆载预压的地基就受到了限制，则宜在软土中设置竖向排水体。

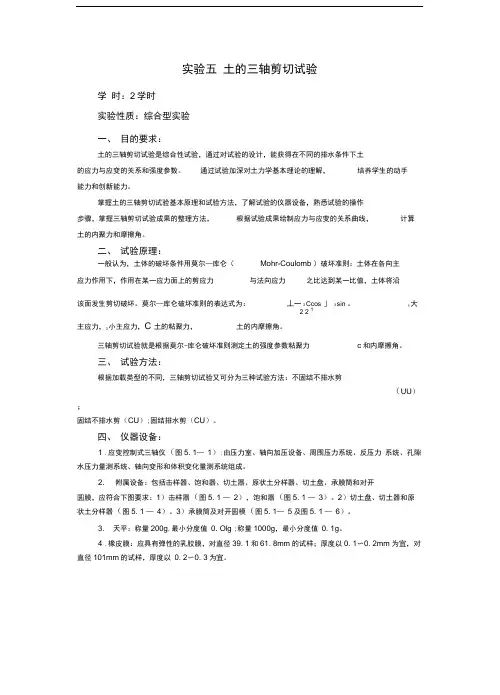

实验五土的三轴剪切试验学时：2学时实验性质：综合型实验一、目的要求：土的三轴剪切试验是综合性试验，通过对试验的设计，能获得在不同的排水条件下土的应力与应变的关系和强度参数。

通过试验加深对土力学基本理论的理解，培养学生的动手能力和创新能力。

掌握土的三轴剪切试验基本原理和试验方法，了解试验的仪器设备，熟悉试验的操作步骤，掌握三轴剪切试验成果的整理方法，根据试验成果绘制应力与应变的关系曲线，计算土的内聚力和摩擦角。

二、试验原理：一般认为，土体的破坏条件用莫尔—库仑（Mohr-Coulomb ）破坏准则：土体在各向主应力作用下，作用在某一应力面上的剪应力与法向应力之比达到某一比值，土体将沿该面发生剪切破坏。

莫尔—库仑破坏准则的表达式为：丄一 3 Ccos 」 3 sin 。

1大2 2 1C 土的粘聚力，土的内摩擦角。

主应力，3小主应力，三轴剪切试验就是根据莫尔-库仑破坏准则测定土的强度参数粘聚力c和内摩擦角。

三、试验方法：根据加载类型的不同，三轴剪切试验又可分为三种试验方法：不固结不排水剪（UU）；固结不排水剪（CU）;固结排水剪（CU）。

四、仪器设备：1 .应变控制式三轴仪（图5. 1—1）:由压力室、轴向加压设备、周围压力系统、反压力系统、孔隙水压力量测系统、轴向变形和体积变化量测系统组成。

2. 附属设备：包括击样器、饱和器、切土器、原状土分样器、切土盘、承膜筒和对开圆膜，应符合下图要求：1）击样器（图5. 1 —2），饱和器（图5. 1 —3）。

2）切土盘、切土器和原状土分样器（图5. 1 —4）。

3）承膜筒及对开圆模（图5. 1—5及图5. 1 —6）。

3. 天平：称量200g,最小分度值0. Olg ;称量1000g，最小分度值0. 1g。

4 .橡皮膜：应具有弹性的乳胶膜，对直径39. 1和61. 8mm的试样；厚度以0. 1〜0. 2mm 为宜，对直径101mm的试样，厚度以0. 2〜0. 3为宜。

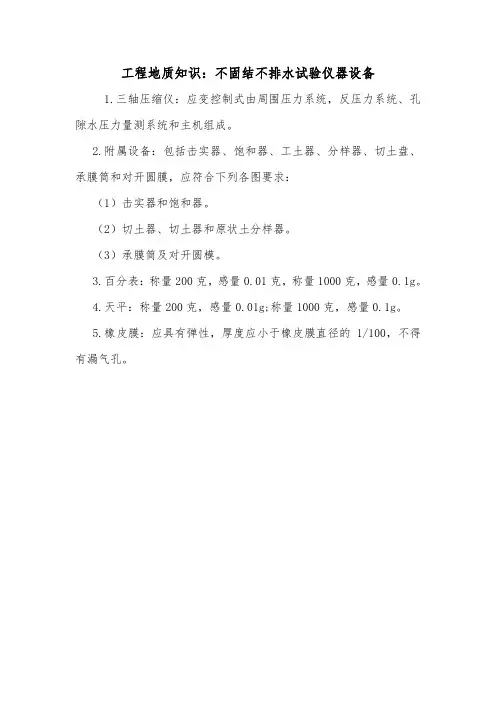

工程地质知识：不固结不排水试验仪器设备
1.三轴压缩仪：应变控制式由周围压力系统，反压力系统、孔
隙水压力量测系统和主机组成。
2.附属设备：包括击实器、饱和器、工土器、分样器、切土盘、
承膜筒和对开圆膜，应符合下列各图要求：
（1）击实器和饱和器。
（2）切土器、切土器和原状土分样器。
（3）承膜筒及对开圆模。
3.百分表：称量200克，感量0.01克，称量1000克，感量0.1g。
4.天平：称量200克，感量0.01g;称量1000克，感量0.1g。
5.橡皮膜：应具有弹性，厚度应小于橡皮膜直径的1/100，不得
有漏气孔。

第二章排水固结法2.1概述软粘土地基：含水量大、透水性差，强度低，高压缩性；沉降变形大，持续时间较长；地基承载力和稳定性均难以满足工程要求，需要采取某种工程措施。

排水固结法是处理软粘土地基最基本有效方法之一。

该方法先在地基中设置砂井等竖向排水体系，对场地先行加载预压、或利用建筑物自重分级逐渐加载，使土体在孔隙水的排出过程中逐渐固结。

排水固结法可以有效地解决两方面问题：(1)沉降变形问题。

地基沉降在加载预压期间大部或基本完成，建筑物使用期不致产生过大的基础沉降变形；(2)稳定性问题。

地基土的抗剪强度加速增长，从而有效地提高地基士的承载力和稳定性。

排水固结法：(1)排水系统：竖向排水体—普通砂井袋装砂井塑料排水板水平排水体—砂垫层(2)加压系统：堆载法真空法降低地下水位法电渗法联合法2.2基本原理2.2.1 地基排水固结的基本原理饱和软粘土地基在荷载作用下，随着孔隙中的水被慢慢挤出：(1)孔隙体积逐渐减小，地基发生固结变形；(2)超孔隙水压力逐渐消散，有效应力逐渐增高，地基土的强度逐步增长。

图2-1表明，当地基土的天然周结压力为σ0′时，其孔隙比为e0，在e～σ′坐标上其相应点为 a 点。

当压力增加△σ′，固结终止时变为 c 点，孔隙比减小△e，曲线abc称为压缩曲线。

与此同时，抗剪强度与固结压力成正比由 a 点提高到 c 点。

由此可见，地基士受压固结时。

一方面孔隙比减小而产生压缩，另一方面抗剪强度得以提高。

如从c点卸除压力△σ′，则土体发生膨胀．图中 cef即为卸荷膨胀曲线；若从 f 点再加压△σ′，土体发生再压缩，沿虚线变化到 c′。

从其再压缩曲线fgc′可知，固结压力同样从σ0′增加△σ′，而孔隙比减小值为△e′，显然△e′≤△ e 。

图2-1 地基土的压密原理显然，如果在地基土层上先施加一个和上部结构荷载相同的压力进行预压，使土层固结（相当于压缩曲线 abc ），然后卸除荷载（相当于膨胀曲线 cef ）再建造建筑物（相当于再压缩曲线 fgc ' ），此时建筑物所引起的沉降即可大为减小。

实训六固结试验一、实训时间与课时二、实训名称与内容1、固结实验2、固结实验是将天然状态下的原状土或人工制备的扰动土，制备成一定规格土样，然后置于固结仪内，在不同荷载和在完全侧限条件下测定土的压缩变形。

三、实训目的与要求1、试验的目的是测定试样在侧限与轴向排水条件下，变形和压力或孔隙比E等指标。

和压力的关系，绘制压缩曲线，以便计算土的压缩系数 、压缩模量s2、通过各项压缩性指标，可以分析、判断土的压缩特性和天然土层的固结状态，计算土工建筑物及地基的沉降等。

四、实训场地、仪器与设备1、实训楼土工实训室2、固结仪；环刀:面积30cm2，高2cm；天平；测微表；秒表；烘箱；修土刀；称量盒；滤纸等。

五、实训步骤与方法1、实训步骤（1）根据工程要求，用环刀（50cm3）切取试样备用，并测出土样的密度、含水量、和比重。

(参见前面的试验)（2）把下护环和大的透水石放入固结容器，并放上一张滤纸。

（3）将带有环刀的试样，刃口向下小心地装入压缩容器的下护环内。

（4）再套入上护环，放上滤纸和稍小的透水石，最后放上加压盖。

（5）轻抬杠杆，将装好试样的压缩容器放在加压台的正中，使加压横梁的凹槽与加压盖的钢珠紧密结合，然后装上测微表（百分表），并预调百分表大于6mm以上，并检查表是否灵敏和垂直。

（学生在试验前应熟悉测微表如何读数。

）（6）在砝码吊盘上加相当于试样受压约为1kPa的预压荷载，使固结仪的各部分接触良好，并调平加压杠杆，然后调整测微表，使其大指针归零。

（7）卸去预压荷载，施加第一级荷载，其大小可视土的软硬程度或工程情况一般采用25、50、100、200、300、400 kPa ，或按设计要求，模拟实际加荷情况进行调整。

（8）在加荷同时开动秒表计时，按规定的时间读数，做完一级，再加下一级荷载，直至全部荷载完成。

在试验过程中，应始终保持加压杠杆的平衡。

（9）试验结束后，迅速拆去测微表，卸除砝码，取出环刀，把仪器擦干净。

土工试验固结试验17 固结试验17．1 一般规定17．1．1 土样应为饱和的细粒土。

当只进行压缩试验时，可用于非饱和土。

17．1．2 渗透性较大的细粒土，可进行快速固结试验。

17．2 标准固结试验17．2．1 本试验所用的仪器设备应符合下列规定：1 固结容器：由环刀、护环、透水板、加压上盖和量表架等组成。

环刀、透水板的技术性能和尺寸参数应符合现行国家标准《土工实验仪器环刀》SL 370切土环刀及相关标准的规定(图17．2．1)。

图17．2．1 固结容器示意图1-水槽；2-护环；3-环刀；4-导环；5-透水板；6-加压上盖；7-位移计导杆；8-位移计架；9-试样2 加压设备：可采用量程为5kN～10kN的杠杆式、磅秤式或其他加压设备，其最大允许误差应符合现行国家标准《土工试验仪器固结仪第1部分：单杠杆固结仪》GB／T 4935．1、《土工试验仪器固结仪第2部分：气压式固结仪》GB／T 4935．2的有关规定。

3 变形测量设备：百分表量程10mm，分度值为0．01mm，或最大允许误差应为±0．2％F．S的位移传感器。

4 其他：刮土刀、钢丝锯、天平、秒表。

17．2．2 标准固结试验应按下列步骤进行：1 根据工程需要，切取原状土试样或制备给定密度与含水率的扰动土试样。

制备方法应按本标准第4．3节、第4．4节执行。

2 冲填土应先将土样调成液限或1．2倍～1．3倍液限的土膏，拌和均匀，在保湿器内静置24h。

然后把环刀倒置于小玻璃板上用调土刀把土膏填入环刀，排除气泡刮平，称量。

3 试样的含水率及密度的测定应符合本标准第5．2．2条、第6．2．2条的规定。

对于扰动试样需要饱和时，应按本标准第4．6节规定的方法将试样进行饱和。

4 在固结容器内放置护环、透水板和薄滤纸，将带有环刀的试样小心装入护环，然后在试样上放薄滤纸、透水板和加压盖板，置于加压框架下，对准加压框架的正中，安装量表。

5 为保证试样与仪器上下各部件之间接触良好，应施加1kPa的预压压力，然后调整量表，使读数为零。

固结不排水试验结果固结不排水试验是一种常用的地质工程试验方法，用于评估土壤的工程性质和水文特性。

本文将针对固结不排水试验的结果进行分析和总结，探讨其对地质工程设计和施工的影响。

固结不排水试验是在完全封闭的条件下进行的，试验过程中土样不允许排水。

通过施加一定的应力，观察土样的变形和应力的变化，从而判断土壤的固结特性和抗剪强度。

试验结果直接反映了土体在不可排水条件下的力学性质，对于土壤的工程设计和施工具有重要的参考价值。

试验结果主要包括土样的固结压缩性、剪切强度和固结应力等参数。

首先，固结压缩性是指土样在施加垂直应力的作用下发生的压缩变形。

通过试验可以得到土样的固结压缩曲线，进一步分析土壤的固结特性和变形行为。

固结压缩性的结果对于地基沉降和沉降速率的预测具有重要意义，可以指导地基处理和建筑物的设计。

剪切强度是评价土壤抗剪性能的重要参数。

通过固结不排水试验，可以得到土样的剪切强度参数，如黏聚力和内摩擦角。

这些参数可以用于土壤的稳定性分析和土体的承载力计算，对于工程施工和地基设计具有重要的指导作用。

固结应力是指土样在固结不排水条件下受到的应力。

通过试验可以确定土样在不同深度和时间下的固结应力分布，从而了解土壤的应力状态和变化规律。

固结应力的结果对于地下结构的设计和土壤力学参数的确定具有重要意义，可以准确评估土体的稳定性和变形特性。

固结不排水试验结果对地质工程设计和施工具有重要的影响。

通过分析土样的固结压缩性、剪切强度和固结应力等参数，可以预测地基沉降和沉降速率、评估土壤的稳定性和承载力，指导地基处理和建筑物的设计。

因此，在地质工程实践中，固结不排水试验是一项重要的技术手段，其结果对于确保工程的安全和可靠具有重要作用。
