中性造纸施胶剂

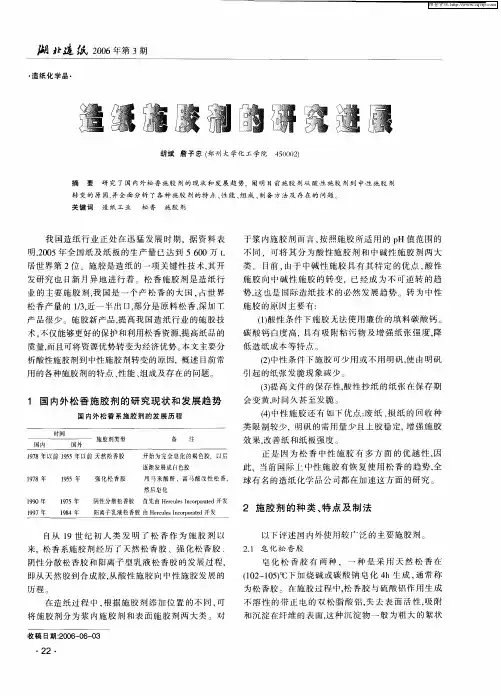

于浆 内施胶 剂 而言 。 照施 胶 所适 用 的 ｐ 按 Ｈ值 范 围的 不 同 ，可 将 其 分为 酸 性施 胶 剂和 中碱性 施 胶 剂两 大 类 。 目前 ， 由于 中碱 性 施胶 具 有 其特 定 的优 点 。 性 酸
施 胶 向中碱 性 施 胶 的转 变 ，已经 成 为 不 可逆 转 的趋
自从 ｌ ９世 纪 初 人 类 发 明 了 松 香 作 为施 胶 剂 以 来 。松香 系施胶 剂经 历 了天 然松 香胶 、强 化 松香 胶 、 阴性 分散 松香 胶 和 阳离 子 型乳液 松 香胶 的 发展 过程 ， 即从 天然 胶到 合成 胶。 从酸 性施 胶 向中性 施胶 发展 的
期 选 纸 ２ ６ 第３ ｝ ０年 期 ０
凝块 纤维 表 面分 布不 均 。其 生产 成 本较低 ， 在 工艺 过 中 ， 述两 种做 法 同时使 用 。分 散松 香胶 制 备方 法 不 上 外 乎 三种 ：
程 简单， 于控 制 和制 备， 易 主要 用 于小 型造纸 厂 。
另 一种 是对 天 然 松 香 ．采 用 马来 酸 或 富 马酸 进
１７ ９８年
１５ ９５年
强 化松 香胶
用 马 来酸 酐 、富马酸 改性松 香 ． 然后皂化
１ １年 离 液 蒋 №ｎｏｒ ：年 阳 松 兰ｒ ｒｅ发 ２施ｘ０种 、点＾ 法 ９ ９ ∞ ８ ９ ４ 兰 香南ｃｕｎｄ 开 ７ 。 子 胶先ｕｌｃａ 发 乳 Ｈｌｅｒ耳 ｅｓｒｅ ｅｍ ｌｐ静 由ｓ ｐＵ Ｉ ｏｔ ｃａ ｄ ｏｔ 开 ｌ 、， 制 胶１ ¨ 特１ ｎ Ｊ 的 类 。ｎ １ １ 鑫 、 及 ． ４ ，
和沉 淀在 纤维 的表 面， 种沉 淀 物一 般 为粗 大 的絮 状 这
在 造纸 过 程 中 ， 据 施胶 剂 添加 位 置 的不 同 ， 根 可 将 施 胶剂 分为 浆 内施 胶剂 和表 面施 胶 剂两 大 类 。对

抄纸添加剂的应用几乎全部类型的纸，都很少是只用纸浆抄造的，大部分纸起码需要添加、松香、淀粉等各种添加剂。

抄纸添加剂有内用化学品（湿部添加剂）和外用化学品（在施胶压榨后过程中二次加工用），这些添加剂从自然到合成高分子，其范围很广，而且一种商品添加剂又具有多种功能。

1.功能性添加剂 (1)浆内施胶剂施胶剂是为防止液体向纸中渗透而添加的化学品。

具有亲水基团和疏水基团，可给予纸张耐水性、耐油性和强度等各种特性。

浆内施胶剂大致可分为松香系施胶剂、合成施胶剂和中性施胶剂3大类。

以合成强化松香施胶剂为例，其生产是将松香加热熔化后加入，在150～200℃加热，举行Diels-Alder环化加成反应，其反应式暗示如下：因为用量不同，而得到强化程度不同的马来松香。

然后使强化松香与碱举行皂化反应制成皂膏，所得皂膏经喷雾干燥，即为成品。

生产工艺流程参见图10-24，工艺解释如下：①将100份的松香置于高温反应釜D101中，在100～150℃下加热熔化，待松香所有熔化后加入6～7份，搅拌并升温至200℃，共热反应2h。

然后趁热出料到冷却固化槽F101中，待松香充分冷却固化后，经粉碎机L101粉碎，经L102过100目筛。

②将100份粉碎后的强化松香投入皂化釜D102中，加入140份10％的水溶液，在80℃加热搅拌反应3～4h，生成皂膏。

皂化反应后生成的皂膏送喷雾干燥塔L104干燥，即得成品（国产产品有115,103两种规格）。

图10-24强化松香施胶剂生产工艺流程图 (2)增加剂纸张增加剂按其用法办法可分为内添加型纸张增加剂和表面添加型纸张增加剂。

内添加型纸张增加剂又可分为增强干强的纸张干增加剂和增强湿强的纸张湿增加剂。

常用的干增加剂阳离子淀粉的生产原理与工艺如下。

在碱性条件下，淀粉与醚化剂3-氯-2-羟丙基三甲基氯化铵（在碱性条件下快速脱氯化氢而转化为氯化环氧丙基三甲基铵）发生醚化反应，生成阳离子淀粉醚。

按照反应条件不同，醚化剂用量不同，所得产品的取代度不同。

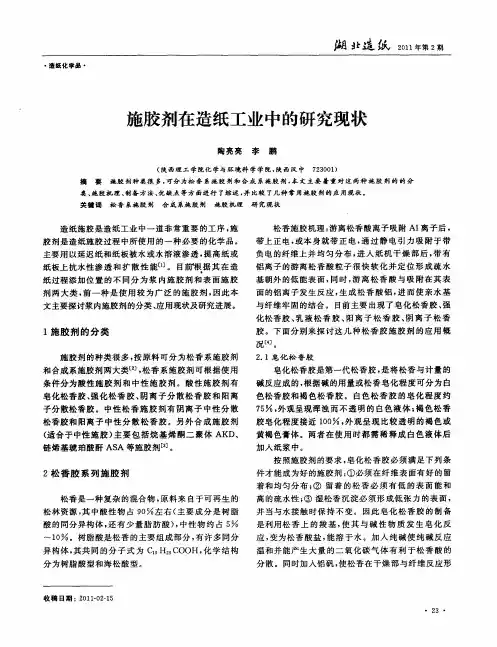

铝离 子 的游 离松 香 酸 粒 子 很快 软化 并 定 位 形 成 疏 水
基 朝 外 的低 能表 面 ， 同时 ， 离 松 香 酸 与 吸 附在 其 表 游
面 的铝离 子 发生 反 应 ， 成 松 香 酸 铝 ， 而 使 亲水 基 生 进 与纤 维牢 固的结合 。 目前 主要 出现 了皂 化 松香 胶 、 强 化松 香胶 、 液 松 香 胶 、 乳 阳离 子 松 香 胶 、 阴离 子 松 香 胶 。下 面分 别来 探 讨这 几 种松 香 胶 施 胶 剂 的应 用 概
２松 香 胶 系 列 施 胶 剂
松香 是一 种 复杂 的混 合 物 ， 料来 自于可 再 生 的 原
松林 资 源 ， 中酸性 物 占 ９ 左 右 （ 其 Ｏ 主要 成 分 是 树 脂
件 才 能成 为好 的施胶 剂 ： ①必 须 在纤 维 表 面有 好 的 留
着 和均 匀分 布 ； 留着 的松 香 必 须 有 低 的 表 面 能 和 ② 高 的疏 水性 ； 湿 松香 沉 淀 必 须形 成 低 张 力 的表 面 ， ③
乳 液 松香 胶 即 所 谓 高 分 散 松 香 胶 （ 阴离 子 松 香
胶 ） 又称 为 第 三 代 松 香 胶 ， 白色 乳 液 。 一 般 含 有 ， 呈
９ 以上 游 离 松 香 酸 ， Ｈ 在 ７ ０以 下 ， 含 量 为 Ｏ ｐ ． 固
５ 左 右 。胶 乳 颗 粒 细 小 ， 在 室 温 下 贮 存 较 长 时 Ｏ 能
到 （ ０ ０ ℃ ， 两 者混合 并 通过 高 压 匀质 器 使 之乳 ８ ￣９ ） 将
化 ， 速冷 却 到 ４ ℃ 以下 ， 迅 ０ 制得 稳 定 松 香 胶 乳 。逆 转 法 主要 将 松香在 高温 （ ２ － ２ ０ ℃下 熔 化 ， 入 油溶 １ ０－ ０ ） － 加

聚乙烯亚胺的衍生物在造纸上的应用王雪娟施士焱( 武汉市强龙化工新资料有限责任企业，武汉430023)造纸工业是以纤维为原料的化学加工业，纸张的很多特别的优胜性能( 如抗水性、抗油性、湿强度、光滑性、印刷适性、柔嫩性等等 ) 都需要经过各样化学品的应用来实现。

目前，我国造纸工业正在由酸性施胶向中性施胶转变， AKD施胶剂 ( 烷基烯酮二聚体分别液 ) 是造纸工业目前使用最宽泛的中性施胶剂。

1聚乙烯亚胺的衍生物有着屈指可数的特征聚乙烯亚胺 (PEI) 的衍生物是造纸工业和造纸化学品生产中使用宽泛的聚合物胶体，聚乙烯亚胺单体是一种三元环化合物，因为三元环的不稳固性，在适合的催化剂的催化下，可开环聚合生成不一样分子量的聚乙烯亚胺(PEI) 。

在以上聚合物分子简式中，均含有伯胺、仲胺、叔胺。

而在伯胺、仲胺分子上的开朗H，均能够持续聚合反响，形成大分子化合物。

依据文件报道，聚乙烯亚胺分子中，伯胺：仲胺：叔胺 =1：2：1，可见聚乙烯亚胺属于高支链度聚合物，它能够与水无穷互溶。

聚乙烯亚胺配制成 10％水溶液，其溶液 pH 值高达 10～12，聚乙烯亚胺还有一个显然的特色是，其水溶液拥有正电荷性，正电荷性的强弱与催化机理亲密有关，采纳不一样的催化剂，可获取不一样正电荷的聚乙烯亚胺；正电荷性的强弱与溶液的酸碱性亲密有关：溶液呈碱性状态，正电荷值大约在 20％～ 30％左右，跟着溶液 pH 值降落，正电荷值不停提升，当溶液是中性状态时，正电荷值可达 50％左右，溶液呈酸性状态时，正电荷值可高达70％左右。

正因为聚乙烯亚胺有这些屈指可数的特征，为其在不一样工业领域获取宽泛的应用供给了理论依照。

特别是在造纸工业领域中带有宽泛的应用性，既能够做助留剂、助滤剂，又能够做湿加强剂，中性施胶剂，特别是做湿加强剂，请同意我引用一下浙江理工大学留日博士生的话：“在众多含有N 原子高聚物分子中，聚乙烯亚胺作湿加强剂用成效最正确，机理是什么，目前还没有研究清楚。
