【专项习题】南昌电压和电阻测试卷(含答案解析)

电压电阻达标检测卷（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．小明想探究某电阻的阻值R，与温度t的关系，设计了如下图所示的电路，其中，定值电阻R o＝20 Ω，电源电压U＝3 V。

他把该电阻放在不同的温度下做实验，得到了不同温度下该电阻的阻值（如下表）。

(1)由表中数据得出，该电阻的阻值R t与温度t的数学关系式为_____；(2)通过计算说明，当温度为0℃时，小明观察到实验中电压表的示数为多少？_____(3)在实验过程中，小明发现：温度较高时，随温度的上升，电压表示数变化不明显。

经检查，电路连接正常，各元件没有损坏。

你认为小明发现的情况可能是什么原因造成的？_____【答案】R t=0.5t+20； 1.5V；当温度较高时，该电阻阻值较大，定值电阻阻值相对于该电阻过小，导致电压表示数变化不明显。

【解析】【详解】(1)[1]从表中数据可以看出，电阻阻值R t与温度的关系为t200.5R t=+；(2)[2]当t=0℃时，R t =20欧，根据欧姆定律得：0t3V0.075A20Ω20ΩU UIR R R=++＝＝＝，定值电阻R0上的电压000.075A20Ω 1.5VU IR==⨯=；(3)[3]当温度较高时，该电阻阻值较大，定值电阻阻值相对于该电阻过小，分压作用小，导致电压表示数变化不明显。

2．徐宁同学设计了如图所示的电路图，进行“探究导体电阻大小与导体长度的关系”的实验，在A、B间接入下表中待研究的电阻丝，电源电压U恒定，忽略温度对灯丝电阻的影响（电阻丝用电阻符号表示）：序号材料长度横截面积1锰铜合金丝L S2镍铬合金丝L S3镍铬合金丝L2S4镍铬合金丝2L S（1）徐宁应选择序号为_________的两根电阻丝来进行实验探究．（2）她正确选择后，将电阻丝分别接入A、B间，闭合开关，通过观察电流表示数大小来比较电阻丝电阻的大小，这种研究方法叫__________．实验中，两次电流表指针均有偏转，但第一次的示数大于第二次的示数，说明第一次接入的电阻丝阻值__________（选填“较大”或“较小”）；（3）若实验过程中只有一根粗细均匀的锰铜合金丝可供选择，那么她能否利用上述电路研究电阻大小与导体横截面积的关系？____________（选填“能”或“不能”）．【答案】2、4 转换法较小能【解析】【详解】(1)[1]为了探究导体电阻大小与导体长度的关系，要保持材料和横截面积相同，观察表中数据可知，序号为2和4的，材料一样，都是镍铬合金丝，横截面积一样，大小都是S，长度不一样，这两跟电阻丝符合要求；(2)[2]闭合开关后，电流表示数越大，电路中的总电阻越小，电阻丝电阻越小，电流表示数越小，电路中的总电阻越大，电阻丝电阻越大，通过观察电流表示数大小来比较电阻丝电阻的大小，这种研究方法叫转换法；[3]第一次的电流表示数大于第二次的电流表示数，根据欧姆定律的变换式可知，第一次的电路总电阻较小，即第一次接入的电阻丝阻值较小；(3)[4]实验过程中只有一根粗细均匀的锰铜合金丝可供选择，要探究电阻大小与导体横截面积的关系，可以把这根锰铜合金丝剪取一半，接入电路做实验，然后再把两根锰铜合金丝缠绕在一起，再接入电路做实验，这样两次实验，电阻丝的材料一样，长度一样，只是横截面积不同；这样是可以探究电阻大小与导体横截面积的关系．3．在“探究影响导体电阻大小的因素”实验中，小军设计了如图所示电路．a、b间接导体．（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是________．连接电路时应将其处在________状态．（2）为了粗略判断a、b两点间导体电阻的大小，可观察________．这种方法叫________．（3）实验时小军发现手边有一根较长的金属丝，他可以探究导体是否与________和________有关．（4）另有甲、乙两位同学分别对小军的电路做了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表，你认为________同学的改进更好一些，理由是________．【答案】开关断开灯泡的亮度转换法长度横截面积乙灯泡可以保护电路【解析】【分析】【详解】（1）缺少电路的基本组成元件开关；在连接电路时开关应处于断开状态，这是为了防止电路中有短路的地方而导致损坏用电器；（2）因为通过灯泡的电流越大，灯泡越亮，因此a、b间的电阻越大，电路中的电流越小，灯泡的越暗；反之，灯泡越亮；故根据灯泡的亮度反映a、b间电阻的大小；物理学中的这种研究问题的方法叫做转换法；（3）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关：当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成；当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成；当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成；所以他可以探究导体是否与导体的长度和导体的横截面积有关．（4）将灯泡换为电流表，a、b间的电阻决定电路中的电流，因此，当a、b间电阻过小时，电流会过大，电路可能会被烧坏；在原电路中串联一个电流表，因为有灯泡的存在，可以起到保护电路的作用．因此乙同学的方案更好．4．（1）用如图所示的电路探究并联电路中的电流关系。

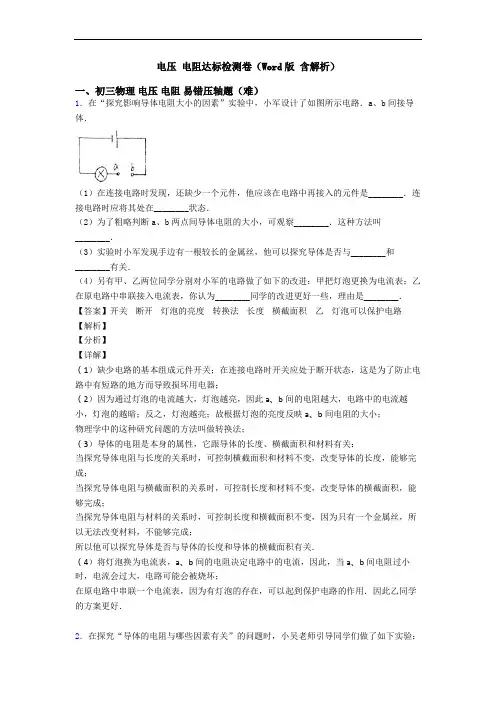

电压电阻达标检测卷（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．在“探究影响导体电阻大小的因素”实验中，小军设计了如图所示电路．a、b间接导体．（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是________．连接电路时应将其处在________状态．（2）为了粗略判断a、b两点间导体电阻的大小，可观察________．这种方法叫________．（3）实验时小军发现手边有一根较长的金属丝，他可以探究导体是否与________和________有关．（4）另有甲、乙两位同学分别对小军的电路做了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表，你认为________同学的改进更好一些，理由是________．【答案】开关断开灯泡的亮度转换法长度横截面积乙灯泡可以保护电路【解析】【分析】【详解】（1）缺少电路的基本组成元件开关；在连接电路时开关应处于断开状态，这是为了防止电路中有短路的地方而导致损坏用电器；（2）因为通过灯泡的电流越大，灯泡越亮，因此a、b间的电阻越大，电路中的电流越小，灯泡的越暗；反之，灯泡越亮；故根据灯泡的亮度反映a、b间电阻的大小；物理学中的这种研究问题的方法叫做转换法；（3）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关：当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成；当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成；当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成；所以他可以探究导体是否与导体的长度和导体的横截面积有关．（4）将灯泡换为电流表，a、b间的电阻决定电路中的电流，因此，当a、b间电阻过小时，电流会过大，电路可能会被烧坏；在原电路中串联一个电流表，因为有灯泡的存在，可以起到保护电路的作用．因此乙同学的方案更好．2．在探究“导体的电阻与哪些因素有关”的问题时，小吴老师引导同学们做了如下实验：（1）猜想：导体电阻可能与导体材料、长度、温度、_______等有关．（2）实验时，若想探究导体的长度对导体电阻的影响，可选如上图所示的________图．（3）测量时将所测得的数据进行处理后，作出了电阻丝的电阻与电阻丝的长度的关系图象，如下图甲所示．分析图象可得出，导体的电阻与长度的关系是_______．（4）在实验过程中小黄组的电流表损坏了，但聪明的小黄同学就将探测的电阻丝接入图乙中的AB两点之间，并通过观察灯泡的亮度来粗略比较电阻大小，这种物理研究方法叫_________法．（5）小黄组的同学觉得通过观察小灯泡的亮度来比较电阻大小时，认为观察不明显，于是小黄组的同学找老师换来新的小量程电流表分别对图乙的电路作了如下的改进：其中小兵同学把灯泡更换为电流表；小勇同学在原电路中串联入电流表，你认为_________同学的改进更好一些（忽略灯丝电阻变化）．【答案】横截面积乙长度越长，电阻越大转换小勇【解析】【分析】【详解】(1)猜想：导体电阻可能与导体材料、长度、温度、横截面积等有关；(2)探究导体的长度对导体电阻的影响，要保持导体的材料、横截面积相同，改变导体的长度，所以应选用乙图进行探究；(3)分析图象可得出，导体的电阻与长度的关系是成正比；(4)将电阻丝接入A. B两点间，闭合开关，电阻的大小转换为灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小，这种方法叫转换法；(5)将灯泡换为电流表，当电路中电阻过小时，电流会过大，电路可能会被烧坏；在原电路中串联一个电流表，灯泡可以起到保护电路的作用．因此小勇同学的方案更好，可以起到保护电路的作用．3．小明选用了一些实验器材来探究“串、并联电路中电流及电压的关系”实验：（1）小明设计了如图甲所示的电路图，并用电流表测量a、b、c三处的电流，电流表示数如表1．表1：Ia/A Ib/A Ic/A0.180.180.36表2：U ab/V U bc/V U ac/V2.5_____ 4.5小明同学分析数据后得出结论：并联电路中各支路电流相等．小华认为他得出的结论是错误的，请你说说下一步怎么做，可以证明小明的观点是错误的：_____．（2）为了探究串联电路中电压的关系，小明设计了如图乙所示的电路图，并进行实验．测量完L1两端的电压后，在测量L2两端的电压时，为了节省时间，小明将电压表的b接点不动，只断开a接点，并改接到c接点上，你认为小明的操作的错误之处是_____．（3）图乙中，小明通过实验操作，测得ab、ac间电压表示数如表2，其中bc间电压如图丙所示，小华认为小明在测量bc间电压时的操作还有待改进，应该_____．（4）小明按如图丁连接好电路，正确操作后，测得a、b、c三处的电流记I a、I b、I c，测得ab、bc、ac两点间的电压为U ab、U bc、U ac．下列说法中正确的是_____；A．I a＞I b＞I c B．I a＝I b＝I c C．I a＜I b＜I c D．U ab＝U bc＝U ac（5）在进行图乙所示实验时小明同学误将电流表当成电压表并联在了ab两端，闭合开关后，_____（选填“L1”、“L2”或“L1和L2）能发光．【答案】换另外两个规格不同的灯泡重做实验电压表正负接线柱接反换用0-3V量程测量 B L2【解析】【分析】【详解】（1）一次实验数据得出的结论具有偶然性，且根据电流数据都为018A，则可知实验时选用了两只相同的灯泡，为得出普遍结论，应换另外两个规格不同的灯泡重做实验，并多次实验，然后得出结论；（2）题中的做法，将电压表的b接点不动，只断开a接点，并改接到c接点上，此时闭合开关，流过电压表的电流方向是相反的，指针会倒转，即此时电压表正负接线柱接反；（3）根据表2数据结合串联电路的电压规律知U ac的电压应为2V，根据图丙的指针位置可知，电压表使用了大量程，可见选择量程过大了，为了读数更精确，接下来应该，断开开关，换用0-3V量程测量；（4）由串联电路中各处的电流相等可知，AC错误，B正确；由串联电路中总电压等于各分电压之和可知，D错误；故选B．（5）进行图乙实验时将电流表当成电压表并联在了ab两端时，由于电流表电阻很小，相当于导线，故L1被短路不能发光，能发光的是L2，【点睛】重点是探究串并联电路电流特点和电压特点的实验，注意电流表的量程的选择和正负接线柱要正确，多次实验时，应选择不同的实验器材，避免实验的偶然性，使结果更有说服力、更具普遍性．．4．光敏电阻的阻值随着入射光的强弱而改变。

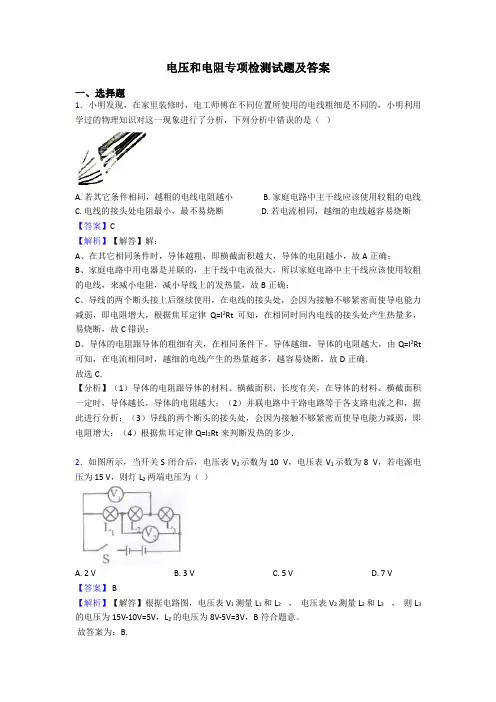

电压和电阻专项检测试题及答案一、选择题1．小明发现，在家里装修时，电工师傅在不同位置所使用的电线粗细是不同的，小明利用学过的物理知识对这一现象进行了分析，下列分析中错误的是（）A. 若其它条件相同，越粗的电线电阻越小B. 家庭电路中主干线应该使用较粗的电线C. 电线的接头处电阻最小，最不易烧断D. 若电流相同，越细的电线越容易烧断【答案】C【解析】【解答】解：A、在其它相同条件时，导体越粗，即横截面积越大，导体的电阻越小，故A正确；B、家庭电路中用电器是并联的，主干线中电流很大，所以家庭电路中主干线应该使用较粗的电线，来减小电阻，减小导线上的发热量，故B正确；C、导线的两个断头接上后继续使用，在电线的接头处，会因为接触不够紧密而使导电能力减弱，即电阻增大，根据焦耳定律Q=I2Rt可知，在相同时间内电线的接头处产生热量多，易烧断，故C错误；D、导体的电阻跟导体的粗细有关，在相同条件下，导体越细，导体的电阻越大，由Q=I2Rt 可知，在电流相同时，越细的电线产生的热量越多，越容易烧断，故D正确．故选C．【分析】（1）导体的电阻跟导体的材料、横截面积、长度有关，在导体的材料、横截面积一定时，导体越长，导体的电阻越大；（2）并联电路中干路电路等于各支路电流之和，据此进行分析；（3）导线的两个断头的接头处，会因为接触不够紧密而使导电能力减弱，即电阻增大；（4）根据焦耳定律Q=I2Rt来判断发热的多少．2．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（）A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图，电压表V1测量L1和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V，L2的电压为8V-5V=3V，B符合题意。

故答案为：B.【分析】根据串联电路中总电压等于各用电器电压之和计算各用电器的电压。

电压电阻单元测试卷（解析版）一、初三物理电压电阻易错压轴题（难）1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。

小聪的办法是否正确？请说明理由。

答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。

根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。
