第1篇一、实验目的1. 理解时分复用（TDM）的基本原理和实现方式。
2. 掌握时分复用通话系统的搭建和调试方法。
3. 通过实验验证时分复用通话系统的性能和可行性。
二、实验原理时分复用（TDM）是一种将多个信号复用到同一传输介质上的技术。
其基本原理是将时间划分为若干个等长的时隙，每个时隙分配给不同的信号传输。
本实验采用PCM（脉冲编码调制）技术进行时分复用通话，PCM技术将模拟信号转换为数字信号，再通过TDM技术实现多路复用。
三、实验设备1. 实验箱：包括PCM编译码单元、通话单元、示波器等。
2. 信号发生器：用于产生模拟话音信号。
3. 计算机及软件：用于数据采集和处理。
四、实验步骤1. 连接实验箱各单元电路，确保连接正确无误。
2. 将信号发生器产生的模拟话音信号接入A方麦克风接口，并通过示波器观察信号波形。
3. 将A方听筒接口接入B方麦克风接口，实现A方与B方的通话。
4. 将B方听筒接口接入A方麦克风接口，实现B方与A方的通话。
5. 调整PCM编译码单元，观察模拟话音信号转换为数字信号的过程。
6. 改变抽样频率，验证抽样定理，观察信号失真情况。
7. 搭建时分复用通话系统，观察多路信号复用过程。
8. 通过示波器观察复用后的信号波形，分析信号质量。
五、实验结果与分析1. 通过示波器观察，发现模拟话音信号经过麦克风接口后，信号幅度较小，需放大到2Vp-p左右。
经过放大后，信号波形稳定，可以正常传输。
2. 经过PCM编译码单元，模拟话音信号转换为数字信号。
在数字信号传输过程中，信号质量较好，没有明显失真。
3. 改变抽样频率，验证抽样定理。
当抽样频率低于2倍信号最高频率时，信号出现失真；当抽样频率大于2倍信号最高频率时，信号质量较好，失真较小。
4. 搭建时分复用通话系统后，观察多路信号复用过程。
在复用过程中，信号质量较好，没有出现明显干扰和失真。
六、实验结论1. 通过本次实验，掌握了时分复用通话系统的搭建和调试方法。

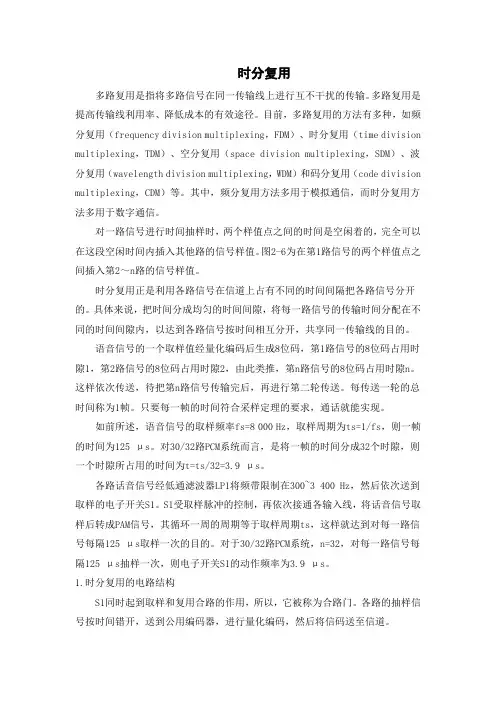

时分复用多路复用是指将多路信号在同一传输线上进行互不干扰的传输。
多路复用是提高传输线利用率、降低成本的有效途径。
目前，多路复用的方法有多种，如频分复用（frequency division multiplexing，FDM）、时分复用（time division multiplexing，TDM）、空分复用（space division multiplexing，SDM）、波分复用（wavelength division multiplexing，WDM）和码分复用（code division multiplexing，CDM）等。
其中，频分复用方法多用于模拟通信，而时分复用方法多用于数字通信。
对一路信号进行时间抽样时，两个样值点之间的时间是空闲着的，完全可以在这段空闲时间内插入其他路的信号样值。
图2-6为在第1路信号的两个样值点之间插入第2～n路的信号样值。
时分复用正是利用各路信号在信道上占有不同的时间间隔把各路信号分开的。
具体来说，把时间分成均匀的时间间隙，将每一路信号的传输时间分配在不同的时间间隙内，以达到各路信号按时间相互分开，共享同一传输线的目的。
语音信号的一个取样值经量化编码后生成8位码，第1路信号的8位码占用时隙1，第2路信号的8位码占用时隙2，由此类推，第n路信号的8位码占用时隙n。
这样依次传送，待把第n路信号传输完后，再进行第二轮传送。
每传送一轮的总时间称为1帧。
只要每一帧的时间符合采样定理的要求，通话就能实现。
如前所述，语音信号的取样频率fs=8 000 Hz，取样周期为ts=1/fs，则一帧的时间为125 μs。
对30/32路PCM系统而言，是将一帧的时间分成32个时隙，则一个时隙所占用的时间为t=ts/32=3.9 μs。
各路话音信号经低通滤波器LP1将频带限制在300~3 400 Hz，然后依次送到取样的电子开关S1。
S1受取样脉冲的控制，再依次接通各输入线，将话音信号取样后转成PAM信号，其循环一周的周期等于取样周期ts，这样就达到对每一路信号每隔125 μs取样一次的目的。
时分复用的基本应用条件以及典型应用
时分复用是一种通信技术，它可以将多个信号按照时序进行转换，从而在同一个信道上传输多个信号。
时分复用的基本应用条件包括信号具有短脉冲宽度、各个信号之间频率不同、各个信号之间相互独立等。
典型的应用包括电话网络、数字电视、卫星通信等。
在电话网络中，时分复用技术可以使不同电话线路共享一个信道，从而提高通信的效率。
在数字电视中，时分复用技术可以将多个电视频道压缩成一个信号进行传输，从而节省带宽。
在卫星通信中，时分复用技术可以将多个地面站的信号通过一个卫星进行传输，从而实现远距离的通信。
时分复用技术具有高效、经济、灵活等优点，是现代通信系统中不可或缺的技术。
- 1 -。
一、实验目的1. 理解时分复用的基本概念和原理；2. 掌握时分复用系统的组成和实现方法；3. 熟悉实验仪器的使用和操作；4. 分析实验数据，验证时分复用系统的性能。
二、实验原理时分复用（Time Division Multiplexing，TDM）是一种将多个信号在时间上进行分割，通过同一传输介质进行传输的技术。
在时分复用系统中，每个信号占用一段固定的时间，称为时隙。
在传输过程中，各信号按照一定的顺序依次传输，接收端根据时隙顺序进行信号分离。
时分复用系统的原理如下：1. 时分复用器（Multiplexer）：将多个信号按照时隙顺序进行复用，形成一个复用信号；2. 传输介质：将复用信号传输到接收端；3. 解复用器（Demultiplexer）：将复用信号按照时隙顺序进行解复用，还原出各个原始信号。
三、实验仪器与设备1. 时分复用实验平台；2. 示波器；3. 信号发生器；4. 信号分析仪。
四、实验步骤1. 将时分复用实验平台连接好，确保各设备正常工作；2. 设置信号发生器，生成多个原始信号，分别为信号1、信号2、信号3；3. 将信号1、信号2、信号3分别输入时分复用器的输入端；4. 设置时分复用器，使信号1、信号2、信号3依次占用时隙；5. 观察示波器，观察复用信号的波形；6. 将复用信号输入解复用器，观察解复用后的信号波形；7. 比较原始信号和解复用信号的波形，分析实验结果。
五、实验数据与分析1. 实验数据：（1）原始信号1：频率为1kHz，幅度为1V；（2）原始信号2：频率为2kHz，幅度为1V；（3）原始信号3：频率为3kHz，幅度为1V；（4）复用信号：频率为3kHz，幅度为3V；（5）解复用信号1：频率为1kHz，幅度为1V；（6）解复用信号2：频率为2kHz，幅度为1V；（7）解复用信号3：频率为3kHz，幅度为1V。
2. 实验分析：（1）在时分复用过程中，原始信号1、信号2、信号3依次占用时隙，形成复用信号。
