]中国成都光明、日本HOYA、OHARA、SCHOTT玻璃牌号对照表

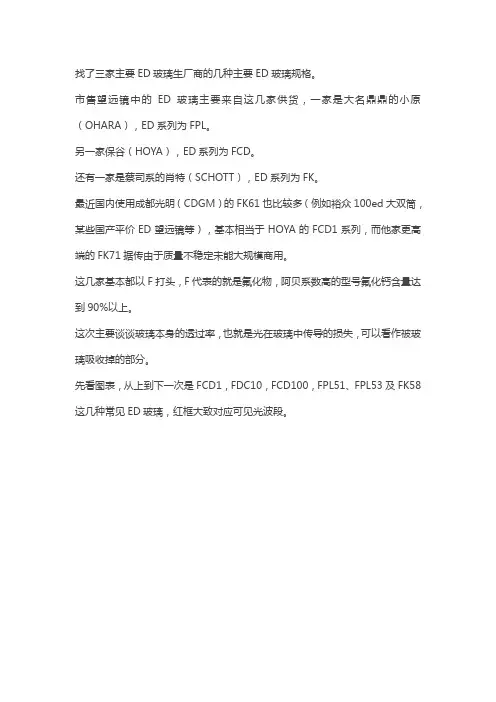

找了三家主要ED玻璃生厂商的几种主要ED玻璃规格。

市售望远镜中的ED玻璃主要来自这几家供货，一家是大名鼎鼎的小原（OHARA），ED系列为FPL。

另一家保谷（HOYA），ED系列为FCD。

还有一家是蔡司系的肖特（SCHOTT），ED系列为FK。

最近国内使用成都光明（CDGM）的FK61也比较多（例如裕众100ed大双筒，某些国产平价ED望远镜等），基本相当于HOYA的FCD1系列，而他家更高端的FK71据传由于质量不稳定未能大规模商用。

这几家基本都以F打头，F代表的就是氟化物，阿贝系数高的型号氟化钙含量达到90%以上。

这次主要谈谈玻璃本身的透过率，也就是光在玻璃中传导的损失，可以看作被玻璃吸收掉的部分。

先看图表，从上到下一次是FCD1，FDC10，FCD100，FPL51、FPL53及FK58这几种常见ED玻璃，红框大致对应可见光波段。

FPL51FPL53结论：1. 这5种ED玻璃的平均透过率（以每1厘米计）大概在99.7%以上，即光在玻璃中传输每1厘米光程损失约0.1-0.3%。

2. 大体趋势为长波长（红光波段）损失略少于短波长（紫光波段），大体相差0.3个百分点。

3. HOYA的透过率要略好于OHARA。

假设其他牌号的玻璃透过率大致相当，一台双筒的玻璃总厚度为10厘米，那么因为玻璃吸收损失的光为1%-3%。

另外看看肖特宣传的高透过率HT玻璃的透过率吧左边为N-BAK4，右边为N-BAK4HT，也就是HT玻璃，应该就是蔡司用于棱镜的玻璃材质，看看透过率的差异吧。

大体上都在99.5%以上，人眼较为敏感的黄绿波段都在99.8%，而波长减少透过率也跟着略有下降，这点和ED玻璃基本一致。

在700nm（红光波段，肖特只到700nm，再上一级就是1000nm以上了）波段HT反而低了每厘米0.1%，然后一直到500nm（包括了绿黄橙红几个颜色）两者完全一致，到500nm波段以下（蓝紫颜色）HT又高了0.1%左右。

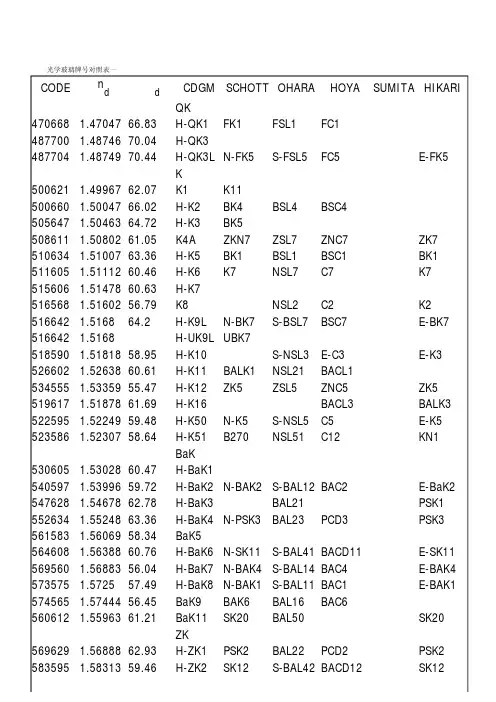

光学玻璃牌号对照表一CODE n d　d CDGM SCHOTT OHARA HOYA SUMITA HIKARI QK 470668 1.4704766.83H-QK1FK1FSL1FC1 487700 1.4874670.04H-QK3 487704 1.4874970.44H-QK3L N-FK5S-FSL5FC5　E-FK5 K 500621 1.4996762.07K1K11 500660 1.5004766.02H-K2BK4BSL4BSC4 505647 1.5046364.72H-K3BK5 508611 1.5080261.05K4A ZKN7ZSL7ZNC7　ZK7 510634 1.5100763.36H-K5BK1BSL1BSC1　BK1 511605 1.5111260.46H-K6K7NSL7C7　K7 515606 1.5147860.63H-K7 516568 1.5160256.79K8　NSL2C2　K2 516642 1.516864.2H-K9L N-BK7S-BSL7BSC7　E-BK7 516642 1.5168　H-UK9L UBK7 518590 1.5181858.95H-K10　S-NSL3E-C3　E-K3 526602 1.5263860.61H-K11BALK1NSL21BACL1 534555 1.5335955.47H-K12ZK5ZSL5ZNC5　ZK5 519617 1.5187861.69H-K16 BACL3　BALK3 522595 1.5224959.48H-K50N-K5S-NSL5C5　E-K5 523586 1.5230758.64H-K51B270NSL51C12　KN1 BaK 530605 1.5302860.47H-BaK1 540597 1.5399659.72H-BaK2N-BAK2S-BAL12BAC2　E-BaK2 547628 1.5467862.78H-BaK3　BAL21 PSK1 552634 1.5524863.36H-BaK4N-PSK3BAL23PCD3　PSK3 561583 1.5606958.34BaK5 564608 1.5638860.76H-BaK6N-SK11S-BAL41BACD11　E-SK11 569560 1.5688356.04H-BaK7N-BAK4 S-BAL14BAC4　E-BAK4 573575 1.572557.49H-BaK8N-BAK1S-BAL11BAC1　E-BAK1 574565 1.5744456.45BaK9BAK6BAL16BAC6 560612 1.5596361.21BaK11SK20BAL50 SK20 ZK 569629 1.5688862.93H-ZK1PSK2BAL22PCD2　PSK2 583595 1.5831359.46H-ZK2SK12S-BAL42BACD12　SK12589613 1.5891361.25H-ZK3N-SK5S-BAL35BACD5　E-SK5 609589 1.6088158.86H-ZK4SK3BSM3BACD3　BSM3 611558 1.6111755.77ZK5SK8BSM8BACD8 613586 1.6127258.58H-ZK6N-SK4S-BSM4BACD4　E-SK4 613606 1.6130960.58H-ZK7 614551 1.6140555.12ZK8SK9BSM9BACD9　SK9 620603 1.6204160.34H-ZK9N-SK16S-BSM16BACD16　E-SK16622567 1.622856.71H-ZK10N-SK10S-BSM10E-BACD10　E-SK10639555 1.6385455.45H-ZK11N-SK19S-BSM18BACD18　E-SK18 603606 1.6031160.6H-ZK14N-SK14S-BSM14BACD14　E-SK14Copyright © 2006 CDGM GLASS CO.,LTD上一页：已经没有了。

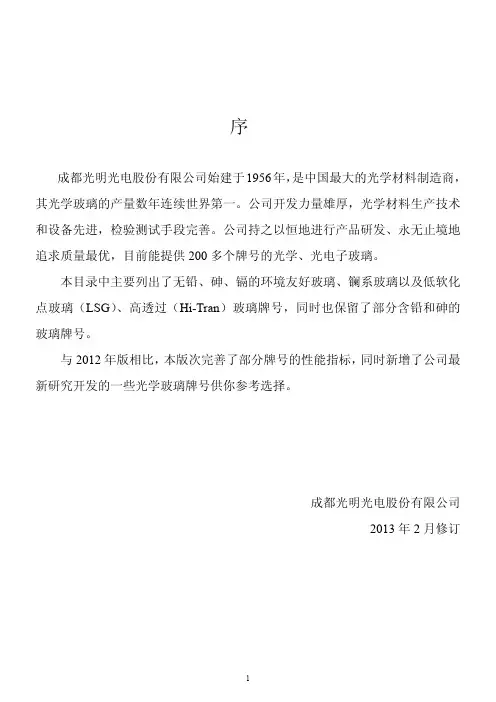

序成都光明光电股份有限公司始建于1956年，是中国最大的光学材料制造商，其光学玻璃的产量数年连续世界第一。

公司开发力量雄厚，光学材料生产技术和设备先进，检验测试手段完善。

公司持之以恒地进行产品研发、永无止境地追求质量最优，目前能提供200多个牌号的光学、光电子玻璃。

本目录中主要列出了无铅、砷、镉的环境友好玻璃、镧系玻璃以及低软化点玻璃（LSG）、高透过（Hi-Tran）玻璃牌号，同时也保留了部分含铅和砷的玻璃牌号。

与2012年版相比，本版次完善了部分牌号的性能指标，同时新增了公司最新研究开发的一些光学玻璃牌号供你参考选择。

成都光明光电股份有限公司2013年2月修订目录1 光学玻璃牌号分类和命名 (4)1.1 光学玻璃牌号分类 (4)1.2 光学玻璃牌号命名 (4)1.3 无铅、砷、镉玻璃牌号的命名 (4)1.4 低软化点玻璃牌号命名 (4)1.5 高透过玻璃牌号的命名 (4)2 光学性能 (5)2.1 折射率 (5)2.2 色散和阿贝数 (5)2.3 色散公式 (5)2.4 相对部分色散 (6)2.5 应力光学系数B (6)2.6 内透射比τ (7)2.7 着色度（λ80 /λ5） (7)2.8 折射率温度系数(Δn/ΔT) (7)3 化学性能 (7)3.1 抗潮湿大气作用稳定性RC（S）（表面法） (7)3.2 抗酸作用稳定性R A（S）（表面法） (8)3.3 耐水作用稳定性D W（粉末法） (8)3.4 耐酸作用稳定性D A（粉末法） (8)4 热学性能 (8)4.1 热膨胀系数α (9)4.2 转变温度Tg (9)4.3 弛垂温度Ts (9)4.4 应变点T1014.5 (9)4.5 退火点T1013 (9)4.6 软化点T107.6 (9)4.7 热传导系数λ (9)5 机械性能 (10)5.1 杨氏模量E、剪切模量G和泊松比μ (10)5.2 Knoop硬度HK (10)5.3 磨耗度FA (10)5.4 密度ρ (11)6 玻璃质量指标 (11)6.1 折射率n d 和阿贝数υd 与标准值的允许偏差 (11)6.2 光学均匀性 (11)6.2.1 尺寸小于150mm的玻璃毛坯 (11)6.2.2 尺寸大于150mm的玻璃毛坯 (11)6.3 应力双折射 (12)6.3.1 中部应力 (12)6.3.2 边缘应力 (12)6.4 条纹度 (12)6.5 气泡度 (13)6.6 光吸收系数 (13)7 耐辐射玻璃及其耐辐射性能 (13)8 玻璃供货形式 (14)8.1 光学玻璃块料 (14)8.2 光学玻璃条料 (14)8.3 光学玻璃压型坯料 (14)8.3.1 光学玻璃一次压型坯料 (16)8.3.2 光学玻璃二次压型坯料 (14)8.4 光学玻璃果形料（或称Gobs料） (15)8.5 其他 (15)9 相互检索目录 (53)数据表F K (65)QK (67)K (71)BaK (83)ZK (91)LaK (107)QF (127)F (141)BaF (155)ZBaF (163)ZF (177)LaF (209)ZLaF (223)KF (237)TF (239)ZPK (241)D (243)无 色 光 学 玻 璃1 光学玻璃牌号分类和命名1.1 光学玻璃牌号分类根据折射率n d 和色散系数νd 在n d -νd 领域图中的位置和玻璃组成，无色光学玻璃按表1分为17类。

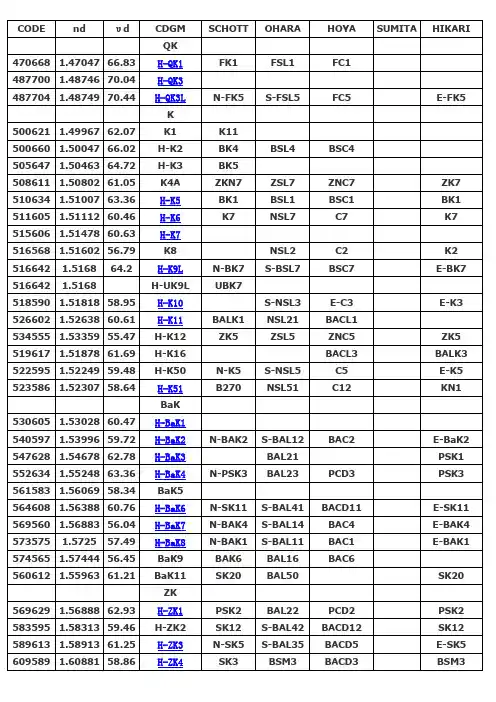

光学玻璃对照表光学玻璃牌号对照表一CODE n d d CDGM SCHOTT OHARA HOYA SUMITA HIKARI QK 470668 1.4704766.83H-QK1FK1FSL1FC1 487700 1.4874670.04H-QK3 487704 1.4874970.44H-QK3L N-FK5S-FSL5FC5E-FK5 K 500621 1.4996762.07K1K11 500660 1.5004766.02H-K2BK4BSL4BSC4 505647 1.5046364.72H-K3BK5 508611 1.5080261.05K4A ZKN7ZSL7ZNC7ZK7 510634 1.5100763.36H-K5BK1BSL1BSC1BK1 511605 1.5111260.46H-K6K7NSL7C7K7 515606 1.5147860.63H-K7 516568 1.5160256.79K8NSL2C2K2 516642 1.516864.2H-K9L N-BK7S-BSL7BSC7 E-BK7 516642 1.5168 H-UK9L UBK7 518590 1.5181858.95H-K10S-NSL3E-C3E-K3 526602 1.5263860.61H-K11BALK1NSL21BACL1 534555 1.5335955.47H-K12ZK5ZSL5ZNC5ZK5 519617 1.5187861.69H-K16 BACL3 BALK3 522595 1.5224959.48H-K50N-K5S-NSL5C5 E-K5 523586 1.5230758.64H-K51B270NSL51C12 KN1BaK 530605 1.5302860.47H-BaK1 540597 1.5399659.72H-BaK2N-BAK2S-BAL12BAC2E-BaK2 547628 1.5467862.78H-BaK3BAL21 PSK1 552634 1.5524863.36H-BaK4N-PSK3BAL23PCD3PSK3 561583 1.5606958.34BaK5 564608 1.5638860.76H-BaK6N-SK11S-BAL41BACD11E-SK11 569560 1.5688356.04H-BaK7N-BAK4 S-BAL14BAC4E-BAK4 573575 1.572557.49H-BaK8N-BAK1S-BAL11BAC1E-BAK1 574565 1.5744456.45BaK9BAK6BAL16BAC6 560612 1.5596361.21BaK11SK20BAL50 SK20ZK 569629 1.5688862.93H-ZK1PSK2BAL22PCD2PSK2 583595 1.5831359.46H-ZK2SK12S-BAL42BACD12 SK12 589613 1.5891361.25H-ZK3N-SK5S-BAL35BACD5E-SK5609589 1.6088158.86H-ZK4SK3BSM3BACD3BSM3 611558 1.6111755.77ZK5SK8BSM8BACD8 613586 1.6127258.58H-ZK6N-SK4S-BSM4BACD4 E-SK4 613606 1.6130960.58H-ZK7 614551 1.6140555.12ZK8SK9BSM9BACD9 SK9 620603 1.6204160.34H-ZK9N-SK16S-BSM16BACD16 E-SK16622567 1.622856.71H-ZK10N-SK10S-BSM10E-BACD10 E-SK10639555 1.6385455.45H-ZK11N-SK19S-BSM18BACD18E-SK18 603606 1.6031160.6H-ZK14N-SK14S-BSM14BACD14E-SK14Copyright ? 2006 CDGM GLASS CO.,LTD上一页：已经没有了。
