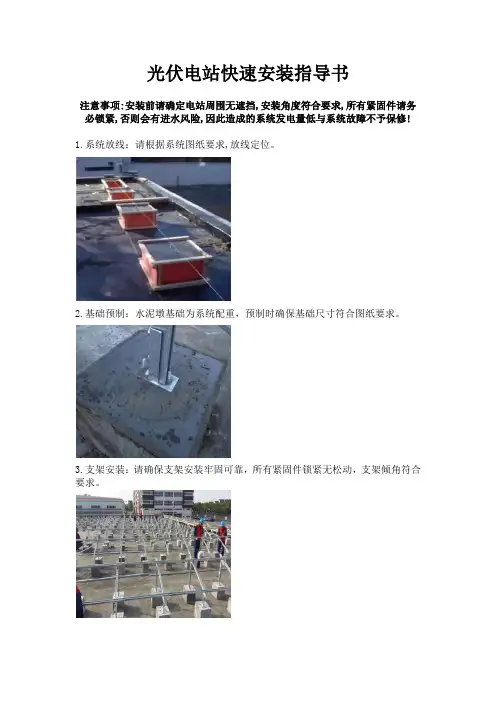

光伏电站快速安装指导书
注意事项:安装前请确定电站周围无遮挡,安装角度符合要求,所有紧固件请务必锁紧,否则会有进水风险,因此造成的系统发电量低与系统故障不予保修!
1.系统放线：请根据系统图纸要求,放线定位。

2.基础预制：水泥墩基础为系统配重，预制时确保基础尺寸符合图纸要求。

3.支架安装：请确保支架安装牢固可靠，所有紧固件锁紧无松动，支架倾角符合要求。

4.组件安装：组件搬运轻拿轻放，禁止踩踏组件；请确保组件安装在一个平面，边、中压块锁紧无松动。

5.防雷接地：请确保系统防雷可靠，焊接处喷涂防锈漆。

6：交直流线缆敷设：正负极接头正确，电气连接可靠；线缆需套管，走线横平竖直，线缆无明显裸露。

7:电气设备安装：逆变器与配电箱安装牢固可靠，箱内无遗留物，接地可靠。

电网侧
8：系统调试：系统交直流电压正常，接地电阻符合要求。

9：电表安装：供电公司负责电表安装，光伏侧接入电表进线端，电网侧接入电表出线端。

3KW并网光伏发电系统安装使用手册变器并网逆电网太阳能组件.05阅读说明尊敬的客户, 欢迎您使用我公司的光伏发电产品。

我们由衷的希望本产品能满足您的需求。

本手册是我公司为用户提供的安装使用说明。

适用功率250W-10KW用户须知.在光伏发电系统安装、 操作和维护之前请务必仔细阅读本手册, 本手册涵盖该产品使用的各项重要信息及数据, 用户必须严格遵守其规定, 方可保证该产品的正常运行;.针对任何不按照本手册要求安装和操作机器的行为后果, 我司不负任何责任。

符号说明在手册中出现以下符号, 是在提示用户需知的重要信息。

我公司真诚接受任何针对资料内容上的错误或遗漏而提出的批评指正。

针对任何此资料中未提到的信息, 有必要添加或纠正的内容, 请联系我公司。

我公司保留在没有通知任何人或组织的情况下对文件信息做更正的权利。

如果用户希望在资料中添加一些使用信息, 请联系我司客户服务部或当地的供销商/代理商。

此说明书的解释权归我司。

符号 说明 警告 表示在产品使用中, 若没有遵守安全措施, 将会造成机器无法正常运行, 特别重大情况下, 则可能会造成重大人身伤亡或财产损失。

小小 表示可能引起轻微或中等程度损坏的事项。

小小 此符号标识表示使系统良好工作所需的重要注意事项。

光伏组件使用手册请认真阅读以下安装和安全指南。

如果安装时与之不符的话, 这样做会使产品保证失效。

指南的目的:本指南包括光伏组件( 以下简称为组件) 的安装和安全操作的信息。

在安装之前请阅读和理解本指南。

如果有任何问题, 请联系您的经销商或三电公司。

在安装组件的时候, 安装人员应该遵守安全防范指南。

在安装太阳能光伏组件之前, 安装人员应该熟悉光伏系统的机械和电气要求。

请妥善保存本指南以便今后的使用。

概要·太阳能光伏系统安装需要专业的技巧和知识。

安装人员应该设想到各种受伤害的风险, 包括电击风险。

组件的安装应该由合格的人员进行。

·所有的组件具有永久的接线盒和#12 AWG(4 mm2)电缆线连接到的多功能接触光伏连接头。

建设的标准材料。这种材料包括压缩木纤维，是 一种和微量板非常相似的物质。虽然这种材料结 构非常好，但是如果没有屋椽的话，它不能确保 方头螺栓的安全性。 3、 空间薄 片 ：由于 越 来越严 格 的法尔 码 ，这种 材料 现 在 已 经不被 使用了 。 其尺寸 为1” ×4” ，最好 被
订入到屋椽上，在每一个板中间留一定的空间。
太阳能光伏发电系统
屋顶安装手册
利 天 “ 阿 波 罗 ” 牌PV安 装 系 统 可 简 单 、 安 全 地 在 您 的 屋 顶 安 装 上 太 阳 能 系 统 。 我 们 拥 有 两 项 专 利 ， 利 天 “ 阿 波 罗 ” 牌PV装 配 支 架 及 瓦 质 屋 顶 配 置 体 系 ， 可 在 很 多 普 通 瓦 质 甚 至 混 凝 土 质 的 屋 顶 上 安 装 太 阳 能 板 架 。 此 手 册 向 你 阐 明 利 天 “ 阿 波 罗 ” 牌 屋 顶 配 置 体 系 的 正 确 安 装 方 法 及 屋 顶 构 架 的 相 关 信 息 。 同 时, 我们还可以告诉您如何在屋顶上安装一些坚固的倾斜配件。
屋椽
标识牌
4
利 天"阿 波 罗"牌 配 件 底 座 的 安 装
48" 辅助孔
3 / 8 "六 角 螺 栓 滑动车架 5 / 1 6 "防 护 螺 栓 5 / 1 6 "垫 圈 屋瓦底座
乳胶
48" 参考第十页上的安装说明
屋顶组件 盖子
屋椽
怎样将利天底座安装到屋顶上
将底座安装到正确的位置以后，在屋椽内钻一 到屋顶后，再在屋顶上安装一个滑行车架，并把它 个3/16”大小的孔（我们建议你用硬质合金刀头进 穿入到3/8”尺寸的六角螺栓里面。在这个时候，你 行钻孔）。把防护螺栓和垫圈放入底座里面，然后 可以松动一下车架的螺栓以进行最后的调整。然后 用乳脂或密封剂把底座的突出部分密封好。保证屋 继续安装位于48”中心的横梁上的六个配件底座。 顶的整洁与温度，把防护螺栓插入到孔里面以安装 好底座，用一个1/2”大小的螺丝套将防护螺栓向下 备注：建议每一个生产商都使用屋顶乳脂。乳脂一 压紧（注意不要太紧）。等底座被安全密封得安装 定要新鲜并且达到室温，这样才能正确的进行封装。

光伏发电系统设备安装作业指导书1. 引言本作业指导书旨在提供光伏发电系统设备的安装步骤和相关注意事项，以确保工作的安全性和有效性。

光伏发电系统设备的正确安装对于系统的正常运行至关重要，因此必须按照指导书中的步骤进行操作。

2. 准备工作在开始安装光伏发电系统设备之前，需要完成以下准备工作：•确定安装位置：选择一个适合安装光伏设备的位置，并确保该位置能够充分接受太阳辐射。

•完成工具准备：准备好安装所需的工具和装备，如螺丝刀、电钻、电线、接线盒等。

•确定安全措施：做好安全措施的准备，如佩戴安全帽、手套等。

3. 光伏发电系统设备安装步骤3.1 安装支架1.使用电钻和螺丝刀将支架固定在安装位置上，并确保支架稳固可靠。

2.根据光伏组件的尺寸和重量确定支架的高度和角度。

3.使用水平仪调整支架的水平度，确保支架完全水平。

3.2 安装光伏组件1.将光伏组件放置在支架上，并根据需要调整组件的角度。

2.使用螺丝刀将光伏组件固定在支架上，确保组件稳固可靠。

3.3 连接光伏组件1.使用电线将光伏组件与逆变器连接。

注意：在连接电线之前，确保逆变器已经正确安装并接通电源。

2.将电线穿过接线盒，并根据接线盒的连接指导将电线连接到逆变器中。

3.使用绝缘胶带或螺丝刀固定连接的电线，确保连接牢固可靠。

3.4 连接逆变器1.使用电线将逆变器与电网连接。

注意：在连接电线之前，确保电网是可用的。

2.将电线穿过接线盒，并根据接线盒的连接指导将电线连接到电网中。

3.使用绝缘胶带或螺丝刀固定连接的电线，确保连接牢固可靠。

3.5 安装电表和保险丝1.将电表和保险丝安装在逆变器旁边的适当位置。

2.使用电线将电表和保险丝与逆变器连接，并确保连接牢固可靠。

3.6 完成安装1.检查所有连接和固定是否牢固可靠，并确保没有松动或断裂情况。

2.打开逆变器和电网的电源开关，启动光伏发电系统设备。

3.监测系统的运行情况，确保系统正常工作。

4.完成安装后，及时清理工作现场，并将多余的材料妥善存放。
