太阳能集热工程控制系统使用说明书

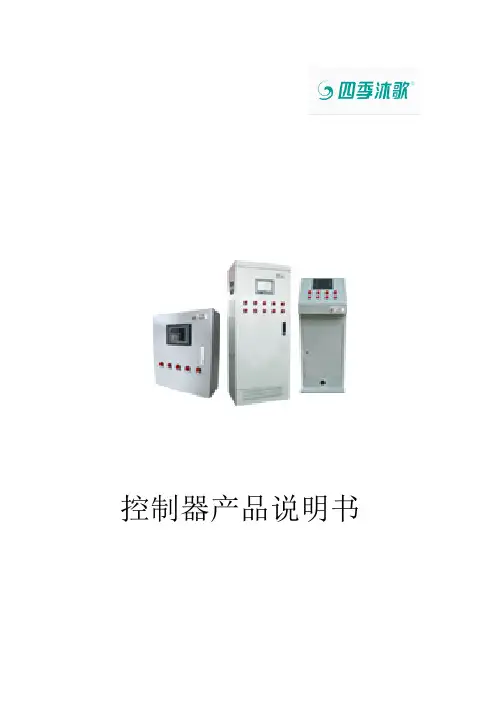

控制器产品说明书欢迎使用本公司工程型控制器该款控制器，主要用于联集热管式太阳能热水工程。

请您在安装系统前详细阅读本说明书。

目录一，安全指导及安全规则 (4)二，主要技术指标 (4)三，控制系统安装 (5)四，主要功能 (6)五，触摸屏的使用手册 (7)一、安全指导及安全规则在安装及使用设备前，请详细阅读以下所列出的安全规则和警告。

本设备有危险电压，并控制危险的旋转机件，请按本说明书规定进行操作。

只有合格的专业人员允许操作此设备。

并在使用前，需熟悉本手册中的所有的安全说明和按操作方法1：此设备需要安全稳定的供电电源，并且必须有牢靠的接地。

2：禁止将本设备安装在有震动、电磁干扰、潮湿、或污染的环境中（如粉尘、腐蚀性气体等）。

3：本设备只能按照制造商规定的用途使用，未授权的修改或使用非本制造商说出售的零件会引起对设备的破坏。

4：所有对设备内部控制电路的修改或调整，必须要与我公司协商，否则我公司部承担任何责任。

二、主要技术指标1、输入电源：380V/50HZ2、测温范围：-50~150℃3、测温精度：±1℃4、水位分档：0%--100%5、接负载最大总功率：65KW6、外接电磁阀：E1,E2最大输出功率220V/50HZ 1KW7、外接水泵：P1，P2，P3,P4最大输出功率380V/50HZ 4KW8、外形尺寸：1600mm*600mm*350mm9、安装地点：室内10、安装环境允许温度：0℃~55℃11、安装允许环境湿度：<70%三、控制系统安装本控制器为带有触摸屏的立式控制器。

1、立式控制柜的安装固定本控制柜为室内安装立式控制柜，应安装在避免水淋的干燥部位。

在安装控制器的底部应用角钢焊接与控制柜同样大小的底座，底座应用8mm或以上的膨胀螺栓固定在地面上。

底座与控制柜之间应用8mm或以上的螺栓进行固定。

2、温度传感器和水位传感器的安装1）按照运行原理图和接线端子图把温度传感器和水位传感器接到相应的位置。

说明书一、产品介绍：太阳能集热工程控制柜是为集中供热水的太阳能工程及别墅型太阳能热水器专门开发研究的智能测可靠性和使用寿命的问题，且结构简单、使用方便、稳定性好、不受水箱温度及水质的影响、水位检测可从十几厘米到几米，性价比极高，是目前水箱水位检测最理想的装置之一；温度传感器采用优质高价进口材料，可根据用户要求，检测度可达200℃（一般的只能到120℃），完全满足了工程型集热器的工作要求；主要电子元器件全部采用美国原装进口器件，双电源供电，光电隔离设计，工作稳定可靠，不受强电工作干扰；系统采用三相电（交流380V）和单相电（交流220V）兼容的方式，大功率设计，以适应用户不同的工作环境及更高的配件可选性和系统工作效率，电加热棒采用交流380V或交流220V 自选，最大可控功率可由用户制定，增压泵及循环泵最大可控功率均为1500W，并可根据用户要求增加其可控功率；多指示灯指示；当系统出现问题时可开启手动；当前工作状态直观明了；充分考虑安全性，装配高质量漏电保护系统。

同时为了适应不同的用户要求，公司根据各种系统要求，开发了大型软件系统，最大限度地方便了用户需求和现场安装调试，所有功能可现场随机取舍，所有参数可根据现场硬件情况及用户要求随时设置，并且可根据用户的要求，以最低成本升级系统功能，以满足用户的不断发展要求。

二、技术参数：1、主机消耗功率:＜5W （不含电加热、水泵、电磁阀）；2、工作电压：AC220V/380V ±10% 50Hz；3、电磁阀参数:AC220；4、测温精度：±2℃；5、测温范围：0～99℃；6、水位分档：五档；7、控制电加热功率：（根据客户要求来订）8、热交换泵功率一般：≤ 1500W （≤1500W 根据客户要求来订）9、管道循环泵功率一般：≤1500W（≤1500W 根据客户要求来订）10、漏电动作电流≤30mA／0.1S(大电流配件正泰电器二、功能介绍：显示部分：1、超大LED集成显示：集热器温度、保温温度、管道温度、保温水位、恒温水箱温度、恒温水箱水位、低温温度、显示北京时间及工作状态，系统运行时一目了然；2、自动上水（水位控制、定时控制）功能；当水箱水位降至进水位时，控制器会自动上水，加水至设定的上限水位自动停水。

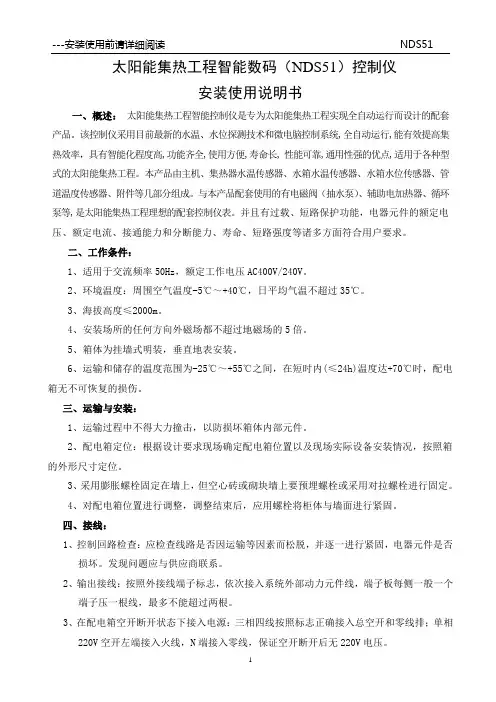

太阳能集热工程智能数码（NDS51）控制仪安装使用说明书一、概述：太阳能集热工程智能控制仪是专为太阳能集热工程实现全自动运行而设计的配套产品。

该控制仪采用目前最新的水温、水位探测技术和微电脑控制系统,全自动运行,能有效提高集热效率，具有智能化程度高,功能齐全,使用方便,寿命长, 性能可靠,通用性强的优点,适用于各种型式的太阳能集热工程。

本产品由主机、集热器水温传感器、水箱水温传感器、水箱水位传感器、管道温度传感器、附件等几部分组成。

与本产品配套使用的有电磁阀（抽水泵）、辅助电加热器、循环泵等,是太阳能集热工程理想的配套控制仪表。

并且有过载、短路保护功能，电器元件的额定电压、额定电流、接通能力和分断能力、寿命、短路强度等诸多方面符合用户要求。

二、工作条件：1、适用于交流频率50Hz，额定工作电压AC400V/240V。

2、环境温度：周围空气温度-5℃～+40℃，日平均气温不超过35℃。

3、海拔高度≤2000m。

4、安装场所的任何方向外磁场都不超过地磁场的5倍。

5、箱体为挂墙式明装，垂直地表安装。

6、运输和储存的温度范围为-25℃～+55℃之间，在短时内(≤24h)温度达+70℃时，配电箱无不可恢复的损伤。

三、运输与安装：1、运输过程中不得大力撞击，以防损坏箱体内部元件。

2、配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸定位。

3、采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋螺栓或采用对拉螺栓进行固定。

4、对配电箱位置进行调整，调整结束后，应用螺栓将柜体与墙面进行紧固。

四、接线：1、控制回路检查：应检查线路是否因运输等因素而松脱，并逐一进行紧固，电器元件是否损坏。

发现问题应与供应商联系。

2、输出接线：按照外接线端子标志，依次接入系统外部动力元件线，端子板每侧一般一个端子压一根线，最多不能超过两根。

3、在配电箱空开断开状态下接入电源：三相四线按照标志正确接入总空开和零线排；单相220V空开左端接入火线，N端接入零线，保证空开断开后无220V电压。

太阳能集热器控制系统安全操作规程太阳能集热器控制系统是一种利用太阳能进行集热和供暖的设备，它可以充分利用太阳能资源，减少对化石燃料的依赖，具有环保、节能等优点。

为了确保太阳能集热器控制系统的安全运行，制定一系列安全操作规程是非常必要的。

以下是太阳能集热器控制系统的安全操作规程。

一、操作人员要求：1. 操作人员必须经过培训并取得相应的太阳能集热器控制系统操作证书方可操作。

2. 操作人员必须熟悉太阳能集热器控制系统的结构、性能、使用方法及注意事项，并遵守相关操作规程。

3. 操作人员必须了解太阳能集热器控制系统的工作原理，掌握常见故障排除方法。

二、操作前的准备工作：1. 操作前要检查太阳能集热器控制系统的各个部件是否完好，并进行必要的维护和保养。

2. 确认太阳能集热器控制系统的电源和其他供电设施是否正常运行，并保证供电稳定可靠。

3. 操作前要检查太阳能集热器控制系统的各个参数是否符合要求，并进行必要的调整。

三、操作过程中的安全措施：1. 操作人员在操作太阳能集热器控制系统时必须穿戴工作服、手套等个人防护装备，并遵守相关的安全操作规程。

2. 操作人员在操作过程中要保持警觉，注意观察太阳能集热器控制系统的运行状态，如有异常情况及时采取措施。

3. 操作人员要遵循太阳能集热器控制系统的操作手册和操作指南，并按照规定的步骤进行操作。

4. 操作人员在操作过程中要遵守电气安全规定，注意防止触电事故的发生，如发现电气设备存在故障或隐患要及时上报。

5. 操作人员在操作太阳能集热器控制系统时要保持机器和设备的清洁，严禁在设备上堆放杂物或做其他不相关的操作。

四、操作后的事项：1. 操作人员在操作完太阳能集热器控制系统后要及时关闭电源和其他供电设施。

2. 操作人员要及时清理太阳能集热器控制系统的工作现场，保持整洁，严禁乱丢杂物。

3. 操作人员要对太阳能集热器控制系统进行必要的维护和保养，如更换损坏的零部件，清洗污垢等。

4. 操作人员要记录太阳能集热器控制系统的运行情况，并对发现的问题及时汇报，并及时修改和更新相关操作规程和操作手册。

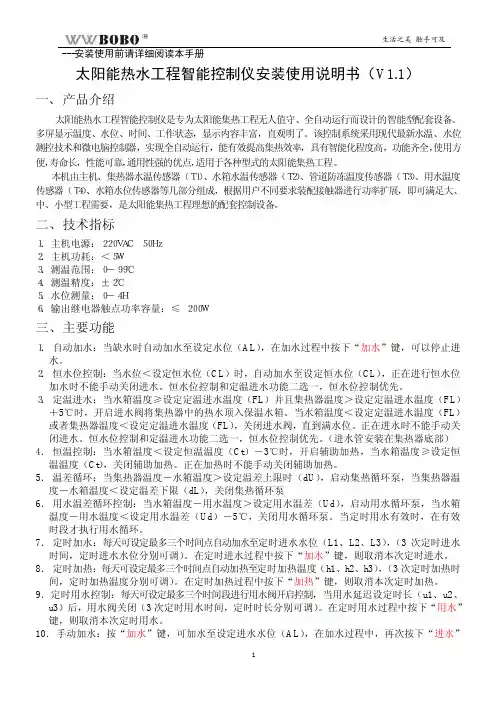

－－－安装使用前请详细阅读本手册 太阳能热水工程智能控制仪安装使用说明书（V1.1）一、　产品介绍　 太阳能热水工程智能控制仪是专为太阳能集热工程无人值守、全自动运行而设计的智能型配套设备。

多屏显示温度、水位、时间、工作状态，显示内容丰富，直观明了。

该控制系统采用现代最新水温、水位测控技术和微电脑控制器，实现全自动运行，能有效提高集热效率，具有智能化程度高，功能齐全，使用方便，寿命长，　性能可靠，通用性强的优点，适用于各种型式的太阳能集热工程。

　本机由主机、集热器水温传感器（Ｔ１）、水箱水温传感器（Ｔ２）、管道防冻温度传感器（Ｔ３）、用水温度传感器（Ｔ４）、水箱水位传感器等几部分组成，根据用户不同要求装配接触器进行功率扩展，即可满足大、中、小型工程需要，是太阳能集热工程理想的配套控制设备。

　二、技术指标　１．主机电源：２２０ＶＡＣ ５０Ｈｚ　２．主机功耗：＜５Ｗ　３．测温范围：０－９９℃　４．测温精度：±２℃　５．水位测量：０－４Ｈ　６．输出继电器触点功率容量：≤　２００Ｗ　三、主要功能　１．自动加水：当缺水时自动加水至设定水位（AL），在加水过程中按下“加水”键，可以停止进水。

　２．恒水位控制：当水位＜设定恒水位（CL）时，自动加水至设定恒水位（CL），正在进行恒水位加水时不能手动关闭进水。

恒水位控制和定温进水功能二选一，恒水位控制优先。

　３．定温进水：当水箱温度≥设定定温进水温度（FL）并且集热器温度＞设定定温进水温度（FL）＋5℃时，开启进水阀将集热器中的热水顶入保温水箱。

当水箱温度＜设定定温进水温度（FL）或者集热器温度＜设定定温进水温度（FL），关闭进水阀，直到满水位。

正在进水时不能手动关闭进水。

恒水位控制和定温进水功能二选一，恒水位控制优先。

（进水管安装在集热器底部）　4．恒温控制：当水箱温度＜设定恒温温度（Ct）－3℃时，开启辅助加热，当水箱温度≥设定恒温温度（Ct），关闭辅助加热。

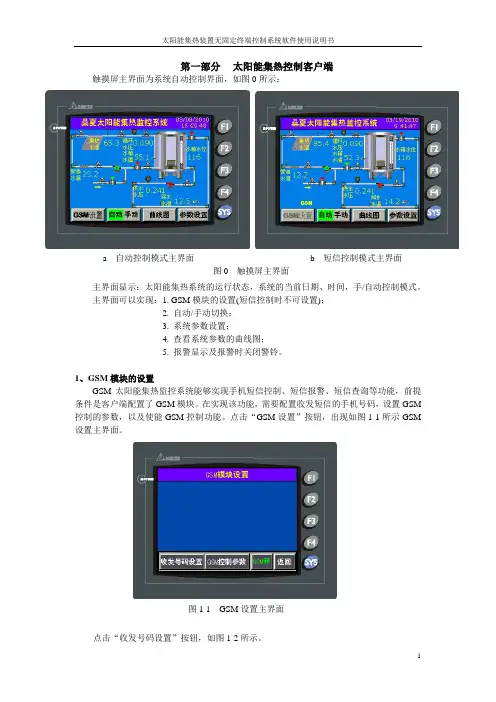

第一部分 太阳能集热控制客户端触摸屏主界面为系统自动控制界面，如图0所示：主界面显示：太阳能集热系统的运行状态，系统的当前日期、时间，手/自动控制模式。

主界面可以实现：1. GSM 模块的设置(短信控制时不可设置)；2. 自动/手动切换；3. 系统参数设置；4. 查看系统参数的曲线图；5. 报警显示及报警时关闭警铃。

1、GSM 模块的设置GSM 太阳能集热监控系统能够实现手机短信控制、短信报警、短信查询等功能，前提条件是客户端配置了GSM 模块。

在实现该功能，需要配置收发短信的手机号码，设置GSM 控制的参数，以及使能GSM 控制功能。

点击“GSM 设置”按钮，出现如图1-1所示GSM 设置主界面。

点击“收发号码设置”按钮，如图1-2所示。

图1-1 GSM 设置主界面 a 自动控制模式主界面 b 短信控制模式主界面图0 触摸屏主界面其中，接收手机号码为本系统手机号码白名单，即，本系统只接受该设置的接收手机号码；发送手机号码为接收本机发送报警短信、系统参数等短信的手机号码。

设置时，点击对应号码的文本框，此时该文本框出现高亮，点击窗口下面的数字进行手机号码的输入、编辑。

本系统设计收发号码均为两个。

点击右上角“确定”窗口，系统控制器根据设置的手机号码进行设置。

此时，出现如图1-3所示界面，等待约10s左右，系统提示配置是否成功标志，如图1-4所示。

该系统提供给用户是否选用GSM功能，可以点击“GSM开/关”按钮，实现GSM功能的开/关。

2、自动、手动切换系统主界面为自动控制界面，当选择手动控制模式，可以点击“自动/手动”按钮实现，输入对应正确的密码，进入手动控制界面。

当“自动控制”切换到“手动控制”模式时，执行机构全关断，如图2-1所示。

手动控制界面中，可以选择不同手动控制功能，同时显示执行机构的工作状态及系统参数。

当点击“返回”按钮，即由“手动控制”切换到“自动控制”模式。

同时按自动控制图1-3 收发号码设置等待图1-4 模块设置失败显示图1-2 收发号码设置界面策略运行。

太阳能-中央热水系统工程使用说明书广西天朗节能环保投资有限公司一、太阳集热器中央热水系统............................................ 2.1.1平板太阳集热器.................................................2.1.2太阳能强制循环系统.............................................2.二、补水方式........................................................... 3..三、空气源热泵辅助加热.................................................. 4.四、供水方式........................................................... 5..五、回水............................................................... 6..六、水泵和电动（磁）阀的维护与保养 (7)七、控制柜设定........................................................ 7..八、重要提示........................................................... 7..九、热水系统故障诊断及排除............................................ 7.十、售后服务.......................................................... 8.. 十一、附件............................................................. 8..尊敬的用户:非常感谢您选择我公司的中央热水系统！在使用本系统之前，请您仔细阅读本使用说明书，它将指导您如何正确操作、使用、维护及保养本系统，以确保此热水系统能更好的为您服务。

太阳能集热工程智能控制器Installation and Operating Manual使用说明书使用前请详细阅读本说明书！目录1.安全要求 (3)1.1 安装和试运转 (3)1.2 关于手册 (3)1.3 责任免除 (3)1.4 符号描述 (3)2.控制器安装 (4)2.1安装控制器 (4)2.2 电线布置 (4)2.3 压力式水位变送器的安装 (5)2.4 电极式水位传感器的安装 (6)2.5 电路连接 (6)2.6 安装温度传感器注意事项 (7)3.试运行 (8)3.1 设置时钟/星期 (8)3.2 功能设置菜单结构 (9)3.3 功能菜单说明 (10)4.太阳能系统描述 (11)5.功能操作及参数设置 (13)5.1进入主菜单 (13)5.2 温差调节的开启和关闭功能 (13)5.3 HIGH高、中、低三个水位设定 (14)5.4 TEMP 温度主菜单 (15)5.4.1 CFR集热器防冻保护 (16)5.4.2 SMX1水箱温度最大值 (16)5.4.3 CMN 集热器低温保护 (17)5.4.4 Wt1温控上水温度设定 (17)5.4.5 MAX1地暖最高关闭温度设置（供热回路，水箱之间的热量转换） (18)5.4.6 MIN1水箱最低启动温度设置（供热回路，水箱之间的热量转换） (18)5.4.7 AH10伴热带温度控制功能 (19)5.5 FUN 辅助功能 (19)5.5.1 CIRC用水端循环泵开启/关闭功能 (20)5.5.2 WMOD上水模式设定 (20)5.5.3 STYP水位传感器类型选择 (21)5.5.4 OVER 防溢水保护功能（选配） (22)5.5.5 AUX地暖温差控制功能 (23)5.5.6 AHEA智能加热模式开启/关闭功能 (24)5.6 tHEA水箱三时段定时加热设定 (24)5.7 tWAT 水箱六时段定时上水设定 (27)5.8 tCYC 用水端循环泵六时段温度/时间设定 (29)5.9 tIMO三时段时间设定(定时器功能) (33)5.10 HND 手动功能 (35)5.11 PASS 密码设置 (37)5.12 RSET恢复出厂设置参数 (38)5.13 开/关键 (38)5.14 手动加热功能 (38)5.15 手动上水功能 (39)5.16 查询功能 (39)6.保护功能 (39)6.1 断电记忆保护 (39)6.2 屏幕保护 (39)7.故障 (40)7.1 故障保护 (40)7.2 PT1000/NTC10K数值表 (40)8.质量保障 (41)9.产品技术参考数据 (41)10.装箱清单 (41)1.安全要求1.1 安装和试运转●当铺设线路时，确保不损坏建筑物结构上的防火措施。

太阳能集热器控制系统安全操作规程模版第一章总则第一条为保障太阳能集热器控制系统运行的安全、稳定和高效，确保人身和财产的安全，制定本安全操作规程。

第二条本规程适用于使用太阳能集热器控制系统的各个环节，包括安装、调试、操作、维护和保养等。

第三条所有使用太阳能集热器控制系统的人员，必须熟悉本安全操作规程，并按照规程进行操作。

第二章安全操作规程第四条在安装太阳能集热器控制系统前，必须对整个系统进行安全检查和试运行。

第五条使用太阳能集热器控制系统必须穿戴防护设备，包括防护眼镜、防护手套、防护鞋等。

第六条在使用太阳能集热器控制系统前，必须确保系统电源正常，各个部件与周围的设备和人员安全距离符合要求。

第七条在操作太阳能集热器控制系统时，必须按照正确的操作流程进行操作，不得随意开关各个部件。

第八条如发现系统异常情况，应立即停止操作，并向上级领导或维护人员报告。

第九条操作太阳能集热器控制系统时，禁止随意拆卸、维修或调整系统的各个部件，需要维修或调整时，必须由专业人员进行。

第十条太阳能集热器控制系统使用完毕后，必须进行安全检查，关闭所有电源开关，并恢复相关设备到安全状态。

第三章安全事故预防措施第十一条在太阳能集热器控制系统安装、调试、操作、维护和保养过程中，必须严格遵守操作规程，不得违规操作。

第十二条对于太阳能集热器控制系统出现的故障，必须在专业人员指导下进行处理，不得随意更换任何部件。

第十三条太阳能集热器控制系统必须定期进行维护保养，保持设备的正常运行状态。

第十四条对于太阳能集热器控制系统出现的电源异常、过载、过热等情况，必须及时停止使用，并报告上级领导或维护人员进行处理。

第四章安全应急措施第十五条在太阳能集热器控制系统使用过程中，如遇火灾、短路、电击等紧急情况，必须立即采取紧急措施，保障人员的安全。

第十六条在太阳能集热器控制系统发生事故后，必须立即停止使用，并落实好事故报告、调查和处理工作。

第五章附则第十七条任何单位和个人不得违反本安全操作规程，否则将承担相应的法律责任。

KING-C/D型太阳能集热工程远程控制系统使用说明书济南蓝天阳光新能源有限公司目录1、安装使用注意事项 (02)2、温度传感器位置及说明 (03)3、室外主板接线示意图 (04)4、仪表功能解释 (05)5、工作方式选择 (06)6、功能概述 (07)7、显示功能 (08)8、控制功能集热（温差）循环控制 (09)上水控制 (09)加热控制 (10)防冻控制 (12)供水控制 (12)9、室外主板自动运行功能 (13)10、参数及时间设定 (13)11、常见故障及排除方法 (15)12、室外主板接线图及负载能力 (17)13、技术服务电话 (17)KING-C型太阳能集热控制系统使用注意事项1、控制柜采用防雨箱设计，可放置在室外，但不要固定在易被雷击的位置（如集热器支架等），并接地良好。

2、室内控制仪表与室外主板通讯线应采用0.5平方以上双芯线，并可靠固定在墙壁或穿线管内，防止断线后影响系统通讯。

3、室外主板温度传感器与水位传感器信号线，不能与水泵等强电线通过同一穿线管，防止水泵等感性负载高次偕波的干扰。

4、如控制柜附近有大功率变频器或大功率信号发射塔，而且温度传感器信号线又比较长，建议采用屏蔽线。

5、水位传感器信号线建议采用屏蔽线。

6、控制柜环境要求：温度： -20℃ 35℃相对湿度：< 70﹪7、 C型室外主板与 D型室外主板的室内控制仪表相同，功能与接线的区别见第17页8、使用前请详阅本说明书如果温差循环泵和供水循环泵为两相，且功率不大于1500W，可由室外主板直接驱动，接线如下：一、仪表功能解释：* 上水指向集热器或水箱上冷水* 循环指温差循环和防冻循环* 加热指电辅助加热* 供水指室内热水循环* 伴热指电伴热带* 循环2 指第二组温差循环和防冻循环（如有第二组集热器）* 上水2 指向第二组集热器上水（对应 D型室外主板，而且有第二组集热器，且采用集热器上水方式)* 北京时间指系统当前时间，所有定时功能，都以此时间为依据。

太阳能集热系统施工说明(一)、采用规范及标准1、GB/T187130-2002 太阳热水系统设计、安装及工程验收技术规范2、GBJ205-1983 屋面工程技术规范3、GB50207-1994 屋面工程技术规范4、GB50242-2002 建筑给排水及采暖工程施工质量验收规范5、GB50171-1992 电气装置安装工程盘、柜及二次回路结线施工规范6、GB50258-1996 电气装置安装工程1KV及以下配线工程施工及验收规范7、GB50303-2002 建筑电气工程施工质量验收规范8、JB4088-1999 日用管状电热元件9、GB/T17219-1998 生活饮用水输配水设备及防护材料的安全性评价标准(二)、施工说明1、太阳能集热器为横排式真空管太阳能集热器。

集热器管道畅通，摆列整齐、美观；排气管、冷热水管均采用橡塑保温管（板）保温,保温厚度为50mm。

2、太阳能集热系统的制作安装要做到不堵不漏，管道及集热器排列符合坡度要求。

太阳能集热器安装要平缓、稳固。

3、太阳能集热系统水管材质为热镀锌钢管，保温严实牢固，保温外防护层为铝板防护，防护层固定美观牢固。

4、集热系统连接牢固可靠，抗风能力强，采用70、50、40mm的镀锌角铁钢制作的支架。

并制作混凝土支架基础，见太阳能支架基础定位图。

混凝土基础块尺寸为300*300*300mm，详见样图。

5、集热器吸热面的摆放面朝南，偏东不大于10°，偏西不大于15°6、集热器之间的连接采用管螺纹连接，连接处不得漏水。

7、太阳能集热系统冷热水管的连接，管径大于等于Dn80的管连接采用焊接方式；管径小于DN80的管连接采y用管螺纹连接；管路直径变换通过焊接或螺纹连接变径的方式连接。

8、系统中循环管、冷水管、热水管各处应装有必要的活接头。

9、冷水管进水口前（或补水箱前）、热水箱出热水口处都应装有必要的阀门及活接。

10、系统中的所有阀门、开关手柄齐全，开启关闭灵活可靠；各水箱有溢流孔。

KING-C/D型太阳能集热工程远程控制系统使用说明书济南蓝天阳光新能源有限公司目录1、安装使用注意事项 (02)2、温度传感器位置及说明 (03)3、室外主板接线示意图 (04)4、仪表功能解释 (05)5、工作方式选择 (06)6、功能概述 (07)7、显示功能 (08)8、控制功能集热（温差）循环控制 (09)上水控制 (09)加热控制 (10)防冻控制 (12)供水控制 (12)9、室外主板自动运行功能 (13)10、参数及时间设定 (13)11、常见故障及排除方法 (15)12、室外主板接线图及负载能力 (17)13、技术服务电话 (17)KING-C型太阳能集热控制系统使用注意事项1、控制柜采用防雨箱设计，可放置在室外，但不要固定在易被雷击的位置（如集热器支架等），并接地良好。

2、室内控制仪表与室外主板通讯线应采用0.5平方以上双芯线，并可靠固定在墙壁或穿线管内，防止断线后影响系统通讯。

3、室外主板温度传感器与水位传感器信号线，不能与水泵等强电线通过同一穿线管，防止水泵等感性负载高次偕波的干扰。

4、如控制柜附近有大功率变频器或大功率信号发射塔，而且温度传感器信号线又比较长，建议采用屏蔽线。

5、水位传感器信号线建议采用屏蔽线。

6、控制柜环境要求：温度： -20℃ 35℃相对湿度：< 70﹪7、 C型室外主板与 D型室外主板的室内控制仪表相同，功能与接线的区别见第17页8、使用前请详阅本说明书如果温差循环泵和供水循环泵为两相，且功率不大于1500W，可由室外主板直接驱动，接线如下：一、仪表功能解释：* 上水指向集热器或水箱上冷水* 循环指温差循环和防冻循环* 加热指电辅助加热* 供水指室内热水循环* 伴热指电伴热带* 循环2 指第二组温差循环和防冻循环（如有第二组集热器）* 上水2 指向第二组集热器上水（对应 D型室外主板，而且有第二组集热器，且采用集热器上水方式)* 北京时间指系统当前时间，所有定时功能，都以此时间为依据。
