高速公路隧道总体施工组织设计

  • 格式：doc
  • 大小：6.13 MB
  • 文档页数：137

XX-XX高速公路XX标XX隧道施工组织设计编制：________________复核：________________审核：________________XXXX有限公司XX高速XX标项目部目录第一章编制目的、适应性及编制依据 (1)1.1编制目的 (1)1.2适应性 (1)1.3编制依据 (1)第二章工程概况 (2)2.1概述 (2)2.2工程简介 (2)2.3施工环境 (3)2.3.1 气候气象 (3)2.3.2 河流水文 (3)2.3.3 地质情况 (4)2.3.4地震情况 (4)2.3.5建筑材料、水、电等建设条件 (4)2.4工程技术标准 (5)2.4.1 隧道设计 (5)2.4.2 主要工程量 (6)第三章施工准备及临时工程与设施 (7)3.1、施工准备 (7)3.1.1、组织准备 (7)3.1.2、技术准备 (7)3.1.3、物资供应准备 (8)3.2、临时工程及设施 (8)3.2.1、临时设施的布置原则 (8)3.2.2、施工便道 (9)3.2.3、施工及生活用水 (9)3.2.4、施工及生活用电 (10)3.2.5、办公生活区 (10)3.2.6、火工品库 (11)3.2.7、砼拌和站及砂石料场 (12)3.2.8、钢构件和钢筋加工场 (12)3.2.9、临时用地统计 (12)3.2.10、施工场地总图 (13)3.3、施工组织机构 (14)第四章分项工程施工方案 (15)4.1、总体施工方案及施工原则 (15)4.1.1、总体施工方案 (15)4.1.2、施工原则 (16)4.2、隧道施工控制测量 (17)4.2.1、洞外控制测量 (17)4.2.2、洞内控制测量 (18)4.2.3、隧道贯通误差的调整 (19)4.3、隧道洞口段施工 (20)4.3.1、进口位置危岩处理 (20)4.3.2、洞口及明洞段开挖施工 (26)4.3.2、洞口及明洞段支护施工 (28)4.3.3、洞口附属工程施工 (30)4.3.4、套拱施工 (30)4.3.5、洞口段φ127超前大管棚施工 (41)4.4、隧道监控量测和地质预报 (44)4.4.1、监控量测计划 (45)4.4.2、监控量测程序 (47)4.4.3、量测方法 (47)4.4.4、数据处理及要求 (48)4.4.5、量测注意事项 (49)4.4.6、隧道地质超前预报 (50)4.5、隧道洞身段开挖施工 (51)4.5.1、控制爆破（光面爆破和预裂爆破）施工技术 (51)4.5.2、Ⅴ级围岩开挖 (54)4.5.3、Ⅳ级围岩开挖 (61)4.5.4、特殊断面和横通道施工 (64)4.6、初期支护施工 (64)4.6.1、喷射混凝土施工 (64)4.6.2、钢架加工和安装 (65)4.6.3、挂钢筋网 (66)4.6.4、超前支护施工 (67)4.6.5、复喷混凝土至设计厚度 (71)4.7、隧道防排水系统施工 (72)4.7.1、对岩石渗漏水预先进行有效引排处理 (73)4.7.2、喷砼是结构防水的一道重要防线，要确保和围岩充分密贴 (73)4.7.3、按设计施作排水设施 (73)4.7.4、铺挂EVA复合防水板 (73)4.7.5、沉降缝和施工缝是结构自身防水的薄弱环节 (76)4.7.6、本隧道二次衬砌采用防水砼，防水等级不小于S6 (77)4.7.7、对于围岩裂隙发育的富水段可在开挖前进行预注浆止水 (77)4.7.8、洞顶排水设施在进洞前施作，永临结合，出水口通畅 (78)4.8、二次衬砌整体钢模台车施工技术 (78)4.8.1、二衬施作时机的确定 (78)4.8.2、仰拱、仰拱填充砼、边墙基础施工 (78)4.8.3、预留洞室和预埋件的安置 (79)4.8.4、二次衬砌采用衬砌台车整体施工 (79)4.8.5、二衬机械化施工设备配套技术 (79)4.8.6、二衬施工组织 (82)4.9、通风、降尘、净毒综合治理及排水措施 (88)4.9.1、通风总体方案 (89)4.9.2、通风设计 (89)4.9.3、通风方案的确定 (91)4.9.4、通风设备选型和设置位置 (91)4.9.5、通风注意事项 (91)4.9.6、采用湿式凿岩、水幕降尘相结合的办法防尘 (92)4.9.7、机械设备净化 (93)4.9.8、施工排水 (93)4.10、不良地质地段处理及特殊施工技术措施 (94)4.10.1、概述 (94)4.10.2、松散地层施工 (95)4.10.3、突水、涌水处理 (95)4.10.4、隧道穿过围岩断层破碎带的施工 (97)4.10.5、防止隧道坍塌施工措施 (99)4.11、隧道洞内混凝土路面施工 (101)第五章总体施工进度计划 (109)5.1、工程进度计划说明 (109)5.2、施工进度计划表 (111)第六章人员、机械设备 (114)6.1、人员分配情况 (114)6.2、机械设备情况 (115)第七章质量、工期和安全等的保证措施 (118)7.1确保工程质量的措施 (118)7.1.1质量目标 (118)7.1.2质量管理组织机构及自检制度 (118)7.1.3保证质量管理措施 (119)7.1.4保证质量技术措施 (120)7.2确保按期完工的措施 (121)7.2.1工期保证措施 (121)7.2.2工程进度的监控办法 (122)7.3文明施工措施 (123)7.3.1建立健全组织机构 (123)7.3.2场容场貌管理 (123)7.3.3物资及设备管理 (124)7.3.4综合治理 (125)7.4现场安全保证措施 (126)7.4.1建立健全的安全组织机构 (126)7.4.2成立安全管理体系 (126)7.4.3安全预案及具体措施 (126)第一章编制目的、适应性及编制依据1.1 编制目的为了确保XX高速XX合同段在质量、进度、安全、文明、环保等方面施工目标的实现，规范项目施工管理，提高投资效益及工程管理水平，参照XX高速合同文件、设计文件及相关的技术标准、规范等，特制定本施工组织设计。

1.2 适应性本施工组织设计适用于XX高速XX合同段XX隧道工程施工，包括质量、进度、安全、文明、环保等各方面。

1.3 编制依据⑴、《XX至XX高速公路两阶段施工图设计》；⑵、《公路工程技术标准》JTJ001—97；、⑶、《公路隧道施工技术规范》JTG F60—2009；⑷、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTJ023—85⑸、《公路工程施工安全技术规范》JTJ076—95；；⑹、《公路工程质量检验评定标准》JTJ071—98；⑺、《公路工程石料试验规程》JTJ054—94；⑻、《公路工程集料试验规程》JTJ058—2000；⑼、《公路工程水泥混凝土试验规程》JTJ053—94；⑽、《工程测量规范》GB50026—93；⑾、本地区地形、地貌、水文、地质、气候、材料供应等施工条件的详细调查；⑿、我单位目前的技术水平、施工管理水平、物资供应及机械配备能力；⒀、其它相关国家标准、行业标准等。

第二章工程概况2.1 概述XX隧道进口位于XX，距离进洞口南侧约500米处有一条二级公路，交通条件一般。

出洞口位于XX，与拟建XX大桥相连，距离进洞口西侧约1500米处有一条二级公路，该公路为XX到XX老路，交通条件一般。

隧址区属构造剥蚀低山地貌区。

隧道洞身段地形高低起伏较大，分部高程大多在365米-530米之间，多表现为一连串塔状和馒头山包。

隧道进口段为单向斜坡，地形坡度较陡，坡向2200～2500，坡角250～400，局部形成陡坎；隧道出口段为单向斜坡，受冲沟切割，地形坡度较陡，坡向100～450，坡角200～350，局部形成陡坎；隧址区内地形最高点位于K71+880山脊线上，高程622米，最低点位于隧道进口段ZK70+720处，高程326米左右，隧道穿过地带相对高差约296米，隧道最大埋深约266米。

隧址区在山脊一带植被较发育，部分为基岩裸露，进出洞口缓坡，沟谷地带多为第四系坡残积层覆盖，常为水田及耕地。

隧道进口K70+700左侧斜坡顶有砂岩危岩，岩质陡崖段，该陡崖段长约80m，坡顶高程562.00～564.00m，坡底高程554.00～556.00m，坡向147°，地形坡脚50～70°。

共发育两处危岩，估算总体积672m³，其中：W1危岩均宽约12.0m，均高8.0m，均厚约4.00m，总体积384.0m³，该危岩形态主要为长方体状，其崩落主方向为150°；W2危岩均宽约12.0m，均高6.0m，均厚约4.00m，总体积288.0 m³，该危岩形态主要为外突圆盘状，其崩落主方向为130°。

2.2 工程简介XX隧道左右线存在短链，左线：ZK71+561.739=ZK71+747.796，短链186.057米，右线：K71+542.080=K71+744.486，短链202.406米。

XX隧道(XX标段)工程简介表表2.2-12.3 施工环境2.3.1 气候气象隧址区属渝东中亚热带湿润带，季风气候特征显著；气温夏高冬低，气压夏低而冬高，雨量夏丰而冬少。

秋季气温下降快，多秋绵雨；冬季霜、雨、雪少，多雾寡照。

总体上四季分明，气候温和，热量丰富，雨水充沛，雨热同季，光照充足。

具有冬暖、春早、初夏多雨、盛夏炎热多伏旱，秋多绵雨、云雾多，湿度大、无霜期长，冬秋寡照和降水分布不均及小气候和立体气候特色明显的气候特点。

境内沿江河谷多年平均气温17.9～18.4°C，其它地区多年平均气温13～17°C；最热月平均气温（7月、8月）为28.0～29.0°C，极端最高气温为42.1°C（1972年8月26日）；最冷月（1月）平均气温为7.1℃，极端最低气温为-3.7℃（1955年1月27日，1975年12月15日）。

年降雨量为1000～1350mm，长江河谷较低；冬季占4%，夏季占37～46%。

2.3.2 河流水文隧道区地表水系均属长江水系，地表水系多呈树枝状，次有羽毛状，河谷多呈深峡之“V”型谷，坡降较大，水流湍急，阶地不发育的特点。

隧道进口斜坡下部为XX河，勘测期流量约2m3/s，常年洪水位3.0米；隧道出口斜坡下部发育一条季节性冲沟，出口冲沟勘测期流量约0.01m3/s，常年洪水位2.5米。

XX河为隧道区地表水、地下水的最低侵蚀基准面。

2.3.3 地质情况隧址区处于方斗山冲断背斜北西翼，为单斜构造，岩层倾向315°～323°，倾角25～30°，产状较稳定，未见次级褶曲和断层，构造简单。

隧址区中风化岩体较完整，进洞侧岩体中发育有两组裂隙：①68°∠84°，裂面较平直，闭合，局部张开5～10mm，无充填，延伸约0.5～1.5m，发育间距0.5～5m；②、152°∠58°，裂面较平直，闭合，局部张开3～8mm，局部有少量泥质充填，延伸约2～3m，发育间距1～2m。

合集下载

四车道高速公路连拱隧道施工组织设计

四车道高速公路连拱隧道施工组织设计

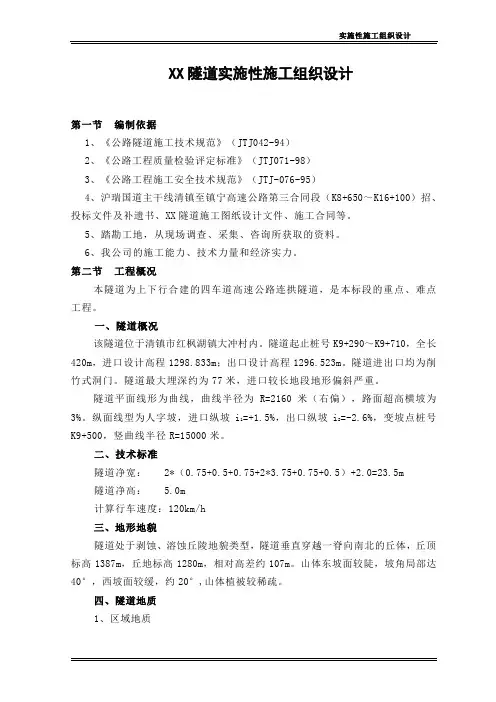

XX隧道实施性施工组织设计第一节编制依据1、《公路隧道施工技术规范》（JTJ042-94）2、《公路工程质量检验评定标准》（JTJ071-98）3、《公路工程施工安全技术规范》（JTJ-076-95）4、沪瑞国道主干线清镇至镇宁高速公路第三合同段（K8+650～K16+100）招、投标文件及补遗书、XX隧道施工图纸设计文件、施工合同等。
