通信线路工程工程量计算规则一、开挖（填）土（石）方1、光（电）缆接头坑个数取定（1）、埋式光缆接头坑个数：初步设计按2km标准盘长或每1.7～1.85km取一个接头坑；施工图设计按实际取定。

（2）、埋式电缆接头坑个数：初步设计按5个/km取定；施工图设计按实际取定。

2、挖光缆长度计算光缆沟长度=图末长度-图始长度-（截流长度+过路顶管长度）3、施工测量长度计算管道工程施工测量长度=各人孔中心至人孔中心长度之和光缆工程施工测量长度=路由图末长度-路由图始长度4、缆线布放工程量的取定缆线布放工程量为缆线施工测量长度与各种预留长度之和，不能按主材使用长度计取工程量。

5、计算人孔坑挖深6、计算管道深度7、计算开挖路面面积8、计算开挖土方体积工程量9、回填土（石）方工程量10、通信管道余土方工程量等于管道建筑体积（基础、管群、包封）与人孔建筑体积之和。

二、通信管道工程三、光（电）缆敷设四、光（电）缆保护与防护五、综合布线工程1、水平子系统布放缆线水平子系统布放缆线工程量：单位为“m ”，每楼层水平子系统布放缆线数量S=[0.5×（F+N）＋0.5×（F＋N）×10%＋6]×C=[0.55×（F＋N）＋6]×CS——每楼层的布线总长度（m）F——最远的信息插座距配线间的最大可能路由距离（m）N——最近的信息插座距配线间的最大可能路由距离（m）C——每个楼层的信息插座数量0.55——平均电缆长度＋备用部分6——端接容差，常数（主干采用15；配线采用6）2、信息插座数量估值每个楼层信息插座数量C=A/P×W其中：C－－每个楼层信息插座数量（个）A－－每个楼层布线区域工作区的面积（㎡）P－－单个工作区所辖的面积，一般取值为9（㎡）W－－单个工作区的信息插座数，一般取值为1、2、3或4（个）注：计算订购电缆长度时，应考虑每箱（盘，卷）长度。

通讯系统设备工程量计算规则一、安装调试机柜、接口单元、基站（用户站）室外单元以“个”为计量单位。

二、安装调试基站（用户站）设备、会议电话机、多点控制器、编解码器以“台”为计量单位。

三、微波无线接入系统联调及试运行、安装调测会议电视设备网管系统以“系统”为计量单位。

四、安装调测汇接机以“架”为计量单位。

五、会议电话设备联网（全分配式）以“端”为计量单位。

六、会议电视设备联网系统试验以“对端”为计量单位。

计算机网络系统设备安装工程工程量计算规则一、安装调试计算机终端设备、附属设备、交换机、路由器、防火墙、调制解调器以“台”为计量单位。

二、安装调试网络终端设备、普通型集线器以“台”为计量单位。

三、安装调试接口卡、堆叠式集线器、服务器系统软件、网管软件以“套”为计量单位。

四、安装调试各种卡以“个”为计量单位。

五、安装调试内存条以“条”为计量单位。

六、安装调试投影机屏幕以“副”为计量单位。

七、网络调试及试运行以“系统”为计量单位。

楼宇、小区多表远传系统工程量计算规则一、安装调试远传基表、抄表系统设备配套设施、通讯接口转换器以“个”为计量单位。

二、安装调试抄表集中器、抄表采集器、抄表主机、多表采集中央管理计算机以“台”为计量单位。

楼宇、小区自控系统工程量计算规则一、调试楼宇自控用户、安装调试智能布线箱内配线架以“套”为计量单位。

二、安装调试中央站计算机、控制网络通讯设备、控制器、流量计、住宅（小区）智能化设备以“台”为计量单位。

三、安装调试终端电阻、控制器远端模块、第三方设备通讯接口、阀门及执行机构以“个”为计量单位。

四、安装调试传感器及变送器以“支”为计量单位。

五、调试小区家居智能系统以“户”为计量单位。

六、楼宇自控系统调试、住宅（小区）智能化系统调试及试运行以“系统”为计量单位。

扩声、背景音乐系统工程量计算规则一、安装调试扩声系统设备、扩声系统设备级间调试、背景音乐系统设备以“台”为计量单位。

二、安装专用机柜、机房配线箱、接线箱、风扇单元以“个”为计量单位。

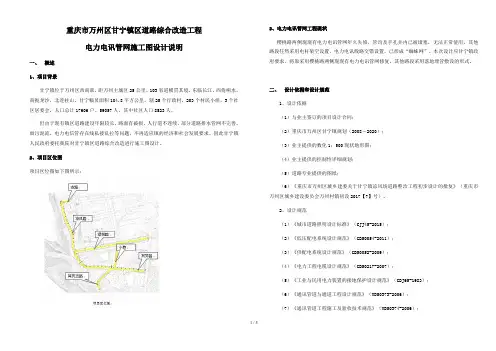

重庆市万州区甘宁镇区道路综合改造工程电力电讯管网施工图设计说明一、概述1、项目背景甘宁镇位于万州区西南部，距万州主城区25公里。

103省道横贯其境，东临长江，西倚响水，南扼龙沙，北连柱山。

甘宁幅员面积104.8平方公里，辖25个行政村，203个村民小组，3个社区居委会，人口总计17606户、59057人，其中社区人口8523人。

但由于现有镇区道路建设年限较长，路面有破损，人行道不连续，部分道路排水管网不完善，雨污混流，电力电信管存在线私接乱拉等问题，不再适应镇的经济和社会发展要求。

因此甘宁镇人民政府委托我院对甘宁镇区道路综合改造进行施工图设计。

2、项目区位图项目区位图如下图所示：3、电力电讯管网工程现状樱桃路两侧现现有电力电讯管网年久失修，管沟及手孔井内已被堵塞，无法正常使用，其他路段任然采用电杆架空设置，电力电讯线路交错设置，已形成“蜘蛛网”。

本次设计应甘宁镇政府要求，将原采用樱桃路两侧现现有电力电讯管网修复，其他路段采用落地埋管敷设的形式。

二、设计依据和设计规范1、设计依据（1）与业主签订的项目设计合同；（2）重庆市万州区甘宁镇规划（2008－2020）；（3）业主提供的数化1：500现状地形图；（4）业主提供的控制性详细规划；（5）道路专业提供的图纸；（6）《重庆市万州区城乡建委关于甘宁镇凉风场道路整治工程初步设计的批复》（重庆市万州区城乡建设委员会万州村镇初设2017【7】号）。

2、设计规范（1）《城市道路照明设计标准》（CJJ45-2015）；（2）《低压配电系统设计规范》（GB50054-2011）；（3）《供配电系统设计规范》（GB50052-2009）；（4）《电力工程电缆设计规范》（GB50217-2007）；（5）《工业与民用电力装置的接地保护设计规范》（GBJ65-1983）；（6）《通讯管道与通道工程设计规范》（YD50373-2006）；（7）《通讯管道工程施工及验收技术规范》（YD50374-2006）；（8）《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）；（9）《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）；（10）《建设工程施工现场供用电安全规范》（GB50194-1993）；（11）《建筑物防雷设计规范》（GB50057-2010）；（12）《城市道路照明工程施工及验收规程》（CJJ89-2012）；（13）《建筑抗震设计规范》(GB 50011-2016)（13）国家和地方现行的有关法律、法规、规范、规程及标准。
