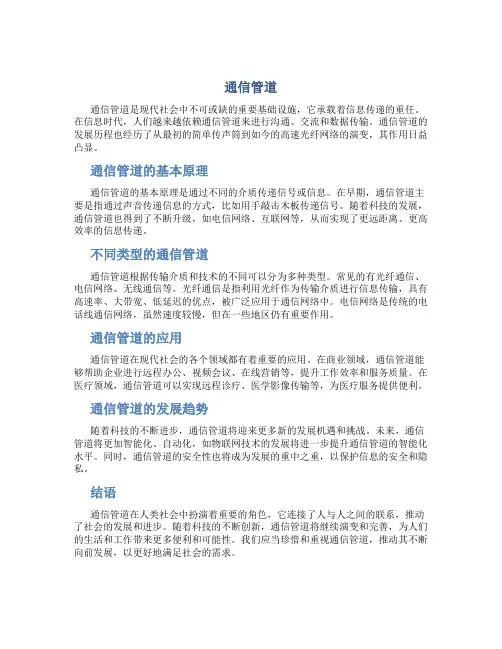

通信管道基础

通信管道通信管道是现代社会中不可或缺的重要基础设施，它承载着信息传递的重任。

在信息时代，人们越来越依赖通信管道来进行沟通、交流和数据传输。

通信管道的发展历程也经历了从最初的简单传声筒到如今的高速光纤网络的演变，其作用日益凸显。

通信管道的基本原理通信管道的基本原理是通过不同的介质传递信号或信息。

在早期，通信管道主要是指通过声音传递信息的方式，比如用手敲击木板传递信号。

随着科技的发展，通信管道也得到了不断升级，如电信网络、互联网等，从而实现了更远距离、更高效率的信息传递。

不同类型的通信管道通信管道根据传输介质和技术的不同可以分为多种类型。

常见的有光纤通信、电信网络、无线通信等。

光纤通信是指利用光纤作为传输介质进行信息传输，具有高速率、大带宽、低延迟的优点，被广泛应用于通信网络中。

电信网络是传统的电话线通信网络，虽然速度较慢，但在一些地区仍有重要作用。

通信管道的应用通信管道在现代社会的各个领域都有着重要的应用。

在商业领域，通信管道能够帮助企业进行远程办公、视频会议、在线营销等，提升工作效率和服务质量。

在医疗领域，通信管道可以实现远程诊疗、医学影像传输等，为医疗服务提供便利。

通信管道的发展趋势随着科技的不断进步，通信管道将迎来更多新的发展机遇和挑战。

未来，通信管道将更加智能化、自动化，如物联网技术的发展将进一步提升通信管道的智能化水平。

同时，通信管道的安全性也将成为发展的重中之重，以保护信息的安全和隐私。

结语通信管道在人类社会中扮演着重要的角色，它连接了人与人之间的联系，推动了社会的发展和进步。

随着科技的不断创新，通信管道将继续演变和完善，为人们的生活和工作带来更多便利和可能性。

我们应当珍惜和重视通信管道，推动其不断向前发展，以更好地满足社会的需求。

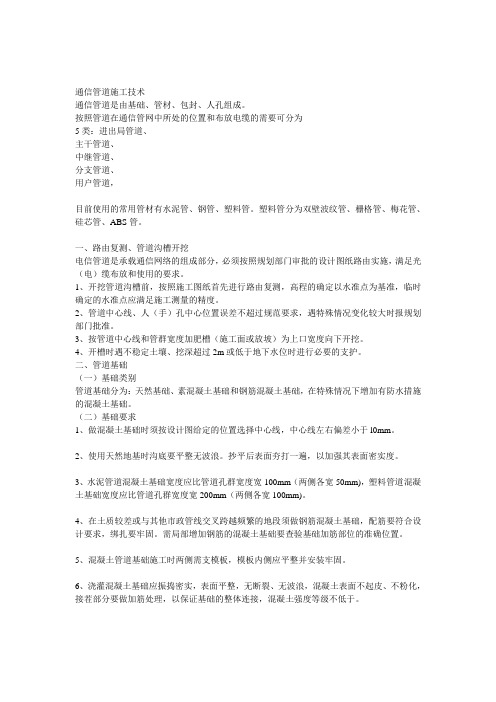

通信管道施工技术通信管道是由基础、管材、包封、人孔组成。

按照管道在通信管网中所处的位置和布放电缆的需要可分为5类：进出局管道、主干管道、中继管道、分支管道、用户管道，目前使用的常用管材有水泥管、钢管、塑料管。

塑料管分为双壁波纹管、栅格管、梅花管、硅芯管、ABS管。

一、路由复测、管道沟槽开挖电信管道是承载通信网络的组成部分，必须按照规划部门审批的设计图纸路由实施，满足光（电）缆布放和使用的要求。

1、开挖管道沟槽前，按照施工图纸首先进行路由复测，高程的确定以水准点为基准，临时确定的水准点应满足施工测量的精度。

2、管道中心线、人（手）孔中心位置误差不超过规范要求，遇特殊情况变化较大时报规划部门批准。

3、按管道中心线和管群宽度加肥槽（施工面或放坡）为上口宽度向下开挖。

4、开槽时遇不稳定土壤、挖深超过2m或低于地下水位时进行必要的支护。

二、管道基础（一）基础类别管道基础分为：天然基础、素混凝土基础和钢筋混凝土基础，在特殊情况下增加有防水措施的混凝土基础。

（二）基础要求1、做混凝土基础时须按设计图给定的位置选择中心线，中心线左右偏差小于l0mm。

2、使用天然地基时沟底要平整无波浪。

抄平后表面夯打一遍，以加强其表面密实度。

3、水泥管道混凝土基础宽度应比管道孔群宽度宽100mm（两侧各宽50mm)，塑料管道混凝土基础宽度应比管道孔群宽度宽200mm（两侧各宽100mm)。

4、在土质较差或与其他市政管线交叉跨越频繁的地段须做钢筋混凝土基础，配筋要符合设计要求，绑扎要牢固。

需局部增加钢筋的混凝土基础要查验基础加筋部位的准确位置。

5、混凝土管道基础施工时两侧需支模板，模板内侧应平整并安装牢固。

6、浇灌混凝土基础应振捣密实，表面平整，无断裂、无波浪，混凝土表面不起皮、不粉化，接茬部分要做加筋处理，以保证基础的整体连接，混凝土强度等级不低于。

（三）塑料管道塑料管道分为双壁波纹管、栅格管、梅花管、硅芯管、ABS管，根据材质的不同所用的部位不同，敷设方法不同。

通信管道设计基础知识电缆通信管道是由人孔或手孔将管路连接起来组成的。

可分为用户管道和中继管道。

用户管道按其使用要求可分为主干管道和配线管道。

管道的特点：容量大、可以保护电缆、只占用地下断面有利于市政规划和建设第一节目前建设管道所用的材料目前通信管道建设混凝土管和塑料管两种，混凝土管主要采用6孔混凝土管，塑料管主要采用波纹管和多孔梅花管。

混凝土管的种类根据混凝土管管材所用的材料和其制造方法不同，分为干打管和湿打管两种，目前较多采用的是干打法。

干打法：制管的材料：425水泥和粗砂或中砂，按1：3的比例加入30％的水，（温度为15－20℃时）。

制管方法：1、搅拌均匀砂浆2、将砂浆装入管模分层夯实3、拆模后，谅12－24小时（视当时气候温度而定）4、在水池中侵泡养护七昼夜。

5、浇水养护21个昼夜。

制造时的优缺点1、制作较湿打管简单2、管芯钢管容易抽出3、容易拆卸管模4、管孔内壁较光滑5、水泥用量较大6、需要建设水池等设施湿打法：制管的材料：按150＃混凝土配制（石子的粒径不大于1cm）制管方法：1、搅拌均匀混凝土2、将混凝土倒入管模中进行震动捣实成型3、蒸汽养护二小时左右（视当时气候温度而定）4、拆模后进行露天养护14昼夜以上制造时的有缺点1、因采用蒸汽养护，管模周转率低，制造成本增加。

2、拆模和抽出管芯较麻烦3、管孔内壁不够光滑4、因增加石子用量水泥用量减少，比干打管较少约15％－20％。

5、不需建设水池水泥水化作用较好。

混凝土管的规格、体积和重量1、混凝土管的规格：目前我国所采用的混凝土管的规格及立体图如下：混凝土管规格图单位：mm混凝土管的外壁厚度：主要根据对抗压、抗折强度及抗冲击强度的要求而定的。

我国和其它国家混凝土管外壁厚度均采用25mm。

混凝土管的长度：混凝土管每节的长度，主要由重量来决定，混凝土管重量较大，因此每节长度不宜过长，否则给施工带来较多的困难，通常根据常用的四孔、六孔混凝土管的重量确定每节的长度为60cm。

第三章通信管道工程勘察设计基础?概述?通信管道工程勘察?通信管道设计3.1 概述主要介绍通信管道的基本概念、管道分类及我国通信管道建设的相关规范。

?通信管道的概念?通信管道的分类?通信管道工程设计规范?设计范围和深度要求1.1 通信管道的概念?通信管道是指通信专用管道和市政综合性管道中的通信专用管孔，是光缆、电缆等通信线路的一个重要载体。

相对于其它敷设方式而言，管道方式隐蔽安全、容量较大、维护方便，可以满足美化市容的要求但通信管道一般沿城镇主要街道和高等级公路建设，建设难度大，周期长，工程投资大。

?通信管道一般由管道和人（手）孔组成。

由若干管材组成的管道段构筑了光电缆的主要通道，而人（手）孔则为这个通道变向、分歧以及线缆穿放、接续和引上提供了必要条件。

由这些线段和节点结成的结构体，构成了一个复杂的通信管道网络。

1.2 通信管道的分类按用途分类：可分为长途通信管道、城域主干管道、城域接入管道。

这里讲的城域接入管道就是指区别于城域主干通信管道的、对应于接近用户“最后一公里”的管道，如小区内的通信管道。

（承载更丰富的通信线缆：光缆、市话电缆、视频同轴电缆、数据通信电缆以及消防监控等通信线缆）按材料类型分类:水泥（混凝土管、石棉水泥管）、陶瓷管管道、金属管管道（镀锌钢管、铸铁管）和塑料管管道。

目前石棉水泥管、陶瓷管管道已很少使用，而塑料管道因为结构、外硬内滑、施工方便、施工周期短等优点得到越来越普遍的应用。

电缆通道也是一种可靠性很高的地下光电缆承载方式，可容纳缆线条数较多，主要适用于所需容量较大、不易扩建的地段，如出局光电缆通道。

1.3 通信管道工程设计规范《通信管道与通道工程设计规范》YD5007-95、《长途通信光缆塑料管道工程设计暂行技术规定》YD5025-96、《城市地下通信塑料管道工程设计规范》CECS165:2004两个部颁标准图集《通信管道人孔和管块组群图集》YDJ101、《通信电缆配线管道图集》YD5062-98。

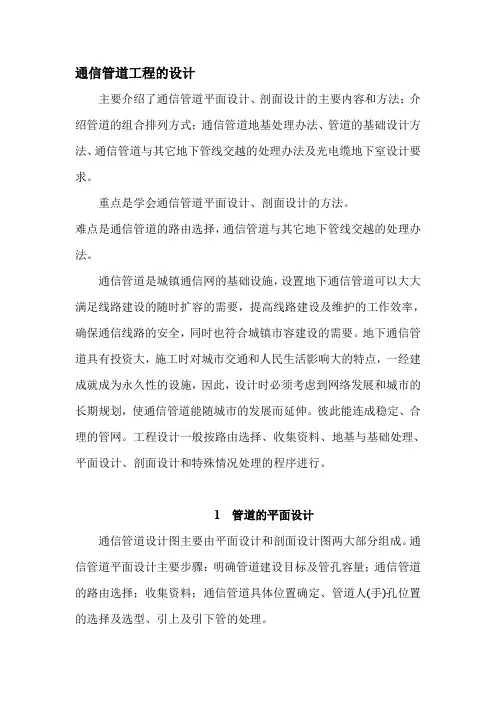

通信管道工程的设计主要介绍了通信管道平面设计、剖面设计的主要内容和方法；介绍管道的组合排列方式；通信管道地基处理办法、管道的基础设计方法、通信管道与其它地下管线交越的处理办法及光电缆地下室设计要求。

重点是学会通信管道平面设计、剖面设计的方法。

难点是通信管道的路由选择，通信管道与其它地下管线交越的处理办法。

通信管道是城镇通信网的基础设施，设置地下通信管道可以大大满足线路建设的随时扩容的需要，提高线路建设及维护的工作效率，确保通信线路的安全，同时也符合城镇市容建设的需要。

地下通信管道具有投资大，施工时对城市交通和人民生活影响大的特点，一经建成就成为永久性的设施，因此，设计时必须考虑到网络发展和城市的长期规划，使通信管道能随城市的发展而延伸。

彼此能连成稳定、合理的管网。

工程设计一般按路由选择、收集资料、地基与基础处理、平面设计、剖面设计和特殊情况处理的程序进行。

1 管道的平面设计通信管道设计图主要由平面设计和剖面设计图两大部分组成。

通信管道平面设计主要步骤：明确管道建设目标及管孔容量；通信管道的路由选择；收集资料；通信管道具体位置确定、管道人(手)孔位置的选择及选型、引上及引下管的处理。

1．路由选择原则（1）符合地下管线长远规划，并考虑充分利用已有的管道设备。

（2）选在通信线路较集中、适应发展需求的街道。

（3）尽量不在沿交换区界线周围建设主干通信管道、尽量不在铁道、河流等地铺设管道。

（4）选择供线最短，尚未铺设高级路面的道路建设管道。

（5）选择地上及地下障碍物少、施工方便的道路建设管道。

（6）尽可能避免在有化学腐蚀，或电气干扰严重的地带铺设管道，必要时必须采取防腐措施。

（7）避免在过于迂回曲折或狭窄的道路中、有流沙翻浆现象、或地下水位甚高、水质不好的地区建设通信管道。

（8）避免在规划未能定、可能转为其他用途的区域，远离各类取土采石和堆放填埋场中建管道。

（9）避免在经济林、高价值作物集中地带建管道。

（10）有新建的城市道路时，应考虑通信管道的建设。

1．管道平面位置(1) 管道应选择安全、稳定、可靠的路由，确保管道安全，同时尽量与其他电信运营商的管道路由保持一定隔距。

(2) 尽量顺沿公路或城区街道，以便于方便施工及维护工作。

(3) 管道一般应建筑在人行道下，亦可建在慢车道下，但不宜建在快车道下。

(4) 管道中心线应平行于道路中心线或建筑红线。

(5) 管道不宜建筑在埋深较大的其它管线附近。

(6) 人(手)孔内不得有其他管线穿越。

(7) 通信管道与通道应避免与燃气管道、高压电力电缆在道路同侧建设，不可避免时，通信管道、通道与其他地下管线及建筑物间的最小间距(指管道外壁之间的距离)应符合表1.2-1规定。

表1.2-1 通信管道、通道与其他地下管线及建筑物间的最小间距表(单位：m)注：①主干排水管后敷设时，其施工沟边与管道间的平行净距不宜小于1.5m。

②当管道在排水管下部穿越时，交叉净距不宜小于0.4m，通信管道应作包封处理。

包封长度自排水管道两侧各长2m。

③在交越处2m范围内，煤气管不应做接合装置和附属设备，如上述情况不能避免时，通信管道应作包封处理。

④如电力电缆加保护管时，交叉净距可减至0.15m。

2．管道段长管道的段长，主要考虑光(电)缆的标准制造长度和光(电)缆布放时的最大允许拉力以及线路分支点、引上点、叉路口、光(电)缆接入点等因素确定。

本工程管道段长根据道路具体情况而定。

3．管道容量新建道路新建通信管道，可根据机房业务容量管道管孔数可定为2孔、3孔、4孔6孔、和8孔，根据道路规模机房业务容量做相应调整。

表1.2-2 管道容量表注1：近局段管道指离节点最近的主要分支管孔至节点的局前管孔之间的管道。

注2：主要指光缆交接箱和其他具有良好分纤条件的节点，如位置较好的基站、营业厅等。

4．人(手)孔型式根据管孔容量本工程选用1.5m×0.9m×1.2m手孔、SK1和SSK小手孔。

图中所标注的尺寸均为手孔的内净尺寸。

5．管材选用根据现场实际情况，管道建设主要选用梅花管和波纹管等。
