电视监控系统基本

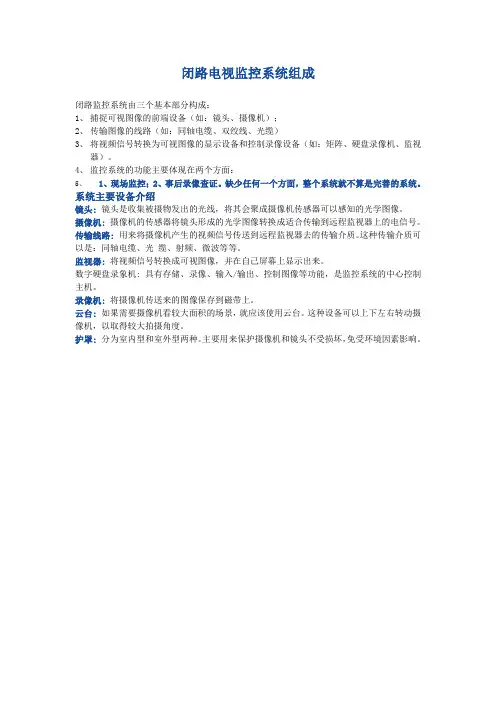

闭路电视监控系统组成
闭路监控系统由三个基本部分构成：
1、捕捉可视图像的前端设备（如：镜头、摄像机）；
2、传输图像的线路（如：同轴电缆、双绞线、光缆）
3、将视频信号转换为可视图像的显示设备和控制录像设备（如：矩阵、硬盘录像机、监视
器）。

4、监控系统的功能主要体现在两个方面：
5、1、现场监控；2、事后录像查证。

缺少任何一个方面，整个系统就不算是完善的系统。

系统主要设备介绍
镜头:镜头是收集被摄物发出的光线，将其会聚成摄像机传感器可以感知的光学图像。

摄像机:摄像机的传感器将镜头形成的光学图像转换成适合传输到远程监视器上的电信号。

传输线路:用来将摄像机产生的视频信号传送到远程监视器去的传输介质。

这种传输介质可以是：同轴电缆、光缆、射频、微波等等。

监视器:将视频信号转换成可视图像，并在自己屏幕上显示出来。

数字硬盘录象机: 具有存储、录像、输入/输出、控制图像等功能，是监控系统的中心控制主机。

录像机:将摄像机传送来的图像保存到磁带上。

云台: 如果需要摄像机看较大面积的场景，就应该使用云台。

这种设备可以上下左右转动摄像机，以取得较大拍摄角度。

护罩: 分为室内型和室外型两种。

主要用来保护摄像机和镜头不受损坏，免受环境因素影响。

工业电视视频监控系统介绍
一、工业电视视频监控系统简介
工业电视视频监控系统，又称“工业视频监控系统”，是一种基于
IP网络的视频监控系统，它将一个地点的视频信息传输到另一个地点进
行实时监控，它可以收集大量的摄像机、硬盘录像机（DVR）和数据存储
设备组成的系统，例如：汽车工业生产线、电力系统、港口、机场、运输
物流等行业。

工业电视视频监控系统采用传统的有线系统构架，通过一般
的视频传输设备，将图像信息传输到目的站，在目的站进行实时的视频监
控和存储，是一种简单可靠的工业监控系统。

二、工业电视视频监控系统特点
1、安全稳定性：工业电视视频监控系统坚固耐用，安全稳定，可在
高温、高湿、尘埃等恶劣的环境中正常运行，不易受到外界环境的影响，
从而实现长时间的有效监控。

2、功能多样性：工业电视视频监控系统可以多摄像机合并，同时监
控多个实时影像；内置多种报警功能，支持多种报警输入、输出；支持多
国语言；支持网络传输；支持多种视频格式；支持智能、录像回放等功能，便于视频信息的管理和使用。

图像传感器简介
图像传感器：
最常用的是CCD、CMOS
CCD:在CCD中，对每个像素，光落在一个光电二极管上，光电二极 管产生一个与落在上面的光的数量直接成比例的电荷。在光电二极 管旁边的每个图像元件上的电荷传送寄存器(CTR)中捕获形成的电 荷。这个电荷从A行的CTR传送到读数寄存器(R行)中。读数寄存器 把这一电荷馈送到放大器中，然后馈送到模数转换器(ADC)，之后 进行复位，以便能够从下一行(B行)像素中接受电荷，然后再次传送 到输出放大器，之后传送到ADC上。这一过程一直重复，直到读取 了所有行。A行上的电荷与B行上的电荷耦合，B行上的电荷与C行 上的电荷耦合，依此类推。在A上的电荷到达R时，B移动到A，C移 动到B，依此类推。
转换型，以16、18、20、22倍变倍最多，其他6倍、10倍应用较少。 总体来说，一体机的趋势是照度越来越低，倍数越来越高。 • 国内市场常见的国际品牌有LG、C&B、SONY、HITACHI、 PANASONIC、SAMSUNG等。国产一体化摄像机基本使用的是国际 品牌的成品机芯。
球型摄像机
• 球型摄像机也属于一体化摄像机的范畴。不仅包含可自动聚焦、镜头内建 的摄像机，而且具有全方位旋转的云台及球型防护罩。
半球型摄像机
• 半球型摄像机指镜头内建，安装半球型防护罩内的摄像机，与传统 摄像机相比，半球型摄像机体积小巧、美观，安装、使用方便。
• 半球型摄像机按CCD的不同可分为1/3寸CCD型和1/4寸CCD型。 • 一体化摄像机种类繁多，目前的市场主体可分为彩色高解型和日夜
转换型，以16、18、20、22倍变倍最多，其他6倍、10倍应用较少。 总体来说，一体机的趋势是照度越来越低，倍数越来越高。 • 国内市场常见的国际品牌有LG、C&B、SONY、HITACHI、 PANASONIC、SAMSUNG等。国产一体化摄像机基本使用的是国际 品牌的成品机芯。

监控(jiān kònɡ)系统基础知识监控(jiān kònɡ)系统基础知识监控(jiān kònɡ)系统基础知识.txt让人想念而死，是谋杀的至高境界，就连法医也鉴定不出死因。

一、摄像机主要参数和选型摄像机是监控系统的眼睛，它是拾取图像信号的设备。

被监视场所通过摄像机将画面的光信号变为电信号（图像信号），再经过放大、整形等一系列信号处理，通过传输(chuán shū)部分、控制部分之后到达录制设备、访问设备和显示设备。

摄像机具有黑白和彩色之分，由于黑白摄像机具有高分辨率、低照度等优点，特别是它可以在红外光照下成像，因此(yīncǐ)在电视监控系统中，黑白CCD摄像机仍具有较高的市场占有率。

但在家庭监控系统中，选择彩色摄像机的用户居多。

摄像机又分为枪式摄像机、红外摄像机、一体式摄像机、变倍摄像机、半球式摄像机、烟感式摄像机等等，而在家庭监控中所用到的只有其中几种，大家(dàjiā)应该有初步的了解。

CCD：CCD是Charge Coupled Device(电荷(diànhè)耦合器件)的缩写，它是一种半导体成像器件，我们常用的摄像机CCD以1/3in、1/4in的芯片居多，1/3in的芯片摄像效果好于1/4in；分辨率：摄像机分辨率的指标是水平分辨率，其单位(dānwèi)为线对，即成像后可以分辨的黑白线对的数目。

常用的黑白摄像机的分辨率一般为380-600，彩色为380-480，其数值越大成像越清晰。

一般的监视场合，用400线左右的黑白摄像机就可以满足要求。

照度（灵敏度）：在镜头光圈大小一定的情况下，获取规定信号电平所需要的最低靶面照度。

例如：使用F1.2的镜头，当被摄物体表面照度为0.04Lux时，摄像机输出信号的幅值为350mV，即最大幅值的50％，则称此摄像机的灵敏度为0.04Lux/F1.2。

如果被摄物体表面照度再低，监视器屏幕上将(shàngjiàng)是一幅很难分辨层次的灰暗图像。
