电视监控系统概述和特点以及分类

工业电视视频监控系统介绍
一、工业电视视频监控系统简介
工业电视视频监控系统，又称“工业视频监控系统”，是一种基于
IP网络的视频监控系统，它将一个地点的视频信息传输到另一个地点进
行实时监控，它可以收集大量的摄像机、硬盘录像机（DVR）和数据存储
设备组成的系统，例如：汽车工业生产线、电力系统、港口、机场、运输
物流等行业。

工业电视视频监控系统采用传统的有线系统构架，通过一般
的视频传输设备，将图像信息传输到目的站，在目的站进行实时的视频监
控和存储，是一种简单可靠的工业监控系统。

二、工业电视视频监控系统特点
1、安全稳定性：工业电视视频监控系统坚固耐用，安全稳定，可在
高温、高湿、尘埃等恶劣的环境中正常运行，不易受到外界环境的影响，
从而实现长时间的有效监控。

2、功能多样性：工业电视视频监控系统可以多摄像机合并，同时监
控多个实时影像；内置多种报警功能，支持多种报警输入、输出；支持多
国语言；支持网络传输；支持多种视频格式；支持智能、录像回放等功能，便于视频信息的管理和使用。

视频监控系统概述视频监控系统是通过在某些地点安装摄像头等视频采集设备对现场进行拍摄监控，然后通过一定的传输网络将视频采集设备采集到的视频信号传送到指定的监控中心，监控中心通过人工监控或者将视频信号存储到存储设备上对现场进行视频监控。

视频监控系统分为前端监控设备，包括有云台，护罩，摄像机，支架，镜头，解码器等设备。

后端监控设备，包括有视频监控主机，数字视频矩阵，监视器等设备。

前端监控设备的功能有：摄像机采集视频信号或者图像。

云台控制摄像机的转动，调整监视范围。

镜头可以调整摄像机的焦距，从而起到调整图像的清晰度和图像的远近。

解码器是接收控制主机的控制信号，对云台和镜头进行控制，以达到控制云台的运动方向以及控制镜头的焦距从而保证监控中心对现场可以进行全方位的实时监控。

后端监控设备的功能有：视频监控主机负责对前端监控设备发送指令，获取前端监控设备的反馈的一些参数，从而达到控制前端监控设备的作用，监视器则是用来显示视频信号的设备。

由于监视器价格昂贵，如果要每一个摄像头都相应的连接一台监视器的话，相应成本就非常的高，而且监控中心的工作人员也不能完全可以兼顾到如此多的监视器，所以就使用数字视频矩阵来对摄像头和监视器进行切换，从而使得既可以监控到所有的现场，又可以节约成本。

视频监控信号进行传输可以分为模拟传输和数字传输，现在随着科学技术不断进步，计算机更加深入的各行各业，数字技术的日益发展，模拟传输现在已经基本淘汰。

数字传输又可以分为通过电话线传输，DDN线路传输，ISDN线路传输，光纤信道传输，无线信道传输，卫星线路传输，现在随着TCP/IP网络的带宽越来越大，越来越多的通过TCP/IP网络进行传输。

视频图像编解码标准包括有：1.由国际标准化组织（ISO）制定的：1991年制定的MPEG-I图像编解码标准，1994年制定的MPEG-II图像编解码标准，基于IP的视频传送的MPED-4图像编解码标准。

2.由国际电信联盟-电信标准化组织（ITU-T）制定的：H.261图像编解码标准是基于N*64K速率下的会议电视视频编码标准，提供QCIF、FCIF两种编码格式，H.263图像编解码标准是基于低速率下的会议电视视频编码标准，提供SQCIF、QCIF、CIF，4CIF、16CIF 五种编码算法。

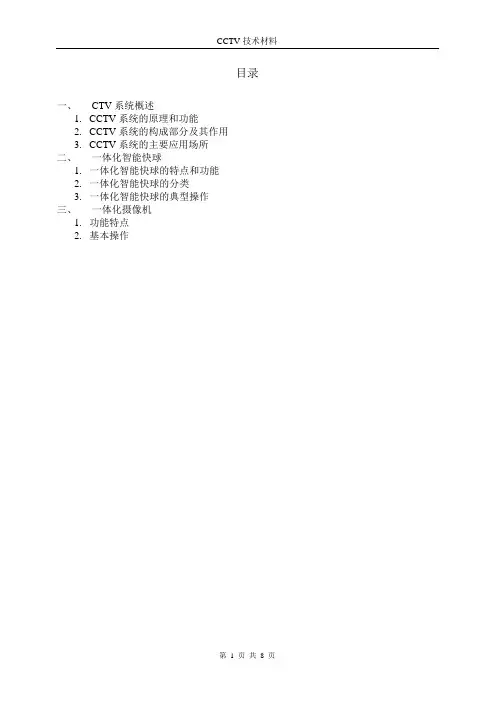

目录一、CTV系统概述TV系统的原理和功能TV系统的构成部分及其作用TV系统的主要应用场所二、一体化智能快球1.一体化智能快球的特点和功能2.一体化智能快球的分类3.一体化智能快球的典型操作三、一体化摄像机1.功能特点2.基本操作一、CCTV系统概述YV系统的原理和功能CCTV系统，即闭路电视监控系统，是现代安防系统的一个重要组成部分。

CCTV 系统是管理人员和安全人员视觉的有效延伸，是所有安全系统中最关键的子系统。

它主要利用现代化的设备，监察和控制许多重要或人员无法实时检查的场所，把所有的重要场所的场景传输到一个或多个监控室内显示，从而在无人值守的情况下，及时观察、监视、了解和记录灾情、盗情及其它犯罪罪证。

随着现代化管理的需要和发展，闭路电视监控系统是当今普遍应用的现代化管理手段。

它能够在第一时间以图像、文字形式告知管理、维护和保安人员现场所发生的任何情况，从而有效地做出快速反应，并将所发生事件的全过程进行备份，对重要数据进行记录，为处理事故提供切实依据。

CCTV系统的原理：首先由安装于需要防范位置的摄像机镜头获得光学视频图像，通过摄像机内部的传感器和电路将视频信号转化为点对点的电信号，经过电缆传输后，通过显示设备将电信号还原为视频图像。

TV系统的构成部分及其作用一个最简单的CCTV系统可以由摄像机、录像机、监视器和电缆组成。

但为了满足不同场所、不同目的的监控需要，CCTV系统的组成设备种类很多。

按照它们在系统中的功能，可大致分为以下三种类型。

①前端设备CCTV的前端设备是直接完成现场图像捕捉功能的设备及其辅助设备，主要有一体化智能快球、固定球、一体化摄像机、防护罩、云台、各种安装支架、协议转换器和各种人工光源等。

其中一体化智能快球、固定球和一体化摄像机将在后续的部分专门介绍。

在室外，护罩用来保护摄像机和镜头不被破坏、不受天气变化的影响；在室内，使用护罩主要是为了防止破坏和美观。

室内和室外使用的CCTV护罩都能保护摄像机和镜头不受灰尘、有害化学物质和天气变化的影响，也使得它们不容易遭到破坏。

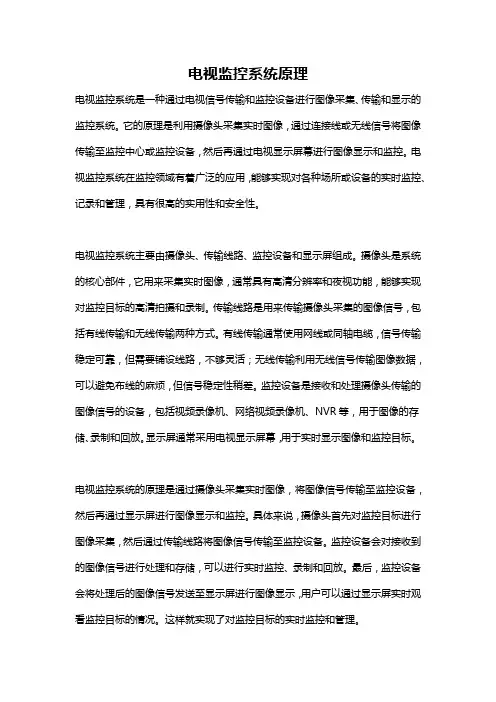

电视监控系统原理电视监控系统是一种通过电视信号传输和监控设备进行图像采集、传输和显示的监控系统。

它的原理是利用摄像头采集实时图像，通过连接线或无线信号将图像传输至监控中心或监控设备，然后再通过电视显示屏幕进行图像显示和监控。

电视监控系统在监控领域有着广泛的应用，能够实现对各种场所或设备的实时监控、记录和管理，具有很高的实用性和安全性。

电视监控系统主要由摄像头、传输线路、监控设备和显示屏组成。

摄像头是系统的核心部件，它用来采集实时图像，通常具有高清分辨率和夜视功能，能够实现对监控目标的高清拍摄和录制。

传输线路是用来传输摄像头采集的图像信号，包括有线传输和无线传输两种方式。

有线传输通常使用网线或同轴电缆，信号传输稳定可靠，但需要铺设线路，不够灵活；无线传输利用无线信号传输图像数据，可以避免布线的麻烦，但信号稳定性稍差。

监控设备是接收和处理摄像头传输的图像信号的设备，包括视频录像机、网络视频录像机、NVR等，用于图像的存储、录制和回放。

显示屏通常采用电视显示屏幕，用于实时显示图像和监控目标。

电视监控系统的原理是通过摄像头采集实时图像，将图像信号传输至监控设备，然后再通过显示屏进行图像显示和监控。

具体来说，摄像头首先对监控目标进行图像采集，然后通过传输线路将图像信号传输至监控设备。

监控设备会对接收到的图像信号进行处理和存储，可以进行实时监控、录制和回放。

最后，监控设备会将处理后的图像信号发送至显示屏进行图像显示，用户可以通过显示屏实时观看监控目标的情况。

这样就实现了对监控目标的实时监控和管理。

电视监控系统在实际应用中有着广泛的用途。

首先，它在安防监控领域有着重要的应用，能够对公共场所、住宅小区、商业建筑等进行实时监控和管理，起到了预防和控制犯罪的作用。

其次，电视监控系统也常用于工业生产领域，能够对生产现场进行实时监控，确保生产过程的安全和稳定。

此外，电视监控系统还在交通管理、环境监测、教育培训等领域有着重要的应用价值。

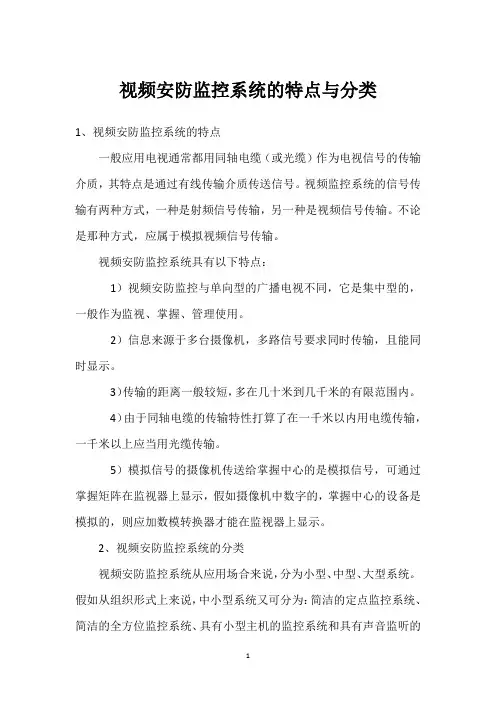

视频安防监控系统的特点与分类1、视频安防监控系统的特点一般应用电视通常都用同轴电缆（或光缆）作为电视信号的传输介质，其特点是通过有线传输介质传送信号。

视频监控系统的信号传输有两种方式，一种是射频信号传输，另一种是视频信号传输。

不论是那种方式，应属于模拟视频信号传输。

视频安防监控系统具有以下特点：1）视频安防监控与单向型的广播电视不同，它是集中型的，一般作为监视、掌握、管理使用。

2）信息来源于多台摄像机，多路信号要求同时传输，且能同时显示。

3）传输的距离一般较短，多在几十米到几千米的有限范围内。

4）由于同轴电缆的传输特性打算了在一千米以内用电缆传输，一千米以上应当用光缆传输。

5）模拟信号的摄像机传送给掌握中心的是模拟信号，可通过掌握矩阵在监视器上显示，假如摄像机中数字的，掌握中心的设备是模拟的，则应加数模转换器才能在监视器上显示。

2、视频安防监控系统的分类视频安防监控系统从应用场合来说，分为小型、中型、大型系统。

假如从组织形式上来说，中小型系统又可分为：简洁的定点监控系统、简洁的全方位监控系统、具有小型主机的监控系统和具有声音监听的监控系统。

1）简洁的定点监控系统简洁的定点监控系统就是在监视现场安置定点摄像机（摄像机配接定焦镜点），通过同轴电缆将视频信号传送到监控中心的监视器。

例如，在小型工厂的大门口安装一台摄像机，并通过同轴电缆将视频信号传送到厂办公室内的监视器（或电视机）上，管理人员就可以看到哪些人上班迟到或早退，离厂时是否携带了厂内的物品。

若是再配置一台录像机，还可以把监视的画面记录下来，供日后检索查证。

这种简洁的定点监视系统适用于多种场合。

当摄像机的数量较多时，可通过多路切换器、画面分割器或系统主机进行监视。

当监视的点数增加时会使系统规模变大，但假如没有其他附加设备及要求，这类监控系统仍可属于简洁的定点系统。

2）简洁的全方位监控系统简洁的全方位监控系统是将定点监控系统中的定焦镜头换成电动变焦镜头，并增加可上下左右运动的全方位云台（云台内部有两个电动机），使每个监视器的摄像机可以进行上下左右的扫视，其所配镜头的焦距也可在肯定范围内变化（监视场景可拉远或推近）。

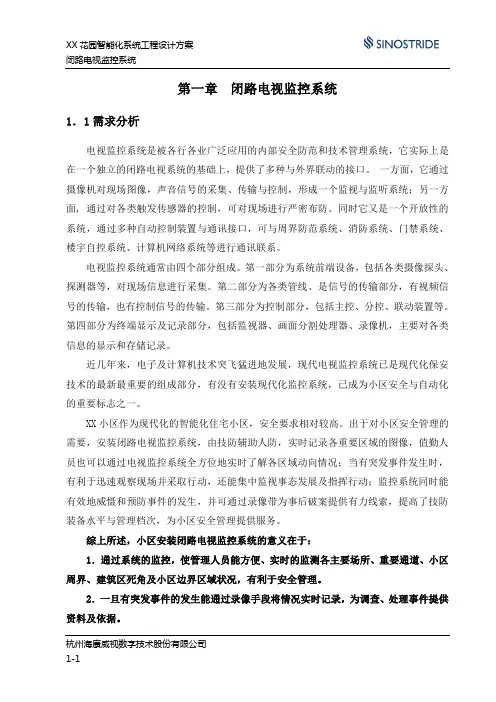

第一章闭路电视监控系统1．1需求分析电视监控系统是被各行各业广泛应用的内部安全防范和技术管理系统，它实际上是在一个独立的闭路电视系统的基础上，提供了多种与外界联动的接口。

一方面，它通过摄像机对现场图像，声音信号的采集、传输与控制，形成一个监视与监听系统；另一方面, 通过对各类触发传感器的控制，可对现场进行严密布防。

同时它又是一个开放性的系统，通过多种自动控制装置与通讯接口，可与周界防范系统、消防系统、门禁系统、楼宇自控系统、计算机网络系统等进行通讯联系。

电视监控系统通常由四个部分组成。

第一部分为系统前端设备，包括各类摄像探头、探测器等，对现场信息进行采集。

第二部分为各类管线、是信号的传输部分，有视频信号的传输，也有控制信号的传输。

第三部分为控制部分，包括主控、分控、联动装置等。

第四部分为终端显示及记录部分，包括监视器、画面分割处理器、录像机，主要对各类信息的显示和存储记录。

近几年来，电子及计算机技术突飞猛进地发展，现代电视监控系统已是现代化保安技术的最新最重要的组成部分，有没有安装现代化监控系统，已成为小区安全与自动化的重要标志之一。

XX小区作为现代化的智能化住宅小区，安全要求相对较高。

出于对小区安全管理的需要，安装闭路电视监控系统，由技防辅助人防，实时记录各重要区域的图像，值勤人员也可以通过电视监控系统全方位地实时了解各区域动向情况；当有突发事件发生时，有利于迅速观察现场并采取行动，还能集中监视事态发展及指挥行动；监控系统同时能有效地威慑和预防事件的发生，并可通过录像带为事后破案提供有力线索，提高了技防装备水平与管理档次，为小区安全管理提供服务。

综上所述，小区安装闭路电视监控系统的意义在于：1．通过系统的监控，使管理人员能方便、实时的监测各主要场所、重要通道、小区周界、建筑区死角及小区边界区域状况，有利于安全管理。

2．一旦有突发事件的发生能通过录像手段将情况实时记录，为调查、处理事件提供资料及依据。

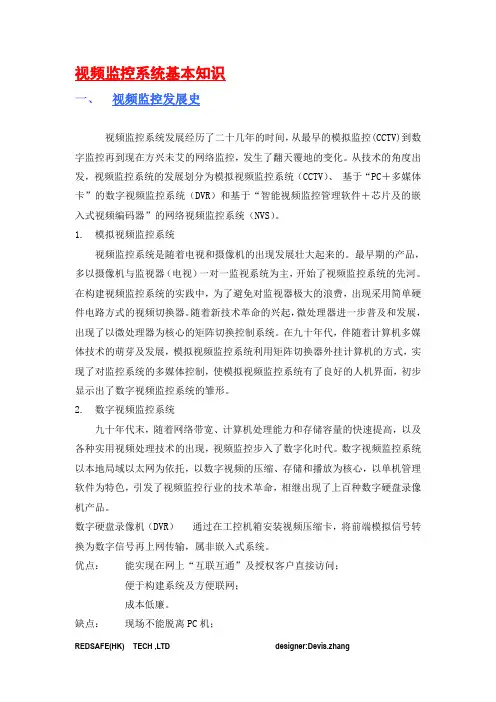

视频监控系统基本知识一、视频监控发展史视频监控系统发展经历了二十几年的时间，从最早的模拟监控(CCTV)到数字监控再到现在方兴未艾的网络监控，发生了翻天覆地的变化。

从技术的角度出发，视频监控系统的发展划分为模拟视频监控系统（CCTV）、基于“PC＋多媒体卡”的数字视频监控系统（DVR）和基于“智能视频监控管理软件＋芯片及的嵌入式视频编码器”的网络视频监控系统（NVS）。

1. 模拟视频监控系统视频监控系统是随着电视和摄像机的出现发展壮大起来的。

最早期的产品，多以摄像机与监视器（电视）一对一监视系统为主，开始了视频监控系统的先河。

在构建视频监控系统的实践中，为了避免对监视器极大的浪费，出现采用简单硬件电路方式的视频切换器。

随着新技术革命的兴起，微处理器进一步普及和发展，出现了以微处理器为核心的矩阵切换控制系统。

在九十年代，伴随着计算机多媒体技术的萌芽及发展，模拟视频监控系统利用矩阵切换器外挂计算机的方式，实现了对监控系统的多媒体控制，使模拟视频监控系统有了良好的人机界面，初步显示出了数字视频监控系统的雏形。

2. 数字视频监控系统九十年代末，随着网络带宽、计算机处理能力和存储容量的快速提高，以及各种实用视频处理技术的出现，视频监控步入了数字化时代。

数字视频监控系统以本地局域以太网为依托，以数字视频的压缩、存储和播放为核心，以单机管理软件为特色，引发了视频监控行业的技术革命，相继出现了上百种数字硬盘录像机产品。

数字硬盘录像机（DVR）通过在工控机箱安装视频压缩卡，将前端模拟信号转换为数字信号再上网传输，属非嵌入式系统。

优点：能实现在网上“互联互通”及授权客户直接访问；便于构建系统及方便联网；成本低廉。

缺点：现场不能脱离PC机；系统稳定性差；扩展性和灵活性差；不利于远程传输。

3. 网络视频监控系统网络视频监控系统是随着计算机技术、多媒体技术、数字图像压缩技术以及网络应用的飞速发展，迎应模拟CCTV监控系统和数字视频监控系统的弊端与时代发展的需求而产生的。

百度文库-让每个人平等地提升自我工业电视监控系统一、工业电视监视系统简介近年来煤炭企业越来越多的开始使用工业电视监控系统，并借助该系统来监视、了解和管理井下及地面的各个重要生产环节和有安全隐患的地点。

工业电视监控系统通过网络又可以将采集到的图像传至矿领导及有关科室随时查看，使有关领导及时掌握井下设备及各个重要生产环节的工作情况。

利用工业电视监控系统，地面监控人员可以直接对井下、井下情况进行实时监控，不仅能直观的监视和记录井下工作现场的安全生产情况，而且能及时发现安全事故隐患，防患于未然，也能为事后分析事故提供有关的第一手图像资料。

因此工业电视监控系统是现代矿井安全生产监控系统的重要组成部分。

二、工业电视监控系统组成方式目前的工业电视监控系统可以在计算机网络（局域网或广域网）上传输图像数据，基本上不受距离限制，信号不易受干扰，可大幅度提高图像品质和稳定性; 其次，数字化存储成为可能，经过压缩的视频数据可存储在硬盘、磁盘阵列中方便日后的查询、调取。

2. 1工业电视监视系统基本结构2. 1. 1系统组成：前端摄像部分线路传输部分系统控制部分显示（记录）网络传输部分2. 1. 2系统功能：前端摄像部分安装在现场，其包括摄像机、镜头、防护罩、支架和电动云台等，它的作用是对拍摄现场情况及保护摄像设备。

线路传输部分的作用是把现场摄像机发出的视频信号传送到控制中心，它一般包括线缆、调制与解调设备（如光端机）等。

控制部分则负责所有设备的控制与图像信号的处理（如控制键盘）。

百度文库-让每个人平等地提升自我显示与记录部分是把从现场传来的视频信号转在监视设备上显示，用硬盘录像机记录下来，其包含的主要设备为监视器、硬盘录像机。

网络传输部分是将录像机采集到的视频信号上传至网络中，提供客户机随时查看监控图像和录像。

三、工业电视监视系统设备.前端摄像部分前端摄像部分包括摄像机、镜头、防护罩、支架和电动云台。

3.1.1.摄像机摄像机是获取监视现场图像的前端设备，它以面阵CCD图像传感器为核心部件，外加同步信号产生电路、视频信号处理电路及电源等。

电视监控系统介绍1、电视监控系统概述安防领域的电视监控系统，国外又称闭路电视CCTV(Closed Circuit Television)，为区别国内普遍称为的闭路电视CATV,我国将CCTV称为应用电视。

根据监控区域的大小及实际需要，电视监控系统可有大、中、小型系统之分。

一般电视监控系统均由前端设备、传输系统和终端设备组成。

2、电视监控系统特点(1)CCTV系统与扩散型的广播电视不同，是集中型，一般供监测、控制、管理使用。

(2)CCTV系统的信息来源于多台摄像机，多路信号要求同时传输、同时显示。

(3)用户是在一个或几个有限的点上，比较集中，目的是收集或监视信息，传输的距离一般较短，多在几十米到几公里的有限范围内。

(4)一般都采用闭路传输，极少采用开路传输方式。

1km以内用电缆传输，1km以上可以用光缆传输。

(5)一般用视频直接传输，不用射频传输。

视频传输又称基带传输，即不经过频率变换等任何处理，直接传送摄像机等设备输出的视频信号。

(6)除向接收端传输视频信号外，还要向摄像机传送控制信号和电源，因此是一种双向的多路传输系统。

3、电视监控系统分类根据系统的技术和功能要求，确定系统的组成形式及其设备配置。

系统的组成形式的选择如下：(1)单头单尾系统单头单尾系统是最简单的组成方式，它由一台摄像机和一台监视器组成，在一处连续监视一个固定目标。

如果在该系统上增加一些功能，例如摄像镜头焦距的长短、光圈的大小、远近聚焦都可以遥控调制，还可以遥控电动云台的左右上下运动和接通摄像机的电源。

摄像机加上专用外罩就可以在特殊的环境下工作。

这些功能的调节都是靠控制器来完成。

(2)单头多尾系统单头多尾系统在多处监视同一个分散目标时，选用摄像机，传输电(光)缆、视频分配器等组成。

它是由一台摄像机向许多监视点输送图像信号，由各个点上的监视器同时观看图像。

(3)多头单尾系统多头单尾系统用在一处集中监视多个分散目标时，选用摄像机、传输电(光)缆、切换控制器、监视器等组成。

电视监控系统方案概述电视监控系统是一种用于实时监测和记录特定区域活动的技术。

它可以应用于各种场所，例如商业建筑、公共场所、学校和住宅区等。

本文档将介绍一种高效可靠的电视监控系统方案，以提供全面的安全保护。

设计目标该电视监控系统方案的设计目标如下：1. 实时监控：系统能够在实时情况下监控被监控区域，以便迅速发现任何异常活动。

2. 录制和存储：系统能够录制监控画面，并将其存储在可靠的媒体上，以便后续审查和分析。

3. 远程访问：用户可以通过网络远程访问监控系统，以便在任何时间和地点查看实时画面和录像。

4. 防护措施：系统能够提供有效的防护措施，例如运动侦测、警报触发和区域限制等。

系统组件该电视监控系统方案包括以下组件：1. 摄像机：选择高清晰度、夜视和广角支持的摄像机，以确保获取清晰、准确的监控画面。

2. 视频录制设备：使用高性能的硬盘录像机（DVR）或网络视频录像机（NVR）来录制和存储监控画面。

3. 监控中心：用于实时监控和管理系统的中央控制台，用户可以通过监视器或电脑进行操作。

4. 网络连接：使用稳定可靠的网络连接，以便实现远程访问和数据传输。

5. 存储设备：选择高容量、可靠的存储设备，如硬盘或网络存储器，以存储大量的监控数据。

系统实施步骤以下是电视监控系统方案的实施步骤：第1步：需求分析和规划首先，进行需求分析，确定需要监控的区域和监控系统的功能要求。

然后，进行系统规划，确定摄像机的安装位置和数量，选择适当的录像设备和网络连接方式。

第2步：设备安装和连接根据规划确定的摄像机位置，在各个监控区域合适的位置进行设备安装。

确保摄像机与录像设备和监控中心的连接正常，并进行必要的设置。

第3步：系统配置和调试配置摄像机和录像设备的参数，如分辨率、帧率和存储方式。

进行一些基本的调试，确保系统能够正常录制和回放监控画面。

第4步：远程访问设置为了实现远程访问，设置合适的网络配置和端口映射。

配置远程访问系统，以便用户可以通过网络访问监控系统并查看实时画面和录像。

一、系统的概述工业电视监控系统主要用于监视厂区内关键部位，它为运行人员提供了足不出户而直接监视建筑物内、外情况，现场设备运行情况的手段，使运行人员在控制中心便可监视整个厂区内外的情况，从而大大加强了保安的效果。

工业电视监控系统除起到正常的监视作用外，还可与控制系统联动，及时发现故障点和提醒值班人员，观察并录下相关的现场及设备运行情况，对可能出现的任何异常情况尽早发现、尽早处理、并在事后重点分析。

数字监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的数字综合系统，它可以通过遥控摄像机及其辅助设备（云台、镜头等）直接观看被监视场所的情况，一目了然；同时它可以把被监视场所的图像全部或部分的记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据。

二、系统的组成及功能1、前端部分工业电视监控系统前端部分包括摄像机、监听头、云台、防护罩、解码器等设备。

1）摄像机是把现场景物的光信号（即景物的明暗不同处）变成电信号（即视频信号）的装置。

2）监听头即拾音器，是将声音信号变成电信号（即音频信号）的装置。

景物的光信号和声音信号变成电信号后，便于进行远距离传送、放大、存储记录和再现。

3）云台是承载摄像机的载体，载有摄像机的云台在其电动机驱动下作水平方向或垂直方向的转动，或者水平与垂直方向同时转，以扩大摄像机的视场角，增大视野范围，选取最佳角度和最佳焦距摄取所需监视的景物图像。

4）防护罩主要用于摄像机、云台等摄像设备的保护，具有防尘、防雨、防露、降低云台运转噪声的作用，还兼有摄像机的安全防范（例如防盗、防硬物撞击摄像机镜头）等功能。

5）解码器是将数字控制信号变成模拟电压信号的装置，即把控制中心送来的控制信号（即数字信号）变成相应的电压（即模拟信号），去控制云台的上、下、左、右转动或摄像镜头的变焦、聚焦、光圈等。

2、信号传输部分信号传输部分包括多种电缆（相应音频电缆等）、光缆、视频放大器、射频调制与解调器、高频放大器、光端机等，它们的主要作用是将视频信号和音频信号在尽可能是小的衰减及失真情况下，传送到远端的控制中心机房，同时将中心机房计算机和视频矩阵或控制器等控制设备输出的控制信号传送到前端设备。
