闭路电视监控系统系统说明及配置方案随着社会的不断发展和技术的不断进步，越来越多的企业、机构和个人开始意识到安全保障的重要性，因此建设安防监控系统已经成为一种必要的需求。
而其中最重要的安全监控设备之一就是闭路电视监控系统。
闭路电视监控系统（CCTV）是一种通过将视频信号在有线或无线的形式下传输到监视器或录像机中，以便远程观察的技术。
这种技术广泛应用于室内和室外的安全监控，使得执法机构能够更好地监测公共场所、商业场所和住宅区等。
而在配置方面，需要按照实际的使用需求进行选择和配置。
以下是一个典型的闭路电视监控系统的配置方案：1. 摄像机摄像机是闭路电视监控系统的核心部分。
通常会根据场所的不同进行选择，如室内、室外，需要溶解何种功能（如红外线夜视、隔爆、专业级摄像机等）。
同时还需要考虑拍摄角度和分辨率，以确定是否需要固定焦距的、广角、长焦或自动变焦的摄像机。
2. 采集卡采集卡是将摄像机和计算机连接起来的主要装置。
可以选择多路输入的采集卡，以便更好地处理和管理多个摄像头拍摄的视频信号。
采集卡通常具有高速运作、清晰的画质和支持新技术发展的扩展槽。
3. 显示器应选择高质量显示器，以确保监视器看到的画质正确且清晰。
多通道显示器可以同时查看多个摄像头捕捉到的画面。
同时要注意屏幕尺寸和分辨率，以便最大限度地利用安装空间。
4. 存储设备基于许多监控需要长期记录，存储器是监控系统中的重要组成部分。
一般存储设备可以分为硬盘录像机、网络存储（NAS）以及IP摄像机自带SD卡存储。
硬盘录像机的存储容量更大，同时大多可以进行数据备份和远程访问。
而使用NAS 存储，可以实现充分的数据备份，同时保留高质量的视频，并便于数据提取和查看。
5. 线材和配件安装闭路电视监控系统需要使用线缆、电缆和各种配件。
应根据实际情况选择合适的材料和配件，以便更好地构建完整的闭路电视监控系统。
总而言之，闭路电视监控系统的配置方案应该根据实际需求进行选择，既满足要求，又具有高清晰度、可靠性和安全性。
闭路电视监控系统闭路电视监控系统(Closed-Circuit TeleVision,CCTV)闭路电视监控系统是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统。
它可以通过遥控摄像机及其辅助设备(镜头、云台等)，在人们无法直接观察的场合，却能实时、形象、真实地反映被监视控制对象的画面，直接观看被监视场所的一切情况，可以把被监视场所的情况一目了然。
闭路电视监控系统一般由摄像、控制、传输、显示与记录四个部分组成。
1．摄像部分：主要包括摄像机、镜头、防护罩、安装支架和云台等。
摄像部分的作用是负责摄像现场景物并将其转换为电信号(或数字信号)，经视频电缆将电信号传送到控制中心，通过解调、放大将信号转换成图像信息，送到监视器上显示出来。
2．控制部分：系统中设备的协调动作与图像调整是由控制机构来完成的。
例如，各种设备的电源控制、云台运动控制、镜头焦距与光圈控制、显示器切换控制、录像控制、防护罩防护功能控制等。
现代闭路电视监控系统还增加了智能控制，例如，把云台、摄像机和变焦镜头封装在一起的一体化摄像机，它们配有高级的伺服系统，平时可以按预置的监视方案巡视，一旦发生报警，就能自动锁定报警点进行监视和录像。
3．传输部分：传输部分是系统图像信号和控制信号的通道。
传输部分除了需要传输图像信号外，有些系统还需要传输声音信号；同时由于控制中心需要对摄像机、镜头、云台等进行控制，因此还需要传输控制信号。
目前电视监控系统主要采用视频基带传输方式。
4．显示与记录部分：此部分主要指安装在保安控制室内的图像录制和显示仪器，主要包括监视器、录像机和视频处理器，负责将现场传来的电信号转换成图像。
1．闭路监控系统与扩散型的广播电视不同，它采用集中型结构，一般作为监测、控制、管理使用，闭路监控系统的信息来源于多台摄像机，多路信号要求同时传输且同时显示。
2．用户分布在一个或几个有限的点上，相对比较集中。
目的是收集或监视信息，传输的距离一般较短，多在几十米到几千米的有限范围内。
工业电视视频监控系统介绍
一、工业电视视频监控系统简介
工业电视视频监控系统，又称“工业视频监控系统”，是一种基于
IP网络的视频监控系统，它将一个地点的视频信息传输到另一个地点进
行实时监控，它可以收集大量的摄像机、硬盘录像机（DVR）和数据存储
设备组成的系统，例如：汽车工业生产线、电力系统、港口、机场、运输
物流等行业。
工业电视视频监控系统采用传统的有线系统构架，通过一般
的视频传输设备，将图像信息传输到目的站，在目的站进行实时的视频监
控和存储，是一种简单可靠的工业监控系统。
二、工业电视视频监控系统特点
1、安全稳定性：工业电视视频监控系统坚固耐用，安全稳定，可在
高温、高湿、尘埃等恶劣的环境中正常运行，不易受到外界环境的影响，
从而实现长时间的有效监控。
2、功能多样性：工业电视视频监控系统可以多摄像机合并，同时监
控多个实时影像；内置多种报警功能，支持多种报警输入、输出；支持多
国语言；支持网络传输；支持多种视频格式；支持智能、录像回放等功能，便于视频信息的管理和使用。
电视监控系统操作说明一、开机按遥控器或硬盘录像机前面板的电源键（POWER）3秒，即可开机。
二、关机①、正常关机先按硬盘录像机前面板的主菜单键3秒，然后屏幕上会出现一个菜单，用键选择到管理工具菜单选择“关机”按钮进入关机对话框，选择“确认”即可关机。
②、按硬盘录像机前面板或遥控器上的电源键（POWER）3秒，在屏幕出现关机对话框后，选择“确认”即可关机。
三、录像回放通过按遥控器或硬盘录像机前面板的放像键，屏幕上将自动弹出一个回放操作界面。
然后进行如下操作：①、在“通道”中用遥控器或面板键选择所需回放的画面。
②、在“起止”时间对话栏中修改所需回放的时间（将光标移到需修改的年、月、日下输入相应的年、月、日即可）③、将光标移到“按时间播放”“搜索文件”栏，按遥控器或录像机前面板的“确认”键，屏幕上即可出现要求时间段内的所有文件，然后将光标序号逐一播放即可。
四、现场单画面选择在硬盘录像机(或遥控器)前面板的输入所需的通道号，九画面前输入数字0X（X---表示所需的画面）。
十通道之后输入1X（X---表示表示所需的画面）。
例：现用户需单独观察6画面的情况，方法是06即可。
现用户需单独观察12画面的情况，方法是1 2即可。
其它通道输入相应的数字即可。
五、现场多画面操作方法按硬盘录像机控制面板上的（或遥控器）多画面键，每按动一次，画面将跳变一次。
六、云台控制首先将所需控制的画面调到单独画面，然后按硬盘录像机控制面板上的（或遥控器）云台控制键，当屏幕上方出现“云台控制“字样，通过控制面板的进行所需控制的方向即可。
其中为向左方向旋转，转。
上、下按其它类推即可。
七、摄像机变焦、变倍画面在云台控制的情况下，按硬盘录像机控制面板上的（或遥控器）变焦、变倍健即可，拉近按“+“健，变远按“-“健。
取消云台控制按退出键。
注：用户目前只有7、9、11画面可实现上述操作。
八、云台自动控制画面在云台控制的情况下，按硬盘录像机控制面板上的（或遥控器）放像健即可实现。
电视监控系统原理电视监控系统是一种通过电视信号传输和监控设备进行图像采集、传输和显示的监控系统。
它的原理是利用摄像头采集实时图像，通过连接线或无线信号将图像传输至监控中心或监控设备，然后再通过电视显示屏幕进行图像显示和监控。
电视监控系统在监控领域有着广泛的应用，能够实现对各种场所或设备的实时监控、记录和管理，具有很高的实用性和安全性。
电视监控系统主要由摄像头、传输线路、监控设备和显示屏组成。
摄像头是系统的核心部件，它用来采集实时图像，通常具有高清分辨率和夜视功能，能够实现对监控目标的高清拍摄和录制。
传输线路是用来传输摄像头采集的图像信号，包括有线传输和无线传输两种方式。
有线传输通常使用网线或同轴电缆，信号传输稳定可靠，但需要铺设线路，不够灵活；无线传输利用无线信号传输图像数据，可以避免布线的麻烦，但信号稳定性稍差。
监控设备是接收和处理摄像头传输的图像信号的设备，包括视频录像机、网络视频录像机、NVR等，用于图像的存储、录制和回放。
显示屏通常采用电视显示屏幕，用于实时显示图像和监控目标。
电视监控系统的原理是通过摄像头采集实时图像，将图像信号传输至监控设备，然后再通过显示屏进行图像显示和监控。
具体来说，摄像头首先对监控目标进行图像采集，然后通过传输线路将图像信号传输至监控设备。
监控设备会对接收到的图像信号进行处理和存储，可以进行实时监控、录制和回放。
最后，监控设备会将处理后的图像信号发送至显示屏进行图像显示，用户可以通过显示屏实时观看监控目标的情况。
这样就实现了对监控目标的实时监控和管理。
电视监控系统在实际应用中有着广泛的用途。
首先，它在安防监控领域有着重要的应用，能够对公共场所、住宅小区、商业建筑等进行实时监控和管理，起到了预防和控制犯罪的作用。
其次，电视监控系统也常用于工业生产领域，能够对生产现场进行实时监控，确保生产过程的安全和稳定。
此外，电视监控系统还在交通管理、环境监测、教育培训等领域有着重要的应用价值。
电视监控系统基本结构系统组成：摄像传输控制显示（记录）系统功能：摄像部分是安装在现场的，它包括摄像机、镜头、防护罩、支架和电动云台，它的任务是对被摄体进行摄像并将其转换成电信号。
传输部分的任务是把现场摄像机发出的电信号传送到控制中心，它一般包括线缆、调制与解调设备、线路驱动设备等。
显示与记录部分把从现场传来的电信号转换成图像在监视设备上显示，如果有必要，就用录像机录下来，所以它包含的主要设备是监视器和录像机。
控制部分则负责所有设备的控制与图像信号的处理。
系统规模：小型电视监控系统一般摄像机数量＜10个。
中型电视监控系统一般摄像机数量在10～100个范围内。
监控系统可根据管理需要设置若干级管理的控制键盘及相应的监视器。
大型电视监控系统一般摄像机数量＞100个，它是将中型监控系统联网组合而成的，系统设总控制器和分控制器进行监控管理。
电视监控系统设备摄像机传输电缆控制设备显示终端录像机1.摄像机根据摄像机的性能、功能、使用环境、结构颜色等有以下分类。
(1)按性能分类①普通摄像机：工作于室内正常照明或室外白天。
②暗光摄像机：工作于室内无正常照明的环境里。
③微光摄像机：工作于室外月光或星光下。
④红外摄像机：工作于室内、外无照明的场所。
2)按功能分类①视频报警摄像机：在监视范围内如有目标在移动时，就能向控制器发出报警信号。
②广角摄像机：用于监视大范围的场所。
③针**振摄像机：用于隐辟监视局部范围。
(3)按使用环境分类①室内摄像机：摄像机外部无防护装置，使用环境有要求。
②室外摄像机：在摄像机外安装防护罩。
内设降温风扇、遮阳罩、加热器、雨刷等。
适应室外温、湿度等环境的变化。
(4)按结构组成分类①固定式摄像机：监视固定目标。
②可旋转式：带旋转云台摄像机，可做上、下、左、右、旋转。
③球形摄像机：可做360°水平旋转，90°垂直旋转，预置旋转位置。
④半球形摄像机：吸顶安装，可做上、下、左、右旋转。
什么是闭路电视监控系统闭路电视监控，顾名思义，即小范围内的视频监控。
闭路电视监控系统是平安技术防范体系中一个重要组成部分，是一种先进的、防范力量极强的综合系统，可通过遥控摄像机及其帮助设备（镜头、云台等）直接观看被监视场所的一切，可把被监视场所的状况一目了然。
还可与防盗报警系统等其它平安技术防范体系联动运行，使其防范力量更加强大。
在人们无法直接观看的场合，却能实时、形象、真实地反映被监视掌握对象的画面，已成为人们在现代化管理中监控的一种极为有效的观看工具。
闭路电视监控系统能供应某些重要区域近距离的观看、监视和掌握。
系统符合国家有关技术规范。
一般在系统应设置电视摄像机，以实现全方位监控。
系统的主要设备应配置电视监视器、时滞录像机和画面处理器等，使用户能调看任意一个画面和遥控操作任意一台有遥控功能摄像机的云台和变焦功能。
1、闭路电视监控系统的系统原理由安装于需要防范位置的摄像机镜头获得光学视频图像，通过摄像机内部的传感器和电路将视频信号转化为图象电信号，经过电缆或光缆传输，集中送到监控中心，再通过显示设备将电信号还原为视频图像。
掌握中心还可以遥控远处摄像头地方位，从而使监视地范围更大，看得更远、更清晰。
2、闭路电视监控系统的主要组成部分闭路电视监控系统主要组成部分是：产生图像的摄像机或成像装置，图像的传输与掌握设备，图像的处理与显示设备。
闭路电视监控系统的技术要求有：摄像机的清楚度、系统的传输带宽、视频信号的信噪比、电视信号的制式、摄像机达到较高画质和操作的功能，以及系统各部分的环境适应程度。
依据用户的要求，选择合适的系统配置，使系统能够满意您多方面的需求：室内/外云台：具备云台全部的功能外，具有防水、防爆功能彩色摄像仪：悬挂式安装，适用于各种场合，具有防水、防爆功能监视器：用于图象显示彩色摄像机的视频画面时序切换系统：在一台监视器上依次切换显示多个摄像机的图像，可以进行重点的切换画面显示，切换时间可以调整。

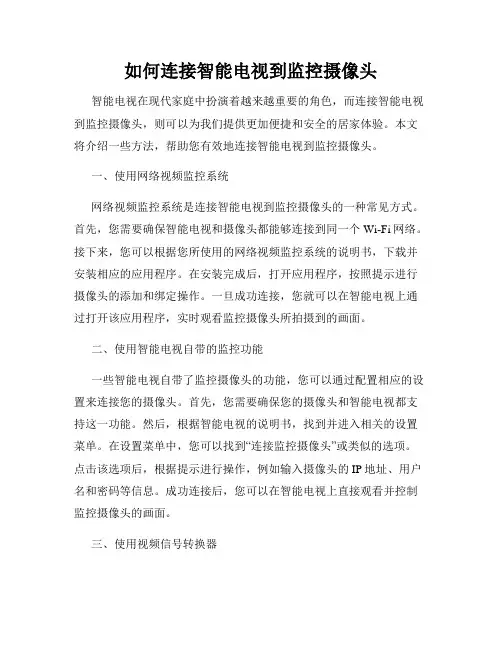

如何连接智能电视到监控摄像头智能电视在现代家庭中扮演着越来越重要的角色，而连接智能电视到监控摄像头，则可以为我们提供更加便捷和安全的居家体验。
本文将介绍一些方法，帮助您有效地连接智能电视到监控摄像头。
一、使用网络视频监控系统网络视频监控系统是连接智能电视到监控摄像头的一种常见方式。
首先，您需要确保智能电视和摄像头都能够连接到同一个Wi-Fi网络。
接下来，您可以根据您所使用的网络视频监控系统的说明书，下载并安装相应的应用程序。
在安装完成后，打开应用程序，按照提示进行摄像头的添加和绑定操作。
一旦成功连接，您就可以在智能电视上通过打开该应用程序，实时观看监控摄像头所拍摄到的画面。
二、使用智能电视自带的监控功能一些智能电视自带了监控摄像头的功能，您可以通过配置相应的设置来连接您的摄像头。
首先，您需要确保您的摄像头和智能电视都支持这一功能。
然后，根据智能电视的说明书，找到并进入相关的设置菜单。
在设置菜单中，您可以找到“连接监控摄像头”或类似的选项。
点击该选项后，根据提示进行操作，例如输入摄像头的IP地址、用户名和密码等信息。
成功连接后，您可以在智能电视上直接观看并控制监控摄像头的画面。
三、使用视频信号转换器如果您的摄像头输出的信号无法直接连接到智能电视上，您可以考虑使用视频信号转换器。
视频信号转换器可以将摄像头输出的信号转换成智能电视所支持的输入信号。
首先，您需要确定您摄像头的输出信号类型，例如HDMI、VGA或AV。
然后，根据您所需要的转换器类型，购买相应的视频信号转换器。
接下来，按照转换器的说明书，将摄像头的输出信号连接到转换器的输入端口上，然后将转换器的输出端口连接到智能电视上。
最后，打开智能电视并选择相应的输入源，即可观看来自监控摄像头的画面。
四、使用智能家居中心一些智能家居中心（如智能音箱或智能家居控制面板）可以用作连接智能电视和监控摄像头的中间设备。
首先，您需要确保智能家居中心支持与摄像头和智能电视的连接。
电视监控系统1.系统概述随着科学技术日新月异的高速发展以及科学化管理手段的大大提高，安全技术防范系统在各个领域所起的作用越来越大。
安全技术防范系统是现代建筑中保障人员和财产安全的重要环节，现代建筑对安全技术防范系统提出了越来越高的要求，安全技术防范系统本身的应用范围也在日益扩大，已从基本的人身、财产的安全保证，扩大到文件、资料、图纸、计算机系统的安全保护。
另外，剧院属于大型社会文化设施，设备繁多、人员庞杂，对安全技术防范系统的多层次、立体化要求也显得尤为重要。
2.用户需求分析新桥医院位于沙区中心地带，是集军、地结合的甲级医院。
新桥医院是一家重要的医疗单位。
其特点是人流量大，且流动人员多，设立安全防范系统，对大楼各出入口、大厅、走廊电梯厅、电梯轿箱、停车场等区域进行安全监视。
通过闭路电视，即时摄取像景，传输至安保控制室，进行可选择性显示录像。
系统应具备如下功能： 视频图像的采集和形成能在电视墙彩色专业监视器上显示经视频矩阵切换输出的每一路图像。
视频存储能将视频图像存储到硬盘录像机上，录像时间至少达到7天以上（遵循当地公安部要求）；对于所记录的图像可以通过时间和地点检索回放。
矩阵控制矩阵切换控制系统应用微处理器技术，可实现安防自动化，即使一名操作人员也可以控制整个CCTV系统，240路视频输入和32路视频输出。
可自定义巡视和成组切换，系统可在单独的监视器上自动执行。
使用视频分配器将接收到的原视频输出到硬盘录像机上，最大限度地确保了安全。
报警控制A、移动侦测报警：利用鼠标可以在硬盘录像机上任意一个活动的视频图像上画定任意区域为报警区，当有人侵入该区域时，系统将报警，并按照事先设置好的视频报警方案动作。
B、I/O报警：紧急报警按钮发出报警信号可联动硬盘录像机录像并语音提示，并按照事先设置好的联动动作、弹出相关界面。
C、具有遮挡功能。
D、当线路被切断及设备等破坏时、出现故障时均可报警提示。
远程图像传输和控制通过电话线（PTSN，ISDN，DDN）或计算机网络（LAN，WAN）可以实现监控系统的联网，将各监控点的多媒体监控主机设置成拨号或网络服务器，远程中心控制室就可以共享分布在不同地理位置的监控点的图像资源，并可设置多个分控。
与其它系统的联动控制通过设置在矩阵主机内的报警接口单元，与防盗报警系统、门禁系统、停车场管理系统实现联动控制。
在监控中心内设置报警控制主机和电脑用于接收用户报警信息，在设定的时间内，对上述区域实行封锁，当有活动目标出现，发出报警，同时联动闭路电视监控系统，将相应位置的摄像头切换至该区域，并在监控中心主监视器上进行显示，并予以记录。
闭路电视监控系统结合防盗报警系统贯彻“防盗为主”、“图像核实”的原则，对新桥医院的相关区域及其他重点区域、要害部门进行监控和录像。
系统应采用模块化设计，便于系统升级和扩展，并通过与防盗报警系统、门禁系统（属于一卡通系统）和通讯系统联网互动构成完整的安全保障管理体系。
中心控制室主机系统采用全矩阵系统，通过矩阵主机及控制键盘可对系统进行编程操作。
系统矩阵应选择模块化结构，以提高系统可靠性。
3.系统构成本工程电视监控系统由前端（成像以及相关辅助设备）、后端（控制、显示、记录等设备）、传输（视频、控制、供电电缆和光缆等等）和供电（前端和后端设备的供电）四部分组成，设备选用美国TYCO 全系列电视监控设备。
4.设计方案闭路电视监控系统作为智能建筑中不可或缺的一个子系统，在大型公共文化事业项目中的应用尤为广泛，根据新桥医院的功能区域不同，设置不同等级的风险级别，在监控系统设计中依照不同风险等级进行不同的设计，力求满足应用的需要，以保证新桥医院的财产以及相关人员的人身安全。
设计原则为对新桥医院内的治安及人员通行状况实施监视，有效地防范各类突发事件，增强工作的主动性；查处违规状况；发挥科学管理的作用。
在设计过程中应遵循以下原则：技术先进系统充分采用国际先进的监控技术和数字视频技术，设备选型立足于成熟、稳定，同时又要兼顾先进的技术和产品，使得系统能在稳定运营的同时，保持近期内的领先，且能满足远期发展需要。
●设计合理监控系统的构成力求能做到功能完善，经济合理。
●操作简便通过简单的键盘指令即可对系统进行操作，也可采用系统软件对系统操作，以电子地图为平台，采用图形界面，形象更直观。
●可靠性高设备选型尽量采用可靠性高、配套性好、应用面广、便于维护的产品，确保系统整体运行良好、稳定可靠。
●扩展性强在系统设计中，我们充分考虑到系统的可扩展性，为将来系统扩容提供技术保证。
●经济实用针对新桥医院的实际需要，做到防范和管理相结合，少投入，多成效。
●系统安全可靠系统设有登录、操作、维修等不同级别的口令，具有操作日记和报警记录日记，确保系统安全运行。
设计思路大剧院的安全防范管理遵循人防、技防相结合的原则，不仅是防入侵、防破坏、防盗窃、防爆炸等，同时还包括电梯轿箱内部安全管理。
该系统对大剧院内的重点防范区域（包括出入口、主通道、电梯轿厢、停车场等重要区域）进行实时图像监视与录像，系统具备图像信号的采集、传输、显示、控制（分配切换）、记录和重放等基本功能。
电视监控系统（硬盘录像主机）可实现大剧院安全防范的综合管理，它可以具备报警显示、记录、打印的功能，并应留有接口，可在用户需要时进行扩充。
考虑到新桥医院的功能化分的具体情况，我们把该院按楼层分为19个监控区域，并在各楼层的中心区域分别设置一台32寸等离子监视器，显示本楼层的监视图象，让各病员家属、工作人员等协助查看本楼层的可疑人员，事件，让不法分子无所遁形。
通过分析，我们有发现每个区域的不同部位的风险存在很大区别，所以对于个别重点部位要特殊设计，因此在设计中采用点面结合的设计思路。
系统设计设计指标A.图像质量：图像质量不低于4级。
B.相对4级图像质量信噪比符合如下规定：C.系统各部分信噪比指标满足如下要求：D.图像水平清晰度：黑白电视监控系统的图像水平清晰度不低于560线黑白电视监控系统的图像水平清晰度不低于560线图像画面的灰度不低于8级系统各路视频信号，在监控器输入端的电平值应为1Vpp±3dB VBS图像质量主观评价达到4级以上前端设计在通道、护士站及重要区域，设置室内日夜型半球摄像机；大厅设置室内快球摄像机；在室内停车场区域，设置彩色枪式摄像机；在重点部位，设置一体化枪式摄像机；在各出入口、通道、电梯前室设置固定彩色半球摄像机；在电梯轿箱设置电梯专用摄像机。
具体点位设置如下表：后端设计后端设备由控制设备、显示设备和记录设备构成。
后端设备的性能决定了系统的稳定性、易用性和可扩展性。
因此稳健的系统要求后端设备具备良好的可靠性，是经过时间检验的成熟的产品，在保证系统的稳定的前提下，也可具备某些先进的特性，以适合将来的发展需要。
在本方案控制设备的设计中，我们采用视频矩阵和数字硬盘录像机的组合作为系统的控制设备的方式，以实现高可靠、高稳定的系统要求。
我们选择了TYCO ADS1024RX240-32型矩阵主机一台、并配有AD2431X64路报警接口单元满足门禁、消防、防盗等系统与矩阵系统通信要求。
显示设备中，我们选用了2台日本日立50PD9550 50寸等离子显示器作为主监视器，与20台TYCO ADTV9021D 19寸专业彩色监视器组成电视墙，进行图像显示。
记录设备中，我们设计为嵌入式数字硬盘录像机的记录方式，选用了11台TYCO ADTV6016 16路数字硬盘录像机，并有冗余设计。
存储周期按7天设计。
4.3.3.1 控制设备设计在本方案设计中，我们选用视频矩阵和数字硬盘录像机的组合作为系统的控制设备，以实现高可靠、高稳定的系统要求。
采用视频矩阵和数字硬盘录像机的组合作为系统的控制设备，是大型监控系统常采用的一种做法，这种系统稳定可靠，操作灵活，性价高。
视频信号由前端摄像机（包括固定摄像机、云台摄像机和智能快球）送出，经由传输线路（电缆/光缆/微波）传送至中控室，送入视频分配器分成两路，一路进入硬盘录像机录像，另一路进入视频矩阵的视频输入，通过视频矩阵处理后显示在电视墙的监视器上，操作人员通过电视墙上的监视器便可看到前端摄像机的视频。
操作人员通过矩阵的操作键盘，发出视频切换指令，由键盘送至矩阵，经矩阵处理后将指定的前端摄像机的视频显示在电视墙上指定的监视器上。
以方便实施有效的监控。
操作人员通过矩阵的操作键盘，发出云台或快球指令，由键盘送至矩阵，经矩阵处理后送出至控制码处理设备，再由控制码处理设备送出经由传输线路（电缆/光缆/微波）传送至前段可控的前段（包括云台摄像机或快球），可控前段接收到后，进行相应的动作。
操作人员便可通过电视墙上指定的监视器上看到操作的结果。
操作人员也可通过操作硬盘录像机，发出云台或快球指令，由硬盘录像机将前端控制信号送至控制码处理设备，再由控制码处理设备送出经由传输线路（电缆/光缆/微波）传送至前段可控的前段（包括云台摄像机或快球），可控前段接收到后，进行相应的动作。
操作人员便可通过硬盘录像机的显示器或监视器上看到操作的结果。
若矩阵和硬盘录像机同时发出云台或快球指令，控制码处理设备通过事先设定的优先级别来判断相应优先级高的控制设备。
从上图可以看出，整个系统的风险由矩阵和硬盘录像机分担，任何一种设备故障，系统都能实现整个系统应急使用。
因此这种系统有较高的稳定性。
A.系统功能系统应具备以下功能系统程序化管理功能:系统设置和所有功能均通过系统软件编程实现，通过编程可以完成各种控制参数的设定、用户操作口令的设定，操作优先级别的授权等。
最大限度地利用系统硬件实施最有效的控制，为操作者带来更多的方便和灵活性。
控制主机可以对所有分控键盘、现场摄像机、监视器进行编程设定(包括时间、日期、字符、文字名称显示的设定、插入和控制)，实现对监控范围内视频图像的单控、组控、群控，并可根据程序的设定完成巡检线路上的连续监视和设定。
手动控制功能:操作人员可以通过控制键盘、鼠标或操作杆完成对任意一台摄像机的控制。
包括对云台的水平转动、垂直移动、镜头的变焦/对焦、光圈等控制。
菜单管理;系统应提供系统设置和维护所必须的菜单管理界面，包括视频输入设置、视频输出设置、操作键盘和操作控制级别设置、系统集成通讯协议及相关软件设置、系统输入/输出设备设置等。
用户编程操作:系统应提供一套完善的配套软件，包括摄像机的选择、监视器的选择、辅助输出设备状态的控制、前端云台控制、系统显示字符、时钟的显示等。
系统逻辑编程:操作员可以对整个系统进行逻辑编程，自动响应系统内各种状态，辅助输出控制设备状态、视频丢失报警状态、操作员登录、以及系统时钟或其他系统变量等。
图形绘制功能:主控工作站应具有平面图绘制功能软件，并能在平面图上通过图标、颜色区分所控摄像机的分布及工作状态。
